Циркуляционный насос Zenova INL 32-21/2

Описание модели INL 32-21/2

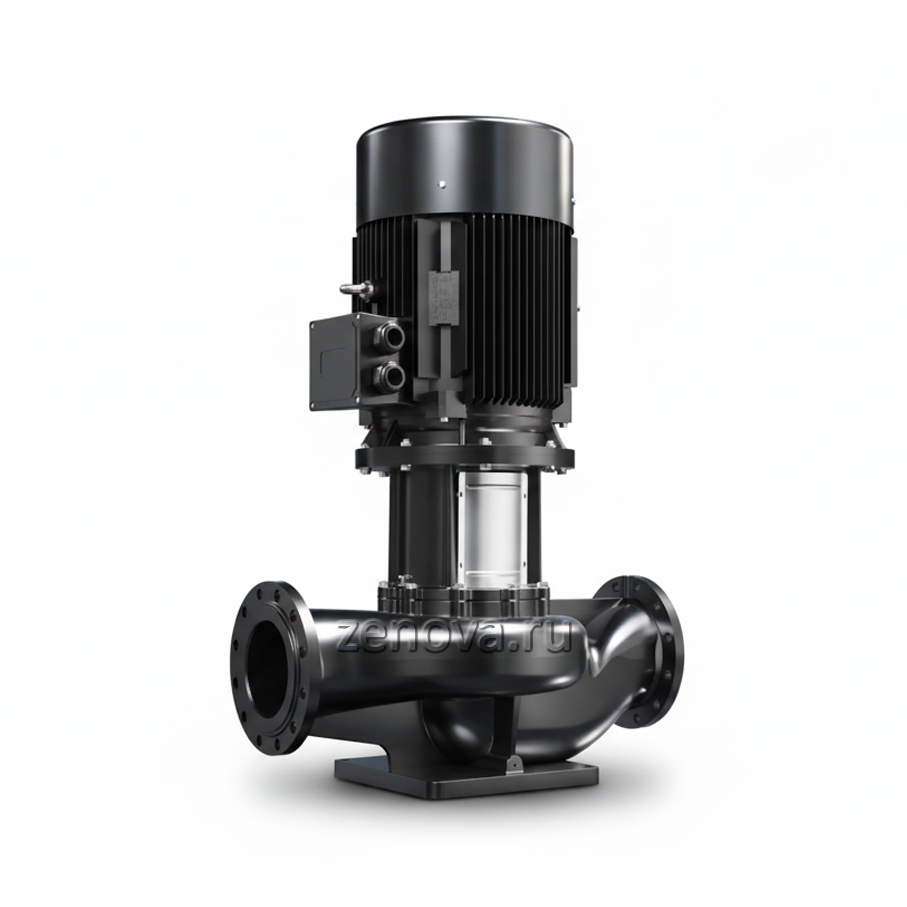

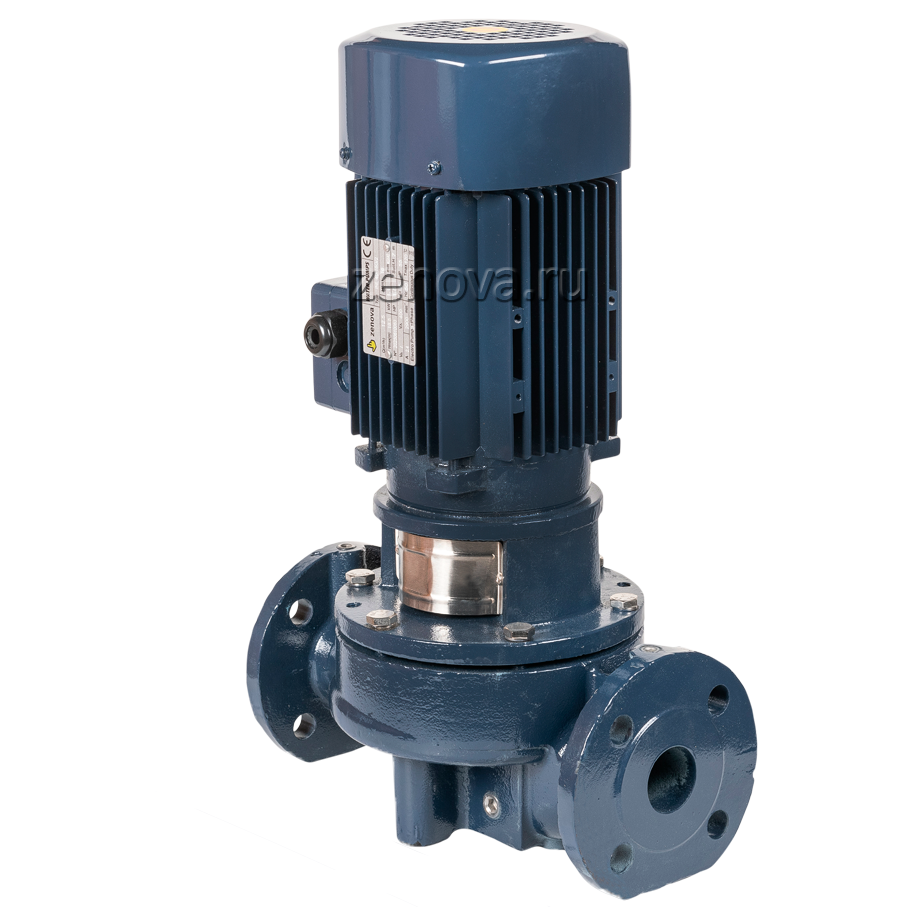

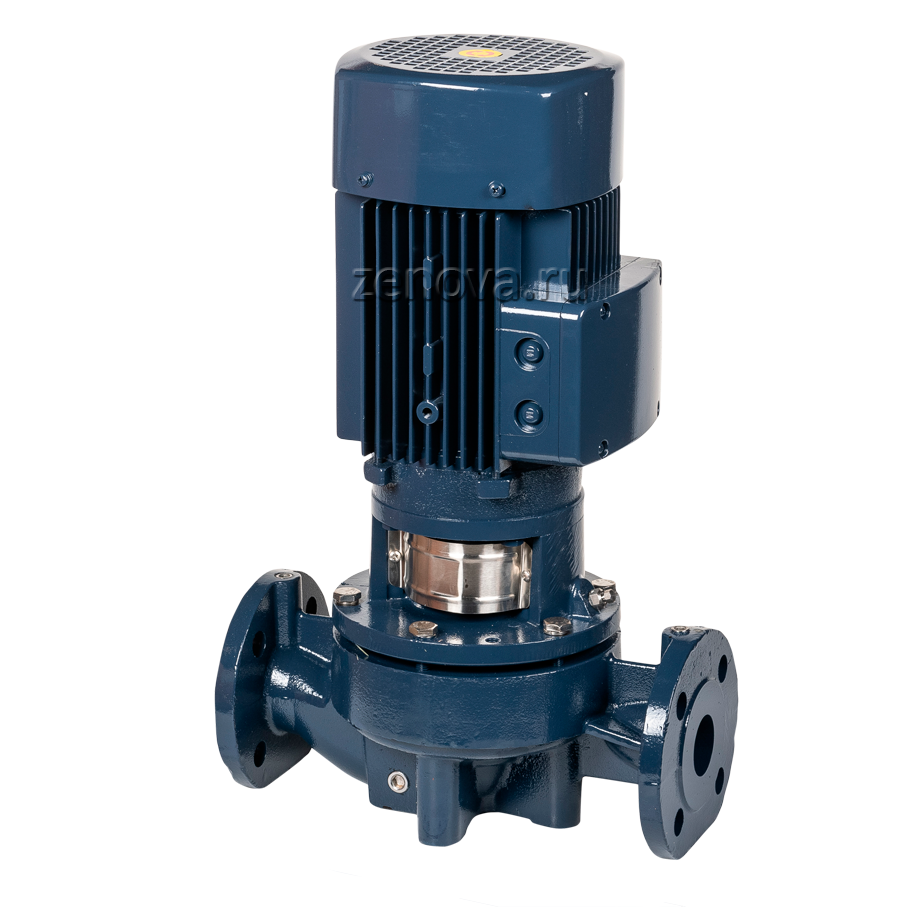

Линейный циркуляционный насос INL 32-21/2 - это мощный фланцевый циркуляционный насос для систем отопления или водоснабжения. Перекачивает воду или гликолесодержащие жидкости в замкнутых системах. Патрубки насоса расположены в одну линию (inline исполнение).

Производительность насоса INL 32-21/2 колеблется от 2 до 16 кубометров в час (33,3 – 266,7 литров в минуту), напор соответственно от 18 до 25,3 метров водяного столба. При этом оптимальная рабочая точка производительности 12,5 кубометров в час (208,3 литров в минуту) при давлении 21 м.в.ст. Показатель КПД насоса в указанной точке 58%.

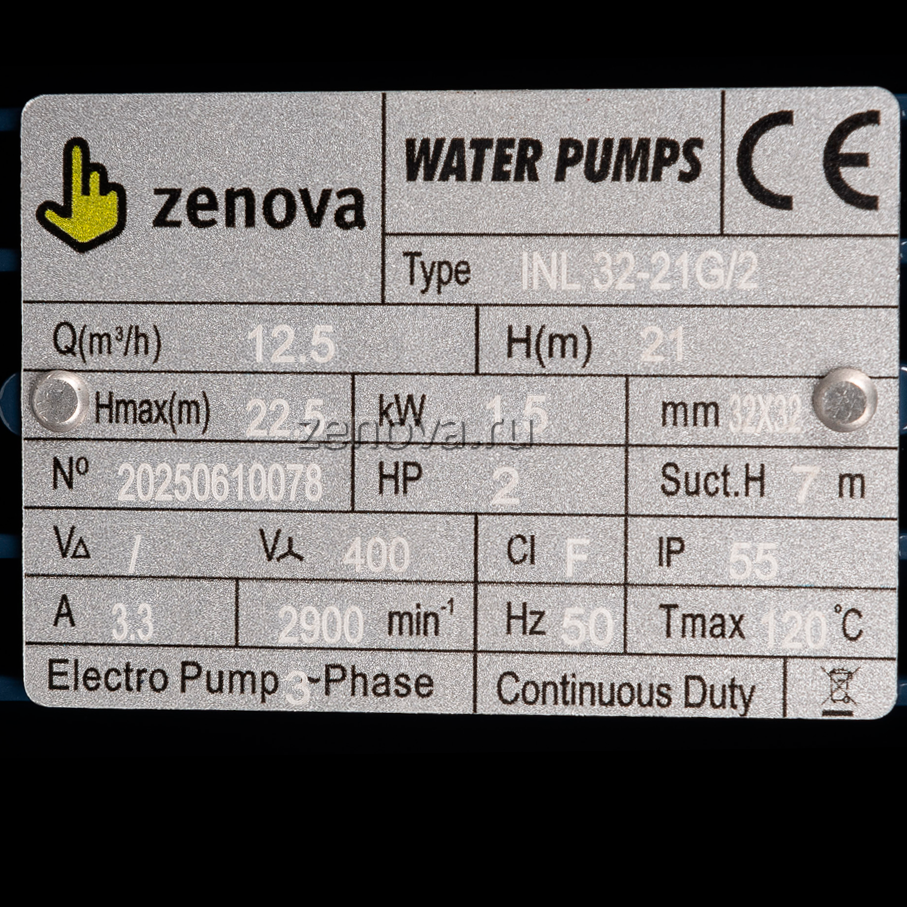

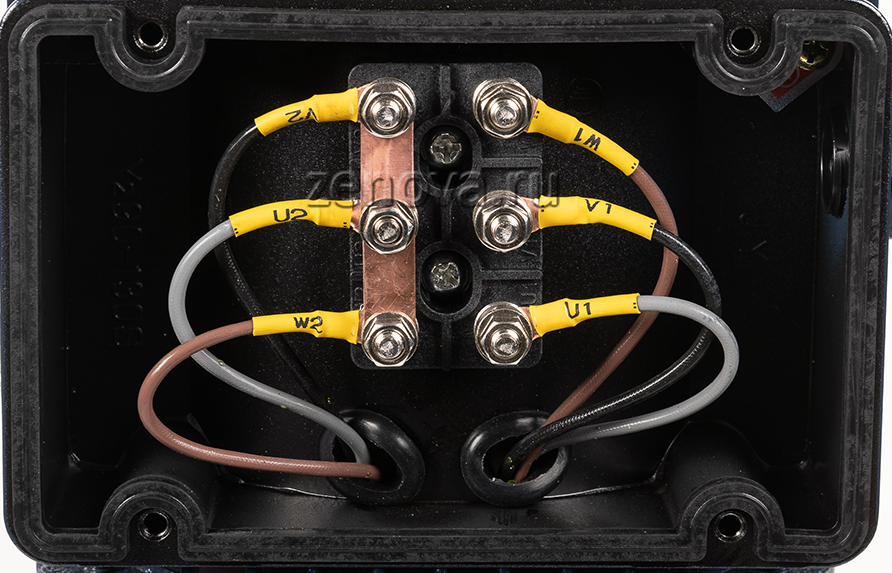

Линейный насос INL 32-21/2 оснащен индукционным 2-полюсным трехфазным двигателем (n = 2900 оборотов в минуту), с номинальной мощностью 1,5 кВт (380 вольт).

Конструкция и конструкционные материалы

Это центробежные насосы с общим валом и одним рабочим колесом. В конструкции используется прямое подсоединение двигатель-насос. Подающий и всасывающий раструбы на корпусе расположены на одном уровне и имеют одинаковый диаметр.

На фланцах насоса установлены воздухоотводные заглушки, позволяющие спустить воздух из линии после установки насоса. Так же их можно использовать для присоединения тестовых мановакуумметров для анализа работы насоса в процессе пусконаладочных работ.

Также для облегчения запуска, у насоса есть спускной воздушный клапан в верхней части воздушной камеры. Он позволяет выпустить воздух из рабочей камеры насоса при заполнении линии водой.

Условия эксплуатации

• Температура внешней среды (воздуха): до 40°С
• Температура перекачиваемой среды: от -10 до 120°С
• Максимальное внутреннее давление: 16 бар.
• Допускается круглосуточная эксплуатация (S1).
