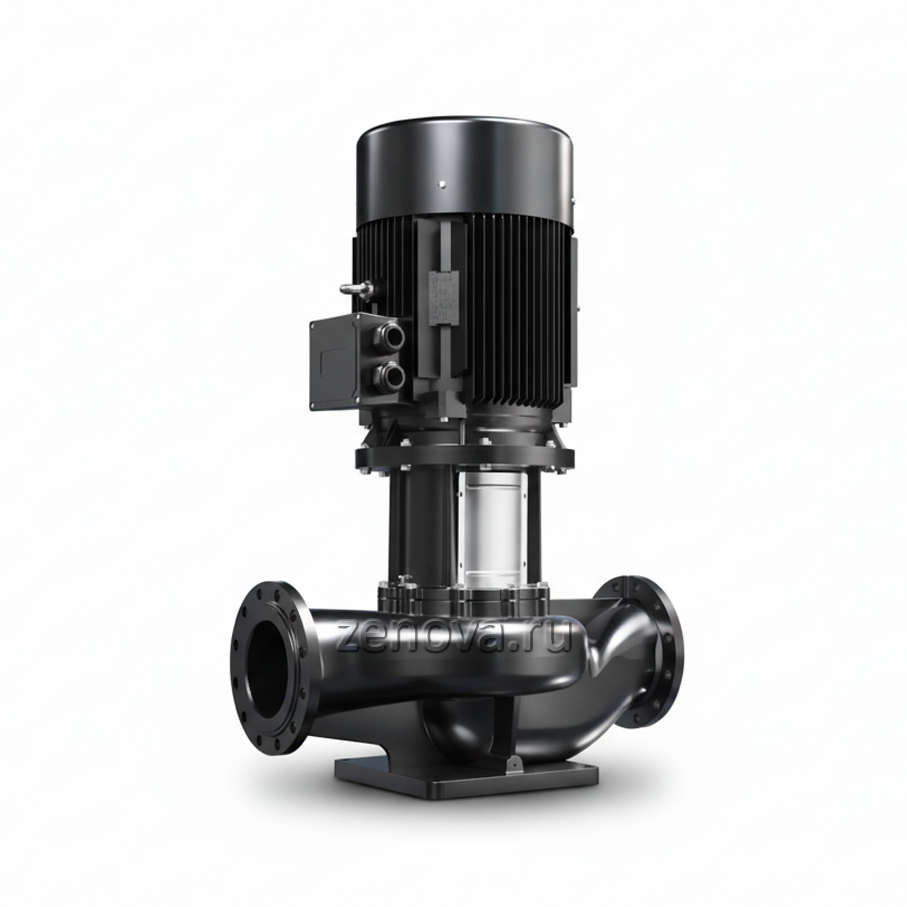

Циркуляционный насос Zenova INL 65-15/2

Описание модели INL 65-15/2

Линейный циркуляционный насос INL 65-15/2 – это мощный фланцевый циркуляционный насос для систем отопления или водоснабжения. Перекачивает воду или гликолесодержащие жидкости в замкнутых системах. Патрубки насоса расположены в одну линию (inline исполнение).

Производительность насоса INL 65-15/2 колеблется от 10 до 40 кубометров в час (166,7 – 666,7 литров в минуту), напор соответственно от 11,3 до 17,1 метров водяного столба. При этом оптимальная рабочая точка производительности 30 кубометров в час (500 литров в минуту) при давлении 15 м.в.ст. Показатель КПД насоса в указанной точке 66%.

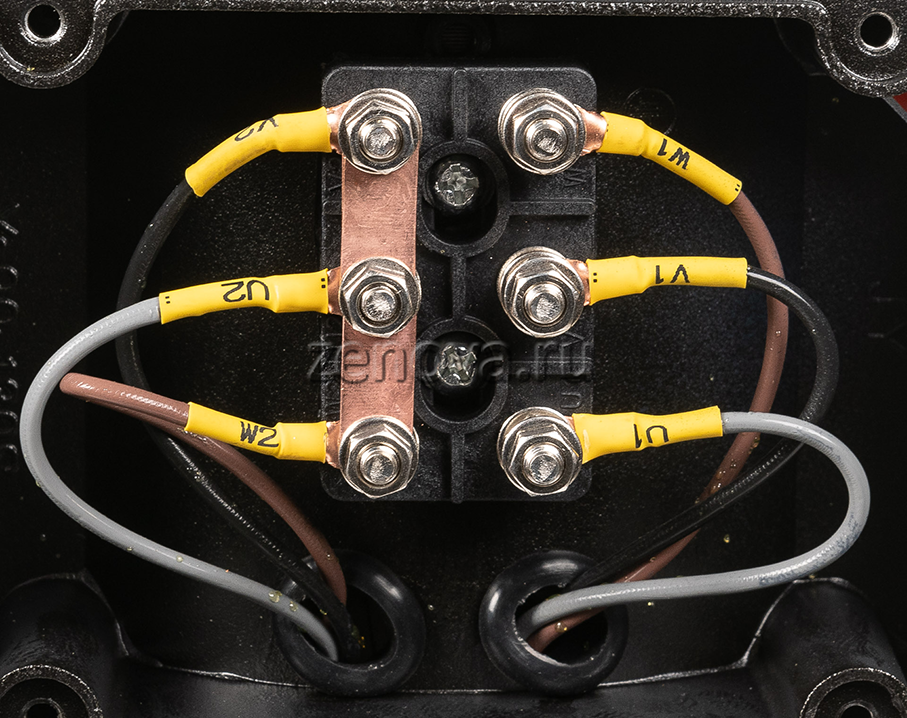

Линейный насос INL 65-15/2 оснащен индукционным 2-полюсным трехфазным двигателем (n = 2900 оборотов в минуту), с номинальной мощностью 2,2 кВт (380 вольт).

Конструкция и конструкционные материалы

Это центробежные насосы с общим валом и одним рабочим колесом. В конструкции используется прямое подсоединение двигатель-насос. Подающий и всасывающий раструбы на корпусе расположены на одном уровне и имеют одинаковый диаметр.

На фланцах насоса установлены воздухоотводные заглушки, позволяющие спустить воздух из линии после установки насоса. Так же их можно использовать для присоединения тестовых мановакуумметров для анализа работы насоса в процессе пусконаладочных работ.

Также для облегчения запуска, у насоса есть спускной воздушный клапан в верхней части воздушной камеры. Он позволяет выпустить воздух из рабочей камеры насоса при заполнении линии водой.

Условия эксплуатации

• Температура внешней среды (воздуха): до 40°С
• Температура перекачиваемой среды: от -10 до 120°С
• Максимальное внутреннее давление: 16 бар.
• Допускается круглосуточная эксплуатация (S1).

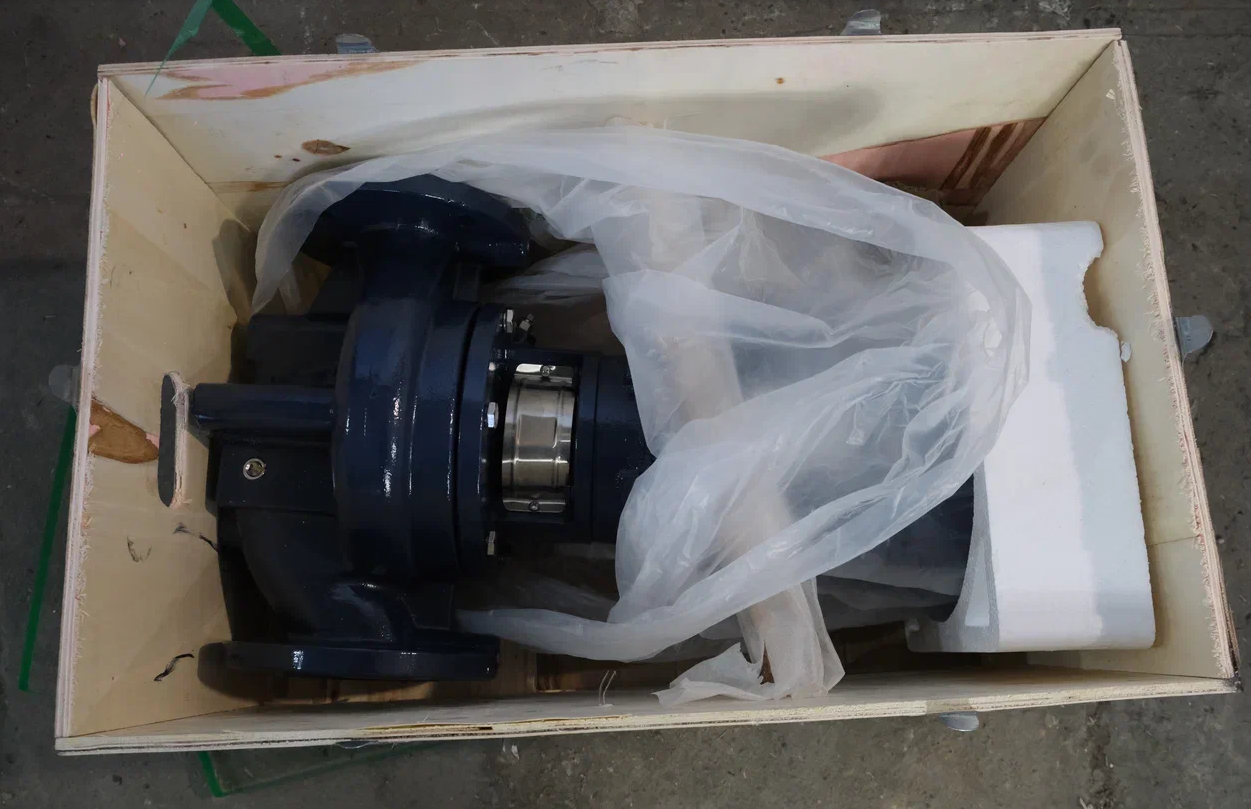

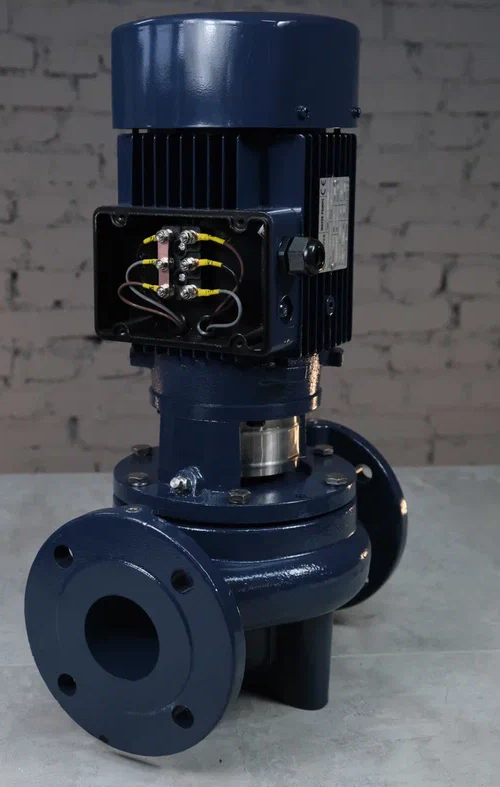

Реальный внешний вид
