Мембранные насосы ARO Pro - справочная информация
Мембранные пневматические насосы ARO Pro американской компании Ingersoll Rand (США) перекачивают кислоты и щелочи, органические жидкости и различных вязкие среды в режиме самовсасывания. Допускают работу с субстанциями, содержащими твердые включения размером 9,5 мм. Специальная конструкция пневмопривода обеспечивает надежное переключение, не допуская заклинивание и остановку насоса даже при низком давлении впуска, исключая дорогой «перепуск» воздуха. Взрывобезопасность серии у большинства моделей подтверждена соответствующими сертификатами по ATEX.

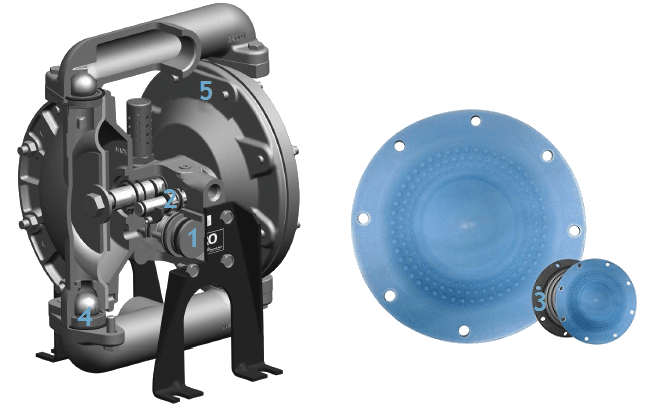

Рисунок 1. Основные элементы конструкции
1. Главный воздушный клапан. Несбалансированная конструкция предотвращает центрирование клапана и остановку насоса.
2. Управляющий клапан SimulShift™. Обеспечивает быстрые переключения насоса, увеличивает производительность и выравнивает поток.
3. Гофрированная мембрана. Срок службы может в 4 раза превышать срок службы обычных мембран.
4. Шаровый клапан. Широкий выбор по материалам исполнения.
5. Корпус насоса. Болтовые соединения не допускают утечки.
Расшифровка обозначения насосов серии ARO PRO
НАСОСЫ ИЗ МЕТАЛЛА. Для примера расшифруем обозначение насоса 666100-144-C
666 - обозначение насосов серии PRO
1 - диаметр патрубков насоса в дюймах
0 - центральная часть корпуса из алюминия, патрубки NPT (1- чугун NPT, 2 - алюминий BSP, 3 - чугун BSP)
0 - рабочие камеры насоса из алюминия (1 - из нержавеющей стали AISI 316)
1 - седла из алюминия (2 - из нержавеющей стали AISI 316, 3 - из полипропилена, 9 - из Hytrel, E - из Santoprene)
4 - шарики из PTFE (E - из Santoprene, C - из Hytrel)
4 - мембраны из PTFE/Santoprene (B - из Santoprene, 9 - из Hytrel)
C - стандартное обозначение для всех насосов серии PRO
НАСОСЫ ИЗ ПЛАСТИКА. Для примера расшифруем обозначение насоса 6661A3-344-C
666 - обозначение насосов серии PRO
1 - диаметр патрубков насоса в дюймах
A - центральная часть корпуса из алюминия (B - из чугуна)
3 - рабочие камеры насоса из полипропилена, фланцевое присоединение (4 - из PVDF с фланцевым присоединением)
3 - седла из полипропилена (4 - из PVDF)
4 - шарики из PTFE (E - из Santoprene)
4 - мембраны из PTFE/Santoprene (B - из Santoprene)
C- стандартное обозначение для всех насосов серии PRO
Эксплуатационно - технические характеристики ARO Pro
Данные показатели зависят от типоразмера насоса:
- максимальная производительность пластиковых моделей от 177,9 до 548,8 л/мин (от 10,67 до 32,93 м3/час), металлических моделей от 133 до 897 л/мин (от 7,98 до 53,82 м3/час).
Производительность регулируется с помощью расхода воздуха компрессора;
- максимальный напор 83 метра;
- высота сухого пуска от 4,3 до 8,3 метра;
- подключения всасывающей и нагнетательной линии резьбовые или фланцевые диаметром 1", 1 1/2", 2", 3".
Подключения для компрессора резьбовые размером от 1/4", 1/2", 3/4".
Условия эксплуатации
- Насосы, в зависимости от материалов изготовления, способны перекачивать жидкости любого химического состава, в том числе с содержанием твердых включений до 9,5 мм.
- Допустимая температура рабочей среды находится в диапазоне от - 40 °C до + 82 °C и определяется материалом диафрагм и корпуса.
- Давление сжатого воздуха на входе не должно превышать 8,3 бара.
- Фильтрованный воздух с примесью масла обеспечит более эффективную работу насоса и продлит срок службы рабочих частей и механизмов, поэтом в воздухоподаче рекомендуется использоваться лубрикатор и фильтр, способный отфильтровывать частицы размером более 50 микрон.
- Возможен запуск насоса при пустых трубопроводах, допускается работа на холостом ходу.
- Насос может работать в погруженном положении, если конструкционные материалы совместимы с перекачиваемой жидкостью. Отработанный воздух при этом необходимо отводить выше уровня перекачиваемой жидкости.
- При работе насоса в условиях принудительной подачи (заливаемый впускной патрубок) рекомендуется устанавливать на воздухоприемнике обратный клапан.
- Частоту циклов насоса и рабочее давление следует регулировать, используя регулятор воздуха на трубе воздухоснабжения.
Материалы элементов конструкции насосов ARO Pro
В производстве корпусов используются:
1. Полипропилен - для проточной части
2. Кинар PVDF - для проточной части
3. Алюминий -как для проточной части, так и для центральной секции
4. Нержавеющая сталь - как для проточной части, так и для центральной секции
Мембраны изготавливаются в двух вариантах.
В первом случае - полностью из сантопрена, хайтрела или нитрила.
Во втором варианте мембраны имеют сдвоенную конструкцию: диск мембраны со стороны жидкости всегда выполнен из тефлона (PTFE), а диск с пневматической стороны из сантопрена.
Шаровые клапаны и седла выбираются в соответствии материалам корпуса и мембраны.
Материалом для клапанов служат сантопрен, хайтрел, тефлон, нитрил. полипропилен, PVDF, нержавеющая сталь, алюминий.
Седла выполнены из полипропилена, кинара, сантопрена, хайтрела, нитрила, алюминия.
