В этом атрибуте указан стандарт трубной резьбы BSP, который наиболее популярен в России. Здесь все размеры указываются в условных дюймах. Если вы используете для подключения насоса стандартные сантехнические соединения (например, 1/2" или 1"), то проблем с подключением не бывает. Однако если вам нужно подключить насос к шлангу/трубе, чей диаметр указан в миллиметрах, то здесь могут быть сложности. Для этого нужно знать реальные размеры патрубков в миллиметрах. Ниже мы приводим таблицу.
Условный диаметр (дюйм)
Условный диаметр (мм)
Реальный диаметр внутренней резьбы (мм)
Реальный диаметр наружной резьбы (мм)
1/8
5
8,5-8,9
9,3-9,7
1/4
8
11,4-11,9
12,9-13,1
3/8
10
14,9-15,4
16,3-16,6
1/2
15
18,6-19
20,5-20,9
3/4
20
24,1-24,5
26,1-26,4
1
25
30,3-30,8
33-33,2
1 1/4
32
39-39,5
41,5-41,9
1 1/2
40
44,8-45,3
47,4-47,8
2
50
56,2-56,6
59,2-59,6
2 1/2
65
73,8
76
3
80
86,8
89
4
100
105,8
108
5
125
130,8
133
6
150
156,8
159
Условный диаметр в мм показывает как принято называть ту или иную дюймовую резьбу. Например, если речь о соединении 1/2 дюйма, то на практике такую резьбу называют «пятнадцатая». Однако реальный размер этой резьбы не 15, а 18,6-19 мм (для внутренней резьбы или «мамы») и 20,5-20,9 мм (для наружной резьбы или «папы»).
1/2
Выходной патрубок (дюйм) ?
В этом атрибуте указан стандарт трубной резьбы BSP, который наиболее популярен в России. Здесь все размеры указываются в условных дюймах. Если вы используете для подключения насоса стандартные сантехнические соединения (например, 1/2" или 1"), то проблем с подключением не бывает. Однако если вам нужно подключить насос к шлангу/трубе, чей диаметр указан в миллиметрах, то здесь могут быть сложности. Для этого нужно знать реальные размеры патрубков в миллиметрах. Ниже мы приводим таблицу.
Условный диаметр (дюйм)
Условный диаметр (мм)
Реальный внутренний диаметр резьбы (мм)
Реальный наружный диаметр резьбы (мм)
1/8
5
8,5-8,9
9,3-9,7
1/4
8
11,4-11,9
12,9-13,1
3/8
10
14,9-15,4
16,3-16,6
1/2
15
18,6-19
20,5-20,9
3/4
20
24,1-24,5
26,1-26,4
1
25
30,3-30,8
33-33,2
1 1/4
32
39-39,5
41,5-41,9
1 1/2
40
44,8-45,3
47,4-47,8
2
50
56,2-56,6
59,2-59,6
2 1/2
65
73,8
76
3
80
86,8
89
4
100
105,8
108
5
125
130,8
133
6
150
156,8
159
Условный диаметр в мм показывает как принято называть ту или иную дюймовую резьбу. Например, если речь о соединении 1/2 дюйма, то на практике такую резьбу называют «пятнадцатая». Однако реальный размер этой резьбы не 15, а 18,6-19 мм (для внутренней резьбы или «мамы») и 20,5-20,9 мм (для наружной резьбы или «папы»).
В наличии насос со следами эксплуатации. Он был приобретен для сравнения с насосами Duotek и Yamada. Насосом перекачивали воду и крахмальный раствор. В общей сложности насос проработал менее 100 часов, при этом хранился на складе больше года.
Состояние: имеются незначительные царапины на корпусе. Есть следы подключений на входном и выходном патрубках.

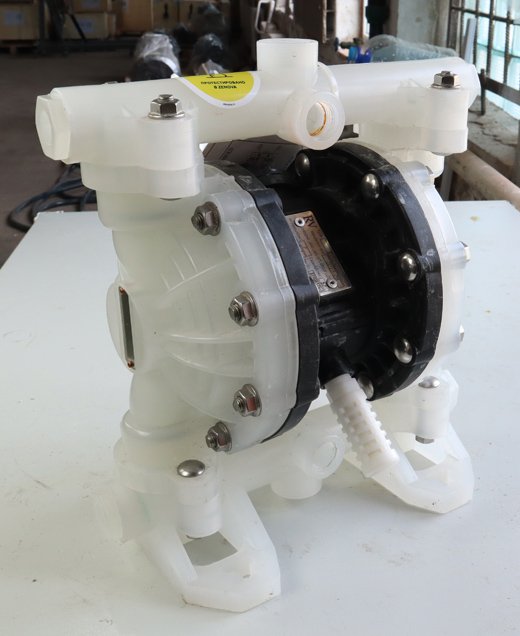

Проточная часть не повреждена, ресурс насоса полностью сохранен. Внешний вид продаваемого насоса такой:

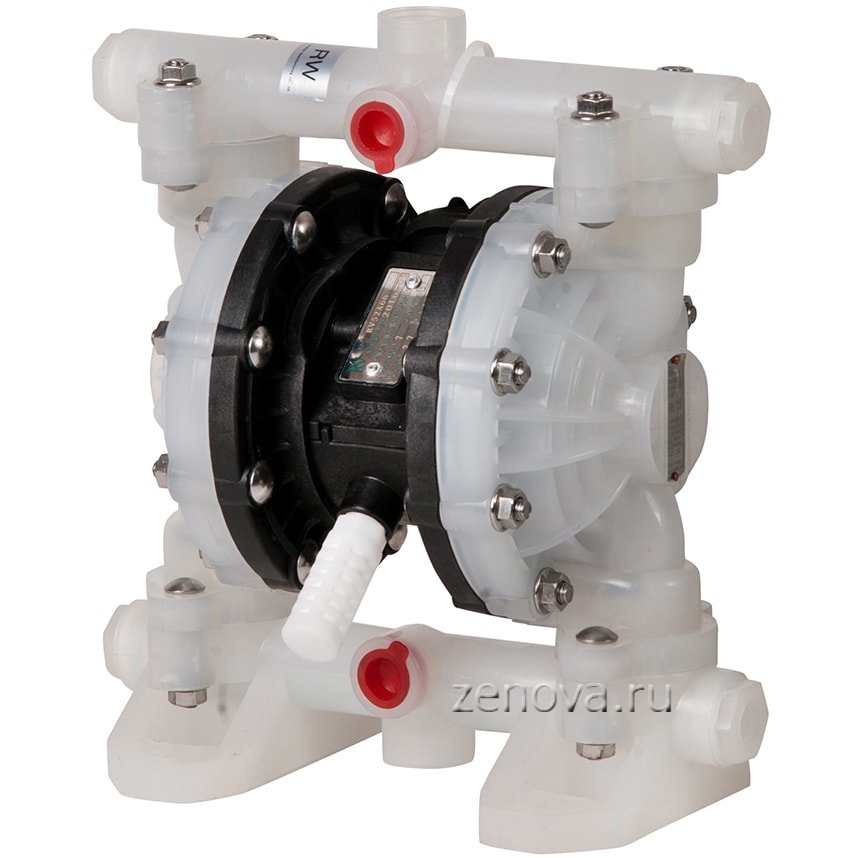

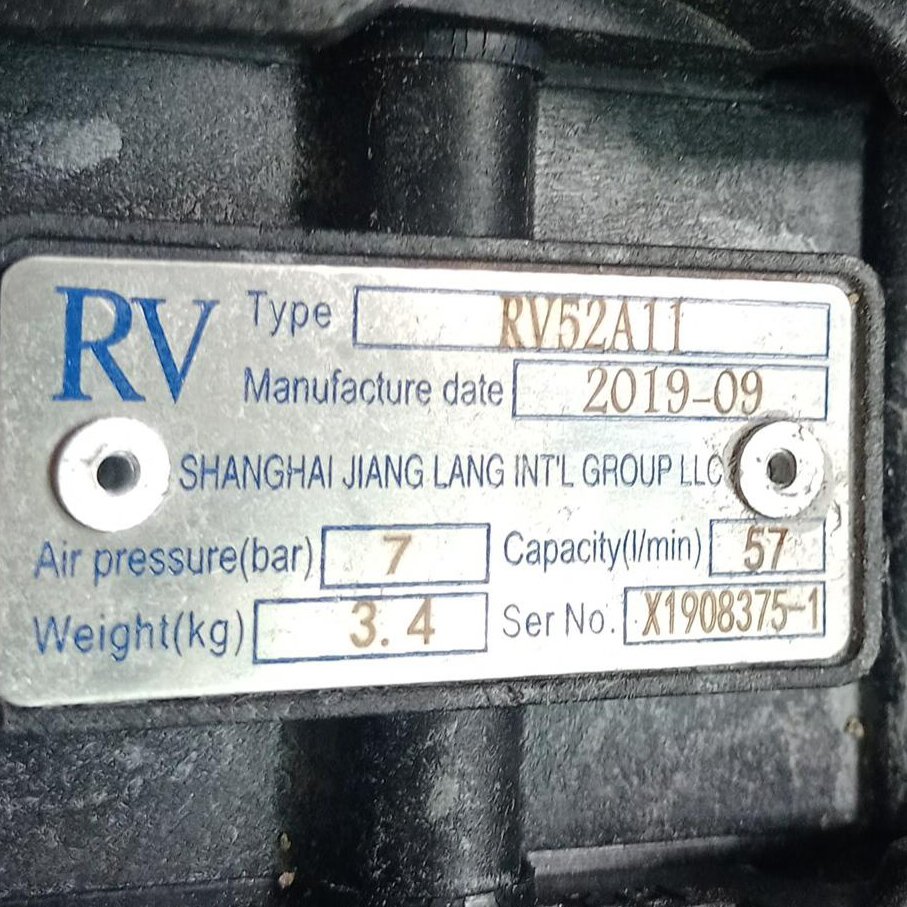

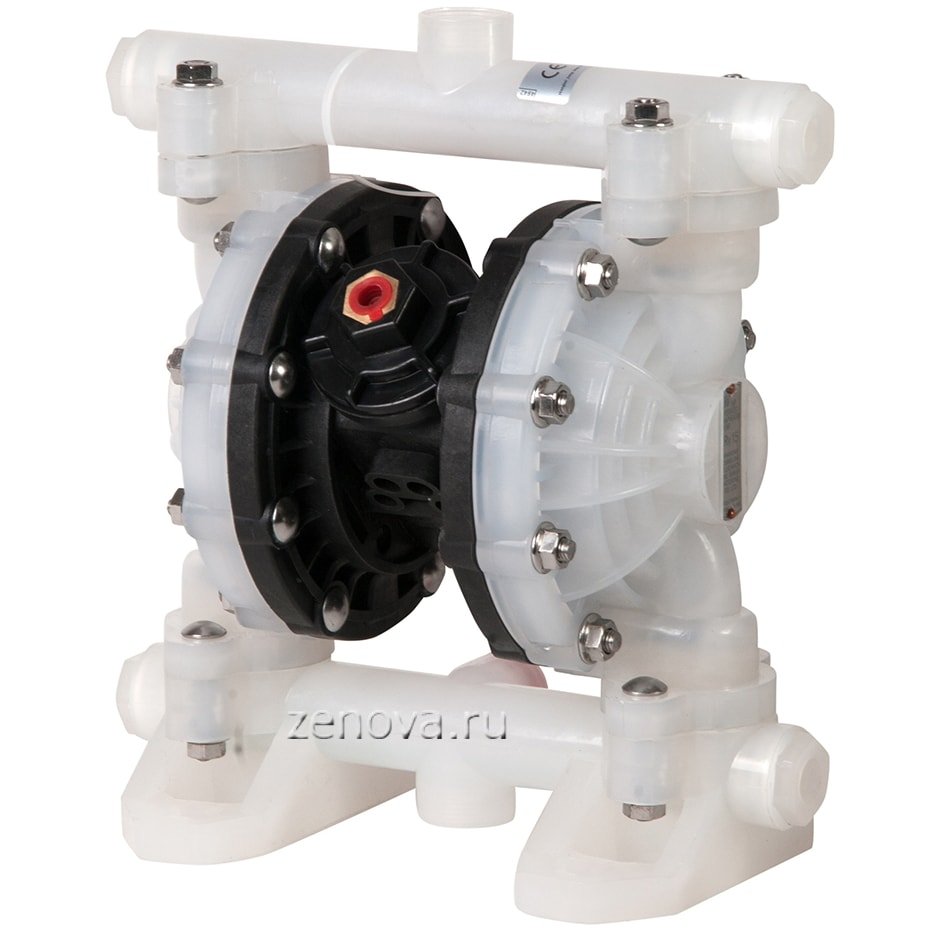

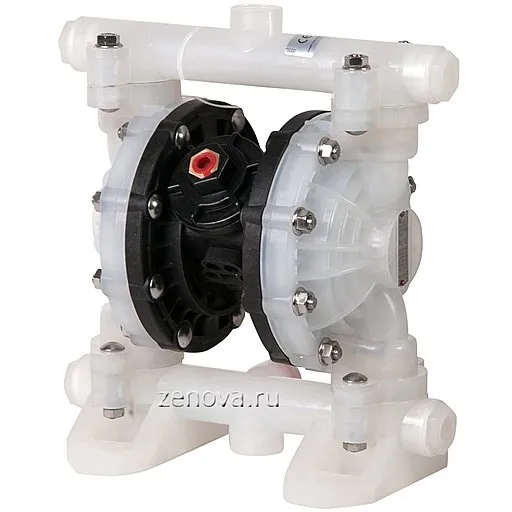

Мембранный пневматический насос RV15P-TF (полная заводская маркировка RV52A11) выполнен из следующих материалов:
- корпус из полипропилена (PP),
- мембраны со стороны жидкости из Тефлона (PTFE),
- мембраны со стороны воздуха из Сантопрена (Santoprene),
- седла из фторопласта (PVDF),
- шарики из Тефлона (PTFE).
Благодаря тефлоновым мембранам это самый химостойкий и самый популярный вариант насоса, несмотря на относительно высокую стоимость. Он подойдет практически для любой жидкости.
Насос перекачивает жидкости различной химической активности, концентрации и вязкости. Допустимо содержание взвешенных твердых частиц до 2,5 мм. Давление воздуха на входе в насос должно быть от 0,8 до 7 бар.
Температура перекачиваемой жидкости определяется материалом мембран и корпуса и должна быть от +4 до 66 °C.
Производительность RV15P-TF находится в диапазоне от 0,06 до 3,4 кубометра в час (от 1 до 57 литров в минуту), наибольший напор равен 70 метрам (7 бар). Высота самовсасывания до 4,5 метра. Всасывающий и напорный патрубки 1/2 ", возможны патрубки 3/4 " под заказ (для лучшего перекачивания вязких жидкостей). Вес насоса 3,4 кг.
Особенности конструкции пневмодвигателя серии RV
Пневматический двигатель насоса имеет сравнительно немного подвижных частей и прост в обслуживании, так как все части могут быть заменены без необходимости вскрытия полости жидкости. Алюминиевые детали подвергают анодной обработке окисления и имеют эпоксидное покрытие для защиты от коррозии, вызванной загрязненным воздухом.
Трехходовой реверсивный воздушный клапан работает без залипаний, отличается высокой механической прочностью и не требует смазки. Центральный шток из нержавеющей стали имеет интегративную структуру, обеспечивающую концентричное и свободное движение.
Конструкция пневмодвигателя позволяет перекачивать жидкость с пониженным потреблением воздуха. Более низкое энергопотребление косвенно подтверждается сравнительно низкими пульсациями в напорной линии, и тем фактом, что насос начинает работать уже при низком давлении (0,3-0,8 бара).
Рисунок 1. Детали конструкции пневмодвигателя River Wave

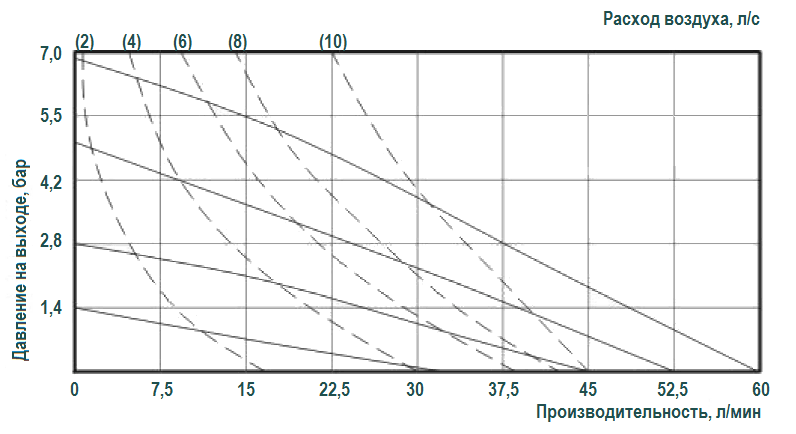

График эксплуатационных характеристик модели RV15P-TF

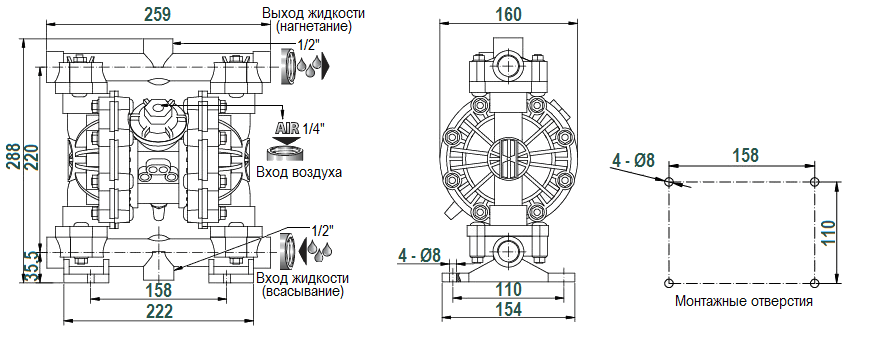

Габаритный чертеж насоса River Wave RV15P-TF
Комплект поставки
Насос.
Шумоглушитель.
Паспорт-инструкция.
