Вязкость УБЬЁТ центробежный насос? Качай правильно!
Самовсасывающие насосы для грязной воды Zenova XZ
Высокий КПД; для умеренно сложных задач
От 15 до 28 м3/час
Напор до 45 метров
1,5 - 4 кВт
Частицы до 20 мм
Цена от 26 850 ₽
Zenova XZ (Китай) – серия самовсасывающих центробежных насосов из чугуна. Эти насосы способны перекачивать чистую или слегка загрязненную воду с небольшим содержанием песка и твердых частиц размером не более 20 мм. Подробнее
| Модель | Рабочая точка | Макс. расход | Макс. давление | Мощность | Напряжение | Диаметр твердых включений | Входной патрубок | Наличие | Цена |
|---|---|---|---|---|---|---|---|---|---|
| 10 м³/час при 18 м.в.ст. | 15 | 25 | 1.5 | 220 | 20 | 2" | - | 29 362 ₽ 2 259 ¥ | |
| 10 м³/час при 18 м.в.ст. | 15 | 25 | 1.5 | 380 | 20 | 2" | - | 27 568 ₽ 2 121 ¥ | |
| 10 м³/час при 20 м.в.ст. | 18 | 30 | 2.2 | 220 | 20 | 2" | - | 32 561 ₽ 2 505 ¥ | |
| 10 м³/час при 20 м.в.ст. | 18 | 30 | 2.2 | 380 | 20 | 2" | На складе 3 шт. | 30 438 ₽ 2 341 ¥ | |
| 12 м³/час при 22 м.в.ст. | 25 | 35 | 3 | 220 | 20 | 2" | - | 58 694 ₽ 4 515 ¥ | |
| 12 м³/час при 22 м.в.ст. | 25 | 35 | 3 | 380 | 20 | 2" | На складе 2 шт. | 55 106 ₽ 4 239 ¥ | |
| 15 м³/час при 25 м.в.ст. | 28 | 38 | 4 | 380 | 20 | 2" | - | 61 205 ₽ 4 708 ¥ | |
| 8 м³/час при 23 м.в.ст. | 15 | 30 | 1.5 | 220 | 1 | 1 1/2" | - | 28 614 ₽ 2 201 ¥ | |
| 8 м³/час при 23 м.в.ст. | 15 | 30 | 1.5 | 380 | 1 | 1 1/2" | - | 26 850 ₽ 2 065 ¥ | |
| 10 м³/час при 20 м.в.ст. | 18 | 28 | 1.5 | 220 | 1 | 2" | - | 29 362 ₽ 2 259 ¥ | |
| 10 м³/час при 20 м.в.ст. | 18 | 28 | 1.5 | 380 | 1 | 2" | - | 27 568 ₽ 2 121 ¥ | |
| 10 м³/час при 25 м.в.ст. | 18 | 35 | 2.2 | 220 | 1 | 1 1/2" | - | 31 873 ₽ 2 452 ¥ | |
| 10 м³/час при 25 м.в.ст. | 18 | 35 | 2.2 | 380 | 1 | 1 1/2" | - | 29 691 ₽ 2 284 ¥ | |
| 12 м³/час при 22 м.в.ст. | 20 | 32 | 2.2 | 220 | 1 | 2" | - | 32 561 ₽ 2 505 ¥ | |
| 12 м³/час при 22 м.в.ст. | 20 | 32 | 2.2 | 380 | 1 | 2" | - | 30 438 ₽ 2 341 ¥ | |
| 12 м³/час при 28 м.в.ст. | 22 | 40 | 3 | 220 | 1 | 2" | - | 58 694 ₽ 4 515 ¥ | |
| 12 м³/час при 28 м.в.ст. | 22 | 40 | 3 | 380 | 1 | 2" | - | 55 106 ₽ 4 239 ¥ | |
| 15 м³/час при 30 м.в.ст. | 25 | 45 | 4 | 380 | 1 | 2" | - | 61 205 ₽ 4 708 ¥ |
Самовсасывающие насосы для грязной воды Zenova XZ - справочная информация
Zenova XZ (Китай) – серия самовсасывающих центробежных насосов из чугуна. Эти насосы способны перекачивать чистую или слегка загрязненную воду с небольшим содержанием песка и твердых частиц размером не более 20 мм. Они находят свое применение в пищевой и текстильной промышленности, сельском хозяйстве, при производстве бумаги, в электроэнергетике и других областях. Перед запуском требуется предварительная заливка воды через специальное отверстие в корпусе насоса.
Отличие моделей с буквой W в названии и без нее
В модельном ряду XZ есть модели с буквой W в названии, так и без нее. Вот в чем разница между ними.
| С буквой W | Без буквы W | |
| Материал импеллера | Из чугуна с толстыми стенками и широкими проходами | Из нержавеющей стали AISI 304 с узкими проходами |
| Тип импеллера | Открытый | Закрытый |
| Максимальный размер твердых частиц | 20 мм | 1 мм |
| КПД | Стандартный | Повышенный (давление выше на 10-30%) |
| Цена | Одинаковая | |
Таким образом для более загрязненной воды мы рекомендуем использовать насосы с буквой W в названии. Если же вода чистая или почти чистая, то лучше использовать насосы без буквы W. При равной цене у них значительно более высокое давление (от 10 до 30% выше в зависимости от модели).
Ограничения по эксплуатации
- Температура перекачиваемой жидкости – от -10 до +120 оС.
- Температура окружающего воздуха не более +50 оС.
- Чтобы насосы работали, в нижней точке всасывающей линии должен быть установлен обратный клапан.
- Высота самовсасывания – до 8 метров.
- Максимальный напор - от 25 до 45 м.в.ст. (в зависимости от модели).
- Максимальное рабочее давление: 16 бар.
- Допускается круглосуточная эксплуатация (S1).
Расшифровка кода
Рассмотрим на примере XZ W15-25-1.5_220
XZ – серия насоса
15 – максимальная производительность (м3/час)
25 – максимальное давление (м.в.ст.)
1.5 – мощность (кВт)
220 – напряжение (В) (если не указано, то 380 В)
W – импеллер из чугуна (если не указано, то из нержавеющей стали)

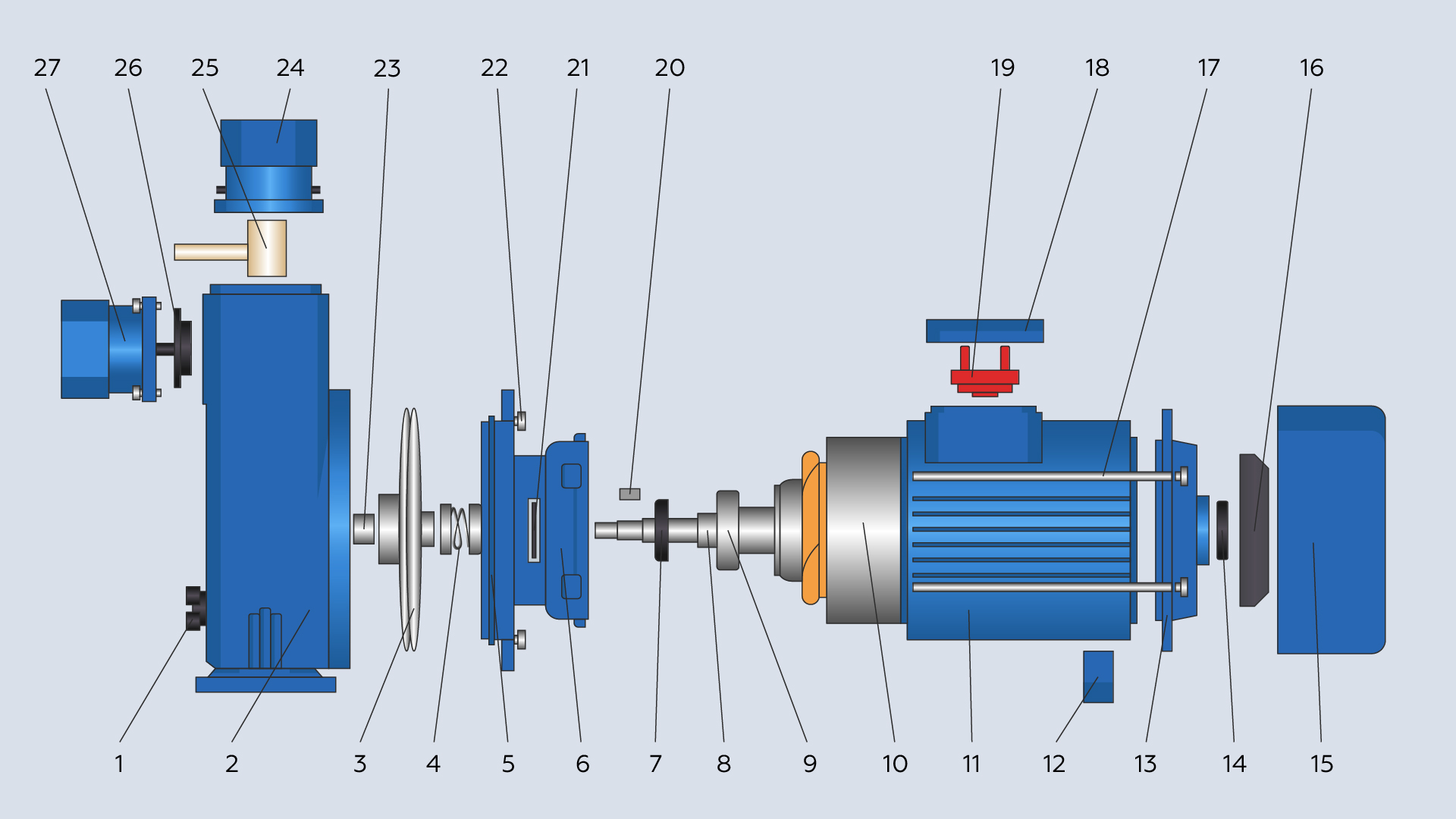

Материалы конструкции
| 1. Выпускной клапан - пластик | 10. Статор с обмоткой/ротор – кремниевая сталь/медь | 19. Клеммная колодка – пластик |
| 2. Корпус насоса – чугун | 11. Корпус двигателя – алюминий | 20. Шпонка импеллера – чугун |
| 3. Импеллер – чугун (с буквой W в маркировке) или нержавеющая сталь AISI 304 (без буквы W в маркировке) | 12. Ножка – пластик | 21. Дефлектор воды – NBR |
| 4. Механическое уплотнение - графит-карбид кремния- нержавеющая сталь AISI 304 | 13. Крышка двигателя – чугун | 22. Соединительный болт – сталь |
| 5. Уплотнительное кольцо – NBR | 14. Усиленное уплотнение – NBR | 23. Гайка импеллера – оцинкованная сталь |
| 6. Соединение – чугун | 15. Крышка вентилятора – алюминий | 24. Выходной патрубок – чугун |
| 7. Усиленное уплотнение – NBR | 16. Вентилятор – пластик | 25. Шариковый клапан – латунь |
| 8. Комбинированный вал - проточная часть вала из стали AISI 304, а "сухая" часть из конструкционной стали #45. Между собой они соединены фрикционной сваркой. | 17. Сквозной болт – сталь | 26. Обратный клапан – латунь |
| 9. Шариковый подшипник NSK | 18. Клеммная коробка – алюминий | 27. Входной патрубок – чугун |
Электродвигатель
Насосы серии Zenova XZ оснащаются двигателями стандарта YE3. Это двухполюсные однофазные/трехфазные двигатели, рассчитанные на частоту сети 50 Гц, скорость вращения 2900 об/мин, мощность от 1,5 до 4 кВт.
Класс изоляции двигателей “F”.
Параметры защиты IP 55.
Области применения
- В промышленном производстве;
- В сельском хозяйстве;
- При добыче полезных ископаемых;
- В строительстве;
- В жилищно-коммунальном хозяйстве;
- Для защиты окружающей среды и т.д.
