Шестеренный насос Zenova KCB 483.3-CCM/1/4/C

Шестеренный насос Zenova KCB 483.3-CCM/1/4/C
Разбор и первые впечатления от KCB-A CCM
Как выставить соосность без специального оборудования
Анимация работы насосов для горячих масел и битумов
Шестеренный насос Zenova KCB 483.3-CCM/1/4/C
★★★★★
★★★★★
★★★★★
i
Страна производства:
Китай
Код товара
340120
Макс. расход
36
Макс. давление
100
Рабочая точка:
33 м³/час при 100 м.в.ст.
Мощность (кВт)
11
Обороты в минуту
1450
Напряжение (В)
380
Макс. темп. жидкости (°C)
200
Входной патрубок (мм)
70
Выходной патрубок (мм)
70
ДхШхВ (см)
96х45х49
Вес (кг)
180
145 236 ₽
11 172 ¥
Товар недоступен для заказа

С этим товаром покупают

Страница 1 из 1

Описание модели KCB 483.3-CCM/1/4/C

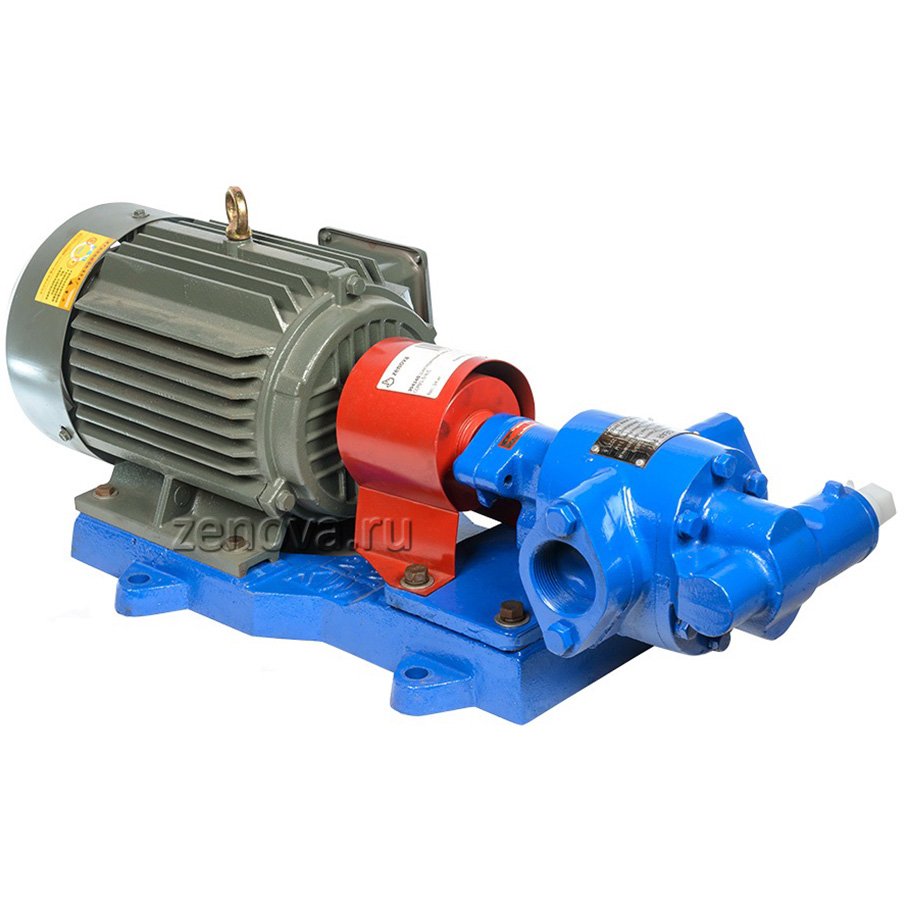

Шестеренный насос KCB 483.3-CCM/1/4/C консольного типа служит для перекачивания горячих масел с температурой до +200 °С и неагрессивных маслянистых жидкостей без тяжелых примесей, твердых частиц и волокон.

Корпус и шестерни насоса выполнены из ковкого чугуна (Cast Iron).
Уплотнение - механическое, на деле оно обеспечивает надежную герметичность, выдерживает температуру жидкости до +200 °С.
По умолчанию насос оснащен предохранительным байпасным клапаном.
Внутри установлены подшипники NSK.

Производительность насоса 33 кубометра в час (550 литров в минуту), напорное давление 10 бар (100 метров). КПД 42 %.
Диаметр патрубков 3 " (80 мм), фланец.
Максимальная допустимая вязкость перекачиваемой жидкости составляет 1500 сстокс.

Приводом насоса служит четырехполюсный двигатель 1450 об/мин, мощностью 11 кВт.
Насос и двигатель расположены на единой раме и соединены полумуфтой.

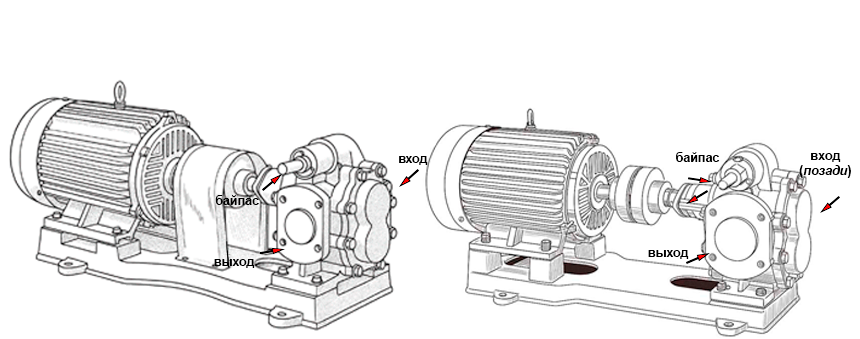

Конструкция шестеренных насосов KCB-A CCM

Насосы KCB-A имеют консольную структуру, где насос и электродвигатель имеют самостоятельные крепления и соединены полумуфтой на единой раме, соответственно, насос или электродвигатель можно заменить без демонтажа всей конструкции.

Насосная часть состоит из пары шестерен, эксцентрикового вала, чугунного корпуса, механического уплотнения и предохранительного клапана.

  • Механическое (торцевое) уплотнение, наиболее беспроблемно в эксплуатации, выдерживает температуру жидкости до +200 °С.
  • Все насосы (кроме моделей с рубашкой обогрева) по умолчанию оснащены предохранительным байпасным клапаном, который открывается при избыточном давлении на напорной линии и возвращает жидкость обратно во всасывающую линию (или в резервуар) для уменьшения давления в напорной линии. Клапан рассчитан лишь на кратковременное включение, не на постоянную работу. Если давление в напорной линии длительное время превышает максимальное давление насоса, то для стравливания избыточного давления следует использовать отдельный от насоса байпасный клапан, рассчитанный на длительную работу.
  • Небольшие модели насосов с 18-й до 83-й имеют внутри втулки скольжения. Модели 135-960 содержат по 4 подшипника. Начиная с модельного ряда KCB-A CCM 2024 г. выпуска, модель подшипников улучшена до высокотемпературных NSK.
  • У всех моделей естественное воздушное охлаждение.

Условия эксплуатации

Насосы рекомендованы для промышленного применения в системах перекачивания и нагнетания термальных, моторных, гидравлических масел, дизтоплива, сырой нефти и т.д.

  • Перекачиваемые масла и прочие жидкости должны быть чистыми.
  • Температура перекачиваемой жидкости до +200 °С.
  • Температура окружающей среды не должна превышать + 35 °С.
  • Насос может поднимать жидкость с высоты до 5 метров. Однако самовсос на сухую запрещен. Необходимо предварительное заполнение всасывающей линии.
  • В спецификации к насосам указано номинальное потребление тока. В реальности оно может отличаться и превышать номинальное в 1,5 раза. Это нужно учитывать при подборе автомата защиты.

Материалы конструкции

  • Корпус насоса - чугун (кроме моделей с рубашкой обогрева - у них корпус выполнен из углеродистой стали C235).
  • Шестерни и вал - легированная сталь 20CrTiMo с добавлением хрома, титана и молибдена.
    Шестерни и вал дополнительно проходят термообработку солями азота (азотирование) для повышения прочности, твердости и коррозионной стойкости.
  • Механическое уплотнение из карбида кремния, нержавеющей стали и фторкаучука.
  • Высокотемпературный подшипник.

Области применения

  • Перекачивание различных вязких сред;
  • Перекачивание разнообразных вязких химикатов, клеев, смол, расплавов полимеров, вязких смазок и т.д;
  • Используются для перекачки продуктов переработки сосны (живицы, канифоли и скипидара), синтетических суспензий, толуола, различных красок, силикатного клея и меловой пасты;
  • Добыча нефти и производство нефтепродуктов;
  • Лакокрасочное производство.
Created with Highcharts 7.0.2Давление, м.в.ст.Кривые производительностиИсточник: https://zenova.ruДавление3333.2533.533.753434.2534.534.753535.2535.535.753620406080100120Highcharts.com
