Соленоидный мембранный дозирующий насос Etatron BT MA/AD 05-20

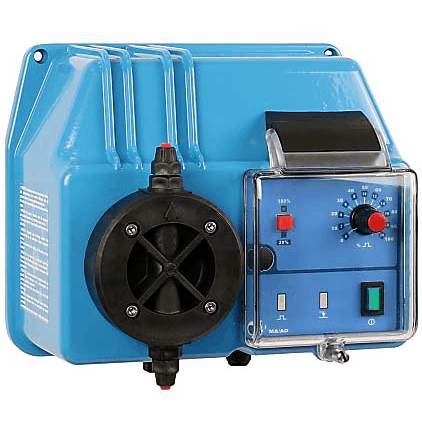

Внешний вид модели BT MA/AD 05-20
Соленоидный мембранный дозирующий насос Etatron BT MA/AD 05-20
i
Страна производства:
Италия
Макс. расход (л/час)
10
Макс. давление (бар)
20
Рабочая точка
5 л/час при 20 бар
Мощность (Вт)
115
Частота тактов в минуту
160
Напряжение (В)
220
Материал проточной части
PVC
Наличие дисплея
Нет
Способ регулирования
Вручную
Поддержка датчиков
Уровня
Самовсос "по суху" (м)
2
Объем импульса (мл)
0.52
Ход пистона (мм)
1.5
ДхШхВ (см)
24х17х20
Вес (кг)
5.2
Car

Условия доставки

Вы можете получить этот товар в г. Пермь с нашего склада по адресу: ул. Трамвайная, 14Р или из нашего офиса по адресу: ул. Максима Горького, 83.

Подробнее о доставке

Срок поставки товара необходимо уточнить у нас.

Shield1

Официальная гарантия

Соленоидный мембранный дозирующий насос Etatron BT MA/AD 05-20 – характеристики

Макс. расход (л/час)
10
Макс. давление (бар)
20
Рабочая точка
5 л/час при 20 бар
Мощность (Вт)
115
Частота тактов в минуту
160
Напряжение (В)
220
Материал проточной части
PVC
Наличие дисплея
Нет
Способ регулирования
Вручную
Поддержка датчиков
Уровня
Самовсос "по суху" (м)
2
Объем импульса (мл)
0.52
Ход пистона (мм)
1.5
ДхШхВ (см)
24х17х20
Вес (кг)
5.2
Соленоидный мембранный дозирующий насос Etatron BT MA/AD 05-20 (артикул PBT2319801)  –  это простой аналоговый насос для дозирования жидких реагентов. Насос работает в постоянном режиме и позволяет регулировать производительность. Управление осуществляется с помощью двух механических кнопок, статус работы отображают индикаторы. Производительность регулируется ручкой потенциометра путем изменения частоты импульсов в процентном выражении 0-100% или 0-20% (для малых объемов дозирования).

Номинальная частота импульсов 160 в минуту. Объем одного импульса 0,52 мл, длина хода пистона 1,5 мм.
Производительность насоса до 5 л/час (83 мл/мин) при постоянном противодавлении 20 бар.
Высота забора реагента 2 метра.
Питание насоса однофазное 220 В, 50 Гц, потребляемая мощность 115 Вт, рабочий ток 0,48 А.
Предусмотрен вход для датчика контроля уровня (датчик в комплект не входит).

Дозатор выполнен в корпусе из алюминия, который покрыт двумя слоями защитной антикислотной краски.
Стандартная головка из ПВХ без клапана стравливания воздуха.

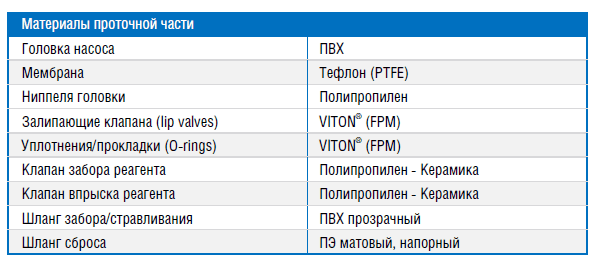

Материалы проточной части дозирующего насоса Etatron BT 05-20

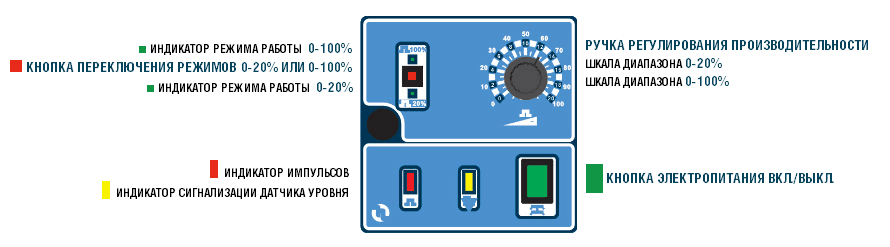

Панель управления насоса с простым аналоговым интерфейсом - 4 светодиодных индикатора статуса работы, 2 кнопки управления режимом работы и ручка потенциометра для регулирования производительности. Панель управления закрыта прозрачной пластиковой крышкой.
Панель управления насоса Etatron BT MA/AD


Etatron BT MA/AD 05-20 поставляется в сборе, готовым к работе.
Класс защиты IP65 (пыль, брызги).
Вариант монтажа: настенный.
Комплектный набор:
Дозирующий насос (артикул PBT2319801)
Заборный шланг из гибкого ПВХ (4 п.м.)
Напорный шланг из полиэтилена (2 п.м.)
Клапаны впрыска/забора реагента (1 шт./1 шт.)
Паспорт и инструкция по установке и обслуживанию

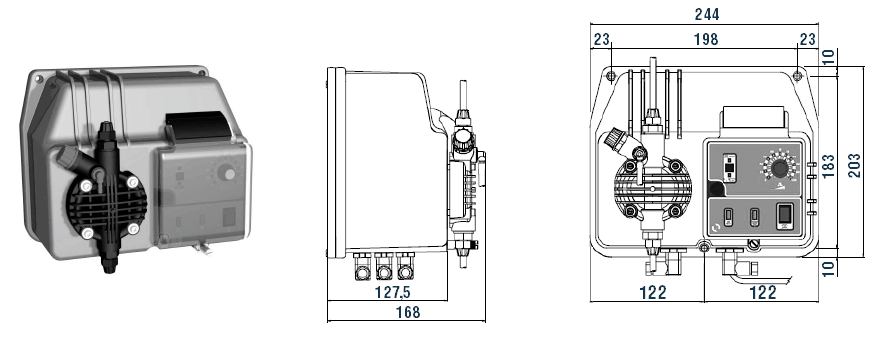

Габаритный чертеж насоса Etatron BT MA/AD 05-20

Габаритный чертеж насоса Etatron BT MA/AD 05-20

Другие товары из серии «Дозировочные насосы Etatron BT»

Соленоидный мембранный дозирующий насос Etatron BT MA/M 05-20
Соленоидный мембранный дозирующий насос Etatron BT MA/M 05-20
i
Страна производства:Италия
Макс. расход (л/час)
10
Макс. давление (бар)
20
Рабочая точка
5 л/час при 20 бар
Мощность (Вт)
115
Частота тактов в минуту
160
34 804 ₽
Соленоидный мембранный дозирующий насос Etatron BT VFT 05-20
Соленоидный мембранный дозирующий насос Etatron BT VFT 05-20
i
Страна производства:Италия
Макс. расход (л/час)
10
Макс. давление (бар)
20
Рабочая точка
5 л/час при 20 бар
Мощность (Вт)
115
Частота тактов в минуту
160
34 745 ₽
Соленоидный мембранный дозирующий насос Etatron BT MF 05-20
Соленоидный мембранный дозирующий насос Etatron BT MF 05-20
i
Страна производства:Италия
Макс. расход (л/час)
10
Макс. давление (бар)
20
Рабочая точка
5 л/час при 20 бар
Мощность (Вт)
115
Частота тактов в минуту
160
40 340 ₽
Соленоидный мембранный дозирующий насос Etatron BT PH-RX-CL/M 05-20
Соленоидный мембранный дозирующий насос Etatron BT PH-RX-CL/M 05-20
i
Страна производства:Италия
Макс. расход (л/час)
10
Макс. давление (бар)
20
Рабочая точка
5 л/час при 20 бар
Мощность (Вт)
115
Частота тактов в минуту
160
39 456 ₽
Соленоидный мембранный дозирующий насос Etatron BT MA/AD 10-10
Соленоидный мембранный дозирующий насос Etatron BT MA/AD 10-10
i
Страна производства:Италия
Макс. расход (л/час)
13
Макс. давление (бар)
10
Рабочая точка
10 л/час при 10 бар
Мощность (Вт)
93
Частота тактов в минуту
160
22 967 ₽
Соленоидный мембранный дозирующий насос Etatron BT MA/M 10-10
Соленоидный мембранный дозирующий насос Etatron BT MA/M 10-10
i
Страна производства:Италия
Макс. расход (л/час)
13
Макс. давление (бар)
10
Рабочая точка
10 л/час при 10 бар
Мощность (Вт)
93
Частота тактов в минуту
160
25 794 ₽
Соленоидный мембранный дозирующий насос Etatron BT VFT 10-10
Соленоидный мембранный дозирующий насос Etatron BT VFT 10-10
i
Страна производства:Италия
Макс. расход (л/час)
13
Макс. давление (бар)
10
Рабочая точка
10 л/час при 10 бар
Мощность (Вт)
93
Частота тактов в минуту
160
30 329 ₽
Соленоидный мембранный дозирующий насос Etatron BT MF 10-10
Соленоидный мембранный дозирующий насос Etatron BT MF 10-10
i
Страна производства:Италия
Макс. расход (л/час)
13
Макс. давление (бар)
10
Рабочая точка
10 л/час при 10 бар
Мощность (Вт)
93
Частота тактов в минуту
160
35 511 ₽
Соленоидный мембранный дозирующий насос Etatron BT PH-RX-CL/M 10-10
Соленоидный мембранный дозирующий насос Etatron BT PH-RX-CL/M 10-10
i
Страна производства:Италия
Макс. расход (л/час)
13
Макс. давление (бар)
10
Рабочая точка
10 л/час при 10 бар
Мощность (Вт)
93
Частота тактов в минуту
160
37 101 ₽

Дозировочные насосы Etatron BT - справочная информация

Соленоидные дозирующие насосы BT итальянской фирмы Etatron позволяют точно дозировать реагенты и прочие химически активные вещества. Они имеют самую высокую производительность в линейке компании (до 80 л/час). В зависимости от варианта исполнения управление насосом может быть как аналоговым, так и цифровым с поддержкой различных датчиков и информационных интерфейсов. Корпус насосов изготовлен из алюминия и покрыт двумя слоями защитной антикислотной краски. Степень защиты от влаги и пыли IP 65. Высота самовсоса от 1,5 до 2 метров в зависимости от модели.

Различные варианты исполнений насосов серии BT

Всего существует 5 различных исполнений с аналоговым или цифровым управлением. Во всех случаях насосы имеют индикаторы, отображающие текущий рабочий статус. Все варианты поддерживают датчик уровня (в стандартную комплектацию не входит).
- MA/AD - наиболее простой аналоговый насос с ручным управлением и без цифрового дисплея. Регулирование производительности в диапазоне 0-100% или 0-20% (для более точного дозирования малых объемов реагента). Управление при помощи вращающейся ручки потенциометра и механических кнопок Включить/Выключить и 0-20%/0-100%.
- MA/M - цифровой насос с ручным управлением. Производительность задается на дисплее с шагом 1% при помощи сенсорных кнопок. Имеет  релейный выход аварийного сигнала. Помимо датчика уровня также поддерживает датчик потока.
- VFT - насос, который поддерживает ручное или пропорциональное управление от импульсного расходомера. Все элементы управления насоса - механические: кнопки, вращающаяся ручка выбора режимов, механическое табло для программирования импульсов. Может работать в ручном режиме (включен/выключен), так и в пропорциональном в режиме умножения 1хN, умножения с памятью 1хN(M) или деления 1/N, где N - кол-во импульсов расходомера.
- MF - наиболее продвинутый цифровой насос в линейке BT.  Поддерживает дозирование в ручном режиме, пропорциональное дозирование от сигнала 4-20 мА, от импульсного расходомера (также как в серии VFT), а также по установленному ppm (аналогично проценту, но миллионная доля). Часы, таймер, зуммер для более удобного программирования работы. Релейный выход аварийного сигнала. Помимо датчика уровня также поддерживает датчик потока.
- pH-RX-CL/M - пропорциональный насос, который имеет встроенные контроллеры pH, RedOx (окислительно-восстановительный потенциал), хлора. pH измеряется в диапазоне 0-14, RedOx от -1000 до +1400 мВ, хлор 0-20 ppm (мг/л). Поддерживает автоматическую термическую компенсацию (при подключении соответствующего датчика PT100). Имеет выход 4-20 мА, а также релейный выход аварийного сигнала. Помимо датчика уровня также поддерживает датчик потока.

Различные варианты исполнения дозировочных насосов Etatron BT
Изображение 1. Различные варианты исполнения дозировочных насосов Etatron BT

Условия эксплуатации

Питание насосов однофазное - 200-260 вольт.
Температура окружающей среды от +5 до +40  °C.
Относительная влажность 80% при температуре до +31 °C, при температуре +40°C относительная влажность 50%.
Рабочая высота над уровнем моря не более 2000 метров.

Материалы конструкции

Насосы серии BT изготовлены из следующих материалов:
- Головка насоса  из ПВХ (PVC), кроме моделей 1010 и 2005, у которых головка из PP - полипропилена.
- Наружный корпус насоса из алюминия, покрытого двойным слоем антикислотной эпоксидной краски.
- Крышка панели управления из поликарбоната.
- Рабочая мембрана из тефлона (PTFE).
- Залипающие клапаны из витона (Viton, FPM), кроме моделей 5003 и 8001, у которых шариковые клапаны из керамики.
- Эластичные прокладки из витона.
- Заборный клапан из полипропилена/керамики.
- Клапан впрыска из полипропилена/керамики.
- Шланг всасывания (стравливания) - из PVC (прозрачный).
- Шланг впрыска из PVC (матовый).
По отдельному запросу насосы могут быть изготовлены из других материалов (например, может быть изготовлен насос из PTFE, включая головку, клапаны забора и впрыска, шланги. При этом эластичные прокладки и шариковые клапаны не могут быть из тефлона, для них требуется подбор других подходящих материалов).

Расшифровка артикула дозировочных насос Etatron BT

 Расшифровка артикула дозировочных насос Etatron BT

Комплект поставки

В комплект поставки каждого насоса BT стандартно входят:
1. Дозировочный насос (1 шт.).
2. Гибкий заборный шланг из ПВХ (4 метра).
3. Шланг сброса (2 метра).
4. Заборный клапан (1 шт.).
5. Выпускной клапан (1 шт.).
6. Паспорт-инструкция (1 шт.).
