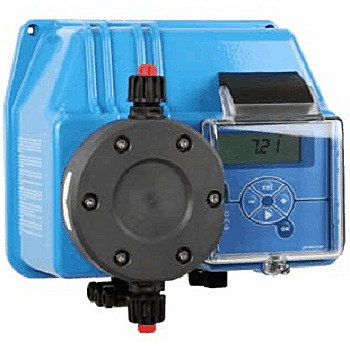

Описание модели BT PH-RX-CL/M 10-10
Соленоидный мембранный дозирующий насос Etatron BT PH-RX-CL/M 10-10 (артикул PBT270435E) позволяет точно дозировать жидкие реагенты по показателям pH, RedOx (окислительно-восстановительного потенциала Rx) или хлора. Это программируемый дозатор с микропроцессорным управлением и встроенным контроллером, производительность регулируется частотой импульсов (впрысков).
Насос работает как в ручном On/Off, так и в пропорциональном режиме Prop.
Перед установкой режима работы необходимо выбрать один из трех измеряемых показателей: pH, Rx, CL. Запрограммировать точку уставки (цифровое значение уровня измеряемого показателя) и направление дозировки (вверх/вниз относительно точки уставки).
1. Ручной On/Off - режим. В данном режиме производительность устанавливается посредством кнопок меню в диапазоне от 0 до 100 %. Насос будет дозировать с заданной производительностью и остановится при достижении значения точки уставки.
2. Пропорциональный Prop - режим. В режиме Prop задается точка старта (точка максимальной производительности в диапазоне от 0 до 100 %). Насос будет работать с максимальной частотой до достижения данной точки, после чего начнет пропорциональное дозирование. Микропроцессор будет автоматически контролировать производительность и остановит насос в точке уставки. Когда уровень будет отличаться от точки уставки, насос начнет дозировать снова.
Дополнительные функции: калибровка датчиков, настройка выхода 4 – 20 мА, сигнализация, термическая компенсация (при подключении соответствующего датчика PT100), установка времени задержки включений и времени беспрерывного дозирования, применение пароля, полная или частичная перезагрузка насоса.
Номинальная частота импульсов 160 в минуту. Объем одного импульса 1,04 мл, длина хода пистона 1,1 мм.
Показатели производительности насоса в зависимости от противодавления:
- 10 л/час при 10 бар
- 11 л/час при 5 бар
- 12 л/час при 3,2 бар
- 13 л/час при 1,8 бар
Высота забора реагента 2 метра.
Диапазоны измерений уровня:
pH от 0-14 с разрешением 0,01 pH
RedOx от -1000 до +1400 мВ с разрешением 1 мВ
CL от 0 до 20 ppm (мг/л) с разрешением 0,1 ppm
Питание насоса однофазное 220 В, 50 Гц, потребляемая мощность 93 Вт, рабочий ток 0,39 А.
Электрические подключения: вход для датчика контроля уровня, датчика потока (датчики в комплект не входят) и выход мА - сигнала.
Релейный выход аварийного сигнала. Вход для датчика PT100 (датчик в комплект не входит). Разъем электропитания датчика хлора.
Дозатор выполнен в корпусе из алюминия, который покрыт антикислотной краской.
Стандартная головка из ПП с ручным клапаном стравливания воздуха.

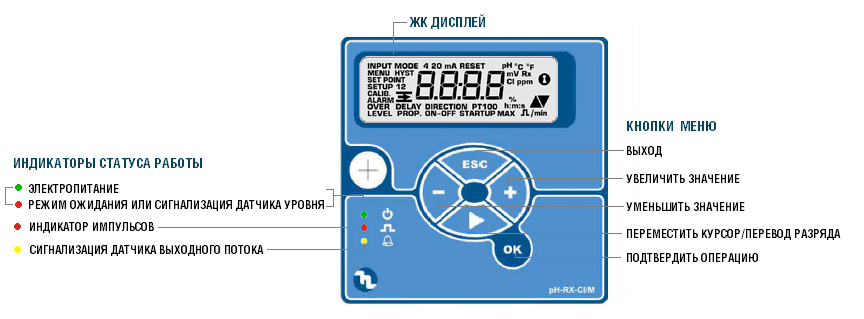

Панель управления насоса с удобным интерфейсом: 5 сенсорных кнопок управления, меню в базовом и расширенном вариантах и 3 Led – индикатора.
Все программируемые параметры отображаются на ЖК – дисплее.
Панель закрыта прозрачной пластиковой крышкой.
Etatron BT PH-RX-CL/M 10-10 поставляется в сборе, готовым к работе.
Класс защиты IP65 (пыль, брызги).
Вариант монтажа: настенный.
Комплектный набор:
Дозирующий насос (артикул PBT270435E)
Заборный шланг из гибкого ПВХ (4 п.м.)
Напорный шланг из полиэтилена (2 п.м.)
Клапаны впрыска/забора реагента (1 шт./1 шт.)
Паспорт и инструкция по установке и обслуживанию
Условия эксплуатации
- Питание насосов однофазное - 200-260 вольт.
- Температура окружающей среды от +5 до +40 °C.
- Относительная влажность 80% при температуре до +31 °C, при температуре +40°C относительная влажность 50%.
- Рабочая высота над уровнем моря не более 2000 метров.

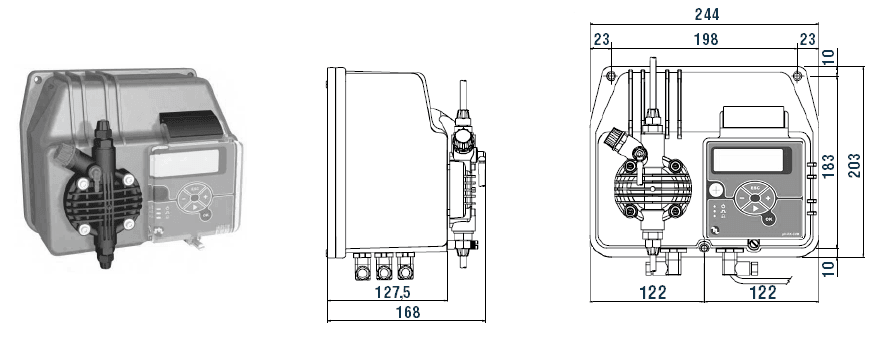

Габаритный чертеж насоса Etatron BT PH-RX-CL/M 10-10
