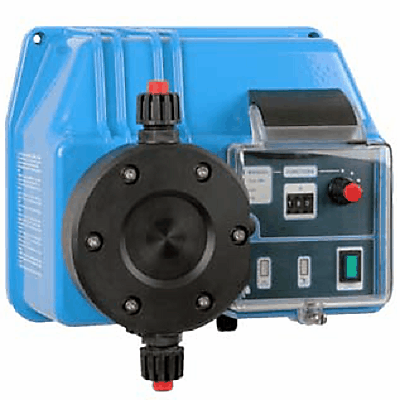

Соленоидный мембранный дозирующий насос Etatron BT VFT 50-03

Соленоидный мембранный дозирующий насос Etatron BT VFT 50-03 (артикул PBT0419001) служит для дозирования жидких химических реактивов (реагентов). Это мощный аналоговый дозатор, работающий как в ручном режиме (включен/выключен), так и в пропорциональном режиме от импульсов внешнего расходомера. Производительность дозатора регулируется путем изменения частоты импульсов.



Пропорциональный режим - насос дозирует согласно импульсам внешнего расходомера.

На каждый сигнал (импульс) расходомера насос выдает определенную порцию реагента.

Количество порций реагента задается путем выбора функции 1xN (умножения), 1xN(M) (умножения с памятью), 1:N (деления). Для этого на механическом табло задаем число N, и переводим ручку выбора режимов в положение выбранной функции.

У функций умножения 1xN и 1xN(M), N - это количество импульсов насоса

У функции деления 1:N, N - это количество сигналов (импульсов) расходомера.

Ручной режим "Manual" - насос работает в режиме включен/выключен, производительность регулируется путем ручной установки частоты импульсов. Для этого на механическом табло задаем необходимую частоту импульсов насоса (N) и переводим ручку выбора режимов в положение "Manual".



Номинальная частота импульсов 180 в минуту. Объем одного импульса 4,6 мл, длина хода пистона 1,7 мм.

Показатели производительности насоса в зависимости от противодавления:

- 50 л/час при 3 бар

- 55 л/час при 1,8 бар

- 60 л/час при 1,3 бар

- 65 л/час при 0,9 бар

Высота забора реагента 1,5 метра.

Питание насоса однофазное 220 В, 50 Гц, потребляемая мощность 124 Вт, рабочий ток 0,54 А.

Электрические подключения: Вход для импульсного расходомера. Вход для датчика контроля уровня (датчик в комплект не входит).



Дозатор выполнен в корпусе из алюминия, который покрыт антикислотной краской.

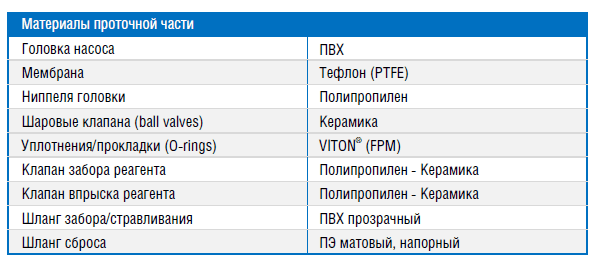

Стандартная головка из ПВХ без клапана стравливания воздуха.

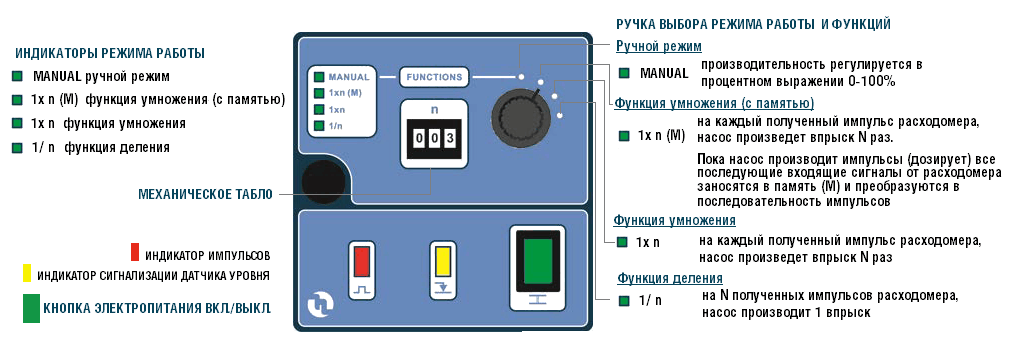

Панель управления насоса с простым интерфейсом.

Все элементы управления - механические: кнопки, вращающаяся ручка выбора режимов, механическое табло для программирования импульсов.

Панель закрыта прозрачной пластиковой крышкой.







Etatron BT VFT 50-03 поставляется в сборе, готовым к работе.

Класс защиты IP65 (пыль, брызги).

Вариант монтажа: настенный.

Дозирующий насос (артикул PBT0419001)

Заборный шланг из гибкого ПВХ (4 п.м.)

Напорный шланг из полиэтилена (2 п.м.)

Клапаны впрыска/забора реагента (1 шт./1 шт.)

Паспорт и инструкция по установке и обслуживанию
