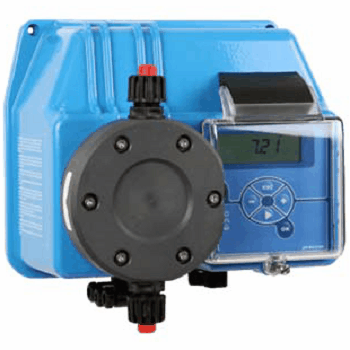

Соленоидный мембранный дозирующий насос Etatron BT PH-RX-CL/M 80-01

Соленоидный мембранный дозирующий насос Etatron BT PH-RX-CL/M 80-01 (артикул PBT2719301) позволяет точно дозировать жидкие реагенты по показателям pH, RedOx (окислительно-восстановительного потенциала Rx) или хлора. Это мощный программируемый дозатор с микропроцессорным управлением и встроенным контроллером, производительность регулируется частотой импульсов (впрысков).



Насос работает как в ручном On/Off, так и в пропорциональном режиме Prop.

Перед установкой режима работы необходимо выбрать один из трех измеряемых показателей: pH, Rx, CL. Запрограммировать точку уставки (цифровое значение уровня измеряемого показателя) и направление дозировки (вверх/вниз относительно точки уставки).

1. Ручной On/Off - режим. В данном режиме производительность устанавливается посредством кнопок меню в диапазоне от 0 до 100 %. Насос будет дозировать с заданной производительностью и остановится при достижении значения точки уставки.

2. Пропорциональный Prop - режим. В режиме Prop задается точка старта (точка максимальной производительности в диапазоне от 0 до 100 %). Насос будет работать с максимальной частотой до достижения данной точки, после чего начнет пропорциональное дозирование. Микропроцессор будет автоматически контролировать производительность и остановит насос в точке уставки. Когда уровень будет отличаться от точки уставки, насос начнет дозировать снова.

Дополнительные функции: калибровка датчиков, настройка выхода 4 – 20 мА, сигнализация, термическая компенсация (при подключении соответствующего датчика PT100), установка времени задержки включений и времени беспрерывного дозирования, применение пароля, полная или частичная перезагрузка насоса.





Номинальная частота импульсов 180 в минуту. Объем одного импульса 7,4 мл, длина хода пистона 2,4 мм.

Показатели производительности насоса в зависимости от противодавления:

- 80 л/час при 1 бар

- 90 л/час при 0,5 бар

- 100 л/час при 0,1 бар

Высота забора реагента 1,5 метра.

Диапазоны измерений уровня:

pH от 0-14 с разрешением 0,01 pH

RedOx от -1000 до +1400 мВ с разрешением 1 мВ

CL от 0 до 20 ppm (мг/л) с разрешением 0,1 ppm



Питание насоса однофазное 220 В, 50 Гц, потребляемая мощность 124 Вт, рабочий ток 0,54 А.

Электрические подключения: вход для датчика контроля уровня, датчика потока (датчики в комплект не входят) и выход мА - сигнала.

Релейный выход аварийного сигнала. Вход для датчика PT100 (датчик в комплект не входит). Разъем электропитания датчика хлора.



Дозатор выполнен в корпусе из алюминия, который покрыт антикислотной краской.

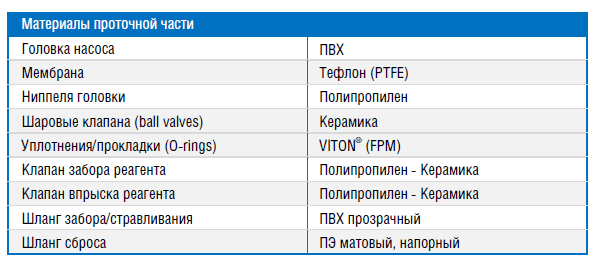

Стандартная головка из ПВХ без клапана стравливания воздуха.

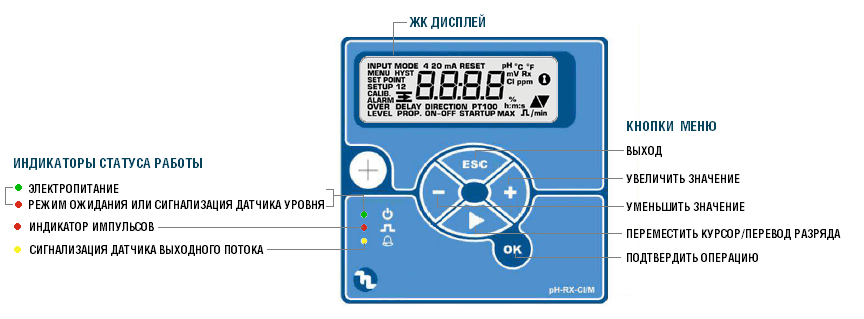

Панель управления насоса с удобным интерфейсом: 5 сенсорных кнопок управления, меню в базовом и расширенном вариантах и 3 Led – индикатора.

Все программируемые параметры отображаются на ЖК – дисплее.

Панель закрыта прозрачной пластиковой крышкой.







Etatron BT PH-RX-CL/M 80-01 поставляется в сборе, готовым к работе.

Класс защиты IP65 (пыль, брызги).

Вариант монтажа: настенный.

Дозирующий насос (артикул PBT2719301)

Заборный шланг из гибкого ПВХ (4 п.м.)

Напорный шланг из полиэтилена (2 п.м.)

Клапаны впрыска/забора реагента (1 шт./1 шт.)

Паспорт и инструкция по установке и обслуживанию
