Соленоидный мембранный дозирующий насос Etatron BT MF 30-04

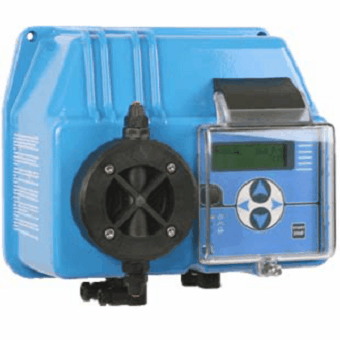

Внешний вид модели BT MF 30-04
Чем отличается дюйм от дюйма?
Соленоидный мембранный дозирующий насос Etatron BT MF 30-04

Чем отличается дюйм от дюйма?

i
Страна производства:
Италия
Артикул
PBT1718401
Код товара
242190
Макс. расход (л/час)
45
Макс. давление (бар)
4
Рабочая точка:
30 л/час при 4 бар
Мощность (Вт)
124
Частота тактов в минуту
180
Напряжение (В)
220
Материал проточной части
PVC
Наличие дисплея
Да
Способ регулирования
От сигнала 4-20 мА
Поддержка датчиков
Уровня
Самовсос (м)
2
Объем импульса (мл)
2.8
Ход пистона (мм)
1.4
ДхШхВ (см)
24х17х20
Вес (кг)
5.7
121 549 ₽
1 158 €

Условия доставки

Мы определили Ваш город как Ашберн

Для уточнения условий доставки, пожалуйста, свяжитесь с нами по телефону или электронной почте.

2

Гарантия 2 года

Загружаем аксессуары…

Описание модели BT MF 30-04


Соленоидный мембранный дозирующий насос Etatron BT MF 30-04 (артикул PBT1718401) создан для точного дозирования жидких реагентов. Это многофункциональный цифровой дозатор, производительность которого регулируется частотой импульсов (впрысков). Насос работает в ручном режиме, либо в режимах пропорционального дозирования от импульсов внешнего расходомера, от сигнала 4-20 мА и по установленному ppm. Предусмотрен встроенной таймер и дистанционное управление (вкл/выкл) на расстоянии до 100 метров.

Описание рабочих режимов
1. Ручной режим. Производительность регулируется вручную посредством кнопок.
Частота импульсов насоса устанавливается в трех вариантах:
от 0 до 180 импульсов в минуту (обычный способ дозирования);
от 0 до 120 импульсов в час;
от 0 до 48 импульсов в день.
Дополнительной функцией является использование таймера, который обеспечивает дозирования циклами Start/Stop.
Если таймер не включен, то насос дозирует в ручном режиме. При включении ежедневного таймера насос отрабатывает до 8 Start/Stop циклов в день, а при включении еженедельного таймера – до 8 Start/Stop циклов за неделю.

2. Пропорциональный режим.
2.1. Насос дозирует согласно импульсам внешнего расходомера.
На каждый сигнал (импульс) расходомера насос выдает определенную порцию реагента.
Количество порций реагента задается путем выбора функции 1xN (умножения), 1xN(M) (умножения с памятью), 1:N (деления). Значения N и М вводятся пользователем.
У функций умножения 1xN и 1xN(M), N - это количество импульсов насоса, М – количество сигналов расходомера, заносимых в память дозатора.
У функции деления 1:N, N - это количество сигналов (импульсов) расходомера.
2.2. Режим ppm (миллионная доля). Этот режим используется, когда требуется дозировать очень точно.
Через меню программируются параметры сигнала от внешнего расходомера, % - концентрация реагента и значение ppm (от 0 до 20,00). Используя эти данные, микропроцессор насоса определяет и задает количество импульсов на объем воды, протекающей через расходомер.
2.3. Режим пропорционального дозирования от внешнего сигнала 4-20 мА.
Частота импульсов насоса пропорциональна получаемому mA сигналу, чем больше сигнал, тем больше производительность.
С помощью меню устанавливается минимальное и максимальное значение внешнего сигнала с соответствующей частотой импульсов (точки «Установка 1» и «Установка 2»).
Например: 4 мА = 0 импульсов в минуту, 20 мА = 180 импульсов. В этих точках насос начинает или прекращает работу. Частота импульсов дозирования будет изменяться от 0 до 180 в минуту - пропорционально изменениям внешнего сигнала от 0 до 20 мА.

Дополнительные функции: возможность управления с удаленного устройства (Start/Stop), электронные часы (д/м/г/ч/м) с памятью и зуммер.


Номинальная частота импульсов 180 в минуту. Объем одного импульса 2,8 мл, длина хода пистона 1,4 мм.
Показатели производительности насоса в зависимости от противодавления:
- 30 л/час при 4 бар
- 35 л/час при 1,7 бар
- 40 л/час при 0,9 бар
- 45 л/час при 0,3 бар
Высота забора реагента 1,5 метра.
Питание насоса однофазное 220 В, 50 Гц, потребляемая мощность 124 Вт, рабочий ток 0,54 А.
Электрические подключения: Штекер подключения импульсного расходомера, датчиков контроля уровня и выходного потока (датчики в комплект не входят).
Штекер для обновления программного обеспечения или сброса всех настроек. Штекер для мА - сигнала и релейный выход аварийного сигнала.

Дозатор выполнен в корпусе из алюминия, который покрыт антикислотной краской.
Стандартная головка из ПВХ без клапана стравливания воздуха.

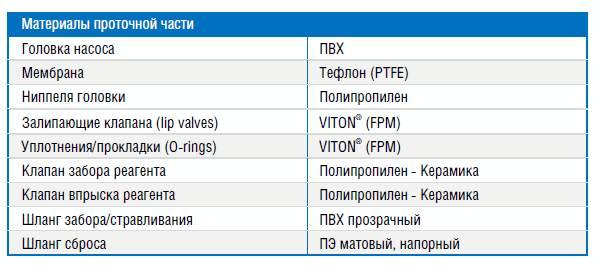

Материалы проточной части дозирующего насоса Etatron BT 30-04

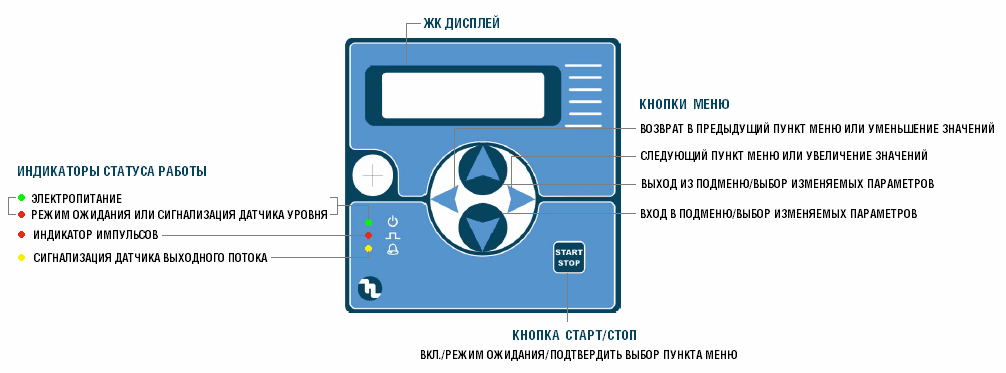

Панель управления насоса с удобным интерфейсом: кнопочное меню, кнопка Start/Stop, ЖК – дисплей и 3 Led – индикатора.
Панель закрыта прозрачной пластиковой крышкой.
Панель управления насоса Etatron BT MF


Etatron BT MF 30-04 поставляется в сборе, готовым к работе.
Класс защиты IP65 (пыль, брызги).
Вариант монтажа: настенный.
Комплектный набор:
Дозирующий насос (артикул PBT1718401)
Заборный шланг из гибкого ПВХ (4 п.м.)
Напорный шланг из полиэтилена (2 п.м.)
Клапаны впрыска/забора реагента (1 шт./1 шт.)
Паспорт и инструкция по установке и обслуживанию


Условия эксплуатации

  • Питание насосов однофазное - 200-260 вольт.
  • Температура окружающей среды от +5 до +40  °C.
  • Относительная влажность 80% при температуре до +31 °C, при температуре +40°C относительная влажность 50%.
  • Рабочая высота над уровнем моря не более 2000 метров.

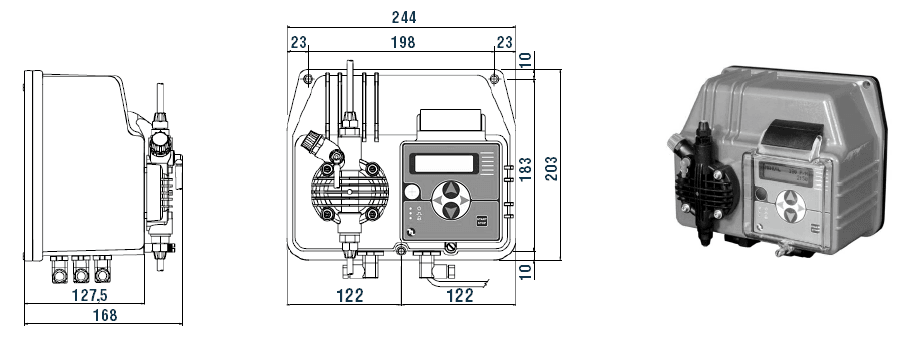

Габаритный чертеж насоса Etatron BT MF 30-04

Габаритный чертеж насоса Etatron BT MF 30-04
