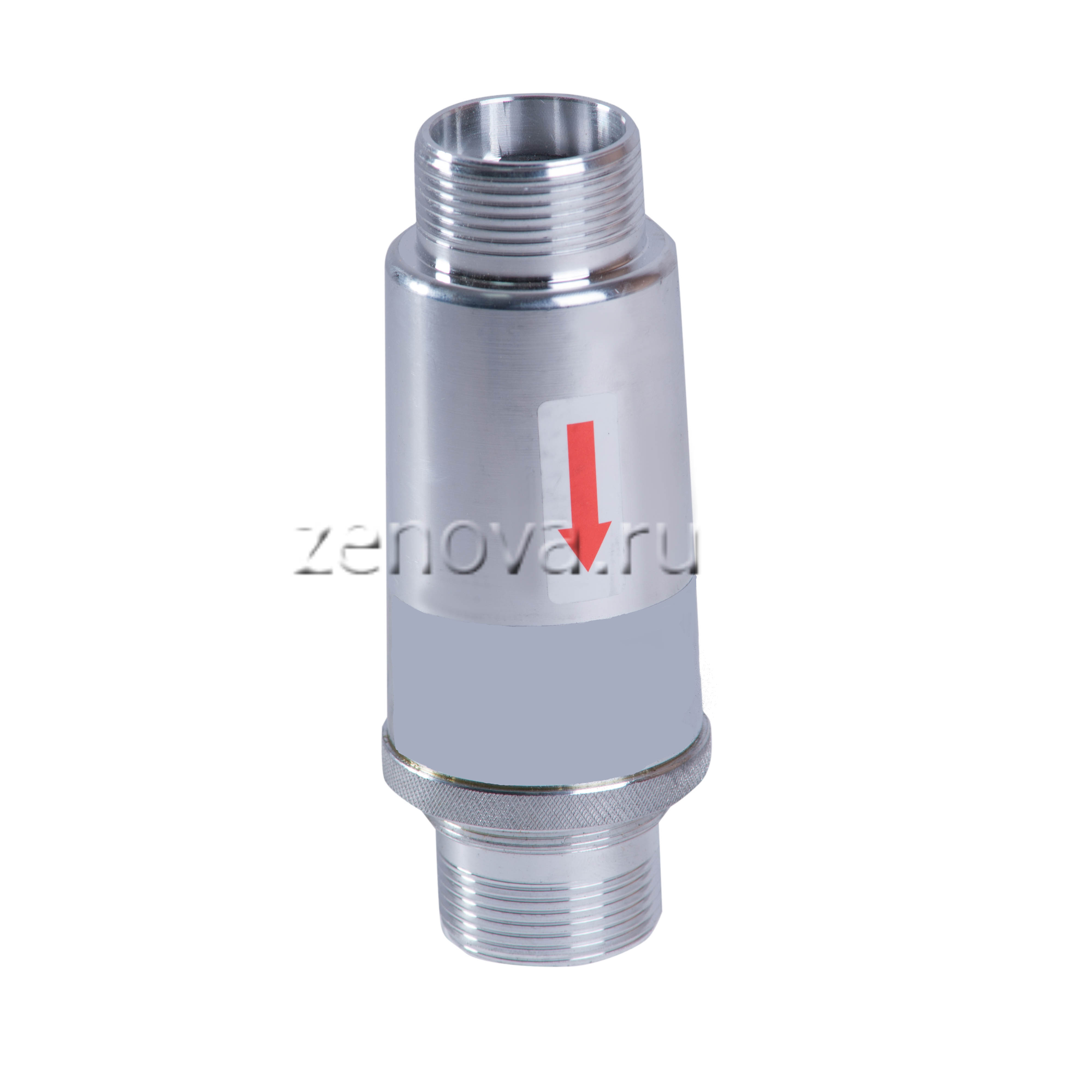

Предохранительный клапан RV032 GV02 (300-600 мбар)

Предохранительный клапан RV032 GV02 (300-600 мбар) предназначен для вихревых воздуходувок, рассчитанных на рабочее давление в диапазоне 300–600 мбар или аналогичный уровень вакуума. Максимально возможный расход воздуха через клапан — 680 м³/ч.  Вес клапана – 355 г. (проверено нами).

Клапан защищает воздуходувку от работы при избыточном давлении. В случае превышения допустимого давления (или вакуума) в системе он автоматически стравливает часть воздуха, предотвращая перегрев оборудования. Это особенно важно при непрерывной работе воздуходувки или насоса в системах, где допустимы незначительные утечки или натекания. Когда утечки полностью исключены, этот клапан не подойдёт – потребуется другое оборудование.

Эта деталь подходит преимущественно для систем водоподготовки. Если вода достаточно глубокая, клапан подойдет в том числе.

Принцип настройки клапана:

• В режиме нагнетания: при взгляде сверху вращение регулировочного винта по часовой стрелке увеличивает давление, против часовой – снижает.

• В режиме вакуума: при взгляде сверху вращение по часовой стрелке увеличивает глубину вакуума, против часовой – уменьшает.

Установка предохранительного клапана обязательна как в компрессорном, так и в вакуумном режимах. Настройка клапана в каждом случае имеет свои особенности. В видеоинструкции (пролистайте чуть ниже) подробно показано, как правильно отрегулировать клапан для обоих режимов (в компрессорном режиме таймкод – 4:42, в вакуумном – 9:35)

Как выбрать клапан:

Если диапазоны нескольких клапанов пересекаются, не выбирайте произвольно: выбирайте клапан, который ближе всего соответствует требуемому расходу и рабочим условиям (давление, присоединения, возможность регулировки). По возможности – берем ближайший номинал; если значение лежит ровно посередине, выбираем меньшую модель.

Пример:

• Для расхода 630 м³/ч — выбираем GV32;

• Для расхода 650 м³/ч — выбираем GV65;

• Для расхода 640 м³/ч — выбираем меньшую модель (GV32).
