Как правильно заливать масло в радиатор высокотемпературного насоса
Центробежные насосы для горячих масел ZY Technology LQRY
От 1 до 400 м3/час
Напор до 8 бар
0,75 - 110 кВт
Темп. до + 350 °С
Цена от 97 251 ₽
Центробежные высокотемпературные насосы ZY Technology LQRY позволяют перекачивать горячие масла температурой до +350 °C (кратковременно до +370 °C). Это консольные насосы, где насос и двигатель расположены на единой раме и соединены полумуфтой. Подробнее
Центробежный насос для горячих масел ZY Technology LQRY 26-20-100/2-C
Макс. расход (м³/час)
6
Макс. давление (м.в.ст.)
18
Рабочая точка
4.5 м³/час при 15 м.в.ст.
Мощность (кВт)
0.75
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
26 мм
Рабочая точка: 4.5 м³/час при 15 м.в.ст. Макс. расход: 6 м³/час. Макс. давление: 18 м.в.ст.. Мощность: 0.75 кВт. Макс. темп. жидкости: 350 °C. Входной патрубок: 26 мм мм.
97 251 ₽
6 947 ¥
Центробежный насос для горячих масел ZY Technology LQRY 50-32-150/2-C
Макс. расход (м³/час)
11
Макс. давление (м.в.ст.)
25
Рабочая точка
8 м³/час при 22 м.в.ст.
Мощность (кВт)
1.5
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
50 мм
Рабочая точка: 8 м³/час при 22 м.в.ст. Макс. расход: 11 м³/час. Макс. давление: 25 м.в.ст.. Мощность: 1.5 кВт. Макс. темп. жидкости: 350 °C. Входной патрубок: 50 мм мм.
122 394 ₽
8 742 ¥
Центробежный насос для горячих масел ZY Technology LQRY 50-32-160/2-C
Макс. расход (м³/час)
13
Макс. давление (м.в.ст.)
29
Рабочая точка
10 м³/час при 25 м.в.ст.
Мощность (кВт)
2.2
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
50 мм
Рабочая точка: 10 м³/час при 25 м.в.ст. Макс. расход: 13 м³/час. Макс. давление: 29 м.в.ст.. Мощность: 2.2 кВт. Макс. темп. жидкости: 350 °C. Входной патрубок: 50 мм мм.
134 534 ₽
9 610 ¥
Центробежный насос для горячих масел ZY Technology LQRY 50-32-200/2-C
Макс. расход (м³/час)
10
Макс. давление (м.в.ст.)
56
Рабочая точка
7.5 м³/час при 52.5 м.в.ст.
Мощность (кВт)
5.5
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
50 мм
Рабочая точка: 7.5 м³/час при 52.5 м.в.ст. Макс. расход: 10 м³/час. Макс. давление: 56 м.в.ст.. Мощность: 5.5 кВт. Макс. темп. жидкости: 350 °C. Входной патрубок: 50 мм мм.
192 506 ₽
13 750 ¥
Центробежный насос для горячих масел ZY Technology LQRY 50-50-170/2-C
Макс. расход (м³/час)
18
Макс. давление (м.в.ст.)
35
Рабочая точка
12.5 м³/час при 32 м.в.ст.
Мощность (кВт)
4
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
50 мм
Рабочая точка: 12.5 м³/час при 32 м.в.ст. Макс. расход: 18 м³/час. Макс. давление: 35 м.в.ст.. Мощность: 4 кВт. Макс. темп. жидкости: 350 °C. Входной патрубок: 50 мм мм.
175 347 ₽
12 525 ¥
Центробежный насос для горячих масел ZY Technology LQRY 65-40-200/2-C
Макс. расход (м³/час)
30
Макс. давление (м.в.ст.)
55
Рабочая точка
25 м³/час при 50 м.в.ст.
Мощность (кВт)
7.5
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
65 мм
Рабочая точка: 25 м³/час при 50 м.в.ст. Макс. расход: 30 м³/час. Макс. давление: 55 м.в.ст.. Мощность: 7.5 кВт. Макс. темп. жидкости: 350 °C. Входной патрубок: 65 мм мм.
207 558 ₽
14 826 ¥
Центробежный насос для горячих масел ZY Technology LQRY 65-50-180/2-C
Макс. расход (м³/час)
38
Макс. давление (м.в.ст.)
35
Рабочая точка
32 м³/час при 32 м.в.ст.
Мощность (кВт)
5.5
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
65 мм
Рабочая точка: 32 м³/час при 32 м.в.ст. Макс. расход: 38 м³/час. Макс. давление: 35 м.в.ст.. Мощность: 5.5 кВт. Макс. темп. жидкости: 350 °C. Входной патрубок: 65 мм мм.
199 584 ₽
14 256 ¥
Центробежный насос для горячих масел ZY Technology LQRY 65-50-170/2-C
Макс. расход (м³/час)
45
Макс. давление (м.в.ст.)
28
Рабочая точка
40 м³/час при 25 м.в.ст.
Мощность (кВт)
5.5
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
65 мм
Рабочая точка: 40 м³/час при 25 м.в.ст. Макс. расход: 45 м³/час. Макс. давление: 28 м.в.ст.. Мощность: 5.5 кВт. Макс. темп. жидкости: 350 °C. Входной патрубок: 65 мм мм.
198 419 ₽
14 173 ¥
Центробежный насос для горячих масел ZY Technology LQRY 80-50-180/2-C
Макс. расход (м³/час)
50
Макс. давление (м.в.ст.)
45
Рабочая точка
40 м³/час при 40 м.в.ст.
Мощность (кВт)
7.5
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
80 мм
Рабочая точка: 40 м³/час при 40 м.в.ст. Макс. расход: 50 м³/час. Макс. давление: 45 м.в.ст.. Мощность: 7.5 кВт. Макс. темп. жидкости: 350 °C. Входной патрубок: 80 мм мм.
217 638 ₽
15 546 ¥
Центробежный насос для горячих масел ZY Technology LQRY 100-65-200/2-C
Макс. расход (м³/час)
93
Макс. давление (м.в.ст.)
45
Рабочая точка
80 м³/час при 40 м.в.ст.
Мощность (кВт)
15
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
100 мм
Рабочая точка: 80 м³/час при 40 м.в.ст. Макс. расход: 93 м³/час. Макс. давление: 45 м.в.ст.. Мощность: 15 кВт. Макс. темп. жидкости: 350 °C. Входной патрубок: 100 мм мм.
284 130 ₽
20 295 ¥
Центробежный насос для горячих масел ZY Technology LQRY 100-65-230/2-C
Макс. расход (м³/час)
115
Макс. давление (м.в.ст.)
60
Рабочая точка
100 м³/час при 55 м.в.ст.
Мощность (кВт)
22
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
100 мм
Рабочая точка: 100 м³/час при 55 м.в.ст. Макс. расход: 115 м³/час. Макс. давление: 60 м.в.ст.. Мощность: 22 кВт. Макс. темп. жидкости: 350 °C. Входной патрубок: 100 мм мм.
390 306 ₽
27 879 ¥
Центробежный насос для горячих масел ZY Technology LQRY 100-65-240/2-C
Макс. расход (м³/час)
115
Макс. давление (м.в.ст.)
75
Рабочая точка
100 м³/час при 70 м.в.ст.
Мощность (кВт)
30
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
100 мм
Рабочая точка: 100 м³/час при 70 м.в.ст. Макс. расход: 115 м³/час. Макс. давление: 75 м.в.ст.. Мощность: 30 кВт. Макс. темп. жидкости: 350 °C. Входной патрубок: 100 мм мм.
468 329 ₽
33 452 ¥
Центробежный насос для горячих масел ZY Technology LQRY 100-65-257/2-C
Макс. расход (м³/час)
120
Макс. давление (м.в.ст.)
88
Рабочая точка
100 м³/час при 80 м.в.ст.
Мощность (кВт)
37
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
100 мм
Рабочая точка: 100 м³/час при 80 м.в.ст. Макс. расход: 120 м³/час. Макс. давление: 88 м.в.ст.. Мощность: 37 кВт. Макс. темп. жидкости: 350 °C. Входной патрубок: 100 мм мм.
484 554 ₽
34 611 ¥
Центробежный насос для горячих масел ZY Technology LQRY 125-100-220/2-C
Макс. расход (м³/час)
185
Макс. давление (м.в.ст.)
50
Рабочая точка
160 м³/час при 45 м.в.ст.
Мощность (кВт)
37
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
125 мм
Рабочая точка: 160 м³/час при 45 м.в.ст. Макс. расход: 185 м³/час. Макс. давление: 50 м.в.ст.. Мощность: 37 кВт. Макс. темп. жидкости: 350 °C. Входной патрубок: 125 мм мм.
608 454 ₽
43 461 ¥
Центробежный насос для горячих масел ZY Technology LQRY 125-100-250/2-C
Макс. расход (м³/час)
245
Макс. давление (м.в.ст.)
65
Рабочая точка
200 м³/час при 60 м.в.ст.
Мощность (кВт)
55
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
125 мм
Рабочая точка: 200 м³/час при 60 м.в.ст. Макс. расход: 245 м³/час. Макс. давление: 65 м.в.ст.. Мощность: 55 кВт. Макс. темп. жидкости: 350 °C. Входной патрубок: 125 мм мм.
676 368 ₽
48 312 ¥
Центробежный насос для горячих масел ZY Technology LQRY 125-100-257/2-C
Макс. расход (м³/час)
320
Макс. давление (м.в.ст.)
80
Рабочая точка
260 м³/час при 70 м.в.ст.
Мощность (кВт)
75
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
125 мм
Рабочая точка: 260 м³/час при 70 м.в.ст. Макс. расход: 320 м³/час. Макс. давление: 80 м.в.ст.. Мощность: 75 кВт. Макс. темп. жидкости: 350 °C. Входной патрубок: 125 мм мм.
1 033 956 ₽
73 854 ¥
Центробежный насос для горячих масел ZY Technology LQRY 125-100-270/2-C
Макс. расход (м³/час)
360
Макс. давление (м.в.ст.)
80
Рабочая точка
300 м³/час при 70 м.в.ст.
Мощность (кВт)
90
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
125 мм
Рабочая точка: 300 м³/час при 70 м.в.ст. Макс. расход: 360 м³/час. Макс. давление: 80 м.в.ст.. Мощность: 90 кВт. Макс. темп. жидкости: 350 °C. Входной патрубок: 125 мм мм.
1 107 414 ₽
79 101 ¥
Центробежный насос для горячих масел ZY Technology LQRY 150-125-270/2-C
Макс. расход (м³/час)
400
Макс. давление (м.в.ст.)
80
Рабочая точка
340 м³/час при 76 м.в.ст.
Мощность (кВт)
110
Макс. темп. жидкости (°C)
350
Входной патрубок (мм)
150 мм
Рабочая точка: 340 м³/час при 76 м.в.ст. Макс. расход: 400 м³/час. Макс. давление: 80 м.в.ст.. Мощность: 110 кВт. Макс. темп. жидкости: 350 °C. Входной патрубок: 150 мм мм.
1 519 056 ₽
108 504 ¥
Центробежные насосы для горячих масел ZY Technology LQRY - справочная информация
Центробежные высокотемпературные насосы ZY Technology LQRY позволяют перекачивать горячие масла температурой до +350 °C (кратковременно до +370 °C). Это консольные насосы, где насос и двигатель расположены на единой раме и соединены полумуфтой. Такая конструкция позволяет заменять насосную часть и двигатель независимо друг от друга. Серия LQRY — это бюджетные насосы, хотя и не достигающие по долговечности и надежности уровня европейских аналогов, однако позволяющие решать многие производственные задачи по перекачиванию горячих масел.

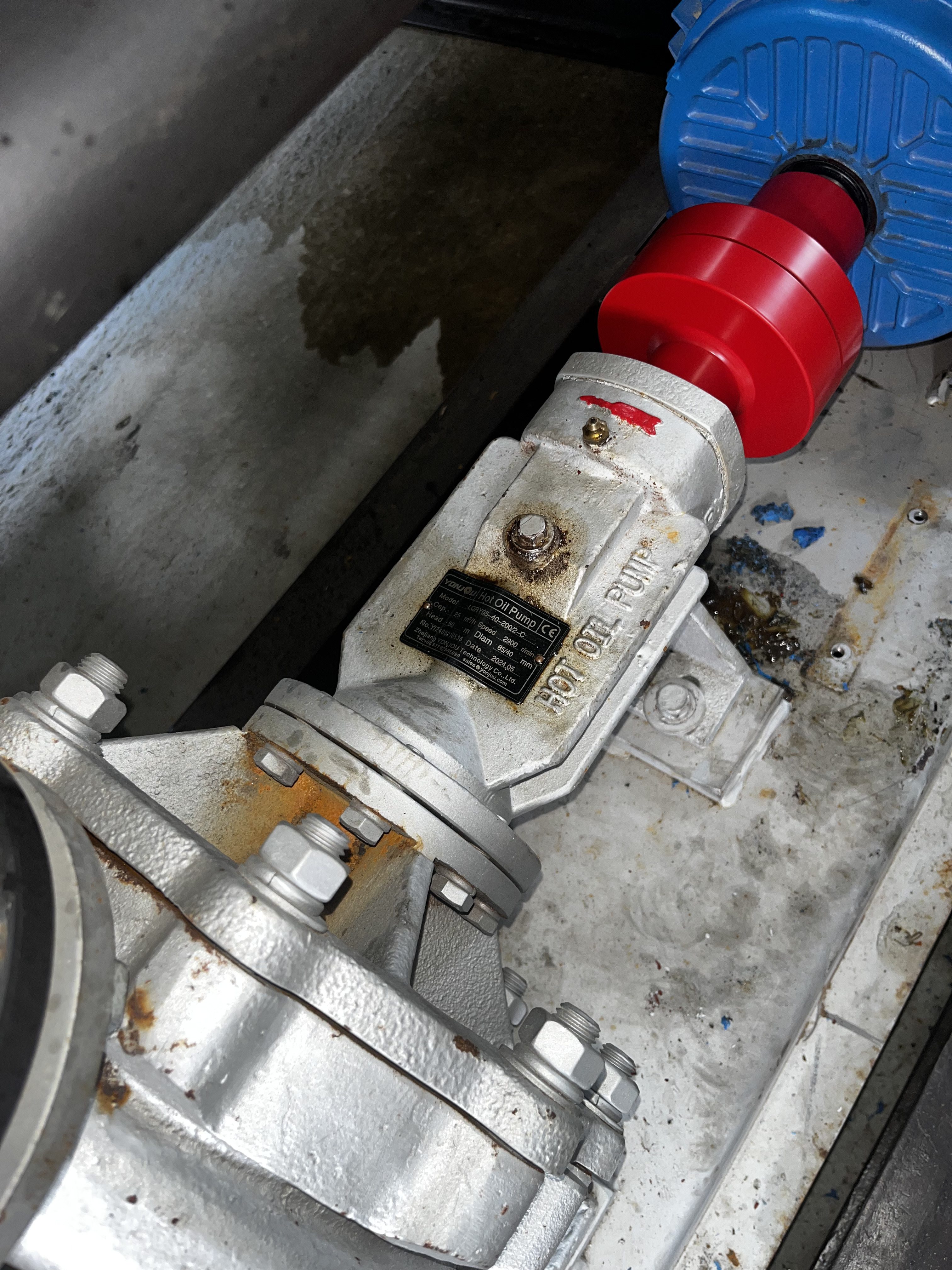

Конструктивные особенности
- На выходе из рабочей камеры стоит дополнительное уплотнение с пропиткой из графита/PTFE. Оно устойчиво к высокой температуре и позволяет резко уменьшить циркуляцию раскаленного масла в промежуточной камере насоса (в радиаторе), это позволяет защитить манжету от воздействия высокой температуры. А еще это позволяет добиться минимальных утечек масла.
- В задней части радиатора расположена манжета. Промежуточная камера имеет дополнительное оребрение для ускорения отвода тепла.
- Наличие промежуточной камеры охлаждения вынуждает использовать удлиненный вал насоса. В насосе 2 подшипника: один находится ближе к рабочей камере, а другой ближе к двигателю, оба в радиаторе.
Расшифровка обозначения насосов LQRY
Для примера расшифруем маркировку насоса LQRY 50-32-150/2-C
50 - означает диаметр входного патрубка в мм
32 - означает диаметр выходного патрубка в мм
150 - означает номинальный диаметр рабочего колеса в мм
2 - означает полюсность электродвигателя (2900 оборотов в минуту)
C - стандартное исполнение (насос+двигатель)
Условия эксплуатации
- Температура окружающей среды (желательно) не должна превышать +35 °C. Хотя производитель указывает возможность эксплуатации до температуры в +50 °C.
- Вес трубопроводов не должен приходиться на насос. Если к насосу подключаются длинные и тяжелые трубопроводы, предусмотрите для них необходимые опоры и подвесы.
- Если вы используете на входе в насос давление выше 1 атм., то будьте готовы к тому, что уплотнение будет протекать и возникнет необходимость менять его чаще.
- Максимальная вязкость от 1 до 150 сСт.
- Насос должен устанавливаться на жесткую сплошную поверхность (например, на железобетонную плиту). Установка насоса на металлические фермы не желательна, так как при повышении температуры жесткость металла падает. При установке насоса на металлическое основание или на недостаточно ровную поверхность придется мириться с небольшими утечками масла.
- В спецификации к насосам указано номинальное потребление тока. В реальности оно может отличаться и превышать номинальное в 1,5 раза. Это нужно учитывать при подборе автомата защиты.
Материалы конструкции
Насосы серии LQRY сделаны из следующих материалов:
- Корпус и рабочее колесо сделаны из чугуна.
- Вал насоса из специального высокотемпературного сплава нержавеющей стали, устойчивой к высоким температурам.
- Сальниковая набивка из графита/PTFE.
- Армированная манжета в металлической обойме.
Электродвигатель
Все насосы оборудованы стандартными трехфазными двигателями:
- количество оборотов 2900 об/мин (2 пары полюсов), напряжение 380 В, частота 50 Гц.
- мощность двигателей 0,75 кВт ~ 110 кВт (в зависимости от модели)
Видео
Как выставить соосность без специального оборудования
Какое масло заливать в высокотемпературный насос?
Отзывы (5)
Андрей М.
Хорошие насосы, но не без недостатков
Производство теплогенераторов и котлов, циркуляция масла в системе теплообмена
Используют модель: LQRY 65-50-170/2-CОтзыв оставлен: 29.01.2021.
Мы производим теплогенераторы и котлы. Для их работы нужны высокотемпературные насосы для циркуляции термальных масел.
Среди прочих аналогов выбрали насосы LQRY от Зеновы. В целом, модельный ряд этих насосов неплохой и отвечает на разные нужды по производительности, а также умеренные цены.
Эти насосы гоняют масло в системе теплообмена, температура достигает, в зависимости от нужд процесса, от 150 до 300 градусов.
Они работают как в помещениях, так и на открытом воздухе, в том числе при отрицательных температурах.
За все время работы наших котлов с этими насосами клиенты отмечают в целом высокое качество насосных частей и электродвигателей. Однако уплотнения не идеальные. Бывает, что масло через них подтекает. Есть покупатели котлов, которые на это жалуются, а другие нет. Для пользователей котлов, у кого термальные масла недорогие, небольшие протечки не вызывают проблем.
Вывод: насосы LQRY используем с 2018 года. Они, бывает, подтекают, но невысокая цена и возможность решить проблемы на месте перекрывают этот недостаток. Все равно будет дешевле, чем дорогие аналоги.
Иван Григорьевич
Хороший насос для горячего масла
Производство асфальта, циркуляция масла в маслогрейном котле
Используют модель: LQRY 80-50-180/2-CОтзыв оставлен: 02.06.2021.
Пять лет назад начали работать на маслогрейном котле. Изначально там стоял южнокорейский насос, проработал он три года и вышел из строя. Долго разбираться с ним не стали и убрали в сторону. Обратились в компанию Зенова, нам подобрали насос LQRY 80-50-180/2-с. Уже год работаем с новым насосом при температуре 230-250 градусов. Протечек нет, работает хорошо.
Сергей Х.
Хороший насос. Выдает заявленную производительность.
Асфальтовый завод, испытание модернизированной системы нагрева битума
Используют модель: LQRY 80-50-180/2-CОтзыв оставлен: 02.06.2021.

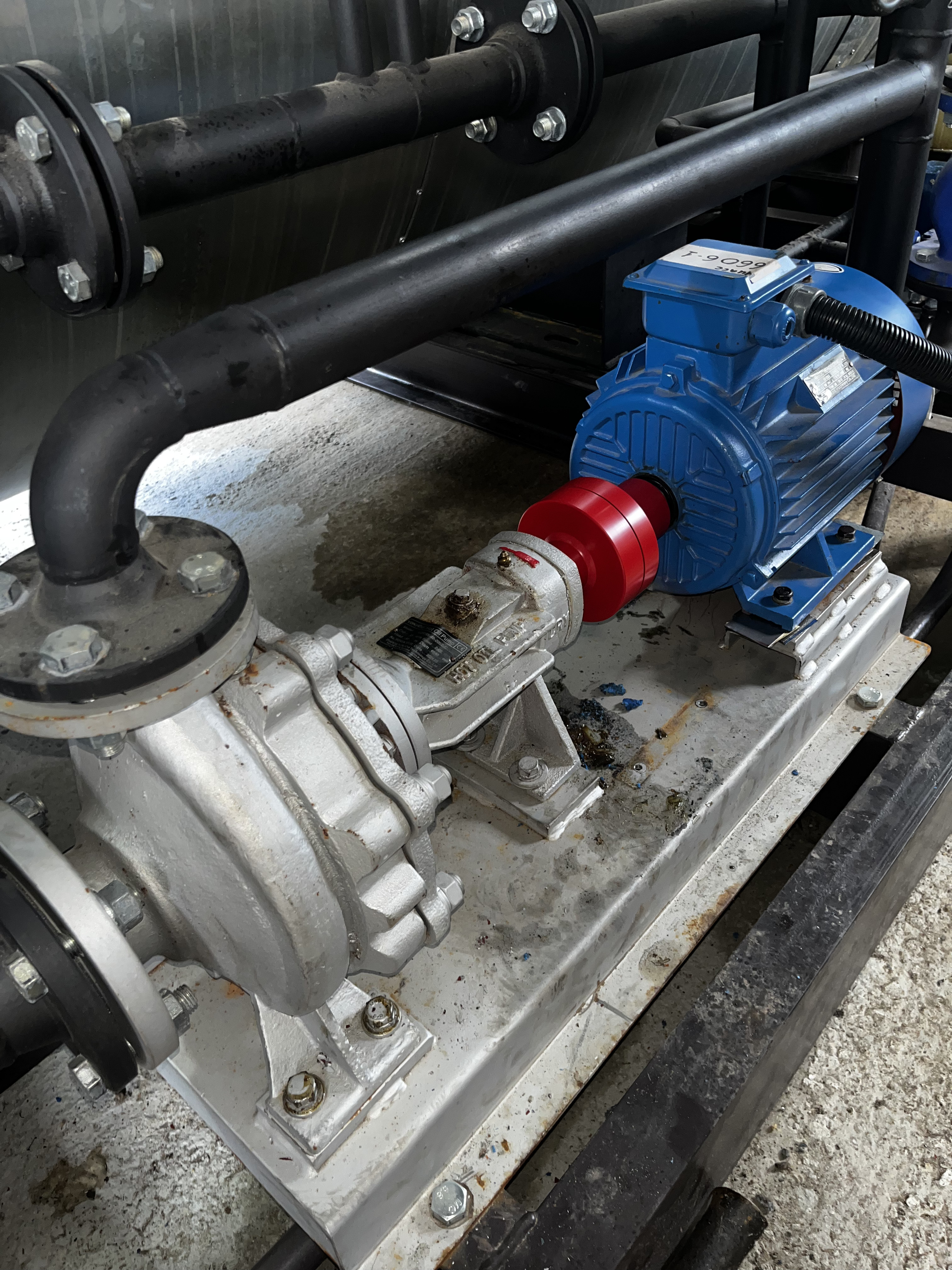

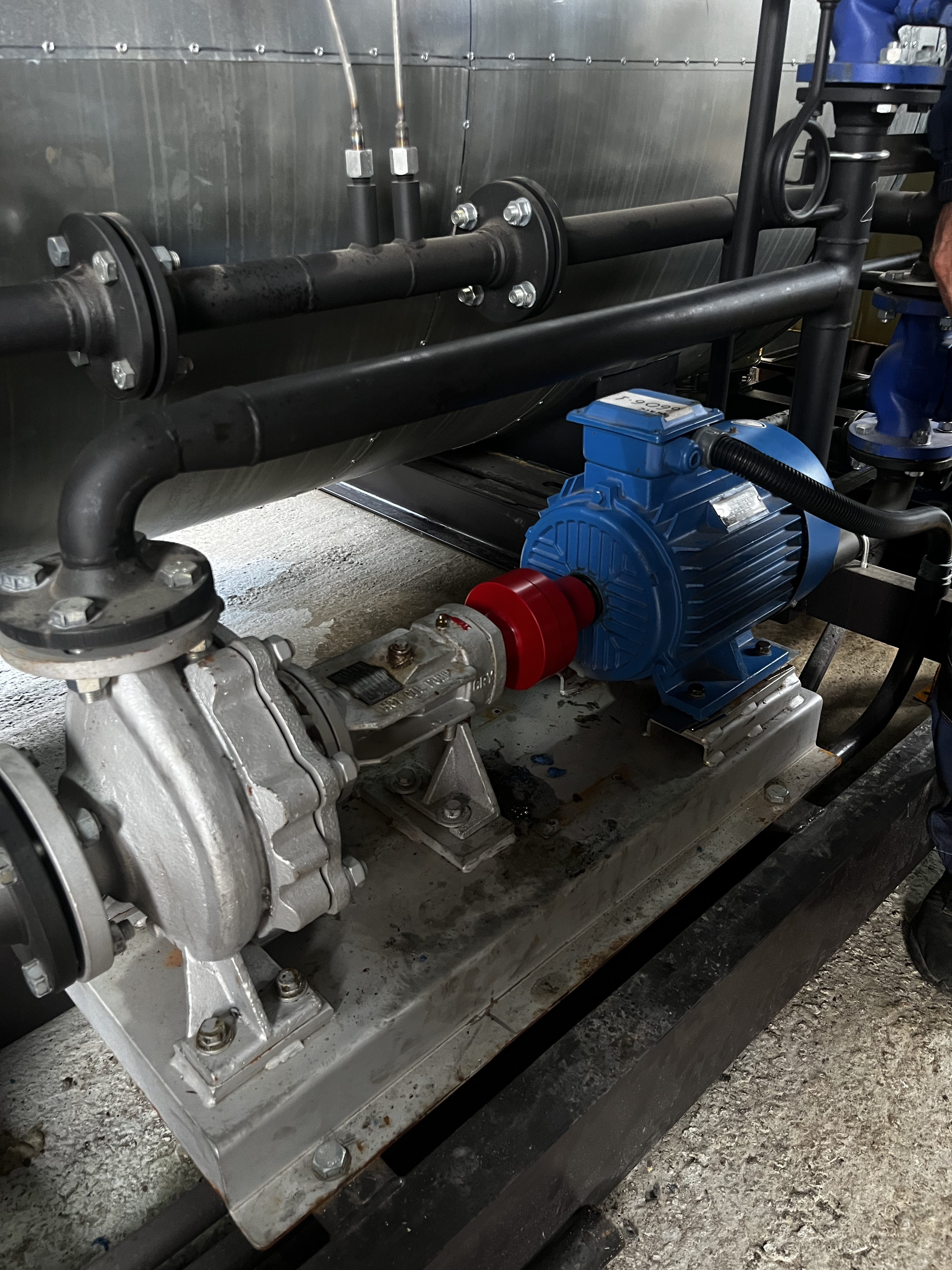

Приобретали насос для испытания модернизированной системы нагрева битума. Хотели повысить объем циркуляции масла в маслогрейном котле. Испытания не увенчались успехом, но насос LQRY 80-50-180/2-с тут ни при чем. Нужно отметить, что насос выдавал заявленные параметры. Дело в том, что нам понадобилось еще большее давление, но центробежный насос не может дать такого давления. Поэтому было принято решение подобрать насос шестеренный с большой производительностью. Шестеренный насос мы также купили в Зенова, теперь все работает отлично.
Игорь Анатольевич
Хорошие насосы!
Производство мебели, циркуляция горячего масла
Используют модель: LQRY 65-50-180/2-CОтзыв оставлен: 04.05.2021.
Приобрели два насоса LQRY 65-50-180/2c в 2019 году. Установили их в состав маслогрейного котла для циркуляции горячего масла в нагревательной плите, где происходит процесс ламинации древесины. Температура масла от 200 до 230 градусов. Давления большого в линий нет, потому что нет подъемов линий выше одного метра. Есть несколько отводов на 180 градусов, но это не создает большого сопротивления насосу. За все время работы (а это почти круглосуточное производство) проблем с насосами не было ни разу. Но есть нюанс, который удивил нас при обслуживании данных насосов. Во время плановой замены подшипников (мы не ждем когда они неожиданно выйдут из строя) это тот факт, что насосы мы купили одинаковые, а подшипники оказались разные.
Денис Геннадьевич
Надежный насос. Держит заявленную производителем температуру.
Поставка бункерного топлива для российских и иностранных судов, испытание нагревательной установки
Используют модель: LQRY 26-20-100/2-CОтзыв оставлен: 04.05.2021.
Мы поставляем бункерное топливо для российских и иностранных судов в портах Приморского края и Хабаровского края.
Купили насос высокотемпературный LQRY 26-20-100/2-с в производственный цех для испытания нагревательной установки. Нагрели масло до температуры 450°. Масло циркулировало по магистрали 4 часа. LQRY 26-20-100/2с не протекал и работал в штатном режиме не смотря на то, что температура была превышена на сто градусов от максимально заявленной заводом изготовителем. В итоге наша установка не прошла тест, а насос как новенький стоит без следов протечек, только краска поменяла цвет от высокой температуры.
