Насосы с магнитной муфтой Kaix MDP - справочная информация
Герметичные насосы с магнитной муфтой Kaix MDP (Китай) с проточной частью из полипропилена могут перекачивать слабые кислотные, щелочные и другие химические растворы плотностью до 1300 кг/м3. Температура перекачиваемой жидкости должна быть в пределах от 0 до +80 °C (при продолжительной работе до +60 °C). Насосы имеют абсолютно герметичную конструкцию, между валом двигателя и рабочим колесом нет прямого соединения - вращающийся момент от двигателя к рабочему колесу передается электромагнитным путем. Компактность насосов позволяет легко интегрировать их в системы оборудования химической, фармацевтической, целлюлозно-бумажной, гальванической промышленности.
Конструктивные исполнения серии
- Исполнение R - стандартные модели с патрубками под шланг.
- Исполнение RM - стандартные модели с резьбовыми патрубками.
- Исполнение RZ - малорасходные модели с увеличенным рабочим колесом, создающим высокий напор. Патрубки под шланг.
- Исполнение RZM аналогично RZ, но с резьбовыми патрубками.

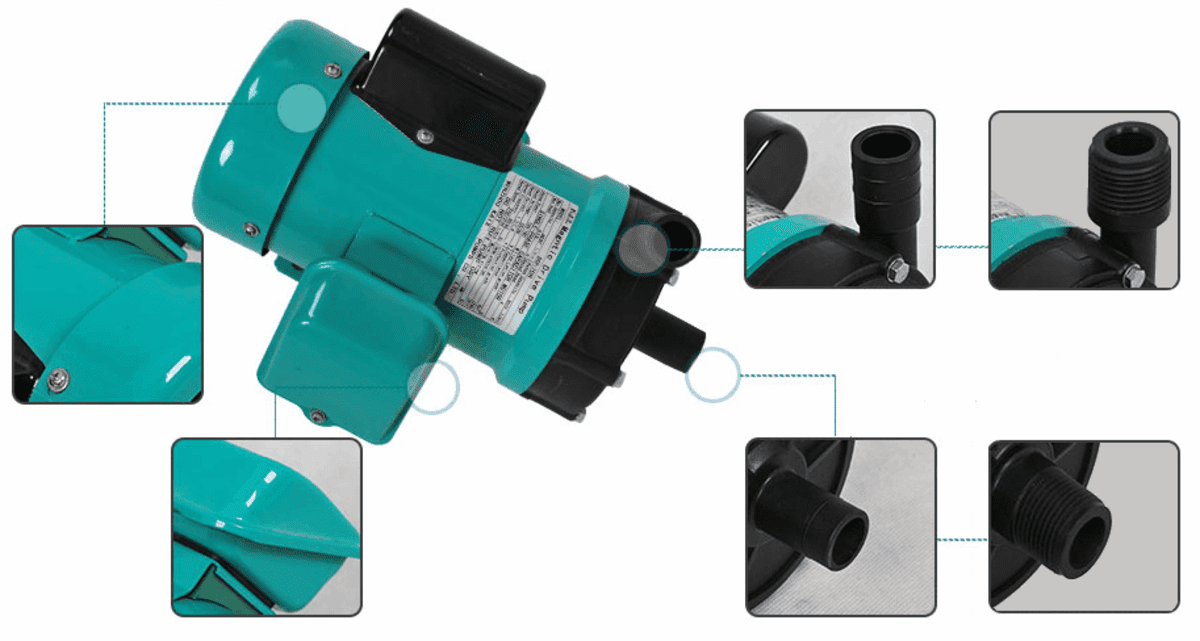

Изображение 1. Насос Kaix MDP
Полные характеристики
Максимальный поток насосов 10-15-16-27-33-40-45-60-86-120-220 л/мин.
Максимальный напор 2,7-3,1-3,8- 4,6-5,6-6,7-8,0-8,6-10,5-14,3 м.
Рабочее напряжение однофазного 220 В или трехфазного 380 В переменного тока.
Частота питания 50 Гц.
Мощность двигателей 10-15-25-65-90-150-250-370 Вт.
Условия эксплуатации
Плотность перекачиваемой жидкости до 1,1-1,2-1,3 кг/дм3.
Допустимый диапазон температуры окружающей среды составляет от 0 до +40 °C.
Допустимый диапазон температуры жидкости составляет от 0 до +80 °C (при непрерывном режиме работы лучше ограничить температуру до +60 °C).
Горизонтальная установка.
Не допускается работа насоса в режиме сухого хода (без жидкости).
Условное обозначение
MDP-20R-220
MDP - магнитный насос (Magnetic drive pump)
20 - типоразмер
R - патрубки под шланг (RZ - патрубки под шланг и увеличенное рабочее колесо, RM- резьбовые патрубки, RZM - резьбовые патрубки и увеличенное рабочее колесо)
220 - напряжение источника питания 220 В (вариант — 380 В)
Основные материалы
Корпус (casing) - Полипропилен
Рабочее колесо (impeller) - Полипропилен (PP)
Вал (shaft) и шайба - Алюмоксидная керамика (95 ceramic)
Втулки (bearing) - Тефлон (PTFE)
Уплотнения (o-ring) - Витон (FKM)
Магниты (magnet) - Ферритовый сплав
Болты - Нержавеющая сталь.
Ключевые особенности






Видео
Отзывы (1)

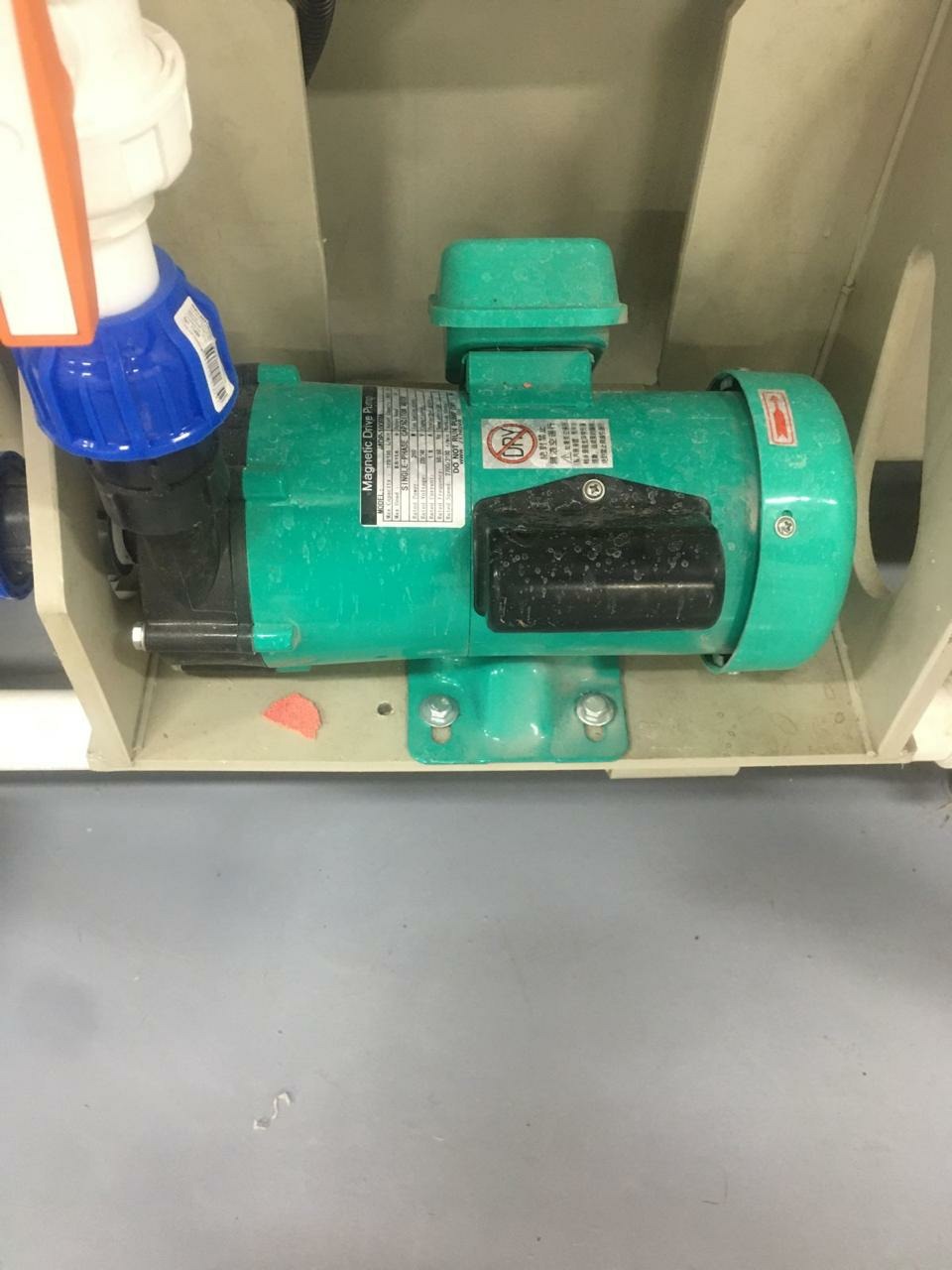

Раствор содержит гипофосфит натрия, уксуснокислый никель, уксусную кислоту и воду. Температура раствора обычная комнатная.
Работает насос с лета 2020 года и по сей день, производительность заявленная в норме, протекания нет.
Фото прислать не можем, потому что насос установлен внутри агрегата.
