Как работает центробежный насос с магнитной муфтой
Герметичные насосы ZY Technology CQB-F
От 1 до 70 м3/час
Напор до 53 метров
0,25 - 30 кВт
футерованы PTFE
от -20 до +80 °С
Цена от 39 686 ₽
Герметичные насосы CQB-F с магнитной муфтой – это серия насосов футерованных фторопластом, они могут перекачивать высококонцентрированные кислоты, щелочи, сильные окислители, органические растворители. Насосы имеют консольно-моноблочную конструкцию. Подробнее
| Модель | Рабочая точка | Макс. расход | Макс. давление | Мощность | Материал проточной части | Максимальная плотность | Входной патрубок | Наличие | Цена |
|---|---|---|---|---|---|---|---|---|---|
| 1.6 м³/час при 7 м.в.ст. | 1.8 | 7.2 | 0.37 | Фторопласт FEP | 1.2 | 20 мм | Едет на склад 1 шт. | 39 686 ₽ 3 053 ¥ | |
| 2.5 м³/час при 10 м.в.ст. | 3 | 12 | 0.37 | Фторопласт FEP | 1.2 | 25 мм | - | 47 549 ₽ 3 658 ¥ | |
| 2 м³/час при 30 м.в.ст. | 3 | 34 | 1.5 | Фторопласт FEP | 1.2 | 25 мм | - | 103 709 ₽ 7 978 ¥ | |
| 2 м³/час при 30 м.в.ст. | 3 | 34 | 2.2 | Фторопласт FEP | 1.8 | 25 мм | - | 113 818 ₽ 8 755 ¥ | |
| 5.5 м³/час при 20 м.в.ст. | 6 | 23 | 1.1 | Фторопласт FEP | 1.3 | 32 мм | Едет на склад более 3 шт. | 66 269 ₽ 5 098 ¥ | |
| 5.5 м³/час при 20 м.в.ст. | 6 | 23 | 2.2 | Фторопласт FEP | 1.8 | 32 мм | - | 102 211 ₽ 7 862 ¥ | |
| 6 м³/час при 32 м.в.ст. | 7 | 35 | 3 | Фторопласт FEP | 1.2 | 40 мм | - | 118 685 ₽ 9 130 ¥ | |
| 6 м³/час при 32 м.в.ст. | 7 | 35 | 4 | Фторопласт FEP | 1.5 | 40 мм | - | 144 893 ₽ 11 146 ¥ | |
| 6 м³/час при 32 м.в.ст. | 7 | 35 | 5.5 | Фторопласт FEP | 1.8 | 40 мм | - | 164 736 ₽ 12 672 ¥ | |
| 12.5 м³/час при 20 м.в.ст. | 17.5 | 23 | 2.2 | Фторопласт FEP | 1.4 | 50 мм | Едет на склад более 3 шт. | 73 008 ₽ 5 616 ¥ | |
| 12.5 м³/час при 20 м.в.ст. | 17.5 | 23 | 3 | Фторопласт FEP | 1.8 | 50 мм | - | 95 472 ₽ 7 344 ¥ | |
| 12.5 м³/час при 20 м.в.ст. | 17.5 | 23 | 3 | Фторопласт FEP | 1.8 | 50 мм | Едет на склад 1 шт. | 131 414 ₽ 10 109 ¥ | |
| 12.5 м³/час при 32 м.в.ст. | 17.5 | 35 | 4 | Фторопласт FEP | 1.3 | 50 мм | Едет на склад 2 шт. | 125 424 ₽ 9 648 ¥ | |
| 12.5 м³/час при 32 м.в.ст. | 17.5 | 35 | 5.5 | Фторопласт FEP | 1.6 | 50 мм | - | 161 366 ₽ 12 413 ¥ | |
| 12.5 м³/час при 32 м.в.ст. | 17.5 | 35 | 7.5 | Фторопласт FEP | 1.8 | 50 мм | - | 166 982 ₽ 12 845 ¥ | |
| 12.5 м³/час при 50 м.в.ст. | 18 | 53 | 7.5 | Фторопласт FEP | 1.2 | 50 мм | На складе 1 шт. | 230 256 ₽ 17 712 ¥ | |
| 12.5 м³/час при 50 м.в.ст. | 18 | 53 | 11 | Фторопласт FEP | 1.7 | 50 мм | - | 275 558 ₽ 21 197 ¥ | |
| 12.5 м³/час при 50 м.в.ст. | 18 | 53 | 15 | Фторопласт FEP | 1.8 | 50 мм | - | 284 918 ₽ 21 917 ¥ | |
| 25 м³/час при 20 м.в.ст. | 30 | 23 | 4 | Фторопласт FEP | 1.3 | 65 мм | - | 131 414 ₽ 10 109 ¥ | |
| 25 м³/час при 20 м.в.ст. | 30 | 23 | 5.5 | Фторопласт FEP | 1.8 | 65 мм | На складе более 3 шт. | 170 726 ₽ 13 133 ¥ | |
| 25 м³/час при 32 м.в.ст. | 30 | 35 | 4 | Фторопласт FEP | 1.2 | 65 мм | - | 169 603 ₽ 13 046 ¥ | |
| 25 м³/час при 32 м.в.ст. | 30 | 35 | 5.5 | Фторопласт FEP | 1.6 | 65 мм | - | 188 323 ₽ 14 486 ¥ | |
| 25 м³/час при 50 м.в.ст. | 30 | 53 | 11 | Фторопласт FEP | 1.3 | 65 мм | Едет на склад 1 шт. | 365 414 ₽ 28 109 ¥ | |
| 25 м³/час при 50 м.в.ст. | 30 | 53 | 15 | Фторопласт FEP | 1.8 | 65 мм | - | 376 272 ₽ 28 944 ¥ | |
| 50 м³/час при 20 м.в.ст. | 60 | 23 | 7.5 | Фторопласт FEP | 1.3 | 80 мм | На складе 2 шт. | 229 507 ₽ 17 654 ¥ | |
| 50 м³/час при 20 м.в.ст. | 60 | 23 | 11 | Фторопласт FEP | 1.8 | 80 мм | На складе 1 шт. | 275 558 ₽ 21 197 ¥ | |
| 50 м³/час при 32 м.в.ст. | 60 | 34 | 11 | Фторопласт FEP | 1.2 | 80 мм | - | 354 182 ₽ 27 245 ¥ | |
| 50 м³/час при 32 м.в.ст. | 60 | 34 | 15 | Фторопласт FEP | 1.6 | 80 мм | - | 363 168 ₽ 27 936 ¥ | |
| 50 м³/час при 32 м.в.ст. | 60 | 34 | 18.5 | Фторопласт FEP | 1.8 | 80 мм | - | 376 272 ₽ 28 944 ¥ | |
| 50 м³/час при 50 м.в.ст. | 60 | 53 | 18.5 | Фторопласт FEP | 1.2 | 80 мм | - | 441 792 ₽ 33 984 ¥ | |
| 50 м³/час при 50 м.в.ст. | 60 | 53 | 22 | Фторопласт FEP | 1.5 | 80 мм | - | 469 872 ₽ 36 144 ¥ | |
| 50 м³/час при 50 м.в.ст. | 60 | 53 | 30 | Фторопласт FEP | 1.8 | 80 мм | - | 532 771 ₽ 40 982 ¥ | |
| 100 м³/час при 20 м.в.ст. | 120 | 24 | 11 | Фторопласт FEP | 1.2 | 100 мм | - | 423 072 ₽ 32 544 ¥ | |
| 100 м³/час при 20 м.в.ст. | 120 | 24 | 18.5 | Фторопласт FEP | 1.8 | 100 мм | - | 445 536 ₽ 34 272 ¥ | |
| 100 м³/час при 32 м.в.ст. | 120 | 36 | 18.5 | Фторопласт FEP | 1.2 | 100 мм | - | 535 392 ₽ 41 184 ¥ | |
| 100 м³/час при 32 м.в.ст. | 120 | 36 | 30 | Фторопласт FEP | 1.8 | 100 мм | - | 614 016 ₽ 47 232 ¥ |
Герметичные насосы ZY Technology CQB-F - справочная информация
Герметичные насосы CQB-F с магнитной муфтой – это серия насосов футерованных фторопластом, они могут перекачивать высококонцентрированные кислоты, щелочи, сильные окислители, органические растворители. Насосы имеют консольно-моноблочную конструкцию. Рабочее колесо насоса вращается синхронно с двигателем, крутящий момент передается не механическим, а электромагнитным путем, который обеспечивает насосу 100% герметичность. Максимальный расход жидкости может составлять 120 м³/час, а напор до 53 метров.
Это насосы с весьма удачным ценником, при этом они обеспечивают надежную работу, удобное использование и техническое обслуживание. КПД насосов CQB-F достигает 62 %.
Расшифровка кода
Разберем расшифровку артикула на примере модели CQB 20-15-75-Fe-PPS-003:
CQB - серия;
20 - диаметр входного фланца (мм);
15 - диаметр выходного фланца (мм);
75 - номинальный диаметр рабочего колеса (мм);
Fe - материал магнитной муфты феррит (Nd - неодим);
PPS - пластиковый стакан (М - металлический)
003 - мощность 0,25 кВт (011 - 1,1/022 - 2,2/040 - 4 и т.д.)
Условия эксплуатации
- Серия состоит из моделей с ферритовой магнитной муфтой (Fe), рассчитанных на максимальную плотность жидкости 1,4 кг/дм³ и моделей с неодимовой магнитной муфтой (Nd), способных перекачивать жидкости плотностью до 1,8 кг/дм³.
- Максимальная температура жидкости для моделей из фторопласта FEP ограничена +80 °C (модели выдерживают и +100 °C, но завод все же рекомендует +80°C для гарантированной надежности). Если использовать модели из PFA (привозятся под заказ), то они выдерживают до +140 °C. Однако такой фокус пройдет только при использовании ферритовых магнитов. Редкоземельные же магниты из неодима не будут работать при температурах свыше +100 °C независимо от материала футеровки корпуса.
Материалы конструкции
- Корпус насоса выполнен из чугуна. При этом проточная часть футерована фторопластом FEP (опционально PFA).
- Исключение составляют некоторые небольшие насосы, которые полнлостью выполнены из фторопласта FEP без чугунной основы.
- Рабочее колесо из фторопласта FEP (опционально PFA).
- Вал из нерж. стали AISI 304 (не контактирует с перекачиваемой жидкостью).
- Корпус двигатели выполнен из алюминия.
- Магниты сделаны из ферритовых и неодимовых сплавов.
- Все наружные детали насоса покрыты синей краской.
Электродвигатель
На насосах серии CQB-F устанавливаются общепромышленные электродвигатели на 380 В мощностью от 0,25 до 30 кВт, 2900 оборотов/минуту.
Области применения
- Перевозка и хранение агрессивных продуктов;
- Комплектация промышленных предприятий оборудованием;
- Водоподготовка;
- Химическое производство;
- Энергетика;
- Машиностроение;
- Нефтяная отрасль;
- Газодобывающая промышленность.
Видео
Как выбрать насос для кислоты и другой химии
Вязкость УБЬЁТ центробежный насос? Качай правильно!
Отзывы (5)
Павел Л.
Высокая степень износостойкости
Перевозка и хранение агрессивных продуктов, Перекачивание серной кислоты
Используют модель: CQB 65-50-125-Nd-PPS-055Отзыв оставлен: 01.03.2022.

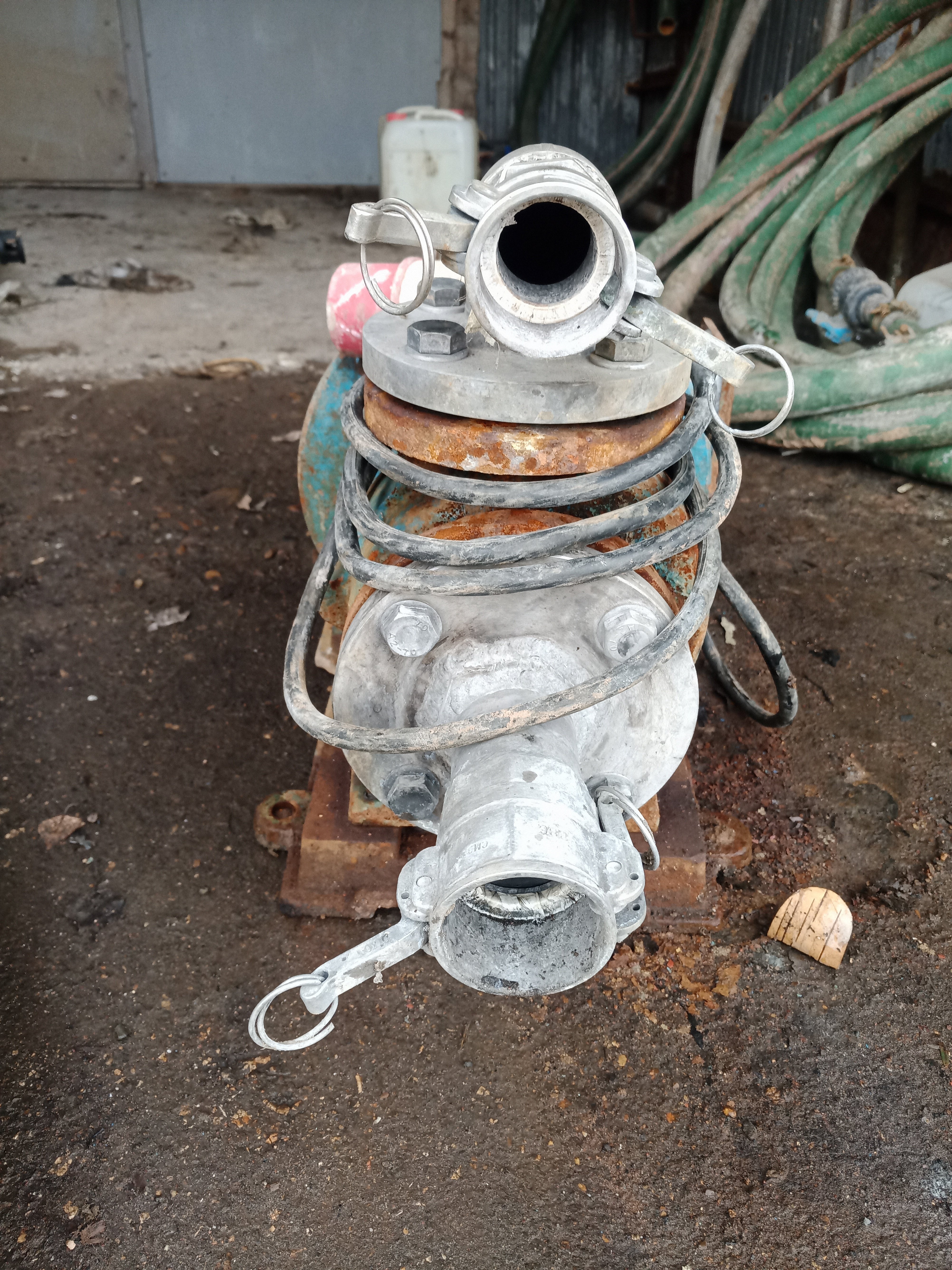

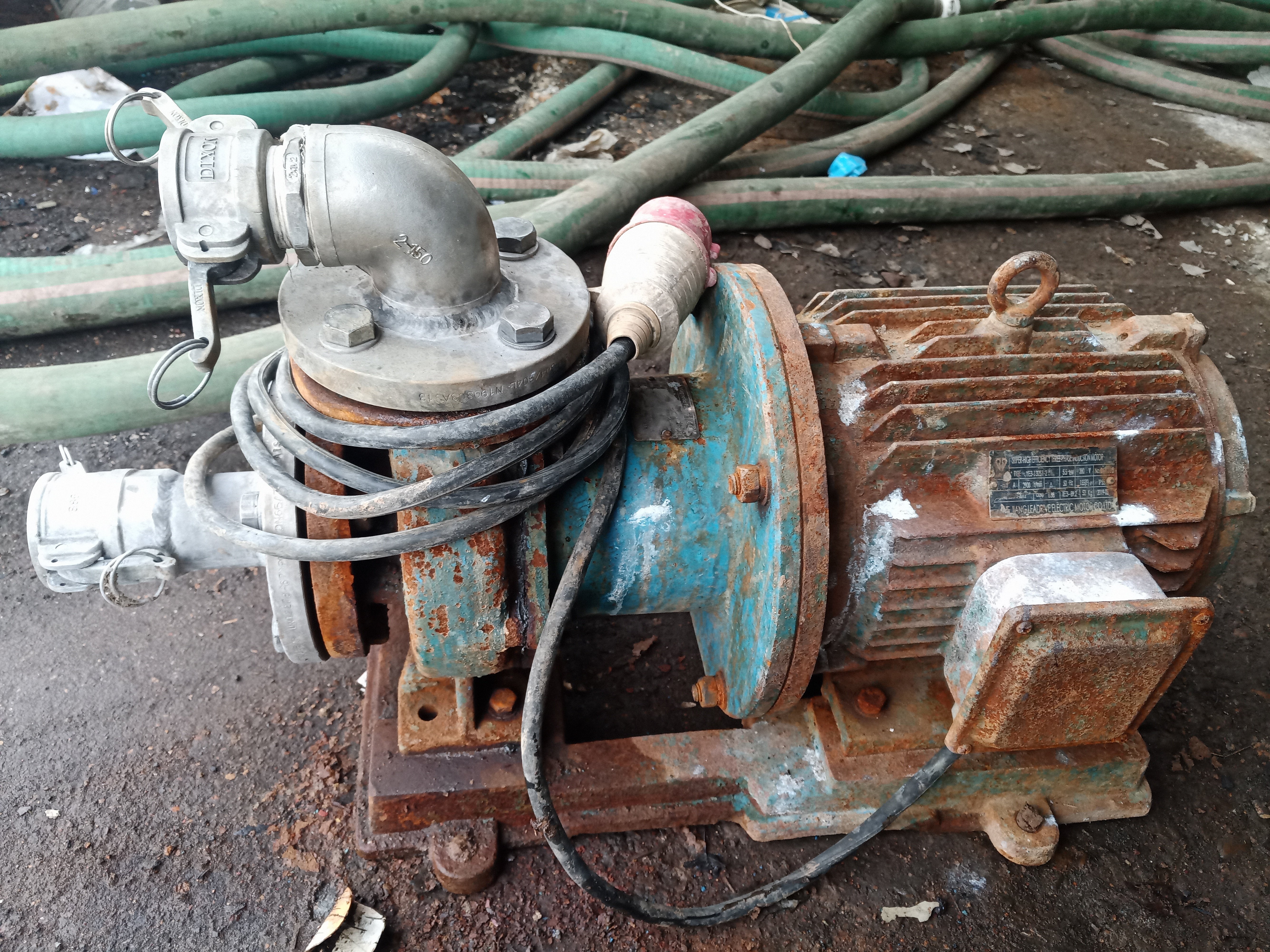

Наша фирма занимается перевозкой и хранением агрессивных продуктов - щелочи и минеральные кислоты в максимальной концентрации. Ранее приобретенный нами насос CQB 65-50-125F/2-FEP/C-055 применяется для перекачки серной кислоты 92% из ж/д цистерн в автоцистерны. Внутреннее состояние насоса после двухгодичной работы в тяжелейших условиях неотличимо от нового. Респект заводу изготовителю. Температура перекачиваемого продукта соответствует температуре окружающей среды в данное время года. Объем перекачиваемого продукта разово около 40 м3. Время работы насоса не более 4 часов в день. Периодичность работы от 1 до 2 раз в неделю. Недостатков в работе насоса на данный момент времени не выявлено. Сильной стороной насоса является футеровка фторполимером насосной части, магнитов, а так же вал и втулки из карбида кремния имеющие высокую степень износостойкости. Внешнее состояние насоса оставляет желать лучшего, но к счастью, на работу насоса это не влияет.
Николай С.
Безотказный насос
Комплектация промышленных предприятий оборудованием , Установка хлорирования воды
Используют модель: CQB 65-50-125-Nd-PPS-055, CQB 80-65-160-Nd-PPS-185Отзыв оставлен: 01.03.2022.

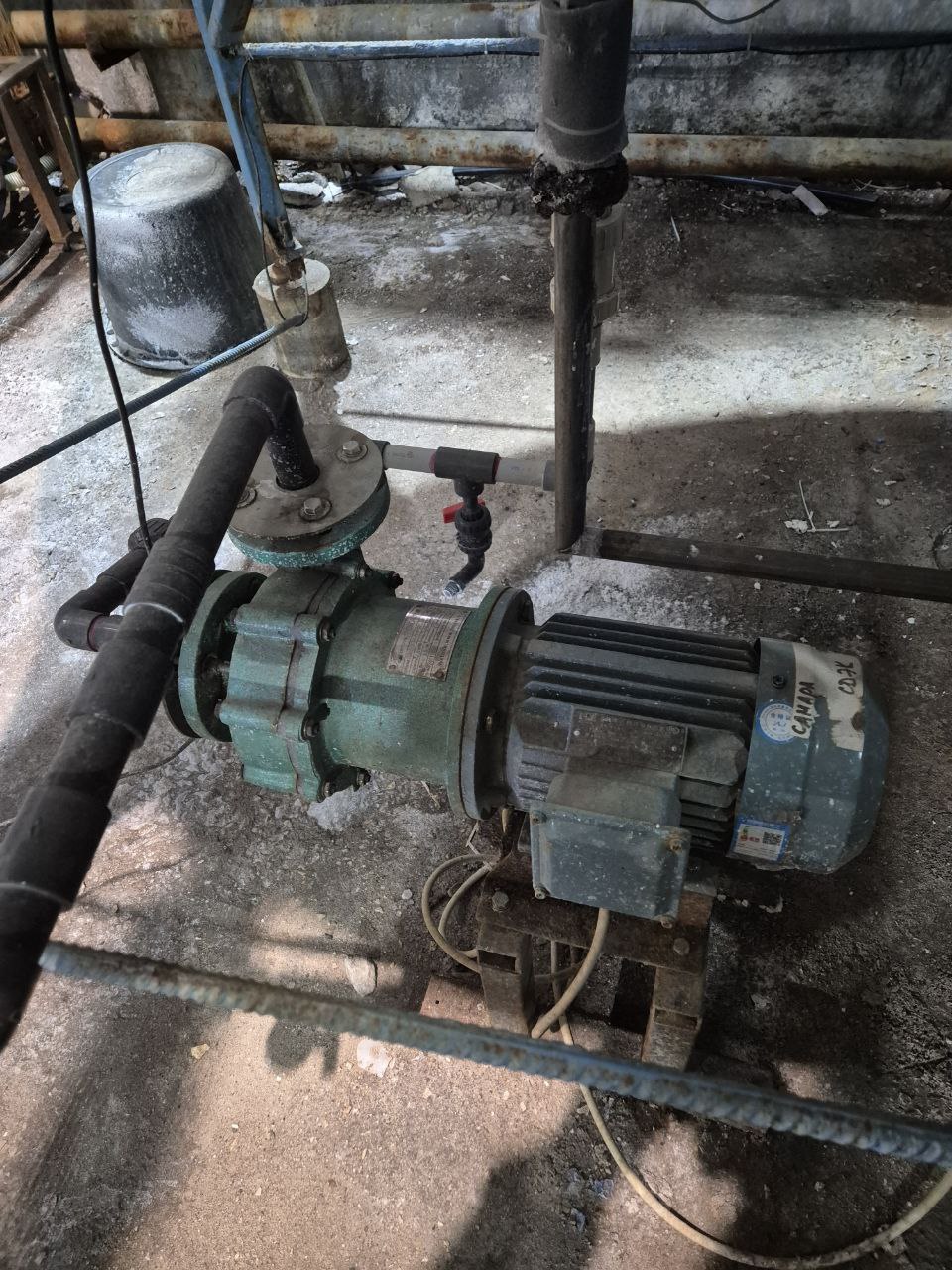

Наша компания предоставляет инжиниринговые услуги, а также занимается комплектацией промышленных предприятий КИПиА оборудованием, в том числе насосным. Приобретенный нами в октябре 2020 г. насос работает непрерывно 24/7 до сих пор, без каких либо нареканий. Насос работает в составе установки хлорирования воды. Это надежный, безотказный насос для данного вида применения. Мы считаем это хороший насос, но ценник кусается.
Елена
Выносливый агрегат
Водоподготовка, Перекачивание отработанных электролитов гальванического производства
Используют модель: CQB 32-25-125-Fe-M-011, CQB 20-15-75-FEP-003_FeОтзыв оставлен: 01.03.2022.
Инжиниринговая компания, мы работаем в области водоподготовки и очистки производственных стоков. Наши насосы служат для перекачки отработанных электролитов гальванического производства. Приобрели герметичные химические насосы с магнитной муфтой CQB 20-15-75 и CQB 32-25-125 24 августа 2020 г. В настоящий момент насосы не используются, цех остановился на реконструкцию. В основном насосы работали около 10 часов в день, несколько дней в неделю. Единственный недостаток, который мы можем выделить - отсутствие самовсасывания, для нормальной работы необходим подпор давлением 1 м. водяного столба. Достоинство – устойчивость к широкому кругу агрессивных веществ.
Сергей Р.
Хорошее приобретение
Химическое производство, Перекачивание технических жидкостей
Используют модель: CQB 65-50-125-Nd-PPS-055Отзыв оставлен: 07.02.2022.
Герметичный химический насос с магнитной муфтой CQB 65-50-125, куплен 05.03.2021. Насос CQB 65-50 у нас установлен на технологической линии слива ж/д цистерн с соляной кислотой, пуск в работу произведен в декабре 2021г. Насосом слито 250 м3. Температура жидкости соответствует уличной температуре. Работа насоса нас полностью устраивает.
Сергей К.
Надежный насос
Химическое производство, Перекачивание технических жидкостей (ацетоны, спирты и т.д.)
Используют модель: Отзыв оставлен: 26.01.2022.
Герметичный химический насос с магнитной муфтой CQB 65-50-125F/2-FEP/C-040, приобретен 01.04.2021. Насос работает на откачке автоцистерны. Насос устраивает почти на все 100%, единственный недостаток, с которым столкнулись, отсутствие самовсоса. Данный насос работает с положительным давлением на входе так как автоцистерна располагается выше самого насоса. Большой плюс - отсутствие необходимости постоянно менять расходники (сальники, уплотнительные резинки). Работает насос до 6 часов в день. Температура жидкостей от -30 до +40.
