Мембранные насосы ARO PD

Мембранные пневматические насосы ARO серии PD американского производителя Ingersoll Rand перекачивают разнообразные агрессивные, вязкие, органические и неорганические среды. Рабочее давление данной серии от 2,8 до 8,3 бар, напор достигает 83 метров водяного столба. Бесперебойный пневмодвигатель EXP обеспечивает работу в самых тяжелых условиях, в том числе при отрицательных температурах, не требуя подогрева или защиты от обледенения. Благодаря этому насос не «замерзает» и не «зависает». Линейка насосов ARO PD представлена различными по материалам исполнения моделями на основе 6 типоразмеров: PD03-05-10-15-20-30 с широким диапазоном скоростей потока.



Мембранные насосы ARO PD достаточно популярны во всем мире за счет высокой надежности и самой низкой цены среди американских производителей. В России на эти насосы установлен достаточно высокий ценник и тем не менее насосы ARO PD весьма популярны и в нашей стране.

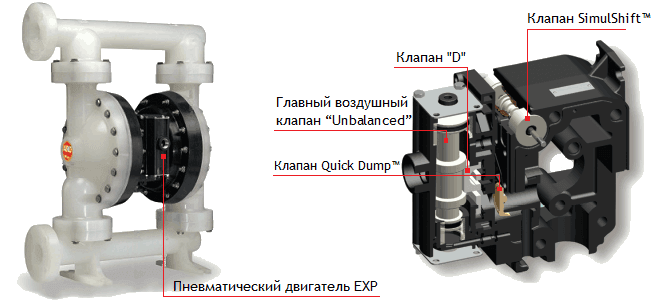

Пневмодвигатель насосов состоит из нескольких компонентов, каждый из которых выполняет свою функцию:

1. SimulShift™ - управляющий клапан, увеличивает скорость переключений насоса, повышает производительность и снижает пульсации потока.

2. Свободный (несбалансированный) главный пневмоклапан. Он не допускает остановки насоса даже при низком давлении воздуха от компрессора.

3. Керамический клапан "D" повышает энергоэффективность, исключая «перепуск» воздуха.

4. Quick Dump™ - этот клапан быстро отводит (сбрасывает) отработанный влажный и холодный воздух от главного пневмоклапана, предотвращая обледенение конструкции пневмодвигателя.

Указанные данные зависят от типоразмера насоса:

- максимальная скорость потока пластиковых моделей от 40,1 до 696,4 л/мин (от 2,4 до 41,78 м3/час), а металлических от 45,4 до 1040,9 л/мин (от 2,72 до 62,45 м3/час). Поток регулируется с помощью расхода воздуха компрессора;

- высота самовсасывания от 2,8 до 5,7 метра;

- подключения для напорной/всасывающей линий резьба или фланец диаметром от 3/8" до 3", для компрессора от 1/4" до 3/4" на входе.

- уровень шума от 71 до 85 дБ.

В качестве примера берем модель PD10P-BPS-PTT

PD – модель

10 – размер подсоединения всасывающей/напорной линий равен 1". Эти цифры также могут быть 03 (3/8"), 05 (1/2"), 15 (1 1/2"), 20 (2"), 30 (3")

P – материал центральной части полипропилен. Эта буква также может быть R (полипропилен), A (алюминий) или S (нержавеющая сталь)

B – тип подсоединения всасывающей/напорной линий резьба BSP. Эта буква может быть F (фланец боковой ANSI /DIN)

P – полипропилен (материал, из которого изготовлен корпус проточной части). Эти буквы могут быть: R (полипропилен, 2 входа), K (кинар PVDF), L (кинар PVDF, 2 входа), A (алюминий), S (нержавеющая сталь)

S – соединения (болты) из нержавеющей стали. Эта буква может быть Р (сталь с гальваническим покрытием)

P – седла клапанов из полипропилена. Эти буквы могут быть: K (кинар PVDF), A (сантопрен), C (хайтрел), S (нержавеющая сталь), F (алюминий)

T – материал клапанов (шаров) тефлон. Эти буквы могут быть A (сантопрен), C (хайтрел), V (витон)

T – материал диафрагм PTFE/ сантопрен. Эти буквы могут быть A (сантопрен), C (хайтрел), V (витон).

- Насосы способны перекачивать жидкости любого химического состава, в том числе с содержанием твердых фракций до 9,5 мм.

Модели в пластиковом исполнении хорошо совместимы с кислотами и щелочами различной степени концентрации.

Металлическое исполнение насосов больше подходит для органических жидкостей или их растворов, а также для высоковязких сред.

- Допустимая температура рабочей среды находится в диапазоне от - 40 °C до + 82 °C и определяется материалом диафрагм и корпуса. В описаниях моделей мы указали температурные данные конкретной модели.

- Давление сжатого воздуха на входе не должно превышать 8,3 бара.

- Запуск может производиться при пустых трубопроводах, допускается работа на холостом ходу.

- В воздухоподаче рекомендуется использоваться лубрикатор и фильтр, способный отфильтровывать частицы размером более 50 микрон.

- При работе насоса в условиях принудительной подачи (заливаемый впускной патрубок) рекомендуется устанавливать на воздухоприемнике обратный клапан.

- Насос может работать в погруженном положении, если материалы конструкции совместимы с перекачиваемой жидкостью. Отработанный воздух при этом необходимо отводить выше уровня перекачиваемой жидкости.

В производстве корпусов насосов используются:

1. Полипропилен (Р) - для моделей всех типоразмеров, кроме PD30

2. Кинар PVDF (KV) - для моделей всех типоразмеров, кроме PD30

3. Алюминий - для моделей всех типоразмеров, кроме PD03

4. Нержавеющая сталь - для моделей всех типоразмеров, кроме PD03.



Материалы изготовления мембран:

Для всех моделей используются сантопрен, хайтрел, витон или комбинация в двойной мембране тефлона (со стороны жидкости) и сантопрена (со стороны воздуха).



Шаровые клапаны и седла подбираются в соответствии материалам корпуса и мембраны.

Материалом служат сантопрен, тефлон, хайтрел, полипропилен, PVDF, витон, нержавеющая сталь, алюминий.
