Мембранный пневматический насос Debem BOXER 100-A

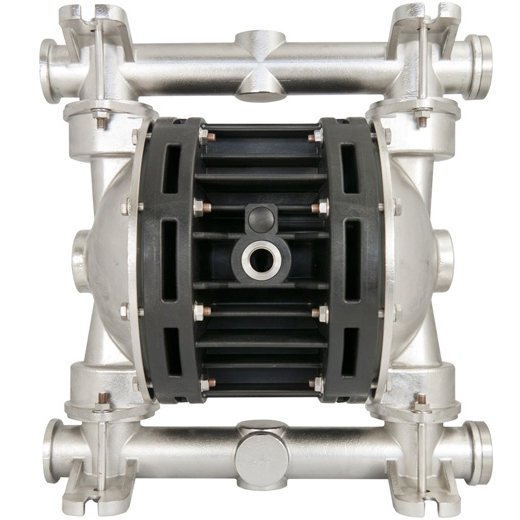

Внешний вид модели Debem BOXER 100-A
Как выбрать насос для кислоты и другой химии
Активный и пассивный демпферы пульсаций. Сравнительный тест.
Мембранный пневматический насос Debem BOXER 100-A
★★★★★
★★★★★
★★★★★
i
Страна производства:
Италия
Код товара
220076
Макс. расход
9.6
Макс. давление
80
Материал проточной части
Нерж. AISI 316
Материал мембран
PTFE
Макс. вязкость
30000
Диаметр твердых включений (мм)
4
Воздушный патрубок (дюйм)
3/8
Входной патрубок (дюйм) ?

В этом атрибуте указан стандарт трубной резьбы BSP, который наиболее популярен в России. Здесь все размеры указываются в условных дюймах. Если вы используете для подключения насоса стандартные сантехнические соединения (например, 1/2" или 1"), то проблем с подключением не бывает. Однако если вам нужно подключить насос к шлангу/трубе, чей диаметр указан в миллиметрах, то здесь могут быть сложности. Для этого нужно знать реальные размеры патрубков в миллиметрах. Ниже мы приводим таблицу.

Условный диаметр (дюйм)
Условный диаметр (мм)
Реальный диаметр внутренней  резьбы (мм)
Реальный диаметр
наружной резьбы (мм)
1/858,5-8,99,3-9,7
1/4811,4-11,912,9-13,1
3/81014,9-15,416,3-16,6
1/21518,6-1920,5-20,9
3/42024,1-24,526,1-26,4
12530,3-30,833-33,2
1 1/43239-39,541,5-41,9
1 1/24044,8-45,347,4-47,8
25056,2-56,659,2-59,6
2 1/26573,876
38086,889
4100110113
5125130,8133
6150156,8159

Условный диаметр в мм показывает как принято называть ту или иную дюймовую резьбу. Например, если речь о соединении 1/2 дюйма, то на практике такую резьбу называют «пятнадцатая». Однако реальный размер этой резьбы не 15, а 18,6-19 мм (для внутренней резьбы или «мамы») и 20,5-20,9 мм (для наружной резьбы или «папы»).

1
Выходной патрубок (дюйм) ?

В этом атрибуте указан стандарт трубной резьбы BSP, который наиболее популярен в России. Здесь все размеры указываются в условных дюймах. Если вы используете для подключения насоса стандартные сантехнические соединения (например, 1/2" или 1"), то проблем с подключением не бывает. Однако если вам нужно подключить насос к шлангу/трубе, чей диаметр указан в миллиметрах, то здесь могут быть сложности. Для этого нужно знать реальные размеры патрубков в миллиметрах. Ниже мы приводим таблицу.

Условный диаметр (дюйм)
Условный диаметр (мм)
Реальный внутренний диаметр резьбы (мм)
Реальный наружный диаметр резьбы (мм)
1/858,5-8,99,3-9,7
1/4811,4-11,912,9-13,1
3/81014,9-15,416,3-16,6
1/21518,6-1920,5-20,9
3/42024,1-24,526,1-26,4
12530,3-30,833-33,2
1 1/43239-39,541,5-41,9
1 1/24044,8-45,347,4-47,8
25056,2-56,659,2-59,6
2 1/26573,876
38086,889
4100110113
5125130,8133
6150156,8159

Условный диаметр в мм показывает как принято называть ту или иную дюймовую резьбу. Например, если речь о соединении 1/2 дюйма, то на практике такую резьбу называют «пятнадцатая». Однако реальный размер этой резьбы не 15, а 18,6-19 мм (для внутренней резьбы или «мамы») и 20,5-20,9 мм (для наружной резьбы или «папы»).

1
ДхШхВ (см)
31х20х33
Вес (кг)
11.7
291 310 ₽
3 112 €

Условия доставки

Мы определили Ваш город как Дублин

Для уточнения условий доставки, пожалуйста, свяжитесь с нами по телефону или электронной почте.

1

Гарантия 1 год

Другие товары из серии «Мембранные насосы Debem Boxer»

Мембранный пневматический насос Debem MIDGETBOX-P
Мембранный пневматический насос Debem MIDGETBOX-P
Страна производства:Италия
Макс. расход (м³/час)
0.36
Макс. давление (м.в.ст.)
80
Материал проточной части
Полипропилен
Материал мембран
PTFE
Входной патрубок (мм)
Входной патрубок (дюйм)
1/4
49 425 ₽
Мембранный пневматический насос Debem CUBIC 15-P
Мембранный пневматический насос Debem CUBIC 15-P
Страна производства:Италия
Макс. расход (м³/час)
1.02
Макс. давление (м.в.ст.)
80
Материал проточной части
Полипропилен
Материал мембран
PTFE
Входной патрубок (мм)
Входной патрубок (дюйм)
3/8
68 990 ₽
Мембранный пневматический насос Debem CUBIC 15-F
Мембранный пневматический насос Debem CUBIC 15-F
Страна производства:Италия
Макс. расход (м³/час)
1.02
Макс. давление (м.в.ст.)
80
Материал проточной части
Фторопласт PVDF
Материал мембран
PTFE
Входной патрубок (мм)
Входной патрубок (дюйм)
3/8
115 607 ₽
Мембранный пневматический насос Debem MICROBOXER-P
Мембранный пневматический насос Debem MICROBOXER-P
Страна производства:Италия
Макс. расход (м³/час)
2.1
Макс. давление (м.в.ст.)
80
Материал проточной части
Полипропилен
Материал мембран
PTFE
Входной патрубок (мм)
Входной патрубок (дюйм)
1/2
58 599 ₽
Мембранный пневматический насос Debem MICROBOXER-F
Мембранный пневматический насос Debem MICROBOXER-F
Страна производства:Италия
Макс. расход (м³/час)
2.1
Макс. давление (м.в.ст.)
80
Материал проточной части
Фторопласт PVDF
Материал мембран
PTFE
Входной патрубок (мм)
Входной патрубок (дюйм)
1/2
135 639 ₽
Мембранный пневматический насос Debem MICROBOXER-AL
Мембранный пневматический насос Debem MICROBOXER-AL
Страна производства:Италия
Макс. расход (м³/час)
2.1
Макс. давление (м.в.ст.)
80
Материал проточной части
Алюминий
Материал мембран
PTFE
Входной патрубок (мм)
Входной патрубок (дюйм)
1/2
58 599 ₽
Мембранный пневматический насос Debem MICROBOXER-A
Мембранный пневматический насос Debem MICROBOXER-A
Страна производства:Италия
Макс. расход (м³/час)
2.1
Макс. давление (м.в.ст.)
80
Материал проточной части
Нерж. AISI 316
Материал мембран
PTFE
Входной патрубок (мм)
Входной патрубок (дюйм)
1/2
122 534 ₽
Мембранный пневматический насос Debem BOXER 50-P
Мембранный пневматический насос Debem BOXER 50-P
Страна производства:Италия
Макс. расход (м³/час)
3.6
Макс. давление (м.в.ст.)
80
Материал проточной части
Полипропилен
Материал мембран
PTFE
Входной патрубок (мм)
Входной патрубок (дюйм)
1/2
82 282 ₽
Мембранный пневматический насос Debem BOXER 50-F
Мембранный пневматический насос Debem BOXER 50-F
Страна производства:Италия
Макс. расход (м³/час)
3.6
Макс. давление (м.в.ст.)
80
Материал проточной части
Фторопласт PVDF
Материал мембран
PTFE
Входной патрубок (мм)
Входной патрубок (дюйм)
1/2
161 288 ₽
Мембранный пневматический насос Debem BOXER 50-AL
Мембранный пневматический насос Debem BOXER 50-AL
Страна производства:Италия
Макс. расход (м³/час)
3.6
Макс. давление (м.в.ст.)
80
Материал проточной части
Алюминий
Материал мембран
PTFE
Входной патрубок (мм)
Входной патрубок (дюйм)
1/2
79 567 ₽
Мембранный пневматический насос Debem BOXER 50-A
Мембранный пневматический насос Debem BOXER 50-A
Страна производства:Италия
Макс. расход (м³/час)
3.6
Макс. давление (м.в.ст.)
80
Материал проточной части
Нерж. AISI 316
Материал мембран
PTFE
Входной патрубок (мм)
Входной патрубок (дюйм)
1/2
154 361 ₽
Мембранный пневматический насос Debem BOXER 81-P
Мембранный пневматический насос Debem BOXER 81-P
Страна производства:Италия
Макс. расход (м³/час)
6.6
Макс. давление (м.в.ст.)
80
Материал проточной части
Полипропилен
Материал мембран
PTFE
Входной патрубок (мм)
Входной патрубок (дюйм)
1
90 332 ₽
Мембранный пневматический насос Debem BOXER 81-F
Мембранный пневматический насос Debem BOXER 81-F
Страна производства:Италия
Макс. расход (м³/час)
6.6
Макс. давление (м.в.ст.)
80
Материал проточной части
Фторопласт PVDF
Материал мембран
PTFE
Входной патрубок (мм)
Входной патрубок (дюйм)
1
213 709 ₽
Мембранный пневматический насос Debem BOXER 81-AL
Мембранный пневматический насос Debem BOXER 81-AL
Страна производства:Италия
Макс. расход (м³/час)
5.4
Макс. давление (м.в.ст.)
66
Материал проточной части
Алюминий
Материал мембран
PTFE
Входной патрубок (мм)
Входной патрубок (дюйм)
1
77 976 ₽
Мембранный пневматический насос Debem BOXER 80-A
Мембранный пневматический насос Debem BOXER 80-A
Страна производства:Италия
Макс. расход (м³/час)
5.4
Макс. давление (м.в.ст.)
66
Материал проточной части
Нерж. AISI 316
Материал мембран
PTFE
Входной патрубок (мм)
Входной патрубок (дюйм)
1
167 653 ₽
Мембранный пневматический насос Debem BOXER 100-P
Мембранный пневматический насос Debem BOXER 100-P
Страна производства:Италия
Макс. расход (м³/час)
9.6
Макс. давление (м.в.ст.)
80
Материал проточной части
Полипропилен
Материал мембран
PTFE
Входной патрубок (мм)
Входной патрубок (дюйм)
1
107 556 ₽
Мембранный пневматический насос Debem BOXER 100-F
Мембранный пневматический насос Debem BOXER 100-F
Страна производства:Италия
Макс. расход (м³/час)
9.6
Макс. давление (м.в.ст.)
80
Материал проточной части
Фторопласт PVDF
Материал мембран
PTFE
Входной патрубок (мм)
Входной патрубок (дюйм)
1
318 831 ₽
Мембранный пневматический насос Debem BOXER 100-A
Мембранный пневматический насос Debem BOXER 100-A
Страна производства:Италия
Макс. расход (м³/час)
9.6
Макс. давление (м.в.ст.)
80
Материал проточной части
Нерж. AISI 316
Материал мембран
PTFE
Входной патрубок (мм)
Входной патрубок (дюйм)
1
291 310 ₽
Мембранный пневматический насос Debem BOXER 150-P
Мембранный пневматический насос Debem BOXER 150-P
Страна производства:Италия
Макс. расход (м³/час)
13.2
Макс. давление (м.в.ст.)
80
Материал проточной части
Полипропилен
Материал мембран
PTFE
Входной патрубок (мм)
Входной патрубок (дюйм)
1 1/4
145 749 ₽
Мембранный пневматический насос Debem BOXER 150-F
Мембранный пневматический насос Debem BOXER 150-F
Страна производства:Италия
Макс. расход (м³/час)
13.2
Макс. давление (м.в.ст.)
80
Материал проточной части
Фторопласт PVDF
Материал мембран
PTFE
Входной патрубок (мм)
Входной патрубок (дюйм)
1 1/4
420 771 ₽
Мембранный пневматический насос Debem BOXER 150-AL
Мембранный пневматический насос Debem BOXER 150-AL
Страна производства:Италия
Макс. расход (м³/час)
13.2
Макс. давление (м.в.ст.)
80
Материал проточной части
Алюминий
Материал мембран
PTFE
Входной патрубок (мм)
Входной патрубок (дюйм)
1 1/4
198 638 ₽
Мембранный пневматический насос Debem BOXER 150-A
Мембранный пневматический насос Debem BOXER 150-A
Страна производства:Италия
Макс. расход (м³/час)
13.2
Макс. давление (м.в.ст.)
80
Материал проточной части
Нерж. AISI 316
Материал мембран
PTFE
Входной патрубок (мм)
Входной патрубок (дюйм)
1 1/4
409 164 ₽
Мембранный пневматический насос Debem BOXER 251-P
Мембранный пневматический насос Debem BOXER 251-P
Страна производства:Италия
Макс. расход (м³/час)
20.4
Макс. давление (м.в.ст.)
80
Материал проточной части
Полипропилен
Материал мембран
PTFE
Входной патрубок (мм)
Входной патрубок (дюйм)
1 1/2
187 685 ₽
Мембранный пневматический насос Debem BOXER 251-F
Мембранный пневматический насос Debem BOXER 251-F
Страна производства:Италия
Макс. расход (м³/час)
20.4
Макс. давление (м.в.ст.)
80
Материал проточной части
Фторопласт PVDF
Материал мембран
PTFE
Входной патрубок (мм)
Входной патрубок (дюйм)
1 1/2
569 141 ₽
Мембранный пневматический насос Debem BOXER 251-AL
Мембранный пневматический насос Debem BOXER 251-AL
Страна производства:Италия
Макс. расход (м³/час)
20.4
Макс. давление (м.в.ст.)
80
Материал проточной части
Алюминий
Материал мембран
PTFE
Входной патрубок (мм)
Входной патрубок (дюйм)
1 1/2
204 348 ₽
Мембранный пневматический насос Debem BOXER 251-A
Мембранный пневматический насос Debem BOXER 251-A
Страна производства:Италия
Макс. расход (м³/час)
20.4
Макс. давление (м.в.ст.)
80
Материал проточной части
Нерж. AISI 316
Материал мембран
PTFE
Входной патрубок (мм)
Входной патрубок (дюйм)
1 1/2
363 857 ₽
Мембранный пневматический насос Debem BOXER 522-P
Мембранный пневматический насос Debem BOXER 522-P
Страна производства:Италия
Макс. расход (м³/час)
36
Макс. давление (м.в.ст.)
80
Материал проточной части
Полипропилен
Материал мембран
PTFE
Входной патрубок (мм)
Входной патрубок (дюйм)
2
350 939 ₽
Мембранный пневматический насос Debem BOXER 522-F
Мембранный пневматический насос Debem BOXER 522-F
Страна производства:Италия
Макс. расход (м³/час)
36
Макс. давление (м.в.ст.)
80
Материал проточной части
Фторопласт PVDF
Материал мембран
PTFE
Входной патрубок (мм)
Входной патрубок (дюйм)
2
1 281 597 ₽
Мембранный пневматический насос Debem BOXER 502-AL
Мембранный пневматический насос Debem BOXER 502-AL
Страна производства:Италия
Макс. расход (м³/час)
36
Макс. давление (м.в.ст.)
80
Материал проточной части
Алюминий
Материал мембран
PTFE
Входной патрубок (мм)
Входной патрубок (дюйм)
2
384 638 ₽
Мембранный пневматический насос Debem BOXER 502-A
Мембранный пневматический насос Debem BOXER 502-A
Страна производства:Италия
Макс. расход (м³/час)
36
Макс. давление (м.в.ст.)
80
Материал проточной части
Нерж. AISI 316
Материал мембран
PTFE
Входной патрубок (мм)
Входной патрубок (дюйм)
2
894 618 ₽
Мембранный пневматический насос Debem BOXER 503-P
Мембранный пневматический насос Debem BOXER 503-P
Страна производства:Италия
Макс. расход (м³/час)
48
Макс. давление (м.в.ст.)
80
Материал проточной части
Полипропилен
Материал мембран
PTFE
Входной патрубок (мм)
Входной патрубок (дюйм)
3
433 221 ₽
Мембранный пневматический насос Debem BOXER 503-F
Мембранный пневматический насос Debem BOXER 503-F
Страна производства:Италия
Макс. расход (м³/час)
48
Макс. давление (м.в.ст.)
80
Материал проточной части
Фторопласт PVDF
Материал мембран
PTFE
Входной патрубок (мм)
Входной патрубок (дюйм)
3
1 534 247 ₽
Мембранный пневматический насос Debem BOXER 503-AL
Мембранный пневматический насос Debem BOXER 503-AL
Страна производства:Италия
Макс. расход (м³/час)
48
Макс. давление (м.в.ст.)
80
Материал проточной части
Алюминий
Материал мембран
PTFE
Входной патрубок (мм)
Входной патрубок (дюйм)
3
577 566 ₽
Мембранный пневматический насос Debem BOXER 503-A
Мембранный пневматический насос Debem BOXER 503-A
Страна производства:Италия
Макс. расход (м³/час)
48
Макс. давление (м.в.ст.)
80
Материал проточной части
Нерж. AISI 316
Материал мембран
PTFE
Входной патрубок (мм)
Входной патрубок (дюйм)
3
1 118 250 ₽
Мембранный пневматический насос Debem BOXER FPC 100-PTFE
Мембранный пневматический насос Debem BOXER FPC 100-PTFE
Страна производства:Италия
Макс. расход (м³/час)
7.8
Макс. давление (м.в.ст.)
80
Материал проточной части
Фторопласт PTFE
Материал мембран
PTFE
Входной патрубок (мм)
25
Входной патрубок (дюйм)
762 256 ₽
Мембранный пневматический насос Debem BOXER 7-P
Мембранный пневматический насос Debem BOXER 7-P
Страна производства:Италия
Макс. расход (м³/час)
0.54
Макс. давление (м.в.ст.)
80
Материал проточной части
Полипропилен
Материал мембран
PTFE
Входной патрубок (мм)
Входной патрубок (дюйм)
1/4
46 149 ₽
Мембранный пневматический насос Debem BOXER 15-P
Мембранный пневматический насос Debem BOXER 15-P
Страна производства:Италия
Макс. расход (м³/час)
1.02
Макс. давление (м.в.ст.)
80
Материал проточной части
Полипропилен
Материал мембран
PTFE
Входной патрубок (мм)
Входной патрубок (дюйм)
3/8
51 859 ₽
Мембранный пневматический насос Debem BOXER 15-F
Мембранный пневматический насос Debem BOXER 15-F
Страна производства:Италия
Макс. расход (м³/час)
1.02
Макс. давление (м.в.ст.)
80
Материал проточной части
Фторопласт PVDF
Материал мембран
PTFE
Входной патрубок (мм)
Входной патрубок (дюйм)
3/8
111 769 ₽
Мембранный пневматический насос Debem BOXER 15-AL
Мембранный пневматический насос Debem BOXER 15-AL
Страна производства:Италия
Макс. расход (м³/час)
1.02
Макс. давление (м.в.ст.)
80
Материал проточной части
Алюминий
Материал мембран
PTFE
Входной патрубок (мм)
Входной патрубок (дюйм)
3/8
56 540 ₽
Мембранный пневматический насос Debem BOXER 15-A
Мембранный пневматический насос Debem BOXER 15-A
Страна производства:Италия
Макс. расход (м³/час)
1.02
Макс. давление (м.в.ст.)
80
Материал проточной части
Нерж. AISI 316
Материал мембран
PTFE
Входной патрубок (мм)
Входной патрубок (дюйм)
3/8
Цена по запросу
Мембранный пневматический насос Debem BOXER 90-AL
Мембранный пневматический насос Debem BOXER 90-AL
Страна производства:Италия
Макс. расход (м³/час)
6.6
Макс. давление (м.в.ст.)
80
Материал проточной части
Алюминий
Материал мембран
PTFE
Входной патрубок (мм)
Входной патрубок (дюйм)
1
109 054 ₽
Мембранный пневматический насос Debem BOXER 81-A
Мембранный пневматический насос Debem BOXER 81-A
Страна производства:Италия
Макс. расход (м³/час)
6.6
Макс. давление (м.в.ст.)
80
Материал проточной части
Нерж. AISI 316
Материал мембран
PTFE
Входной патрубок (мм)
Входной патрубок (дюйм)
1
239 545 ₽
Мембранный пневматический насос Debem BOXER 252-A
Мембранный пневматический насос Debem BOXER 252-A
Страна производства:Италия
Макс. расход (м³/час)
20.4
Макс. давление (м.в.ст.)
80
Материал проточной части
Нерж. AISI 316
Материал мембран
PTFE
Входной патрубок (мм)
Входной патрубок (дюйм)
1 1/2
509 419 ₽
Мембранный пневматический насос Debem BOXER 35-P
Мембранный пневматический насос Debem BOXER 35-P
Страна производства:Италия
Макс. расход (м³/час)
2.1
Макс. давление (м.в.ст.)
80
Материал проточной части
Полипропилен
Материал мембран
PTFE
Входной патрубок (мм)
Входной патрубок (дюйм)
1/2
66 181 ₽

Описание модели BOXER 100-A


Мембранный пневматический насос BOXER 100-A из нержавеющей стали итальянской фирмы Debem предназначен для перекачивания жидкостей, с которыми плохо справляются центробежные насосы. К ним относятся вязкие (до 30 000 сстокс), агрессивные, легковоспламеняющиеся жидкости с возможным содержанием твердых абразивных частиц. Насос BOXER 100-A при работе использует энергию сжатого воздуха от 2 до 8 бар (в паре с насосом необходим компрессор).

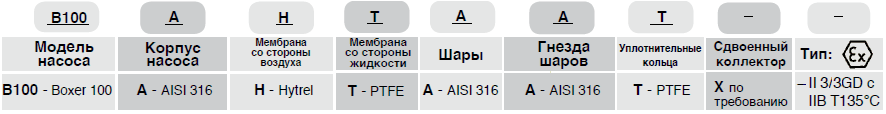

BOXER 100-A - это условное название модели, полный артикул насоса IB100A-HTAAT--, он содержит информацию о материалах элементов конструкции.

BOXER 100-A

Корпус насоса BOXER 100-A выполнен из нержавеющей стали AISI 316. Мембраны сдвоенной конструкции Hytrel+PTFE: внутренняя мембрана со стороны воздуха из хайтрела, внешняя мембрана со стороны жидкости из тефлона. Шарики и седла клапана из нержавеющей стали, прокладки и уплотнительные кольца из тефлона.
По умолчанию насос имеет защищенное исполнение - сертифицирован по взрывозащите II 3/3 GD c IIB T 135°C (по запросу более высокая категория 2G).

Максимальная температура жидкости +95 °С.

Насос BOXER 100-A имеет производительность от 1,2 до 9,6 м3/час (от 20 до 160 л/мин). Напор зависит от давления сжатого воздуха, поэтому не может превышать 8 бар. Насос BOXER 100-P может работать в режиме самовсоса, но при этом вязкость жидкости не должна превышать 10 000 сстокс. При высоте самовсоса 7 метров насос теряет 45% своей производительности.

Демпфер пульсации и фланцы

К насосу BOXER 100-А подходит гаситель пульсации EQUAFLUX 200 А (корпус гасителя из нержавеющей стали AISI 316, мембрана Hytrel+PTFE).

При необходимости может быть поставлен комплект из двух фланцев (накручиваются на резьбовые патрубки насоса), 25 мм.

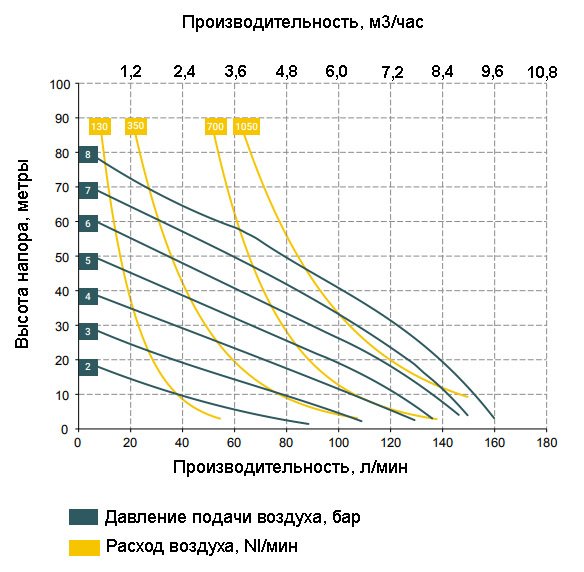

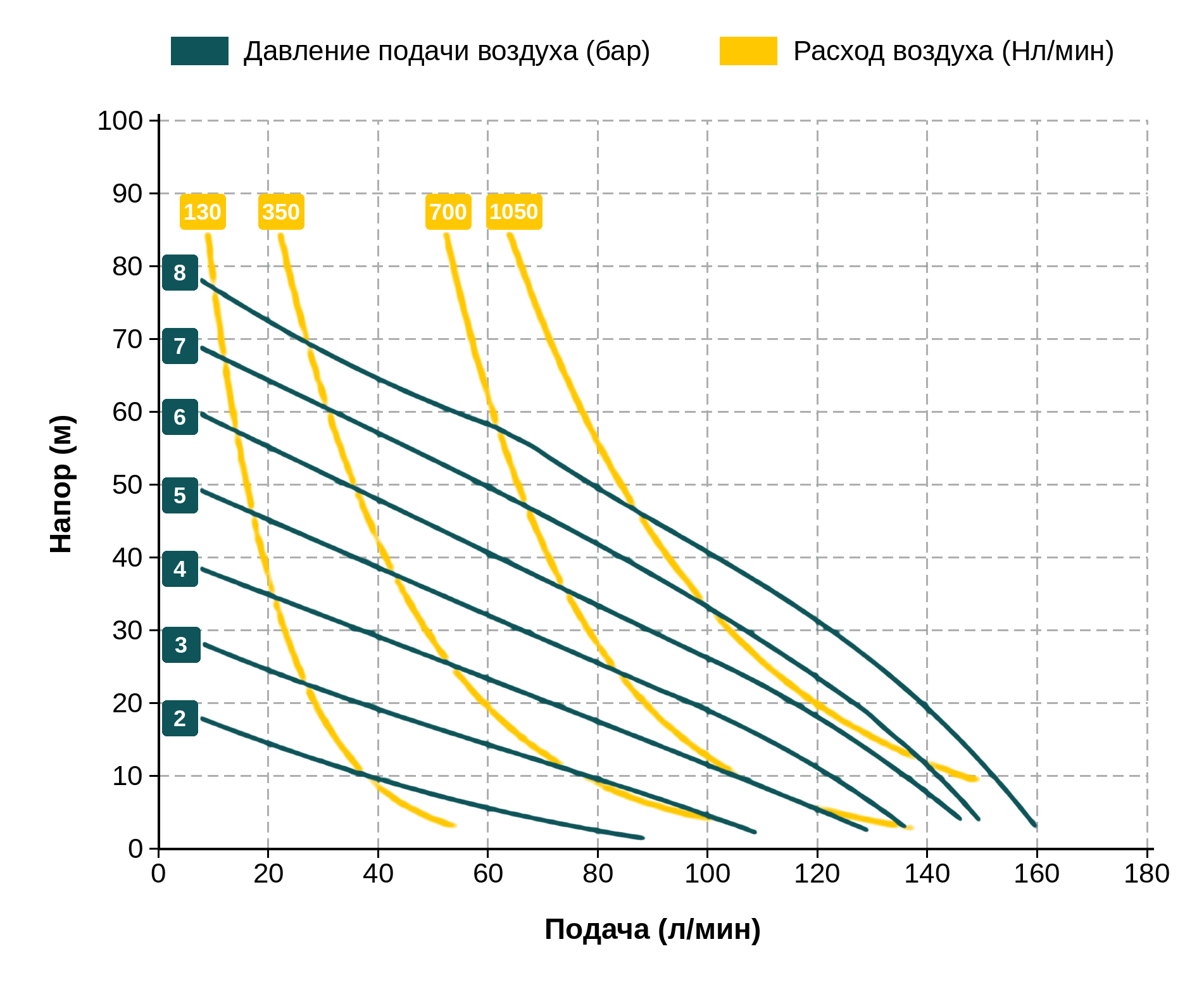

График зависимости характеристик насоса BOXER 100-A от давления сжатого воздуха

График зависимости характеристик насоса BOXER 100-A от давления сжатого воздуха

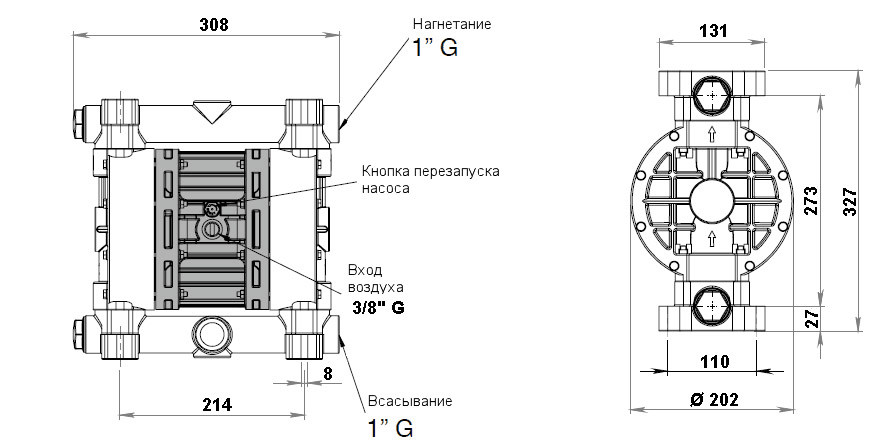

Габаритный чертеж насоса Debem BOXER 100-A

Габаритный чертеж насоса Debem BOXER 100-A

Видео

Как выбрать насос для кислоты и другой химии

Активный и пассивный демпферы пульсаций. Сравнительный тест.

Другие товары из серии «Мембранные насосы Debem Boxer»

Мембранный пневматический насос Debem MIDGETBOX-P
Мембранный пневматический насос Debem MIDGETBOX-P
Страна производства:Италия
Макс. расход (м³/час)
0.36
Макс. давление (м.в.ст.)
80
Материал проточной части
Полипропилен
Материал мембран
PTFE
Входной патрубок (мм)
Входной патрубок (дюйм)
1/4
49 425 ₽
На нашем сайте мы используем cookie файлы
узнать подробнее
