Мембранный пневматический насос Debem MIDGETBOX-P

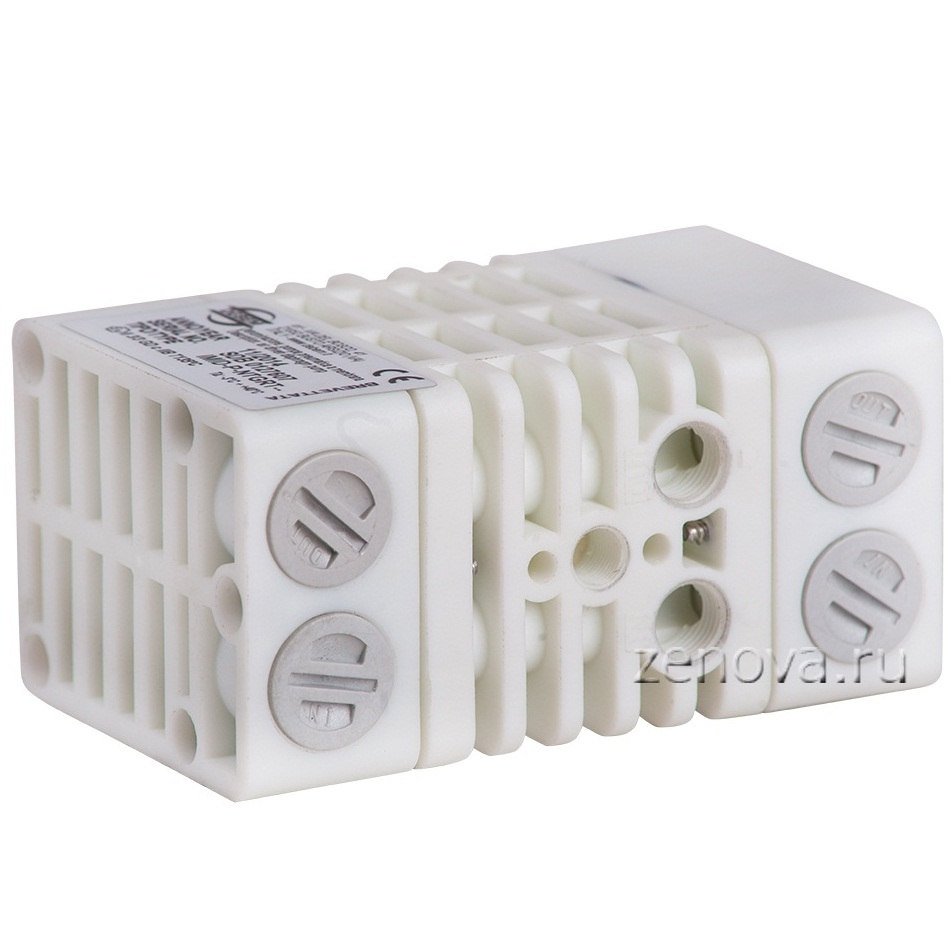

Внешний вид модели Debem MIDGETBOX-P

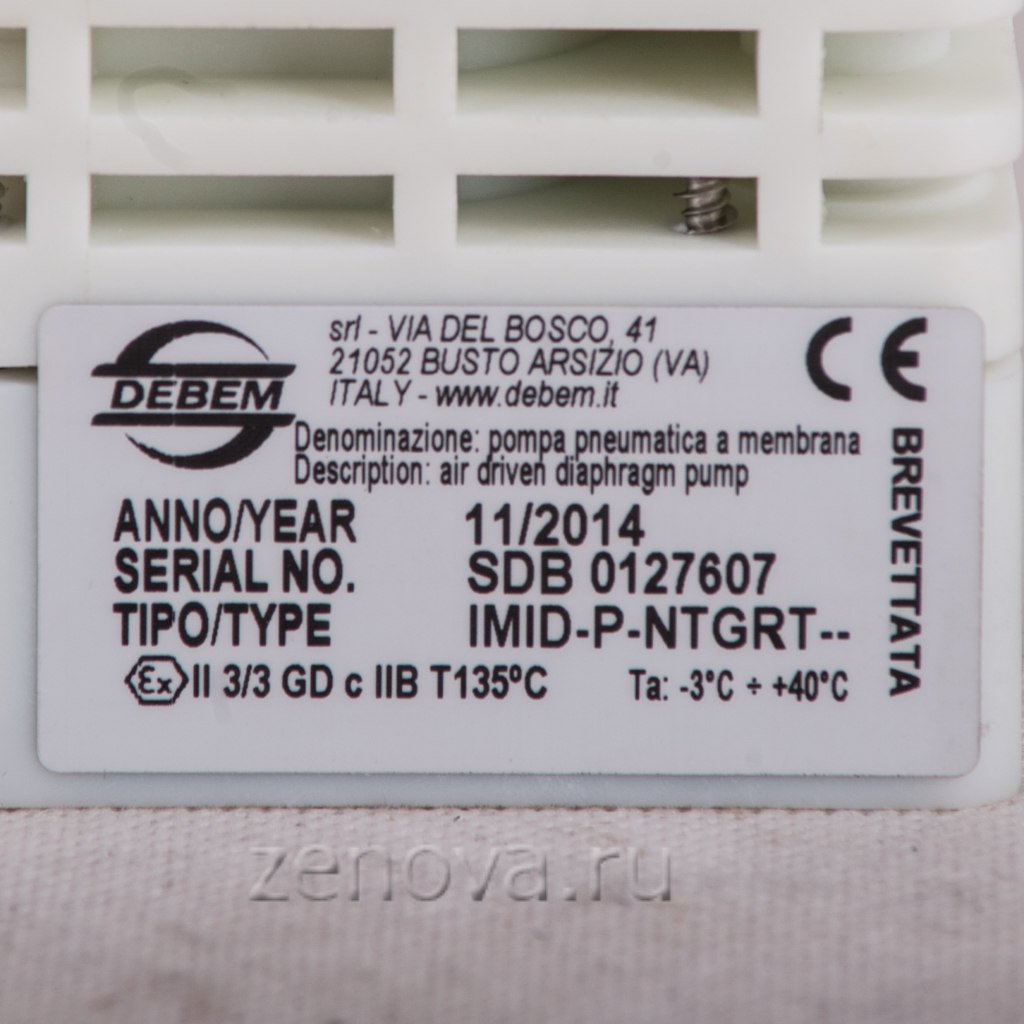

Шильдик модели Debem MIDGETBOX-P
Внешний вид модели Debem MIDGETBOX-P
Шильдик модели Debem MIDGETBOX-P
i
Страна производства:
Италия
Макс. расход (м³/час)
0.3
Макс. давление (м.в.ст.)
64
Материал проточной части
Полипропилен
Материал мембран
PTFE
Макс. вязкость (сстокс)
800
Диаметр твердых включений (мм)
0.1
Входной патрубок (мм)
6
Выходной патрубок (мм)
6
Воздушный патрубок (мм)
3
ДхШхВ (см)
12х6х8
Вес (кг)
0.5
Car

Бесплатная доставка по России

Мембранный пневматический насос Debem MIDGETBOX-P – характеристики

Макс. расход (м³/час)
0.3
Макс. давление (м.в.ст.)
64
Материал проточной части
Полипропилен
Материал мембран
PTFE
Макс. вязкость (сстокс)
800
Диаметр твердых включений (мм)
0.1
Входной патрубок (мм)
6
Выходной патрубок (мм)
6
Воздушный патрубок (мм)
3
ДхШхВ (см)
12х6х8
Вес (кг)
0.5

Компактный мембранный пневматический насос MIDGETBOX 5-P из полипропилена итальянской фирмы Debem предназначен для перекачивания жидкостей, с которыми плохо справляются центробежные насосы. К ним относятся вязкие, агрессивные, легковоспламеняющиеся жидкости с возможным содержанием твердых абразивных частиц. Насос MIDGETBOX 5-P при работе использует энергию сжатого воздуха от 2 до 7 бар (в паре с насосом необходим компрессор).

Внешний вид насоса MIDGETBOX 5-P отличается от обычных мембранных насосов. Он представляет собой небольшую пластиковую коробочку, внутри которой находится воздушный распределительный клапан и две рабочие мембраны.

MIDGETBOX 5-P - это условное название модели, полный артикул насоса IMID-P-NT-GRT- -, он содержит информацию о материалах элементов конструкции.

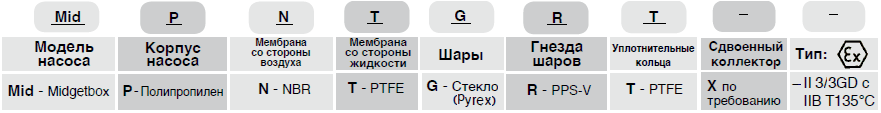

Артикул MIDGETBOX 5-P

Корпус насоса MIDGETBOX 5-P выполнен из полипропилена. Мембраны сдвоенной конструкции NBR+PTFE:  внутренняя мембрана со стороны воздуха из каучука NBR, внешняя мембрана со стороны жидкости из тефлона. Шариковые клапана из боросиликатного стекла Pyrex, седла клапанов из полифениленсульфида (PPS-V), прокладки и уплотнительные кольца из тефлона.
По умолчанию насос имеет защищенное исполнение - сертифицирован по взрывозащите по категории II 3/3G c IIB T 135°C (по спец. заказу для категории 2G).

Максимальная температура жидкости не должна превышать 60 °С.

Насос MIDGETBOX 5-P имеет производительность от 0,06 до 0,3 м3/час (от 1 до 5 л/мин). Напор зависит от давления сжатого воздуха, поэтому не может превышать 7 бар. Насос может работать в режиме самовсоса, но при этом снижается его способность перекачивать вязкие жидкости. При высоте самовсоса 7 метров насос теряет 45% своей производительности.

Демпфер пульсации
К насосу MIDGETBOX 5 подходит гаситель пульсации EQUAFLUX 51. В гасителе установлена мембрана Hytrel+PTFE.
Цена гасителя пульсации в корпусе из полипропилена составляет 148 евро.

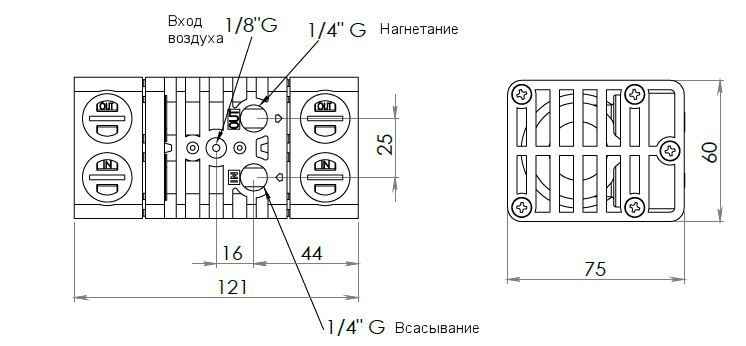

Габаритный чертеж насоса Debem MIDGETBOX-P

Габаритный чертеж насоса Debem MIDGETBOX-P

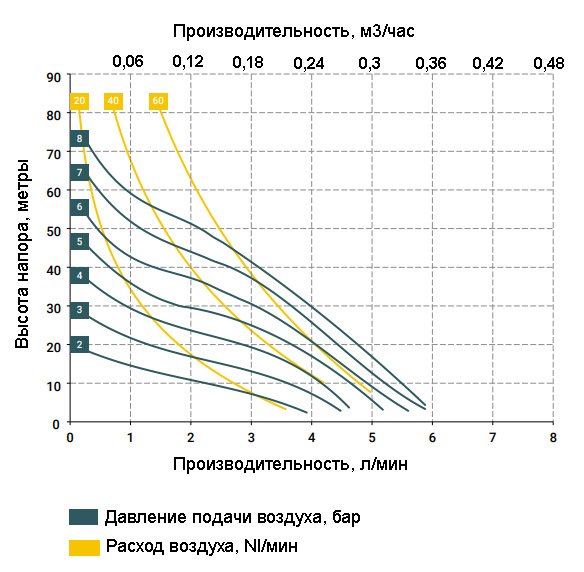

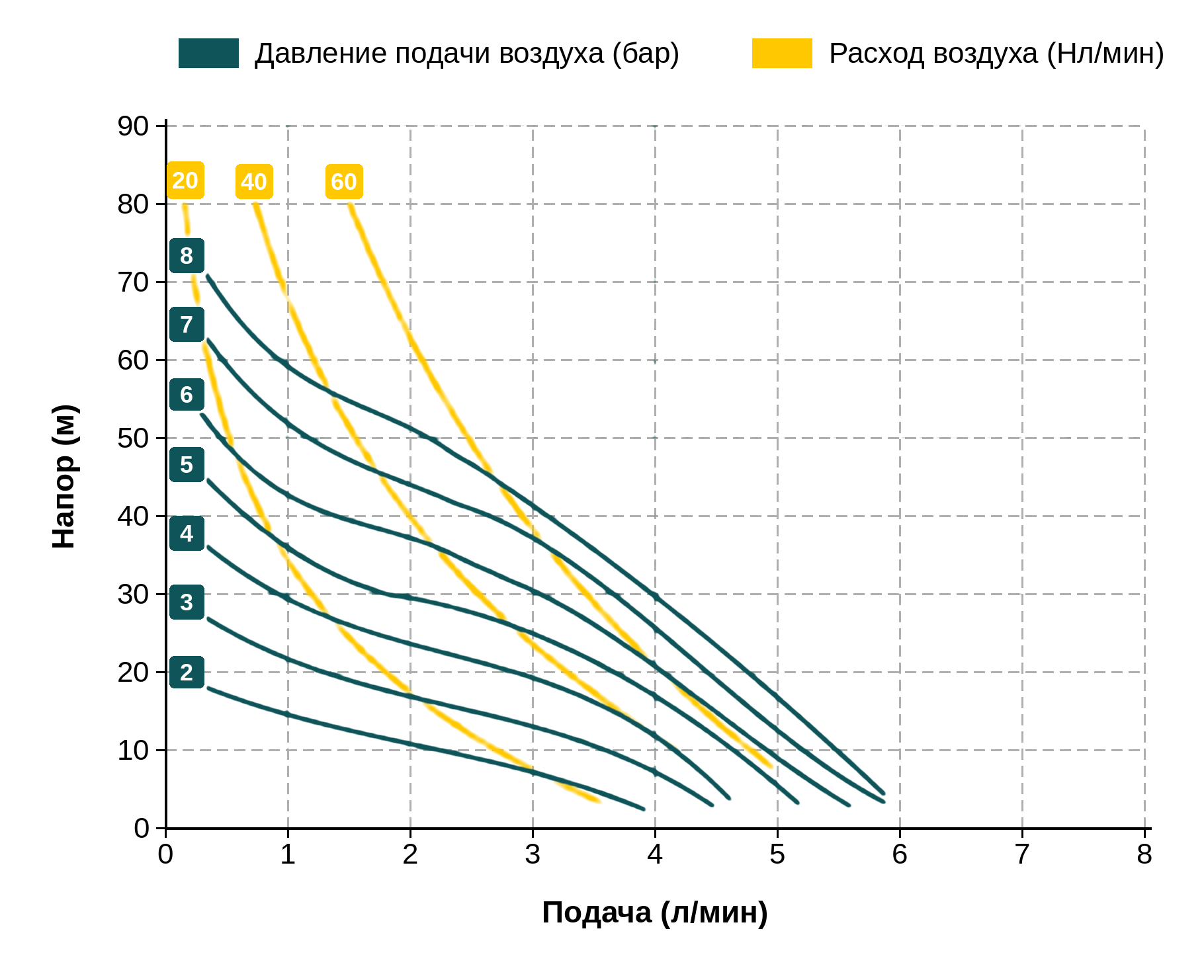

График зависимости характеристик насоса MIDGETBOX-P от давления сжатого воздуха

График зависимости характеристик насоса MIDGETBOX-P от давления сжатого воздуха
Этот график показывает, как производительность и напор насоса MIDGETBOX-P зависят друг от друга, а также от давления сжатого воздуха и его расхода. Понижая давление воздуха, можно уменьшить напор насоса, а, ограничив расход воздуха, можно снизить производительность насоса. Это очень удобно. Ниже на этой странице показан еще один цифровой график характеристик. Он соответствует рабочей кривой насоса при давлении 7 бар.

Другие товары из серии «Мембранные насосы Debem Boxer»

Мембранный пневматический насос Debem CUBIC 15-P
Мембранный пневматический насос Debem CUBIC 15-P
i
Макс. расход (м³/час)
0.96
Макс. давление (м.в.ст.)
66
Материал проточной части
Полипропилен
Материал мембран
PTFE
Входной патрубок (мм)
10
Мембранный пневматический насос Debem CUBIC 15-E
Мембранный пневматический насос Debem CUBIC 15-E
i
Макс. расход (м³/час)
0.96
Макс. давление (м.в.ст.)
66
Материал проточной части
ECTFE
Материал мембран
PTFE
Входной патрубок (мм)
10
Мембранный пневматический насос Debem MICROBOXER-P
Мембранный пневматический насос Debem MICROBOXER-P
i
Макс. расход (м³/час)
1.74
Макс. давление (м.в.ст.)
63
Материал проточной части
Полипропилен
Материал мембран
PTFE
Входной патрубок (мм)
15
Мембранный пневматический насос Debem MICROBOXER-F
Мембранный пневматический насос Debem MICROBOXER-F
i
Макс. расход (м³/час)
1.74
Макс. давление (м.в.ст.)
63
Материал проточной части
PVDF
Материал мембран
PTFE
Входной патрубок (мм)
15
Мембранный пневматический насос Debem MICROBOXER-AL
Мембранный пневматический насос Debem MICROBOXER-AL
i
Макс. расход (м³/час)
1.74
Макс. давление (м.в.ст.)
63
Материал проточной части
Алюминий
Материал мембран
PTFE
Входной патрубок (мм)
15
Мембранный пневматический насос Debem MICROBOXER-A
Мембранный пневматический насос Debem MICROBOXER-A
i
Макс. расход (м³/час)
1.74
Макс. давление (м.в.ст.)
63
Материал проточной части
Нерж. AISI 316
Материал мембран
PTFE
Входной патрубок (мм)
15
Мембранный пневматический насос Debem BOXER 50-P
Мембранный пневматический насос Debem BOXER 50-P
i
Макс. расход (м³/час)
2.7
Макс. давление (м.в.ст.)
65
Материал проточной части
Полипропилен
Материал мембран
PTFE
Входной патрубок (мм)
15
Мембранный пневматический насос Debem BOXER 50-F
Мембранный пневматический насос Debem BOXER 50-F
i
Макс. расход (м³/час)
2.7
Макс. давление (м.в.ст.)
65
Материал проточной части
PVDF
Материал мембран
PTFE
Входной патрубок (мм)
15
Мембранный пневматический насос Debem BOXER 50-AL
Мембранный пневматический насос Debem BOXER 50-AL
На складе 1 шт.
i
Макс. расход (м³/час)
2.7
Макс. давление (м.в.ст.)
65
Материал проточной части
Алюминий
Материал мембран
PTFE
Входной патрубок (мм)
15

Мембранные насосы Debem Boxer - справочная информация

Мембранные пневматические насосы Boxer и Cubic итальянской компании Debem относятся к классу "B" (средний уровень качества). Это относительно бюджетные насосы европейского производства. Они перекачивают агрессивные, вязкие жидкости с содержанием твердых частиц в режиме самовсоса. Эти насосы можно назвать крепкими середняками в своем сегменте - они вполне хорошо зарекомендовали себя в России. Воздушный привод собственной конструкции обеспечивает стабильную работу при  давлении сжатого воздуха от 2 до 7 бар. Мембраны технологии LONG LIFE имеют увеличенный срок службы (выдерживают 20 миллионов колебательных циклов) по сравнению с моделями прошлых лет. Как и прочие мембранные пневматические насосы Debem Boxer и Cubic имеют классическую конструкцию с двумя сдвоенными мембранами и двумя рабочими камерами. Они работают без электропривода, используя энергию сжатого воздуха от компрессора.

В чем разница между сериями Cubic и Boxer?

К серии Cubic относятся 2 маленьких насоса MIDGETBOX 5 и CUBIC 15. По форме они представляют собой небольшой пластиковый кубик. Имеют производительность от 1 до 17 литров в минуту. Их главное преимущество в особой компактности.
К серии Boxer относятся насосы, начиная с Microboxer 30 и до Boxer 502. Эти насосы имеют классический дизайн и производительность от 20 до 650 литров в минуту.

Сравнительные изображения насосов Debem Cubic и Boxer
Изображение 1. Приведены сравнительные изображения насосов Cubic (2 верхних насоса) и Boxer (2 нижних насоса).

Расшифровка обозначения мембранных насосов Debem BOXER и CUBIC

Для корпусов из алюминия или нержавеющей стали самая популярная маркировка насоса "ALHTAAT--"
AL - корпус из алюминия (A- корпус из нержавеющей стали AISI 316)
H - сторона мембраны со стороны воздуха из Hytrel (M - Santoprene)
T - сторона мембраны со стороны жидкости из Тефлона
A - шариковые клапаны (ball valves) из нержавеющей стали AISI 316 (T - тефлон, D - EPDM)
A - гнезда шаров (седла клапанов) из нержавеющей стали AISI 316 (I - PE-UHMW, R - PPS-V)
T - уплотнительные кольца из тефлона (V - Viton, D - EPDM, N - NBR)

Для насосов из полипропилена самая популярная маркировка "P-HTTPT--"
P -   корпус из полипропилена
H - сторона мембраны со стороны воздуха из Hytrel (M - Santoprene,  D - EPDM)
T - сторона мембраны со стороны жидкости из Тефлона
T - шариковые клапаны из тефлона (D - EPDM)
P - гнезда шаров (седла клапанов) из полипропилена (I - PE-UHMW)
T - уплотнительные кольца из тефлона (D - EPDM)

Для насосов из PVDF самая популярная маркировка "FCMTTFT--"
FC - корпус из фторопласта PVDF+CF -  (если вместо FC стоит E, то используется близкий по свойствам материал ECTFE или Halar)
M - сторона мембраны со стороны воздуха из Santoprene (H - Hytrel).
T - сторона мембраны со стороны жидкости из Тефлона
T - шариковые клапаны из тефлона
F - гнезда шаров (седла клапанов) из фторопласта PVDF
T - уплотнительные кольца из тефлона (V - из Viton)

Для удобства также расшифруем модель MIDGETBOX 5 из полипропилена, поскольку ее маркировка сильно отличается "P-NTGRT--"
P - корпус из полипропилена
N - сторона мембраны со стороны воздуха из каучука NBR
T - сторона мембраны со стороны жидкости из Тефлона
G - шариковые клапаны из стекла
R - седла клапанов из PPS-V (полифенилен сульфид).
T - уплотнительные кольца из тефлона

Последние 2 прочерка "--" в маркировках могут иметь значения "XC"
То есть вместо  "ALHTAAT--" будет  "ALHTAATXC"
X - означает сдвоенный впускной и выпускной коллектор (жидкость забирается и нагнетается в раздельные трубопроводы).
C - взрывозащита для зоны 1 (II 2G), прочерк по умолчанию означает взрывозащиту для зоны 2 (II 3G).

Внутреннее устройство насосов Boxer

Мембранные пневматические насосы имеют классическую конструкцию. У них однокомпонентный внутренний привод и шариковые клапаны.
Внутреннее устройство насосов Debem Boxer
Изображение 2. Внутреннее устройство насоса Boxer. Буквами обозначены: A - шариковые клапаны, B - рабочие камеры насоса, C1 - мембрана со стороны жидкости, C2 - мембрана со стороны воздуха, D - всасывающий патрубок, E - напорный патрубок, F - воздушный привод.

Условия эксплуатации насосов BOXER и CUBIC

- Максимальная температура жидкости +60 °С для полипропиленовых версий и +95 °С для версий из фторопласта, алюминия и нержавеющей стали.
- Минимальная температура жидкости и окружающей среды -6 °C (при более низкой температуре выходит из строя основная втулка насоса).
- Вязкость жидкости должна быть в пределах от 800 до 50 000 сстокс в зависимости от модели насоса (чем больше типоразмер, тем больше допустимая максимальная вязкость).
- Высота сухого самовсоса колеблется от 3 до 6 метров в зависимости от модели. Высота самовсоса с заполненной всасывающей линией достигает 8-9 метров. При работе в режиме самовсоса вязкость жидкости не должна превышать 5 000 сстокс, а плотность 1,4 кг/дм3.
- При работе в режиме самовсоса производительность насоса падает. Чем больше манометрическая высота всасывания, тем сильнее падение производительности. Например, при высоте самовсоса 4 метра производительность падает на 15%, при высоте 7 метров падение уже почти 40%, а при высоте больше 7 метров происходит резкое падение производительности.
- При работе с положительным давлением жидкости на входе (с подпором) следует следить, чтобы этот подпор не был слишком большим, иначе насос может не работать и подпор придется уменьшить.
- Давление воздуха в пневмолинии не должно превышать 7 бар, но и не должно быть меньше 2 бар. Если в комплектации насоса используются резиновые шариковые клапаны, давление не должно превышать 5 бар. Если давление слишком низкое, то насос может остановиться (его придется перезапустить), а вот избыточное давление может привести к поломке насоса.
- Сжатый воздух, поступающий в насос, должен быть сухим и чистым.
- Запуск и остановка насоса могут производиться путем начала/прекращения подачи сжатого воздуха. Остановка насоса путем закрытия задвижки на напорной или всасывающей линии чревато поломкой насоса.
- По умолчанию все насосы сертифицированы по европейскому стандарту ATEX по категории II 3/3GD c IIB T4. Это означает способность работать в зоне 2 (где взрывоопасная атмосфера присутствует редко и кратковременно) для сред с температурой воспламенения 135°C и выше. По запросу поставляются насосы с сертификацией II 2G (для постоянной работы в условиях взрывоопасной атмосферы).

Материалы, используемые при производстве мембранных насосов Debem BOXER и CUBIC

При производстве пластиковых насосов корпус изготавливается из:
- полипропилена (PP)
- фторопласта (PVDF)
- фторопласта (ECTFE), только для модели CUBIC 15.

При производстве металлических насосов корпус изготавливается из:
- алюминия (AL)
- нержавеющей стали (AISI 316)

Мембраны обычно используются сдвоенные, состоящие из двух слоев. На стороне жидкости Тефлон, на стороне воздуха Hytrel, Santoprene, NBR, EPDM.

Материалы для прочих деталей насосов (шариковые клапаны, седла клапанов, уплотнительные кольца) выбираются так, чтобы химическая стойкость и абразивостойкость были не хуже, чем у корпуса и мембраны. Но здесь есть свои нюансы. Например, при работе с жидкостями высокой вязкости крайне предпочтительно использовать шариковые клапаны (ball valves) из нержавеющей стали.

История модификаций

2016 год
Выпущена новая модель Boxer 15 с производительностью до 17 л/мин. Пока непонятно заменит она насос Cubic 15 или будет выпускаться наравне с последним.

2014 год
Пластиковые насосы Boxer 502 теперь заменены на насосы Boxer 522. Производитель облегчил конструкцию насосов, вес упал на 25%, соответственно снизилась себестоимость.
Характеристики остались те же: максимальная производительность до 650 л/мин, диаметр патрубков 2".

Debem Boxer 502 и Boxer 522
Слева на изображении Boxer 502 из полипропилена образца 2008 года. Справа сменивший его Boxer 522 образца 2014 года. Центральная часть у нового насоса осталась той же, а вот боковык крышки и верхний и нижний манифольды заметно "похудели".
