Описание модели CUBIC 15-P

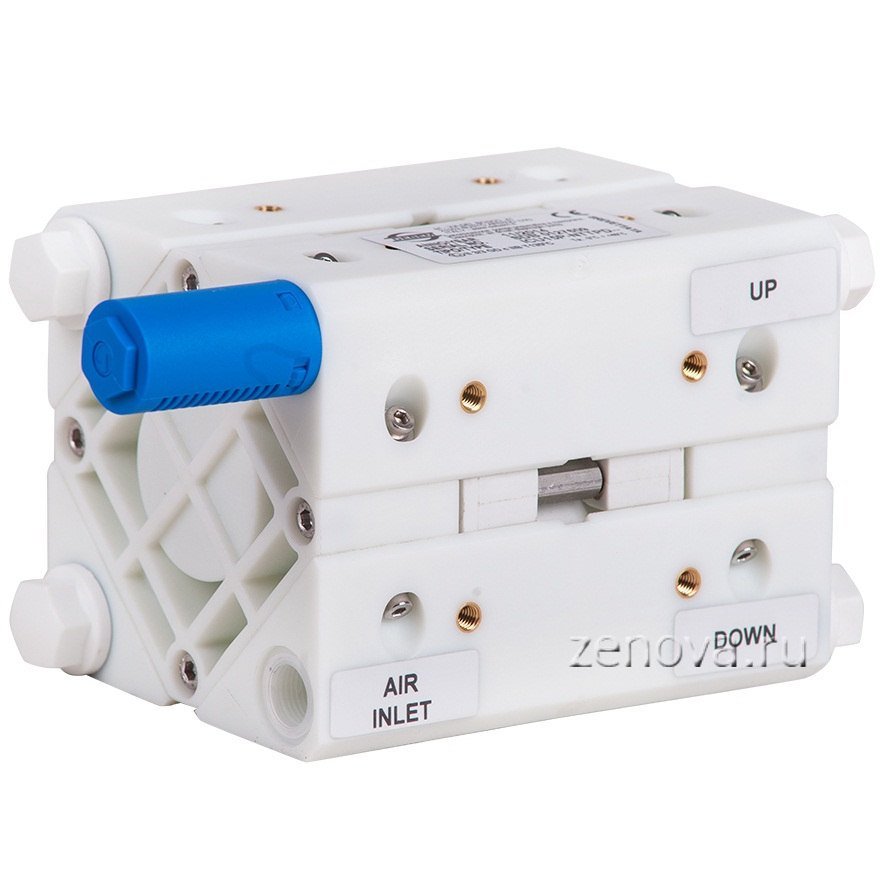

Компактный мембранный пневматический насос CUBIC 15-P из полипропилена итальянской фирмы Debem предназначен для перекачивания жидкостей, с которыми плохо справляются центробежные насосы. К ним относятся вязкие (до 15 000 сстокс), агрессивные, легковоспламеняющиеся жидкости с возможным содержанием твердых абразивных частиц. Насос CUBIC 15-P при работе использует энергию сжатого воздуха от 2 до 8 бар (в паре с насосом необходим компрессор).

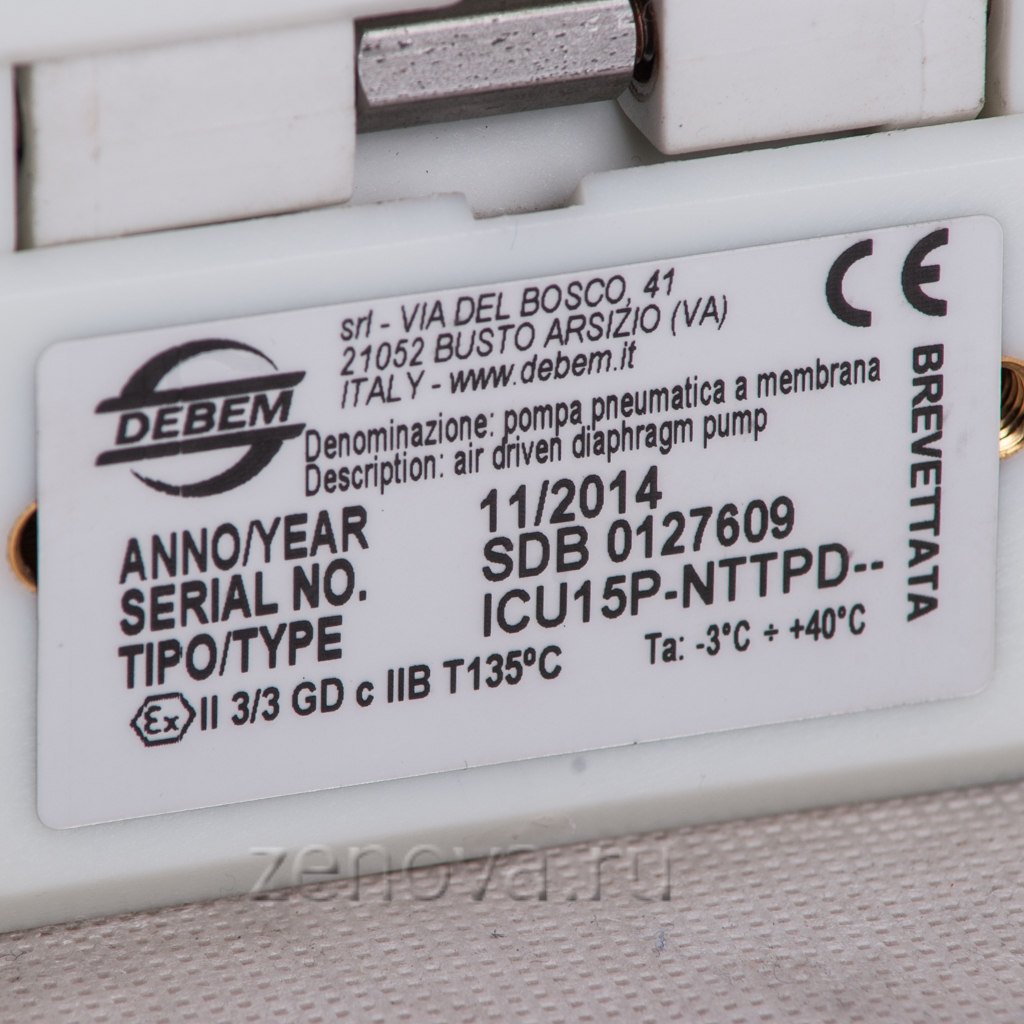

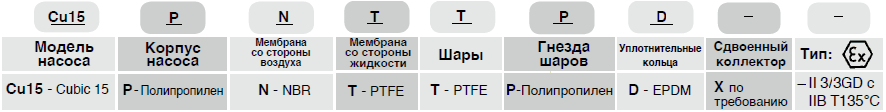

CUBIC 15-P - это условное название модели, полный артикул насоса ICU15P-NTTPD--, он содержит информацию о материалах элементов конструкции.
Корпус насоса CUBIC 15-P выполнен из полипропилена. Мембраны сдвоенной конструкции NBR+PTFE: внутренняя мембрана со стороны воздуха из каучука NBR, внешняя мембрана со стороны жидкости из тефлона. Шариковые клапана из тефлона, седла клапанов из полипропилена, прокладки и уплотнительные кольца из каучука EPDM.
По умолчанию насос имеет защищенное исполнение - сертифицирован под взрывозащиту II 3/3 GD c IIB T 135°C (по запросу версия из токопроводящих материалов для категории 2G).
Максимальная температура жидкости не должна превышать 60 °С.
Насос CUBIC 15-P имеет производительность от 0,06 до 1,02 м3/час (от 1 до 17 л/мин). Напор зависит от давления сжатого воздуха, поэтому не может превышать 8 бар. Насос может работать в режиме самовсоса, но при этом снижается его способность перекачивать вязкие жидкости. При высоте самовсоса 7 метров насос теряет 45% своей производительности.
Демпфер пульсации
К насосу CUBIC 15-P подходит гаситель пульсации EQUAFLUX 51 PP (корпус гасителя из полипропилена, мембрана Hytrel+PTFE).

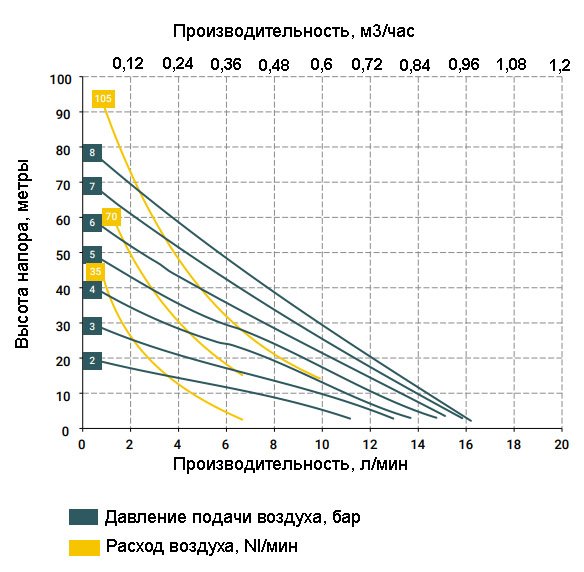

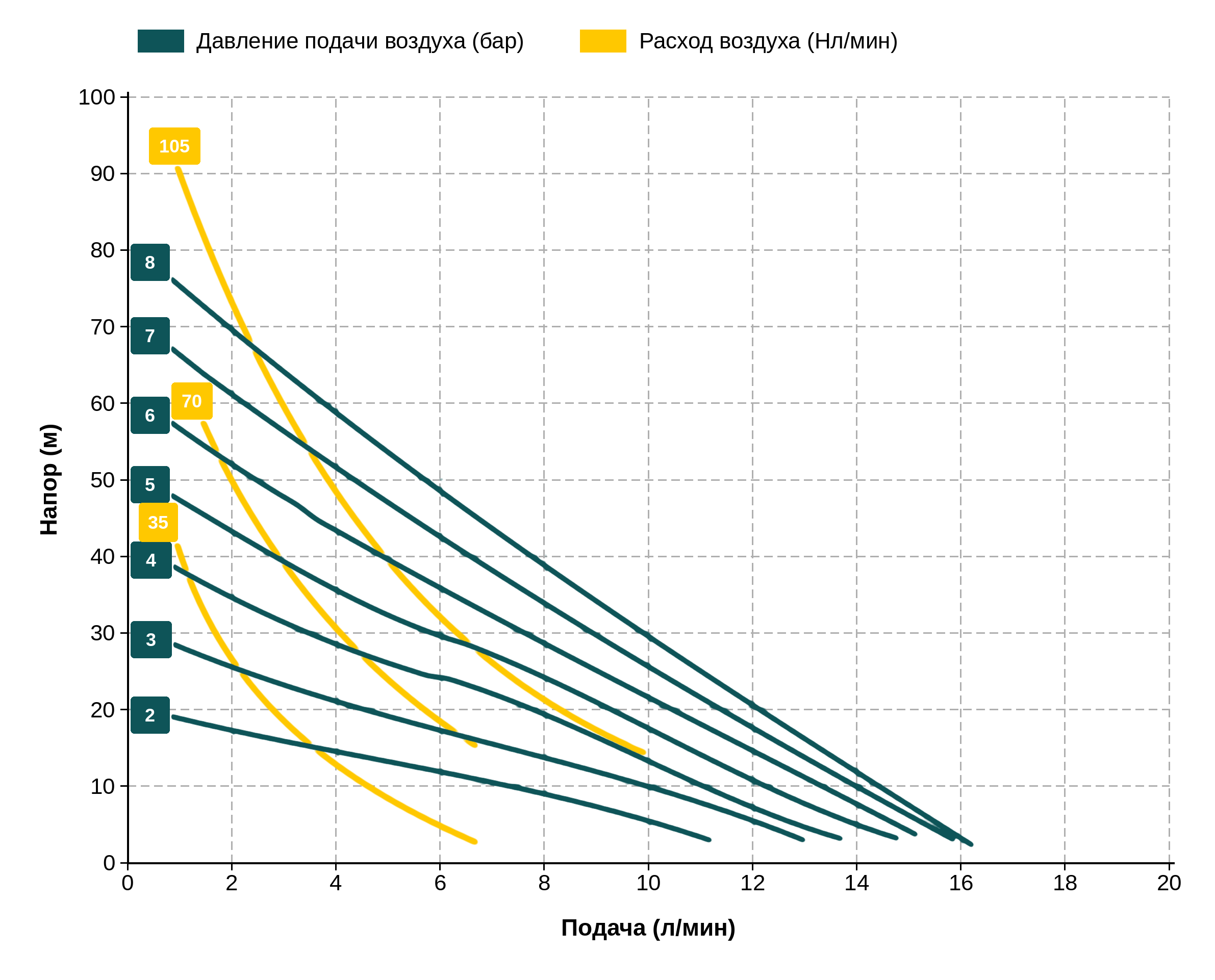

График зависимости характеристик насоса CUBIC 15-P от давления сжатого воздуха

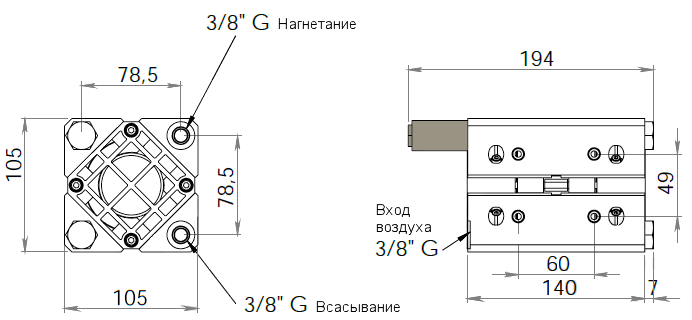

Габаритный чертеж насоса Debem CUBIC 15-P
