В этом атрибуте указан стандарт трубной резьбы BSP, который наиболее популярен в России. Здесь все размеры указываются в условных дюймах. Если вы используете для подключения насоса стандартные сантехнические соединения (например, 1/2" или 1"), то проблем с подключением не бывает. Однако если вам нужно подключить насос к шлангу/трубе, чей диаметр указан в миллиметрах, то здесь могут быть сложности. Для этого нужно знать реальные размеры патрубков в миллиметрах. Ниже мы приводим таблицу.
Условный диаметр (дюйм)
Условный диаметр (мм)
Реальный диаметр внутренней резьбы (мм)
Реальный диаметр наружной резьбы (мм)
1/8
5
8,5-8,9
9,3-9,7
1/4
8
11,4-11,9
12,9-13,1
3/8
10
14,9-15,4
16,3-16,6
1/2
15
18,6-19
20,5-20,9
3/4
20
24,1-24,5
26,1-26,4
1
25
30,3-30,8
33-33,2
1 1/4
32
39-39,5
41,5-41,9
1 1/2
40
44,8-45,3
47,4-47,8
2
50
56,2-56,6
59,2-59,6
2 1/2
65
73,8
76
3
80
86,8
89
4
100
105,8
108
5
125
130,8
133
6
150
156,8
159
Условный диаметр в мм показывает как принято называть ту или иную дюймовую резьбу. Например, если речь о соединении 1/2 дюйма, то на практике такую резьбу называют «пятнадцатая». Однако реальный размер этой резьбы не 15, а 18,6-19 мм (для внутренней резьбы или «мамы») и 20,5-20,9 мм (для наружной резьбы или «папы»).
3/8
Выходной патрубок (дюйм) ?
В этом атрибуте указан стандарт трубной резьбы BSP, который наиболее популярен в России. Здесь все размеры указываются в условных дюймах. Если вы используете для подключения насоса стандартные сантехнические соединения (например, 1/2" или 1"), то проблем с подключением не бывает. Однако если вам нужно подключить насос к шлангу/трубе, чей диаметр указан в миллиметрах, то здесь могут быть сложности. Для этого нужно знать реальные размеры патрубков в миллиметрах. Ниже мы приводим таблицу.
Условный диаметр (дюйм)
Условный диаметр (мм)
Реальный внутренний диаметр резьбы (мм)
Реальный наружный диаметр резьбы (мм)
1/8
5
8,5-8,9
9,3-9,7
1/4
8
11,4-11,9
12,9-13,1
3/8
10
14,9-15,4
16,3-16,6
1/2
15
18,6-19
20,5-20,9
3/4
20
24,1-24,5
26,1-26,4
1
25
30,3-30,8
33-33,2
1 1/4
32
39-39,5
41,5-41,9
1 1/2
40
44,8-45,3
47,4-47,8
2
50
56,2-56,6
59,2-59,6
2 1/2
65
73,8
76
3
80
86,8
89
4
100
105,8
108
5
125
130,8
133
6
150
156,8
159
Условный диаметр в мм показывает как принято называть ту или иную дюймовую резьбу. Например, если речь о соединении 1/2 дюйма, то на практике такую резьбу называют «пятнадцатая». Однако реальный размер этой резьбы не 15, а 18,6-19 мм (для внутренней резьбы или «мамы») и 20,5-20,9 мм (для наружной резьбы или «папы»).
3/8
ДхШхВ (см)
20х11х11
Вес (кг)
1
123 500 ₽
1 235 €
Условия доставки
Вы можете получить этот товар в г. Пермь с нашего склада по адресу: г. Пермь, ул. Василия Васильева, дом 5Б лит Ж, вывеска zenova или из нашего офиса по адресу: ул. Максима Горького, 83.

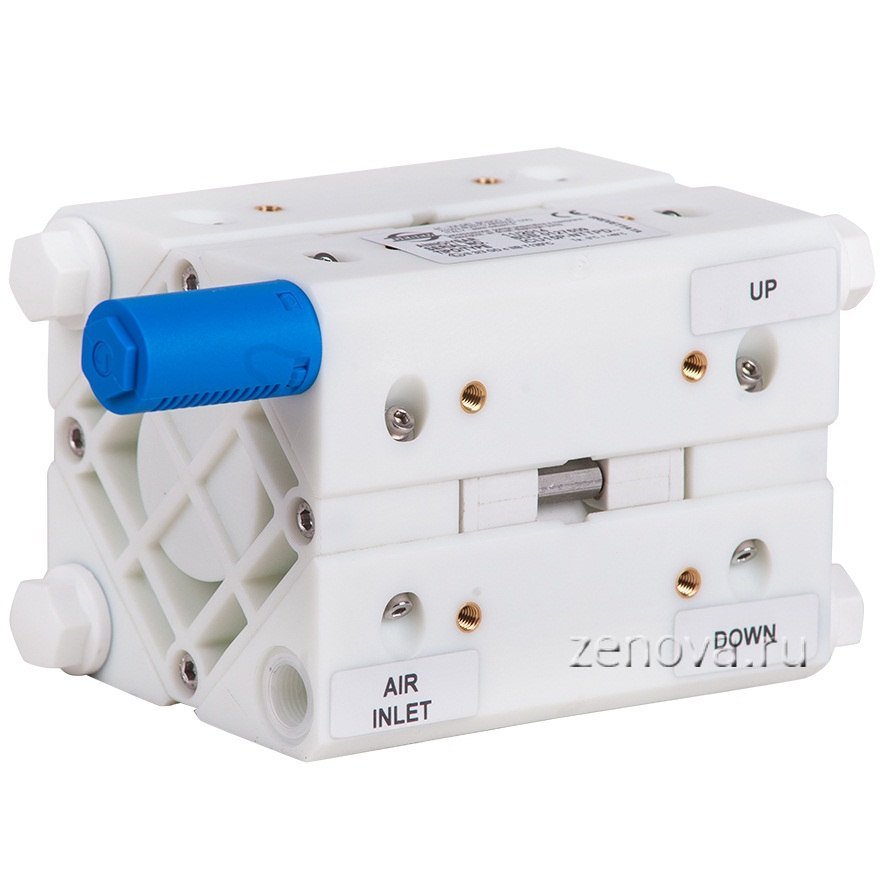

Компактный мембранный пневматический насос CUBIC 15-F из фторопласта итальянской фирмы Debem предназначен для перекачивания жидкостей, с которыми плохо справляются центробежные насосы. К ним относятся вязкие (до 15 000 сстокс), агрессивные, легковоспламеняющиеся жидкости с возможным содержанием твердых абразивных частиц. Насос CUBIC 15-F при работе использует энергию сжатого воздуха от 2 до 8 бар (в паре с насосом необходим компрессор).

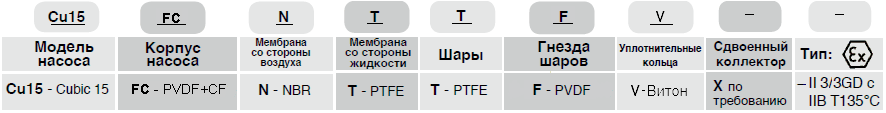

CUBIC 15-F - это условное название модели, полный артикул насоса ICU15FCNTTFV--, он содержит информацию о материалах элементов конструкции.
Корпус насоса CUBIC 15-F выполнен из фторопласта (PVDF+CF). Мембраны сдвоенной конструкции NBR+PTFE: внутренняя мембрана со стороны воздуха из каучука NBR, внешняя мембрана со стороны жидкости из тефлона. Шариковые клапана из тефлона, седла клапанов из PVDF, прокладки и уплотнительные кольца из витона.
По умолчанию насос имеет защищенное исполнение - сертифицирован под взрывозащиту II 3/3 GD c IIB T 135°C (по запросу версия из токопроводящих материалов для категории 2G).
Максимальная температура жидкости не должна превышать 95 °С.
Насос CUBIC 15-F имеет производительность от 0,06 до 1,02 м3/час (от 1 до 17 л/мин). Напор зависит от давления сжатого воздуха, поэтому не может превышать 8 бар. Насос может работать в режиме самовсоса, но при этом снижается его способность перекачивать вязкие жидкости. При высоте самовсоса 7 метров насос теряет 45% своей производительности.
Демпфер пульсации
К насосу CUBIC 15-F подходит гаситель пульсации EQUAFLUX 51 PVDF (корпус гасителя из PVDF+CF, мембрана Santoprene+PTFE).

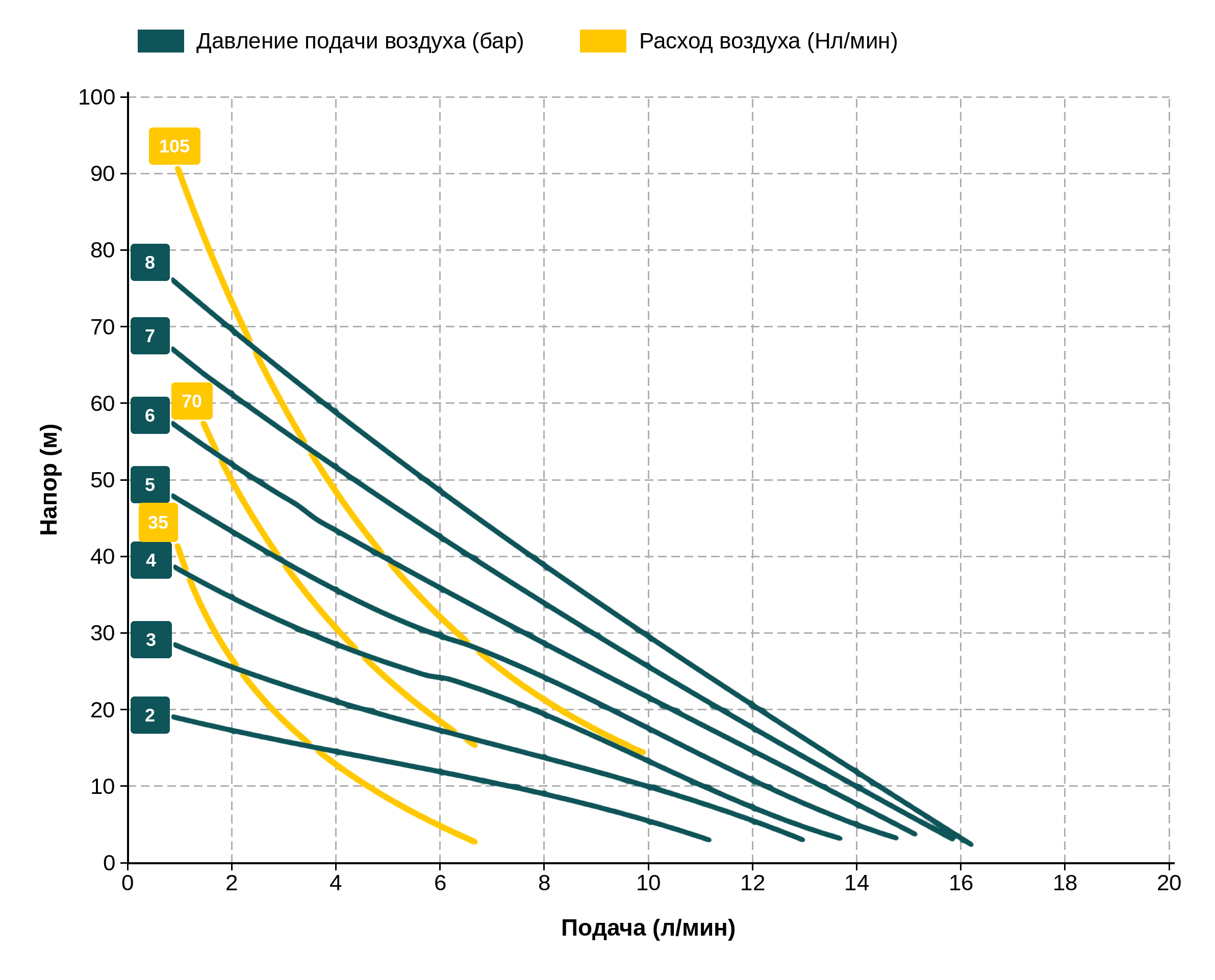

График зависимости характеристик насоса CUBIC 15-F от давления сжатого воздуха
