Описание модели HUSKY 3300S-A01-A-S2-SS-PT-PT-PT
Мембранный пневматический насос Graco HUSKY 3300S-A01-A-S2-SS-PT-PT-PT (заводской артикул 652882) имеет корпус из нержавеющей стали, мембраны из PTFE/Santoprene: со стороны жидкости мембрана из тефлона (PTFE), со стороны воздуха мембрана из сантопрена (Santoprene). Седла клапанов выполнены из нержавеющей стали, шариковые клапаны из тефлона. Это мощный насос для самых тяжелых условий эксплуатации. Перекачивает очень вязкие, агрессивные жидкости и растворы с содержанием крупных твердых частиц. Работает от энергии сжатого воздуха, давление воздуха на входе в насос должно быть от 1,4 до 8,6 бар.
При условии заземления насос может работать во взрывоопасной зоне (класс взрывозащиты II 2G IIC T4).
Температура перекачиваемой жидкости с учетом материалов конструкции от +4 до +104 °C.
Производительность насоса составляет от 1 до 68,1 м3/час (от 16 до 1135 л/мин). Максимальный напор равен 86 метрам.
Максимальный расход воздуха 9,5 м3/мин.
Всасывающий и напорный патрубки диаметром 3" (80 мм) резьба bsp. Диаметр канала подачи воздуха - 3/4" npt.
Допустимая вязкость жидкости до 25 000 сстокс, допустимый диаметр твердых включений в жидкости до 13 мм.
Максимальная высота самовсоса по сухой линии 4,9 метра, а по заполненной 9,4 метра.
Работа в режиме самовсоса, а также перекачивание жидкости повышенной вязкости снижают производительность.
Максимальная скорость работы насоса 103 цикла в минуту. Рекомендуемая максимальная скорость 35-50 циклов в минуту для продолжительной работы и 20 циклов в минуту для работы в режиме циркуляции жидкости. За один рабочий цикл насос перекачивает 11 литров жидкости.
Уровень шума 106 дБ при давлении 8,6 бар, 99 дБ при давлении 3,6 бар.

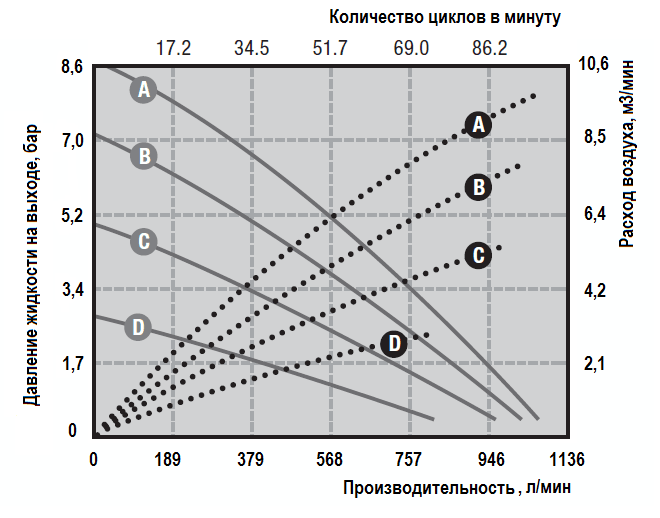

Рабочие характеристики насоса Graco HUSKY 3300S-A01-A-S2-SS-PT-PT-PT

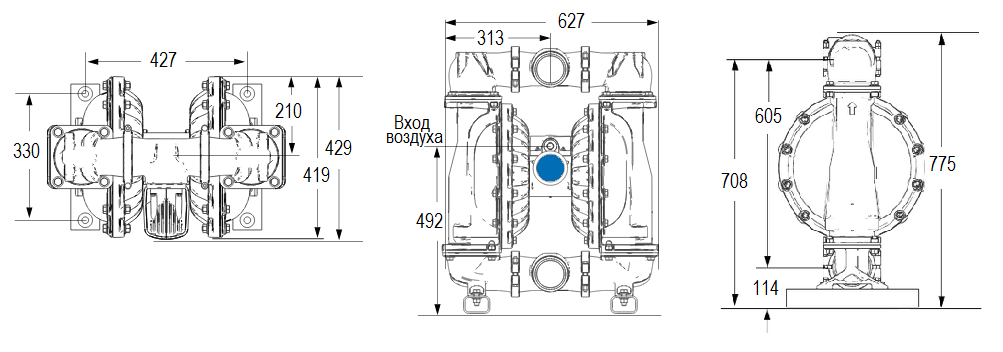

Габаритный чертеж насоса Graco HUSKY 3300S-A01-A-S2-SS-PT-PT-PT
