Воздуходувка вихревая FPZ SCL K11-TS

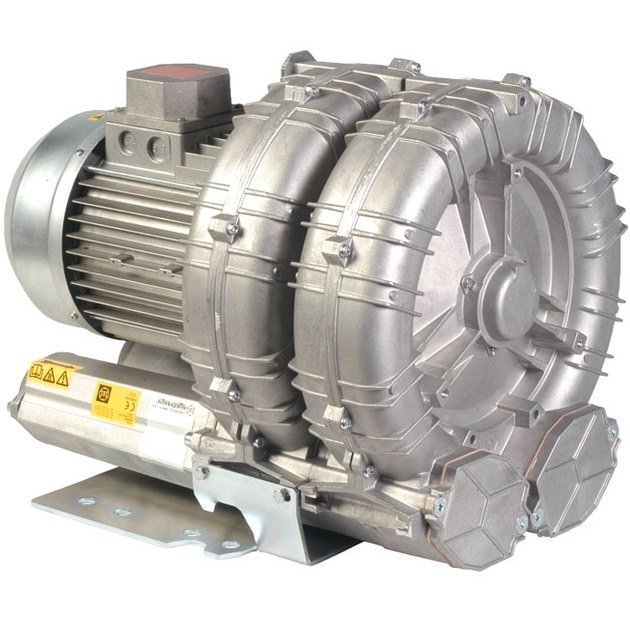

Внешний вид модели SCL K11-TS
Вакуумные фильтры - как правильно подобрать?
Герметизируем вихревую воздуходувку
Поднимет ли воздуходувка арбуз?
Воздуходувка вихревая FPZ SCL K11-TS
★★★★★
★★★★★
★★★★★
i
Страна производства:
Италия
Код товара
115240
Макс. расход
1765
Макс. давление
275
Рабочая точка:
1330 м³/час при 220 мбар
Мощность (кВт)
22
Напряжение (В)
380
Уровень шума (дБ)
88
Входной патрубок (дюйм) ?

В этом атрибуте указан стандарт трубной резьбы BSP, который наиболее популярен в России. Здесь все размеры указываются в условных дюймах. Если вы используете для подключения насоса стандартные сантехнические соединения (например, 1/2" или 1"), то проблем с подключением не бывает. Однако если вам нужно подключить насос к шлангу/трубе, чей диаметр указан в миллиметрах, то здесь могут быть сложности. Для этого нужно знать реальные размеры патрубков в миллиметрах. Ниже мы приводим таблицу.

Условный диаметр (дюйм)
Условный диаметр (мм)
Реальный диаметр внутренней  резьбы (мм)
Реальный диаметр
наружной резьбы (мм)
1/858,5-8,99,3-9,7
1/4811,4-11,912,9-13,1
3/81014,9-15,416,3-16,6
1/21518,6-1920,5-20,9
3/42024,1-24,526,1-26,4
12530,3-30,833-33,2
1 1/43239-39,541,5-41,9
1 1/24044,8-45,347,4-47,8
25056,2-56,659,2-59,6
2 1/26573,876
38086,889
4100110113
5125130,8133
6150156,8159

Условный диаметр в мм показывает как принято называть ту или иную дюймовую резьбу. Например, если речь о соединении 1/2 дюйма, то на практике такую резьбу называют «пятнадцатая». Однако реальный размер этой резьбы не 15, а 18,6-19 мм (для внутренней резьбы или «мамы») и 20,5-20,9 мм (для наружной резьбы или «папы»).

5 1/8
Выходной патрубок (дюйм) ?

В этом атрибуте указан стандарт трубной резьбы BSP, который наиболее популярен в России. Здесь все размеры указываются в условных дюймах. Если вы используете для подключения насоса стандартные сантехнические соединения (например, 1/2" или 1"), то проблем с подключением не бывает. Однако если вам нужно подключить насос к шлангу/трубе, чей диаметр указан в миллиметрах, то здесь могут быть сложности. Для этого нужно знать реальные размеры патрубков в миллиметрах. Ниже мы приводим таблицу.

Условный диаметр (дюйм)
Условный диаметр (мм)
Реальный внутренний диаметр резьбы (мм)
Реальный наружный диаметр резьбы (мм)
1/858,5-8,99,3-9,7
1/4811,4-11,912,9-13,1
3/81014,9-15,416,3-16,6
1/21518,6-1920,5-20,9
3/42024,1-24,526,1-26,4
12530,3-30,833-33,2
1 1/43239-39,541,5-41,9
1 1/24044,8-45,347,4-47,8
25056,2-56,659,2-59,6
2 1/26573,876
38086,889
4100110113
5125130,8133
6150156,8159

Условный диаметр в мм показывает как принято называть ту или иную дюймовую резьбу. Например, если речь о соединении 1/2 дюйма, то на практике такую резьбу называют «пятнадцатая». Однако реальный размер этой резьбы не 15, а 18,6-19 мм (для внутренней резьбы или «мамы») и 20,5-20,9 мм (для наружной резьбы или «папы»).

5 1/8
ДхШхВ (см)
118х54х69
Вес (кг)
187
966 525 ₽
9 205 €

Условия доставки

Мы определили Ваш город как Дублин

Для уточнения условий доставки, пожалуйста, свяжитесь с нами по телефону или электронной почте.

1

Гарантия 1 год

Другие товары из серии «Водокольцевые вакуумные насосы SL Vacuum SKA-A нержавеющие»

Водокольцевой вакуумный насос SL Vacuum SKA-A 2060_AISI304
Водокольцевой вакуумный насос SL Vacuum SKA-A 2060_AISI304
Страна производства:Китай
Макс. расход (м³/час)
27
Мин. остаточное давление (мбар)
33
Мощность (кВт)
0.81
Обороты в минуту
2880
Напряжение (В)
380
Материал рабочего колеса
нерж. сталь AISI 304
Входной патрубок (мм)
Входной патрубок (дюйм)
1
Выходной патрубок (дюйм)
1
110 670 ₽
Водокольцевой вакуумный насос SL Vacuum SKA-A 2061_AISI304
Водокольцевой вакуумный насос SL Vacuum SKA-A 2061_AISI304
На складе 1 шт.
Страна производства:Китай
Макс. расход (м³/час)
52
Мин. остаточное давление (мбар)
33
Мощность (кВт)
1.45
Обороты в минуту
2880
Напряжение (В)
380
Материал рабочего колеса
нерж. сталь AISI 304
Входной патрубок (мм)
Входной патрубок (дюйм)
1
Выходной патрубок (дюйм)
1
114 100 ₽
Водокольцевой вакуумный насос SL Vacuum SKA-A 2071_AISI304
Водокольцевой вакуумный насос SL Vacuum SKA-A 2071_AISI304
Страна производства:Китай
Макс. расход (м³/час)
110
Мин. остаточное давление (мбар)
33
Рабочая точка
0 м³/час при 0
Мощность (кВт)
3.85
Обороты в минуту
2860
Напряжение (В)
380
Материал рабочего колеса
нерж. сталь AISI 304
Входной патрубок (мм)
151 235 ₽
Водокольцевой вакуумный насос SL Vacuum SKA-A 5110_AISI304
Водокольцевой вакуумный насос SL Vacuum SKA-A 5110_AISI304
Страна производства:Китай
Макс. расход (м³/час)
165
Мин. остаточное давление (мбар)
33
Мощность (кВт)
4
Обороты в минуту
1450
Напряжение (В)
380
Материал рабочего колеса
нерж. сталь AISI 304
Входной патрубок (мм)
50
Входной патрубок (дюйм)
Выходной патрубок (дюйм)
234 255 ₽
Водокольцевой вакуумный насос SL Vacuum SKA-A 5111_AISI304
Водокольцевой вакуумный насос SL Vacuum SKA-A 5111_AISI304
Страна производства:Китай
Макс. расход (м³/час)
230
Мин. остаточное давление (мбар)
33
Мощность (кВт)
5.5
Обороты в минуту
1450
Напряжение (В)
380
Материал рабочего колеса
нерж. сталь AISI 304
Входной патрубок (мм)
50
Входной патрубок (дюйм)
Выходной патрубок (дюйм)
262 850 ₽
Водокольцевой вакуумный насос SL Vacuum SKA-A 5121_AISI304
Водокольцевой вакуумный насос SL Vacuum SKA-A 5121_AISI304
Страна производства:Китай
Макс. расход (м³/час)
280
Мин. остаточное давление (мбар)
33
Мощность (кВт)
7.5
Обороты в минуту
1450
Напряжение (В)
380
Материал рабочего колеса
нерж. сталь AISI 304
Входной патрубок (мм)
65
Входной патрубок (дюйм)
Выходной патрубок (дюйм)
308 105 ₽
Водокольцевой вакуумный насос SL Vacuum SKA-A 5131_AISI304
Водокольцевой вакуумный насос SL Vacuum SKA-A 5131_AISI304
Страна производства:Китай
Макс. расход (м³/час)
400
Мин. остаточное давление (мбар)
33
Мощность (кВт)
11
Обороты в минуту
1430
Напряжение (В)
380
Материал рабочего колеса
нерж. сталь AISI 304
Входной патрубок (мм)
65
Входной патрубок (дюйм)
Выходной патрубок (дюйм)
372 575 ₽
Водокольцевой вакуумный насос SL Vacuum SKA-A 5161_AISI304
Водокольцевой вакуумный насос SL Vacuum SKA-A 5161_AISI304
Страна производства:Китай
Макс. расход (м³/час)
500
Мин. остаточное давление (мбар)
33
Мощность (кВт)
15
Обороты в минуту
970
Напряжение (В)
380
Материал рабочего колеса
нерж. сталь AISI 304
Входной патрубок (мм)
80
Входной патрубок (дюйм)
Выходной патрубок (дюйм)
605 290 ₽

Описание модели SCL K11-TS


Вихревая воздуходувка SCL K11-TS итальянской фирмы FPZ имеет два рабочих колеса, но одну рабочую ступень. Это позволяет ей обеспечивать высокий расход воздуха без дополнительного повышения давления. Она перемещает чистый воздух и другие неагрессивные газы и может работать в режиме компрессора или вакуумного насоса.

Воздуходувка SCL K11-TS имеет производительность до 1764 м3/час при нулевом перепаде давлений.
В компрессорном режиме перепад давлений до 275 мбар при расходе 1200 м3/час. При максимальном давлении перепад температуры воздуха 43 °C.
В вакуумном режиме перепад давлений до 270 мбар при расходе 1000 м3/час. При максимальном вакууме перепад температуры воздуха 59 °C.

По умолчанию модель SCL K09-TS в нашем каталоге указана с двигателем 22 кВт и массой 186 кг. Однако на воздуходувке могут быть установлены и другие двигатели: 11 кВт (135 кг), 15 кВт (146 кг), 18,5 кВт (176 кг).

Воздуходувка SCL K11-TS оснащена встроенным шумоглушителем на всосе и нагнетании, уровень шума составляет 88 дБ.

Дополнительные комплектующие
При покупке воздуходувки SCL K11-TS рекомендуем также приобрести следующие дополнительные комплектующие:
1. Фильтр в сборе (конус) + соединение. Актуален при работе воздуходувки в режиме компрессора. Использование фильтра необходимо для сохранения гарантии.
2. Сменный бумажный фильтрующий элемент (для фильтра в сборе).
3. Вакуумный фильтр. Актуален при работе воздуходувки в режиме вакуумного насоса, если в емкости, откуда откачивается воздух, есть какие-то механические примеси.
4. Установочный комплект (клапан обратный, манометр, гибкий шланг с фитингами, 4 антивибрационных кронштейна).
5. Предохранительный клапан для защиты воздуходувки от перегрева при избыточном перепаде давлений (вакуумный или компрессорный клапан в зависимости от режима, в котором работает воздуходувка). Использование предохранительного клапана необходимо для сохранения гарантии.

Конструкция

Воздуходувки представляют собой единый блок в различных вариантах: как в вертикальном, так и в горизонтальном исполнении. Привод через ременную передачу, либо же напрямую электродвигателем. Материалом для корпуса служит алюминий. В центре корпуса располагается упорный подшипник, что позволяет беспрепятственно заменить его в любой момент.

Условия эксплуатации

  • Воздуходувки SCL – предназначены для непрерывного движения воздуха или невзрывчатого, неопасного и невоспламеняющегося газа.
  • Твердые частицы, даже маленькие, включая грязь, могут причинить серьезное повреждение, поэтому если есть вероятность попадания в воздуходувку загрязнения, то необходимо обязательно устанавливать фильтр на входное отверстие.
  • Воздуходувки, которые не имеют фильтра, не имеют гарантию.
  • Ни в коем случае не используйте воздуходувку с закрытым входным или выходным отверстием.
  • Защитите воздуходувку соответствующим предохранительным клапаном.
  • Входная температура и окружающая температура должны находиться в диапазоне от -15°C до +40°C.
  • Следите за тем, чтобы воздуходувка имела хорошую вентиляцию, особенно при продолжительной работе.

Применение

  • Рыбоводство;
  • Фотографическая, фармацевтическая, химическая промышленность;
  • Газовый анализ;
  • Использование на очистных сооружениях для аэрации;
  • Растаривание мешков;
  • Обработка пищевых продуктов;
  • В упаковочных и печатных машинах используются для прижима листов;
  • Пневомопочта и пневмотранспорт;
  • Промышленные пылесосы;
  • Подача воздуха в горелки;
  • Подъемные вакуумные устройства;
  • Стоматологические установки;
  • Производство пластика;
  • Сушка стеклянной тары.
Нагнетатели воздуха, воздуходувки, турбовоздуходувки, вытяжные вентиляторы, газодувки используются для нагнетания или откачки невзрывоопасных газовых смесей и газов.

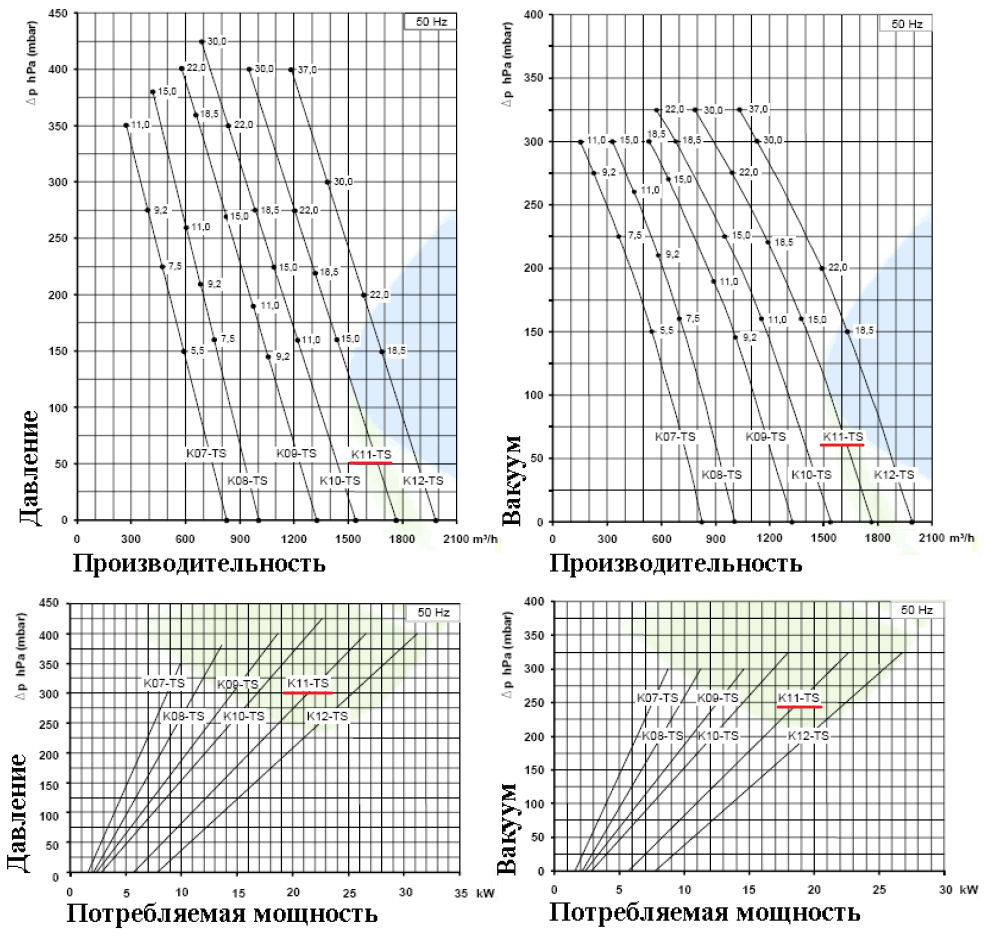

Рабочие характеристики SCL K11-TS в режиме компрессора и в режиме вакуума

Рабочие характеристики SCL K11-TS в режиме компрессора и в режиме вакуума

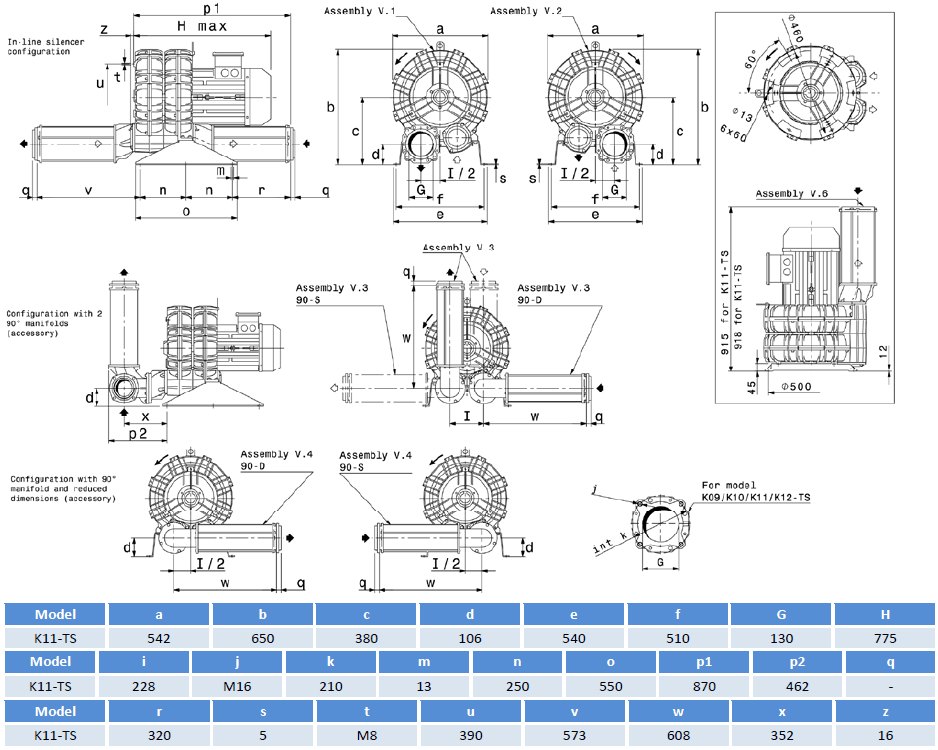

Габаритный чертеж воздуходувки SCL K11-TS

Габаритный чертеж воздуходувки SCL K11-TS
