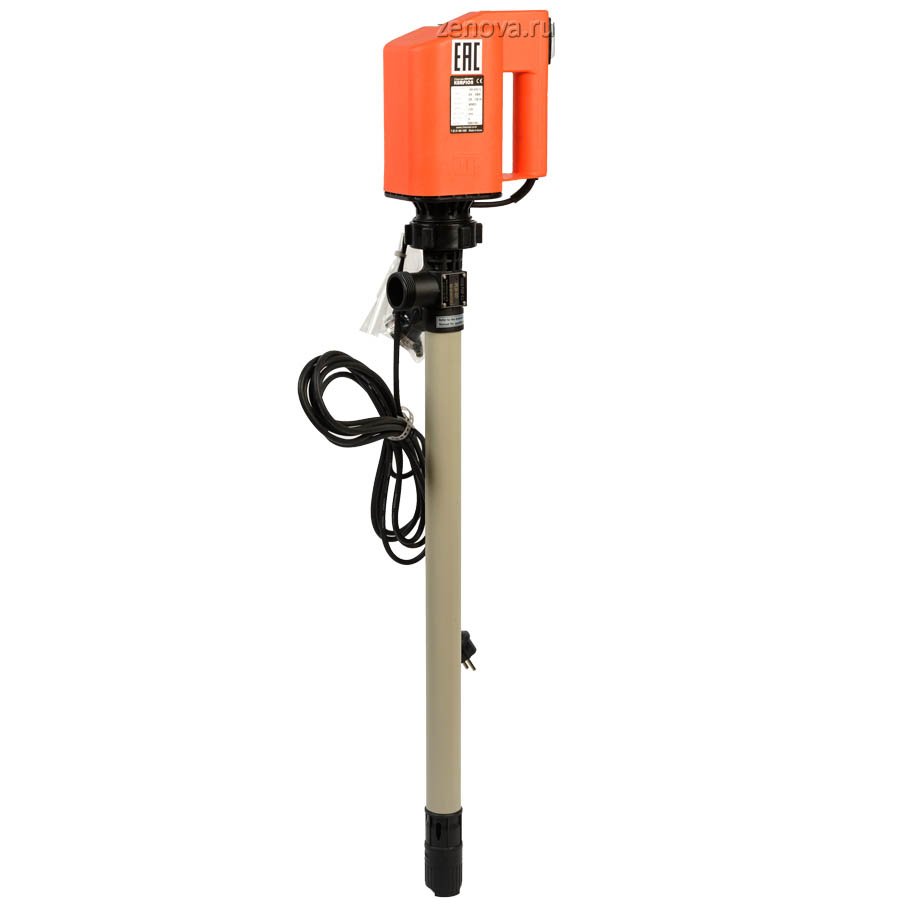

Бочковый насос Cheonsu DR-PLS-07-U4S с электродвигателем

Бочковый насос Cheonsu DR из полипропилена с электродвигателем
Бочковый насос Cheonsu DR-PLS-07-U4S с электродвигателем
i
Страна производства:
Корея
Макс. расход (м³/час)
7.8
Макс. давление (м.в.ст.)
9
Рабочая точка
4.8 м³/час при 3.7 м.в.ст.
Мощность (кВт)
0.43
Напряжение (В)
220
Материал проточной части
Полипропилен / нерж. AISI 316
Тип привода
Электрический
Макс. темп. жидкости (°C)
50
Максимальная плотность (кг/дм³)
1.3
Макс. вязкость (сСт)
200
Длина трубы (мм)
700
Входной патрубок (мм)
44
Выходной патрубок (мм)
25
ДхШхВ (см)
20х13х110
Вес (кг)
4
30 921 ₽
418 $

Условия доставки

Мы не смогли определить ваше место нахождения. Для уточнения условий доставки, пожалуйста, выберите ваш город

Или свяжитесь с нами по телефону или электронной почте.

1

Гарантия 1 год

Бочковый насос Cheonsu DR-PLS-07-U4S с электродвигателем – характеристики

Макс. расход (м³/час)
7.8
Макс. давление (м.в.ст.)
9
Рабочая точка
4.8 м³/час при 3.7 м.в.ст.
Мощность (кВт)
0.43
Напряжение (В)
220
Материал проточной части
Полипропилен / нерж. AISI 316
Тип привода
Электрический
Макс. темп. жидкости (°C)
50
Максимальная плотность (кг/дм³)
1.3
Макс. вязкость (сСт)
200
Длина трубы (мм)
700
Входной патрубок (мм)
44
Выходной патрубок (мм)
25
ДхШхВ (см)
20х13х110
Вес (кг)
4

Бочковый насос Cheonsu DR-PLS-07-U4S позволяет перекачивать разбавленные кислоты, щелочи из канистр, небольших бочек и прочих емкостей. Может использоваться в промышленности или лабораториях.

Ключевые особенности модели:

  • Корпус насоса сделан из полипропилена.
  • Вал из нержавеющей стали AISI 316 ограничивает химическую стойкость насоса (для концентрированных кислот и щелочей следует выбирать модели с валом из хастеллоя).
  • Насос имеет высокопроизводительное рабочее колесо (расход до 130 л/мин, напор до 9 метров).
  • Длина погружной части насоса составляет 700 мм.
  • Насос оснащен стандартным высококачественным электродвигателем на 220 вольт.
  • Страна производства насоса - Южная Корея. Весь производственный цикл выполняется на современной фабрике в Кёнгидо, неподалеку от Сеула.

Условия эксплуатации

  • В жидкость погружается только насосная труба из полипропилена и валом из нержавеющей стали AISI 316. Только погружная часть должна быть устойчива к перекачиваемой жидкости. Двигатель, изготовленный из пластика, остается снаружи (вне жидкости). Двигатель абсолютно герметичен и защищен от паров жидкости, если таковые будут.
  • Вязкость перекачиваемой жидкости должна быть до 200 сСтокс.
  • Плотность жидкости — до 1,3 кг/дм³.
  • Температура жидкости — до +50 °С.

Электродвигатель

  • Насос оснащен базовым электродвигателем U4S.
  • Двигатель U4S по умолчанию оснащен защитой от перегрева, кабелем длиной 5 метров и вилкой.
  • На корпусе есть защищенная от пыли кнопка включения.
  • Мощность 430 Вт. Напряжение 220 вольт/50 Гц. Ток 2,8 А.
  • Максимальное число оборотов в минуту - 10 000.
  • Класс защиты обмотки - B. Класс защиты от воды и пыли IP44.
  • В двигателе U4S нет регулировки оборотов и нет защиты от низкого напряжения. Если такие функции нужны, то следует смотреть модели с электродвигателем U4B.

Материалы конструкции насоса (насосной трубы)

  • Насосная труба изготовлена из полипропилена.
  • Рабочее колесо изготовлено из ETFE.
  • Вал выполнен из нержавеющей стали AISI 316.
  • Втулка — из тефлона.

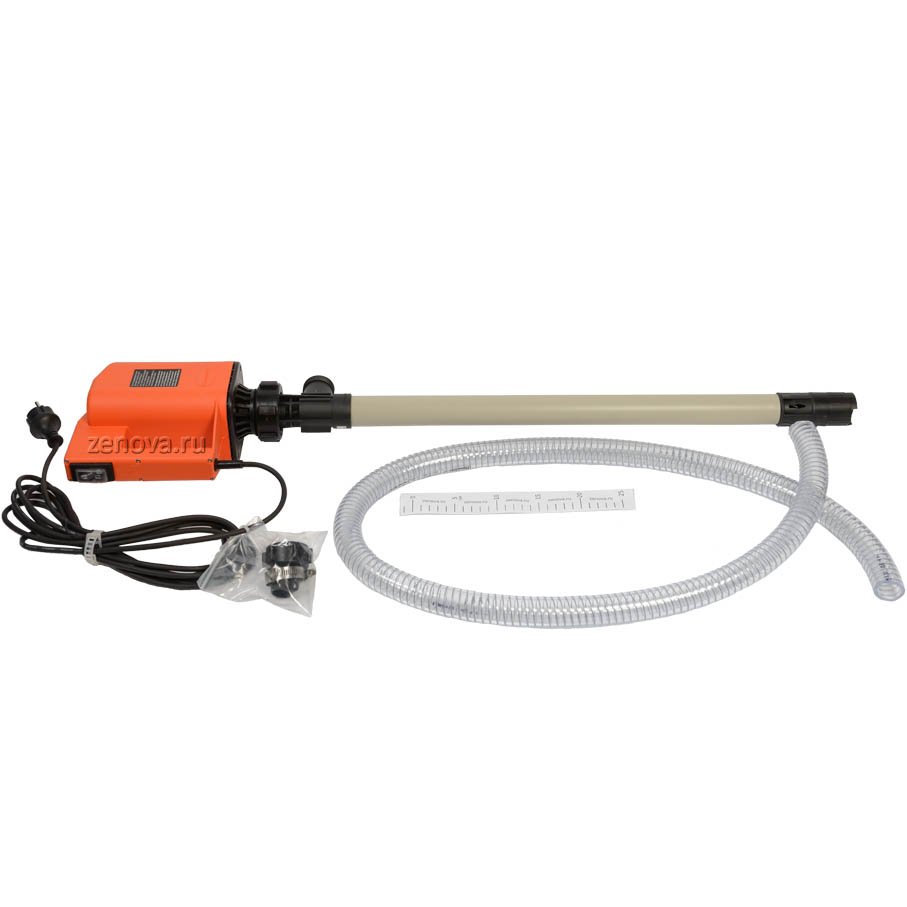

Комплект поставки бочкового насоса Cheonsu DR-PLS-07-U4S с электродвигателем

  • насос с длиной погружной части 700 мм;
  • электродвигатель 220 вольт с кабелем 5 метров и вилкой;
  • шланг ПВХ 1,5 метра;
  • адаптер и хомут для шланга.

Все указанные компоненты входят в стоимость насоса, доплачивать за них не нужно.

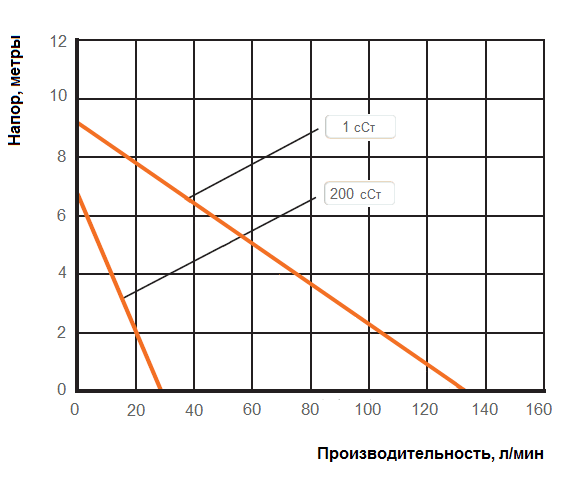

График рабочих характеристик Cheonsu DR-PLS-07-U4S

График рабочих характеристик Cheonsu DR-PLS-07-U4S

Отзыв отправлен. Спасибо!

Новый отзыв

Опишите ваш опыт эксплуатации оборудования, купленного у нас. Приложите не менее 4-х фотографий формата 4х3. Если отзыв будет полезен, мы обязательно разместим его на сайте. За качественный отзыв мы дадим вам бонус на будущие заказы.

позитивный
Отмена

Загружаем другие товары из серии…

Бочковые насосы Cheonsu DR - справочная информация

Бочковые насосы Cheonsu DR производятся в Южной Корее. Они позволяют откачивать из бочек, еврокубов или других емкостей кислоты, щелочи, растворители или прочие опасные жидкости. Насосы имеют очень высокое качество исполнения и ресурс на уровне лучших европейских и американских насосов. В насосах используются лучшие по качеству материалы (пластики, металлы) и комплектующие для обеспечения максимальной надежности и живучести, даже в российских условиях.

Приятная особенность комплекта поставки насосов DR

Все корейские насосы DR по умолчанию комплектуются двигателями. Другие производители обычно отдельно указывают цену насоса и отдельно цену двигателя. Из-за этого покупатели иногда удивляются, почему корейский насос стоит дороже немецкого или американского.
Например, корейский насос стоит 40 тысяч рублей, а немецкий 30 тысяч. Но у корейского насоса двигатель включен в цену, а у "немца" нет. Оказывается, что немецкий насос с двигателем обходится в 65 тысяч рублей. "Кореец" в итоге выходит дешевле.

Кроме того, в стандартный комплект поставки насоса DR помимо двигателя (электрического или пневматического в зависимости от модели) входят несколько приятных дополнений: шланг ПВХ 1,5 метра, адаптер и хомут для шланга. Другие производители предлагают эти аксессуары только за дополнительную плату.

Для моделей с пневмодвигателями в комплект поставки дополнительно входит адаптер для подключения к пневмолинии, шаровый кран для перекрытия потока воздуха и шумоглушитель.

Разновидности бочковых насосов DR и расшифровка обозначения

В качестве материала корпуса может быть использован полипропилен, фторопласт PVDF или нержавеющая сталь AISI 316.
Обычно насосы имеют длину трубы (погружная часть) 1000 или 1200 мм. Под заказ возможна поставка насосов с длиной трубы 700 мм.
Насосы поставляются на выбор с одним из двух типов рабочих колес:
- Высокопроизводительное колесо со сниженным напором. Такие насосы обеспечивают производительность до 130 - 165 л/мин (7,8 - 9,9 м³/час) и напор до 8,5 - 9,5 метров.
- Высоконапорное колесо со сниженной производительностью. Такие насосы обеспечивают производительность до 80 - 95 л/мин (4,8 - 5,7 м³/час) и напор до 17 - 22 метров.

Разберем обозначение бочкового насоса на примере одной из моделей DR-PLH-10-U4S.

DR - общее название линейки.

PLH -
Первая буква P означает материал корпуса - полипропилен (F - фторопласт PVDF, S - нержавеющая сталь AISI 316).
Вторая буква L означает рабочее колесо с высокой производительностью и сниженным напором (H - рабочее колесо со сниженной производительностью и высоким напором).
Третья буква H означает материал вала хастеллой (S - нержавеющая сталь AISI 316).

10 - длина трубы 1000 мм (12 - 1200 мм).

U4S - стандартный электродвигатель (U4B - электродвигатель с регулировкой оборотов и защитой от низкого напряжения; A4 - пневмодвигатель со взрывозащитой).

Двигатели

Насосы серии DR могут оснащаться несколькими типами двигателей в зависимости от модели. Двигатель по умолчанию включен в стоимость насоса.

U4S - базовый электродвигатель.
Двигатель по умолчанию оснащен защитой от перегрева, кабелем длиной 5 метров и вилкой. На корпусе есть защищенная от пыли кнопка включения.
Мощность 430 Вт. Напряжение 220 вольт/50 Гц. Ток 2,8 А. Максимальное число оборотов в минуту - 10 000.
Класс защиты обмотки - B. Класс защиты от воды и пыли IP44.
Вес двигателя 3 кг.

U4B - электродвигатель со встроенной защитой от низкого напряжения и регулировкой оборотов.
Насосы именно с этим двигателем мы рекомендуем покупать в качестве стандарта. Хотя такой двигатель примерно на 6000 рублей дороже, чем базовый, в итоге он дает много преимуществ. Защита от низкого напряжения существенно продлевает живучесть двигателя в условиях реальной российской эксплуатации. А регулировка оборотов повышает удобство пользования насосом, когда нужно дозировать небольшие объемы.
Помимо защиты от низкого напряжения и регулятора оборотов двигатель оснащен защитой от перегрева, кабелем длиной 5 метров и вилкой. На корпусе есть защищенная от пыли кнопка включения.
Мощность 430 Вт. Напряжение 220 вольт/50 Гц. Ток 2,8 А. Максимальное число оборотов в минуту - 10 000.
Класс защиты обмотки - B. Класс защиты от воды и пыли IP44.
Вес двигателя 3,1 кг.

A4 - пневмодвигатель со взрывозащитой.
Пневмодвигатель имеет европейский сертификат взрывозащиты ATEX ExII 2G cp IIC T6.
По умолчанию оснащен шумоглушителем, краном для перекрытия подачи воздуха (заменяет кнопку выключения насоса) и фитингом для присоединения к воздушной линии 1/4".
Рабочее давление сжатого воздуха на входе от 3 до 6 бар. Максимальное потребление сжатого воздуха 920 л/мин. Мощность двигателя 460 Вт. Максимальное число оборотов в минуту - 10 000.
Вес двигателя - 1,2 кг.

Условия эксплуатации

Максимальная температура перекачиваемой жидкости:

  • для всех моделей c трубой из полипропилена до +50оС;
  • для всех моделей с трубой из фторопласта PVDF до +80оС;
  • для всех моделей с трубой из нержавеющей стали AISI 316 до +100оС.

Предельная вязкость жидкости для моделей с электроприводом U4S и U4B:

  • DR-PHH и DR-FHH (погружная часть из полипропилена или фторопласта, высоконапорное рабочее колесо) – до 800 сСтокс;
  • DR-PLS, DR-PLH и DR-FLH (погружная часть из полипропилена или фторопласта, высокопроизводительное рабочее колесо) – до 200 сСтокс;
  • DR-SHS (погружная часть из нержавеющей стали AISI 316, высоконапорное рабочее колесо) – до 600 сСтокс;
  • DR-SLS (погружная часть из нержавеющей стали AISI 316, высокопроизводительное рабочее колесо) – до 150 сСтокс.

Предельная вязкость жидкости для моделей с пневмоприводом A4:

  • DR-PHH (погружная часть из полипропилена, высоконапорное рабочее колесо) – до 1200 сСтокс;
  • DR-PLH (погружная часть из полипропилена, высокопроизводительное рабочее колесо) – до 1000 сСтокс;
  • DR-SHS (погружная часть из нержавеющей стали AISI 316, высоконапорное рабочее колесо) – до 800 сСтокс;
  • DR-SLS (погружная часть из нержавеющей стали AISI 316, высокопроизводительное рабочее колесо) – до 400 сСтокс.
