В этом атрибуте указан стандарт трубной резьбы BSP, который наиболее популярен в России. Здесь все размеры указываются в условных дюймах. Если вы используете для подключения насоса стандартные сантехнические соединения (например, 1/2" или 1"), то проблем с подключением не бывает. Однако если вам нужно подключить насос к шлангу/трубе, чей диаметр указан в миллиметрах, то здесь могут быть сложности. Для этого нужно знать реальные размеры патрубков в миллиметрах. Ниже мы приводим таблицу.
Условный диаметр (дюйм)
Условный диаметр (мм)
Реальный диаметр внутренней резьбы (мм)
Реальный диаметр наружной резьбы (мм)
1/8
5
8,5-8,9
9,3-9,7
1/4
8
11,4-11,9
12,9-13,1
3/8
10
14,9-15,4
16,3-16,6
1/2
15
18,6-19
20,5-20,9
3/4
20
24,1-24,5
26,1-26,4
1
25
30,3-30,8
33-33,2
1 1/4
32
39-39,5
41,5-41,9
1 1/2
40
44,8-45,3
47,4-47,8
2
50
56,2-56,6
59,2-59,6
2 1/2
65
73,8
76
3
80
86,8
89
4
100
110
113
5
125
130,8
133
6
150
156,8
159
Условный диаметр в мм показывает как принято называть ту или иную дюймовую резьбу. Например, если речь о соединении 1/2 дюйма, то на практике такую резьбу называют «пятнадцатая». Однако реальный размер этой резьбы не 15, а 18,6-19 мм (для внутренней резьбы или «мамы») и 20,5-20,9 мм (для наружной резьбы или «папы»).
2
Выходной патрубок (дюйм) ?
В этом атрибуте указан стандарт трубной резьбы BSP, который наиболее популярен в России. Здесь все размеры указываются в условных дюймах. Если вы используете для подключения насоса стандартные сантехнические соединения (например, 1/2" или 1"), то проблем с подключением не бывает. Однако если вам нужно подключить насос к шлангу/трубе, чей диаметр указан в миллиметрах, то здесь могут быть сложности. Для этого нужно знать реальные размеры патрубков в миллиметрах. Ниже мы приводим таблицу.
Условный диаметр (дюйм)
Условный диаметр (мм)
Реальный внутренний диаметр резьбы (мм)
Реальный наружный диаметр резьбы (мм)
1/8
5
8,5-8,9
9,3-9,7
1/4
8
11,4-11,9
12,9-13,1
3/8
10
14,9-15,4
16,3-16,6
1/2
15
18,6-19
20,5-20,9
3/4
20
24,1-24,5
26,1-26,4
1
25
30,3-30,8
33-33,2
1 1/4
32
39-39,5
41,5-41,9
1 1/2
40
44,8-45,3
47,4-47,8
2
50
56,2-56,6
59,2-59,6
2 1/2
65
73,8
76
3
80
86,8
89
4
100
110
113
5
125
130,8
133
6
150
156,8
159
Условный диаметр в мм показывает как принято называть ту или иную дюймовую резьбу. Например, если речь о соединении 1/2 дюйма, то на практике такую резьбу называют «пятнадцатая». Однако реальный размер этой резьбы не 15, а 18,6-19 мм (для внутренней резьбы или «мамы») и 20,5-20,9 мм (для наружной резьбы или «папы»).

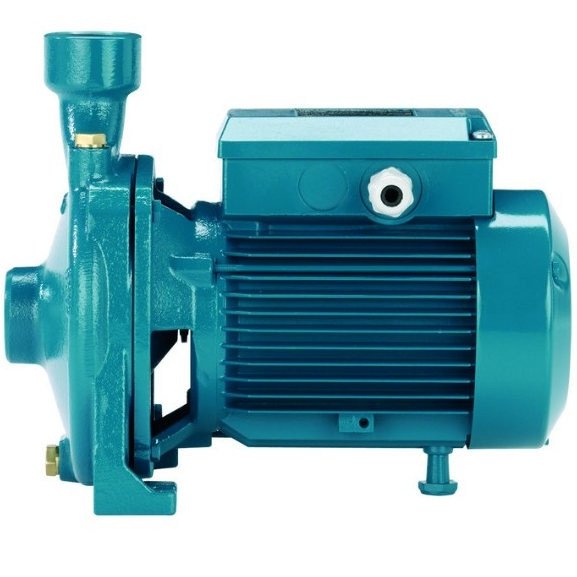

Насос Calpeda NM 11/B/A – это классический центробежный насос моноблочной конструкции с резьбовыми патрубками. Насос позволяет перекачивать воду и прочие неагрессивные к чугуну жидкости. Производится на заводе Calpeda, расположенном в г. Виченца на севере Италии.
Производительность насоса колеблется от 6,6 до 16,8 м3/час (110-280 л/мин), напор до 29,5 м.в.ст.
Оптимальная рабочая точка 13,2 м3/ч (220 л/мин) при напоре 26 м.в.ст. КПД насоса в указанной точке 62 %.
Патрубки по UNI-ISO 228/1: входной G2", выходной G11/4".
Насос оснащен трехфазным двигателем мощностью 1,5 кВт, 220/380 В, 2900 об/мин. Класс защиты IP 54.
Ограничения по эксплуатации
Температура воды от -10°C до +90°C (от -40 до +200 градусов под заказ).
Температура вокруг насоса до 40°C.
Высота подъема жидкости (всасывания) до 7 метров (зависит от модели насоса и конкретной рабочей точки).
Давление внутри насоса, max: 10 атмосфер (16 атм. для насосов NMD 25/190, NMD 32/210, NMD 40/180).
Допускается круглосуточная работа насоса.
Другие исполнения по запросу
Параметры защиты IP 55.
Для среды с более высокой или более низкой температурой.
