Мембранный пневматический насос Flux FDM 06

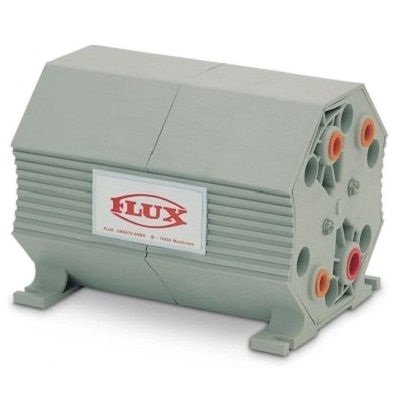

Внешний вид модели Flux FDM 06
Мембранный пневматический насос Flux FDM 06
i
Страна производства:
Германия
Макс. расход (м³/час)
1.02
Макс. давление (м.в.ст.)
64
Рабочая точка
0.6 м³/час при 40 м.в.ст.
Макс. темп. жидкости (°C)
65
Макс. вязкость (сстокс)
3000
Самовсос "по суху" (м)
4
Диаметр твердых включений (мм)
0.8
Входной патрубок (мм)
6
Выходной патрубок (мм)
6
Воздушный патрубок (мм)
6
ДхШхВ (см)
19х12х14
Вес (кг)
1.9

Условия доставки

Доставка в ваш город в настоящее время не выполняется.

Если у вас есть партнер в России, вы можете приобрести товар через него.

1

Официальная гарантия

Похожие модели

Мембранный пневматический насоc Yamada NDP-5FPT
Мембранный пневматический насоc Yamada NDP-5FPT
На складе 1 шт.
i
Страна производства:Япония
Макс. расход (м³/час)
0.66
Макс. давление (м.в.ст.)
70
Материал проточной части
Полипропилен
Материал мембран
PTFE
Входной патрубок (мм)
6
26 931 ₽
Мембранный пневматический насос Seko AF0007P
Мембранный пневматический насос Seko AF0007P
i
Страна производства:Италия
Макс. расход (м³/час)
0.48
Макс. давление (м.в.ст.)
75
Материал проточной части
Полипропилен
Материал мембран
PTFE
Входной патрубок (мм)
6
11 729 ₽

Мембранный пневматический насос Flux FDM 06 – характеристики

Макс. расход (м³/час)
1.02
Макс. давление (м.в.ст.)
64
Рабочая точка
0.6 м³/час при 40 м.в.ст.
Макс. темп. жидкости (°C)
65
Макс. вязкость (сстокс)
3000
Самовсос "по суху" (м)
4
Диаметр твердых включений (мм)
0.8
Входной патрубок (мм)
6
Выходной патрубок (мм)
6
Воздушный патрубок (мм)
6
ДхШхВ (см)
19х12х14
Вес (кг)
1.9
Мембранный пневматический насос Flux FDM 06 производства компании FLUX-GERATE GMBH (Германия) предназначен для работы с агрессивными растворами различного химического состава. Перекачиваемая среда может быть вязкой, клейкой, абразивной и содержать твердые включения до 0,8 мм. Давление воздуха, подаваемого компрессором, должно быть от 2 до 7 бар.

Производительность насоса составляет от 0,06 до 1,02 м3/час (от 1 до 17 л/мин), а максимальный напор достигает 70 метров при нулевом расходе. Высота самовсоса по сухой линии до 4 метров, в залитой линии до 7,6 метра. Диаметр всасывающего и напорного патрубков 1/4" (трубная резьба). Штуцер подвода воздуха - 1/4" (трубная резьба).

Насос выпускается в трех вариантах исполнения:
FDM 06 PP/AA - корпус из полипропилена (PP), мембраны из сантопрена, вес 1,7 кг. Рабочая температура жидкости до 60 °C;
FDM 06 PP/TT - корпус из полипропилена (PP), мембраны из тефлона (PTFE), вес 1,7 кг. Рабочая температура жидкости до 60 °C;
FDM 06 AC/TT - корпус из полиацеталя (AC), мембраны из тефлона (PTFE), вес 1,9 кг. Рабочая температура жидкости до 65 °C. Сертификат по ATEX для применения во взрывоопасных средах.
Материалы конструкции модели подбираются в соответствии с подаваемой средой. Ниже под заголовком «Совместимость корпуса насоса с перекачиваемой средой» показаны оптимальные сочетания материалов с жидкостями.

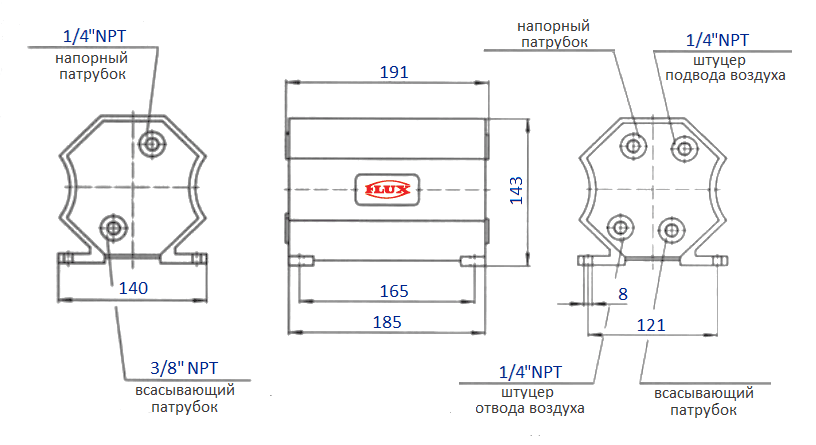

Габаритный чертеж насоса Flux FDM 06

Габаритный чертеж насоса Flux FDM 06

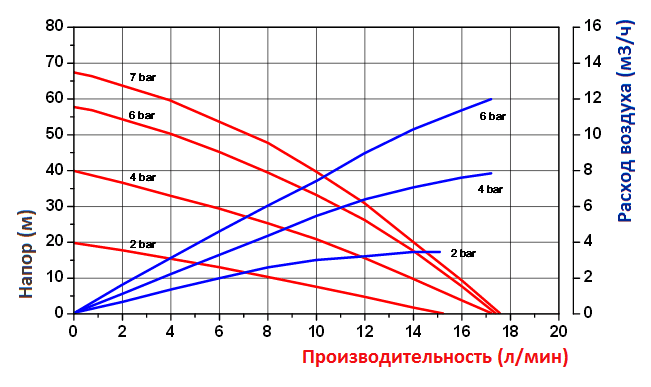

График эксплуатационных характеристик модели FDM 06

График эксплуатационных характеристик модели FDM 06
На графике отображается зависимость напора и производительности насоса от давления и расхода воздуха компрессора. Чем больше давление сжатого воздуха, тем больше напор и выше кривая производительности. В свою очередь скорость перекачивания жидкости регулируется изменением расхода воздуха. Например, при давлении 7 бар оптимальным режимом работы будет перекачивание 0,6 м3/час жидкости (10 л/мин) с расходом воздуха 130 нл/мин. Далее на этой странице представлен еще один цифровой график производительности насоса при давлении 7 бар.

Другие товары из серии «Мембранные насосы Flux FDM»

Мембранный пневматический насос Flux FDM 07
Мембранный пневматический насос Flux FDM 07
i
Страна производства:Германия
Макс. расход (м³/час)
1.2
Макс. давление (м.в.ст.)
78
Рабочая точка
0.6 м³/час при 31 м.в.ст.
Макс. темп. жидкости (°C)
65
Макс. вязкость (сстокс)
3000
Цена по запросу
Мембранный пневматический насос Flux FDM 10
Мембранный пневматический насос Flux FDM 10
i
Страна производства:Германия
Макс. расход (м³/час)
2.25
Макс. давление (м.в.ст.)
60
Рабочая точка
1.5 м³/час при 35.5 м.в.ст.
Макс. темп. жидкости (°C)
90
Макс. вязкость (сстокс)
3000
63 218 ₽
Мембранный пневматический насос Flux FDM 12
Мембранный пневматический насос Flux FDM 12
i
Страна производства:Германия
Макс. расход (м³/час)
3
Макс. давление (м.в.ст.)
65
Рабочая точка
1.8 м³/час при 37 м.в.ст.
Макс. темп. жидкости (°C)
100
Макс. вязкость (сстокс)
20000
77 139 ₽
Мембранный пневматический насос Flux FDM 25
Мембранный пневматический насос Flux FDM 25
i
Страна производства:Германия
Макс. расход (м³/час)
9.6
Макс. давление (м.в.ст.)
72
Рабочая точка
6 м³/час при 37 м.в.ст.
Макс. темп. жидкости (°C)
100
Макс. вязкость (сстокс)
20000
99 961 ₽
Мембранный пневматический насос Flux FDM 40
Мембранный пневматический насос Flux FDM 40
i
Страна производства:Германия
Макс. расход (м³/час)
21
Макс. давление (м.в.ст.)
74
Рабочая точка
12 м³/час при 45 м.в.ст.
Макс. темп. жидкости (°C)
100
Макс. вязкость (сстокс)
30000
163 559 ₽
Мембранный пневматический насос Flux FDM 50
Мембранный пневматический насос Flux FDM 50
i
Страна производства:Германия
Макс. расход (м³/час)
36
Макс. давление (м.в.ст.)
78
Рабочая точка
24 м³/час при 38 м.в.ст.
Макс. темп. жидкости (°C)
100
Макс. вязкость (сстокс)
20000
185 088 ₽
Мембранный пневматический насос Flux FDM 80
Мембранный пневматический насос Flux FDM 80
i
Страна производства:Германия
Макс. расход (м³/час)
60
Макс. давление (м.в.ст.)
76
Рабочая точка
36 м³/час при 40 м.в.ст.
Макс. темп. жидкости (°C)
100
Макс. вязкость (сстокс)
30000
271 812 ₽

Мембранные насосы Flux FDM - справочная информация

Мембранные пневматические насосы Flux FDM представляет собой универсальную серию классических двухкамерных диафрагменных насосов, работающих от сжатого воздуха. Компания FLUX-GERATE GMBH (Германия) разработала их для безопасного и надежного решения сложных задач практически всех отраслей промышленности. Профессионально подобранные комбинации основных материалов исполнения насосов позволяют перекачивать широкий спектр химических, вязких (вплоть до предела их текучести), воздушно-газовых, абразивных сред, допускается прохождение взвешенных твердых частиц. Производительность самой мощной модели составляет 1040 л/мин, с давлением 8 бар. Flux FDM уверенно зарекомендовали себя по уровню шума и взрывобезопасности.

Рисунок 1. Устройство насоса Flux FDM

Рисунок 1. Устройство насоса Flux FDM

Серия FDM включает в себя модели различных типоразмеров: FDM 06-07-10-12-25-40-50-80.
Насосы Flux производятся совместно с одной из американских фирм из американских комплектующих. Все они имеют несколько вариантов исполнения по материалам. Определяющим фактором в выборе материала является среда, которую должен перекачивать насос.

Совместимость корпуса насоса с перекачиваемой средой

1.Полипропиленовый корпус лучше всего подходит для подачи агрессивных жидкостей, кислот и щелочей. РР доступен для всех моделей, за исключением самой мощной - FDM 80.
2. Корпус из фторопласта (PVDF) пригоден для трудно воспламеняющихся агрессивных жидкостей, концентрированных кислот и щелочей. Фторопластовым корпусом оснащены FDM 10-12-25-40-50-80.
3. Корпус из электропроводного полиацеталя (АС) позволяет работать с различными растворителями, толуолом, бензином и керосином. Такой корпус лучше переносит абразивные жидкости и применяется в FDM 06-07-10-12.
4. Корпус из алюминия отлично контактирует с легковоспламеняющимися, особо вязкими и клейкими средами. Алюминий используется в FDM 12-25-40-50-80.
5. Корпус из стали № 1.4571 (AISI 316) обладает повышенной антикоррозионной стойкостью, способен выполнять все указанное для алюминиевого и полипропиленового корпусов, а также идеально соответствует повышенным требованиям в работе с пищевыми продуктами. Стальной корпус применяется в FDM 12-25-40-50-80.
6. Корпус из чугуна хорошо справляется с растворителями, горючими жидкостями, щелочами, вязкими и клейкими материалами. Чугунный корпус доступен в FDM 40-50-80.

Модели, выполненные в корпусах из полиацеталя, алюминия, стали и чугуна сертифицированы по ATEX для применения во взрывоопасных средах (Directive 94/9/EC-ATEX100).

Эксплуатационно - технические характеристики

В зависимости от модели, насосы отличаются следующими показателями:
- максимальная производительность от 1,02 до 62,4 м3/час (от 17 до 1040 л/мин), максимальный напор 80 метров. Производительность полностью регулируется расходом воздуха подключаемого компрессора. При высоте всасывания более 2-3 метров скорость перекачивания снижается приблизительно на 20%;
- высота самовсасывания: заполненная линия до 9,5 метра, сухая до 6 метров. Запуск может производиться при пустых трубопроводах, допускается работа на холостом ходу;
- давление подаваемого компрессором воздуха до 8 бар. Максимальный расход воздуха от 200 до 6000 л/мин;
- диаметр подключений (резьба или фланец) для напорной/всасывающей линий от 1/4" до 3", для компрессора от 1/4" до 3/4" на входе и от 1/4" до 1 1/2" на выходе с глушителем.

Условия эксплуатации

- Максимально допустимая температура перекачиваемой среды зависит от материала изготовления корпуса и мембран. Для корпусов из АС это будет 65 °C, из РР 80 °C, а из PVDF, алюминия, стали и чугуна - 100 °C. Из мембран 100 °C допускает только тефлоновая. Мембрана из сантопрена рассчитана на 60 °C, специальные каучуки выдерживают 80 °C.
Например, для насоса в полипропиленовом корпусе (80 °C) с тефлоновыми диафрагмами (100 °C) максимально допустимой температурой будет 80 °C, так как в этом случае определяющим является материал корпуса. Для модели в алюминиевом корпусе (100 °C) с мембраной из нитрилкаучука (80 °C) максимально допустимой температурой также будет 80 °C, но определяется это уже материалом мембраны.
- Допускается работа с жидкостями, содержащими твердые включения размером до 9,5 мм в зависимости от модели.
- Вязкость жидкости может достигать 20000 Cps для модели FDM 50, 30000 Cps для моделей FDM 40 и FDM 80.
- В напорной линии насоса неизбежны пульсации подаваемой среды. При необходимости выровнять поток рекомендуется установить автоматический демпфер, который снижает пики колебаний давления и обеспечивает равномерность подачи.
- Насосы хорошо работают в погружном режиме.
- Пневмодвигатель (воздушный клапан) оснащен устройством принудительного реверсирования, которое обеспечивает приведение насоса в действие из любого положения после выключения.

Основные материалы конструкции Flux FDM

Варианты исполнения корпуса насоса:
- Полипропилен (РР)
- Фторопласт поливинилденфторид (PVDF)
- Ацеталь (АС)
- Алюминиевый сплав (AlMg5)
- Нержавеющая сталь (AISI 316)
- Чугун (GG).

В производстве мембран используются следующие материалы:
- Тефлон (PTFE) – применяется во всех моделях
- Сантопрен (TPO) - в моделях FDM 06-07-10 с корпусом из PP
- Неопрен (CR) - для моделей FDM 12-25-40-50 с корпусом из PP
- Нитрилкаучук (NBR) - для моделей FDM 25 и FDM 40 с корпусом из AL, AISI 316 и чугуна
- Геоласт – только в моделях FDM 50 и FDM 80 с корпусом из AL, AISI 316 и чугуна.

Корпус пневмодвигателя у FDM 06-07-10-12 выполнен из пластика, а начиная с FDM 25 из алюминиевого сплава.
В соответствии с материалом корпуса насоса и мембран подбираются материалы клапанов.
Шары клапанов изготавливаются из PTFE, PP, CR, AC, геоласта.
Седла клапанов выполняются из PTFE, PVDF, РР, геоласта, нержавеющей стали.
