Описание модели DLX CC/M 05-07

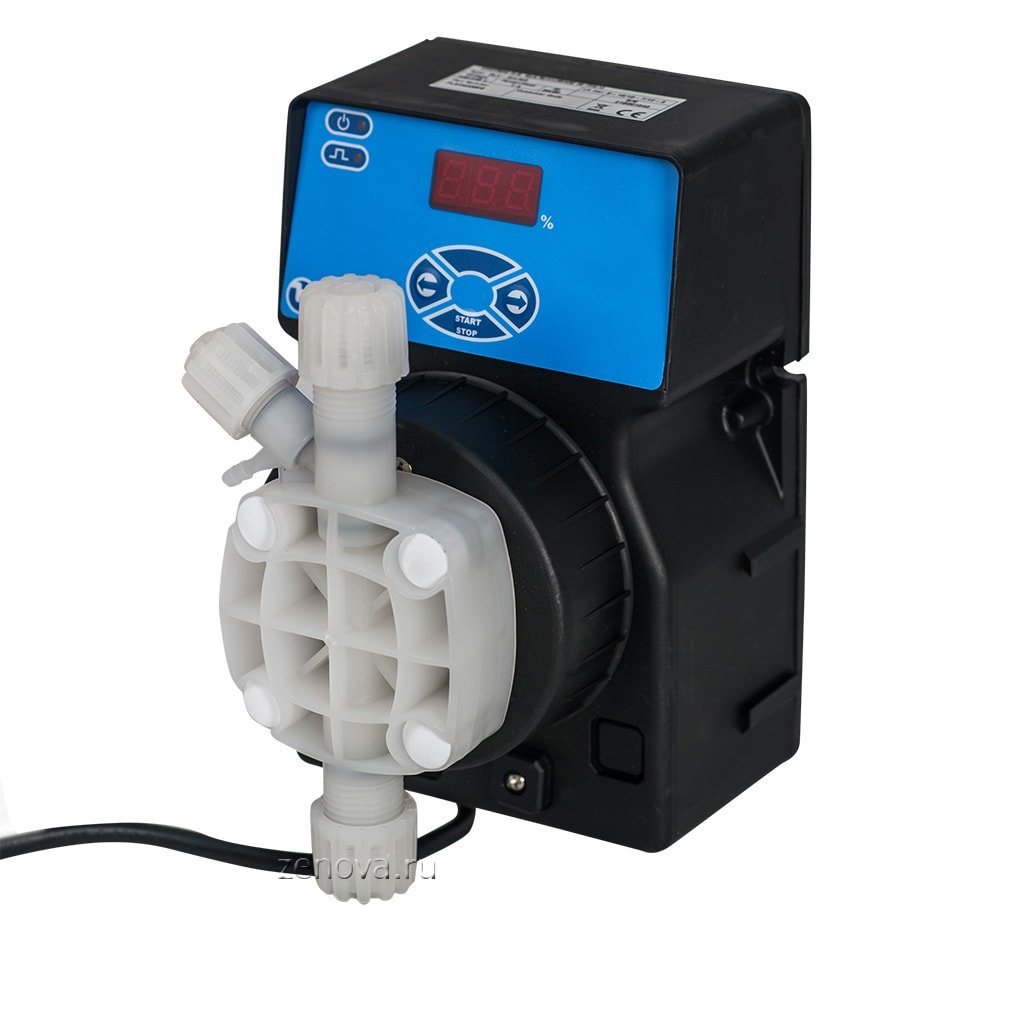

Соленоидный мембранный дозировочный насос Etatron DLX CC/M 05-07 (артикул PLX080385E) – это универсальный электромагнитный дозатор пропорционального дозирования по токовому mA сигналу. Головка насоса из PVDF позволяет дозировать жидкости и реагенты химической, фармацевтической, пищевой промышленности, сферы водоподготовки, водоочистки и обеззараживания воды.
Насос работает в постоянном или пропорциональном режиме дозирования.
- Постоянный «ON-OFF». Производительность регулируется в процентном выражении 0-100% от номинала частоты импульсов насоса.
- Пропорциональный «PROP» от внешнего сигнала с рабочим диапазоном 4-20 mA. Частота импульсов насоса пропорциональна получаемому mA сигналу, чем больше сигнал, тем больше производительность.
DLX CC/M 05-07 поддерживает реверсивный режим управления, при возрастании mA сигнала будет уменьшаться число импульсов насоса и соответственно его производительность.
Номинальная частота импульсов насоса 120 в мин. Объем одного импульса 0,69 мл, длина хода пистона 1,1 мм.
Производительность до 5 л/час (83,3 мл/мин) при противодавлении 7 бар.
Показатели производительности при снижении противодавления:
- до 6 л/час (100 мл/мин) при противодавлении 5 бар.
- до 8 л/час (133,3 мл/мин) при противодавлении 2 бар.
Высота забора реагента 2 метра.
Питание насоса однофазное 220 В, потребляемая мощность 37 Вт, рабочий ток 0,16 А.
Вход для датчика контроля уровня.
Релейный выход ON-OFF.
Дозатор выполнен в полипропиленовом корпусе, степень защиты IP65 (пыль, брызги).
Головка дозатора нового образца с ручным клапаном стравливания воздуха.

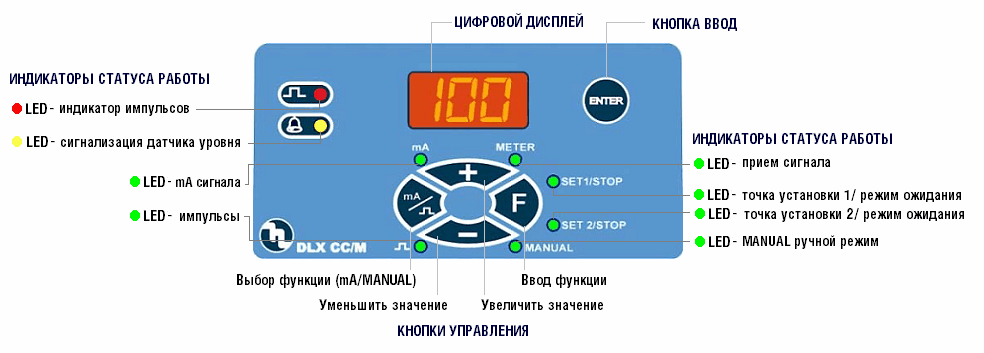

Панель управления оснащена цифровым дисплеем, LED-индикаторами статуса работы и сенсор-кнопками выбора режима работы.
Стикер панели управления покрыт УФ-защитной пленкой.
Etatron DLX CC/M 05-07 поставляется в сборе, готовым к работе.
Вариант монтажа: настенный.
Комплектный набор:
Дозирующий насос (артикул PLX080385E)
Заборный шланг (4 п.м.)
Напорный шланг (2 п.м.)
Клапаны впрыска/забора (1 шт./1 шт.)
Паспорт и инструкция по установке и обслуживанию.
Опции:
Крышка корпуса для монтажа насоса на горизонтальную поверхность.
Набор для регулировки длины хода пистона.
Условия эксплуатации
- Температура окружающей среды должна быть от 0 до +40 °C.
- Относительная влажность воздуха не более 80%, если температура окружающей среды до +31 °C. При +40 °C относительная влажность не более 50%.
- Питание однофазное 220 вольт (допустимое отклонение 210-250 вольт). По запросу могут быть изготовлены насосы DLX с низковольтным питанием 12 вольт.
- Высота насоса при работе не должна превышать 2000 метров над уровнем моря.
Дополнительные аксессуары и запасные части к серии DLX
1. Клапаны всасывания и впрыска реагента.
2. Шланги.
3. Запасные головки, мембраны.
4. Датчики потока, уровня, pH, RedOx, хлора, электропроводности.
5. Импульсные расходомеры.

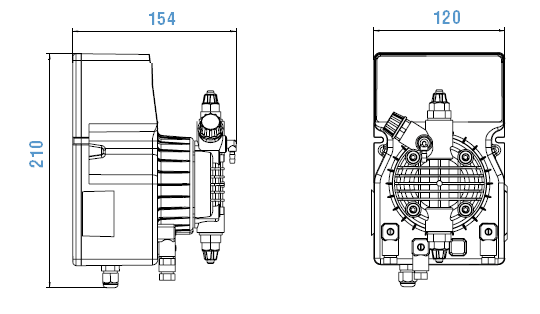

Габаритный чертеж насоса Etatron DLX CC/M 05-07
