Описание модели DLX PH-RX/MBB 08-10
Соленоидный мембранный дозировочный насос Etatron DLX PH-RX/MBB 08-10 с головкой из PVDF (артикул PLX362285E) – это компактный микропроцессорный дозатор со встроенным контроллером показателей рН (кислотно/щелочного баланса) и RedOx (окислительно/восстановительного потенциала). Насос служит для дозирования жидких реагентов, он контролирует и регулирует уровень рН и RedOx жидкости. Диапазоны измерений уровня pH 0-14 с разрешением 0,01 pH, RedOx от -1000 до +1400 мВ с разрешением 1 мВ.
DLX PH-RX/MBB 08-10 работает как в ручном On/Off, так и в пропорциональном режиме Prop.
Перед установкой режима работы необходимо выбрать один из измеряемых показателей pH или RedOx, запрограммировать точку установки (цифровое значение уровня измеряемого показателя) и направление дозирования (больше/меньше относительно точки установки).
1. Ручной On/Off - режим. В данном режиме производительность задается посредством кнопок меню в диапазоне от 0 до 100 %. Насос будет дозировать с заданной производительностью и остановится при достижении значения точки установки.
2. Пропорциональный Prop - режим. В режиме Prop задается точка максимальной производительности в диапазоне от 0 до 100 %. Насос будет работать с максимальной частотой до достижения данной точки, после чего начнет пропорциональное дозирование. Микропроцессор будет автоматически отслеживать производительность и остановит насос в точке установки. Когда уровень будет отличаться от точки установки, насос начнет дозировать снова.

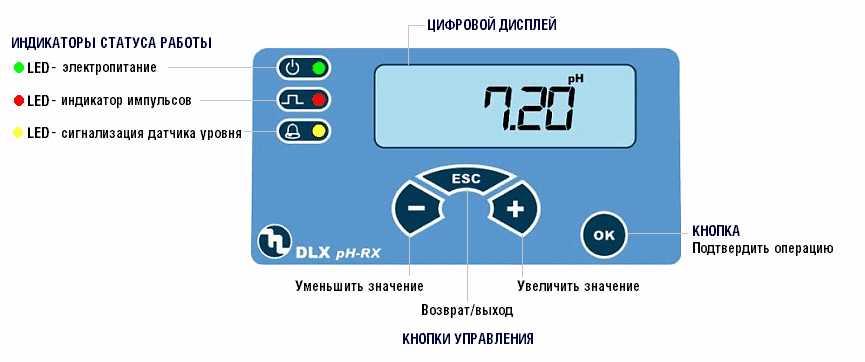

Панель управления оснащена цифровым дисплеем, LED-индикаторами статуса работы и кнопками управления.
Стикер панели управления покрыт УФ-защитной пленкой.
Номинальная частота импульсов насоса 120 в мин. Объем одного импульса 1,11 мл, длина хода пистона 1,4 мм.
Производительность до 8 л/час (133,3 мл/мин) при противодавлении 10 бар.
Показатели производительности при снижении противодавления:
- до 10 л/час (166,6 мл/мин) при противодавлении 7 бар.
- до 12 л/час (200 мл/мин) при противодавлении 3 бар.
Высота забора реагента 2 метра.
Питание насоса однофазное 220 В, потребляемая мощность 58 Вт, рабочий ток 0,25 А.
Электрические подключения: вход для датчика контроля уровня, датчика потока (датчики в комплект не входят). Релейный выход аварийного сигнала. Разъем электропитания датчика pH, PX. Релейный выход ON-OFF.
Дозатор выполнен в полипропиленовом корпусе, степень защиты IP65 (пыль, брызги).
Головка дозатора нового образца с ручным клапаном стравливания воздуха.
Etatron DLX PH-RX/MBB 08-10 поставляется в сборе, готовым к работе.
Вариант монтажа: настенный.
Комплектный набор:
Дозирующий насос (артикул PLX362285E)
Заборный шланг (4 п.м.)
Напорный шланг (2 п.м.)
Клапаны впрыска/забора (1 шт./1 шт.)
Паспорт и инструкция по установке и обслуживанию.
Опции:
Крышка корпуса для монтажа насоса на горизонтальную поверхность.
Набор для регулировки длины хода пистона.
Условия эксплуатации
- Температура окружающей среды должна быть от 0 до +40 °C.
- Относительная влажность воздуха не более 80%, если температура окружающей среды до +31 °C. При +40 °C относительная влажность не более 50%.
- Питание однофазное 220 вольт (допустимое отклонение 210-250 вольт). По запросу могут быть изготовлены насосы DLX с низковольтным питанием 12 вольт.
- Высота насоса при работе не должна превышать 2000 метров над уровнем моря.
Дополнительные аксессуары и запасные части к серии DLX
1. Клапаны всасывания и впрыска реагента.
2. Шланги.
3. Запасные головки, мембраны.
4. Датчики потока, уровня, pH, RedOx, хлора, электропроводности.
5. Импульсные расходомеры.
Габаритный чертеж насоса Etatron DLX PH-RX/MBB 08-10
