Соленоидный мембранный дозирующий насос Etatron DLX MF/M 05-07

Соленоидный мембранный дозировочный насос Etatron DLX MF/M 05-07 с головкой из PVDF (артикул PLX170385E) служит для дозирования жидких реагентов любого химического состава. Это многофункциональный цифровой дозатор, работающий в ручном режиме или режиме пропорционального дозирования от импульсов внешнего расходомера, от сигнала 4-20 мА и по установленному ppm.



1. Ручной режим. Производительность задается с помощью кнопок управления в диапазонах:

0-120 импульсов в минуту (обычный способ дозирования);

0-120 импульсов в час;

0-48 импульсов в день.



2. Пропорциональный режим.

2.1. Насос дозирует согласно импульсам внешнего расходомера.

На каждый сигнал (импульс) расходомера насос выдает определенную порцию реагента.

Количество порций реагента задается путем выбора функции 1xN (умножения), 1xN(M) (умножения с памятью), 1:N (деления). Значения N и М вводятся пользователем.

У функций умножения 1xN и 1xN(M), N - это количество импульсов насоса, М – количество следующих сигналов расходомера, записанных в память дозатора. Если количество записанных импульсов будет в 4 раза больше N (переполнение буфера памяти), то сработает светодиодная и звуковая сигнализации, включится сервисное реле и остановит насос.

У функции деления 1:N, N - это количество сигналов (импульсов) расходомера.

2.2. Режим ppm (миллионная доля). Этот режим используется, когда требуется дозировать очень точно.

В меню программируются параметры сигнала от внешнего расходомера, объем реагента на импульс насоса, % - концентрация реагента и значение ppm (от 0 до 20,00). Микропроцессор насоса, используя эти данные, определяет и задает количество импульсов на объем воды, проходящей через расходомер.

2.3. Режим пропорционального дозирования от внешнего сигнала 4-20 мА.

Частота импульсов насоса пропорциональна получаемому mA сигналу, чем больше сигнал, тем больше производительность.

С помощью меню устанавливается минимальное и максимальное значение внешнего сигнала с соответствующей частотой импульсов (точки «Установка 1» и «Установка 2»).

Например: 4 мА = 0 импульсов в минуту, 20 мА = 120 импульсов. В этих точках насос начинает или прекращает работу. Частота импульсов дозирования будет изменяться от 0 до 120 в минуту - пропорционально изменениям внешнего сигнала от 0 до 20 мА. Возможно установить и реверсивный внешний сигнал от 20 до 4 мА, поменяв значения: 20 мА = 0 импульсов в минуту, 4 мА = 120 импульсов.



Дополнительные функции: таймер, управление с удаленного устройства, электронные часы (д/м/г/ч/м) с памятью и зуммер.

При включении ежедневного таймера насос отрабатывает до 8 циклов в день, а при включении еженедельного таймера – до 8 циклов за неделю.

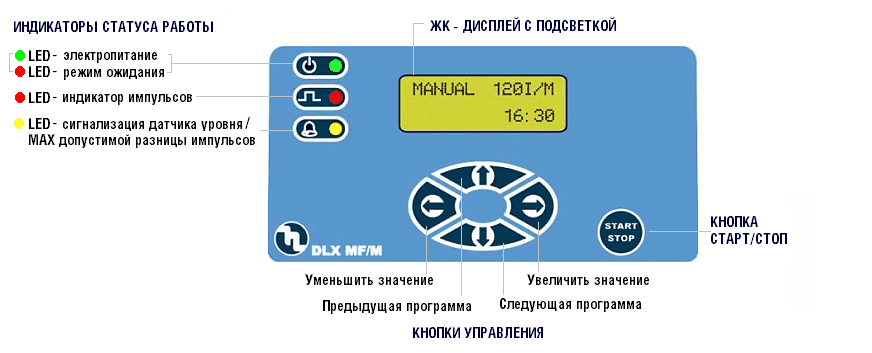

Панель управления насоса с удобным интерфейсом: кнопки управления, меню в базовом и расширенном вариантах и индикаторы статуса работы.

Все программируемые параметры отображаются на ЖК-дисплее с подсветкой. Стикер панели управления покрыт УФ-защитной пленкой.





Номинальная частота импульсов насоса 120 в мин. Объем одного импульса 0,69 мл, длина хода пистона 1,1 мм.

Производительность до 5 л/час (83,3 мл/мин) при противодавлении 7 бар.

Показатели производительности при снижении противодавления:

- до 6 л/час (100 мл/мин) при противодавлении 5 бар.

- до 8 л/час (133,3 мл/мин) при противодавлении 2 бар.

Высота забора реагента 2 метра.

Питание насоса однофазное 220 В, потребляемая мощность 37 Вт, рабочий ток 0,16 А.

Электрические подключения: вход для датчика контроля уровня, датчика потока (датчики в комплект не входят), вход 4-20 мА, вход для импульсного расходомера. Релейный выход аварийного сигнала.



Дозатор выполнен в полипропиленовом корпусе, степень защиты IP65 (пыль, брызги).

Головка дозатора нового образца с ручным клапаном стравливания воздуха.





Etatron DLX MF/M 05-07 поставляется в сборе, готовым к работе.

Вариант монтажа: настенный.

Дозирующий насос (артикул PLX170385E)

Заборный шланг (4 п.м.)

Напорный шланг (2 п.м.)

Клапаны впрыска/забора (1 шт./1 шт.)

Паспорт и инструкция по установке и обслуживанию.

Крышка корпуса для монтажа насоса на горизонтальную поверхность.

Набор для регулировки длины хода пистона.
