Соленоидный мембранный дозирующий насос Etatron DLX MA/AD 01-15

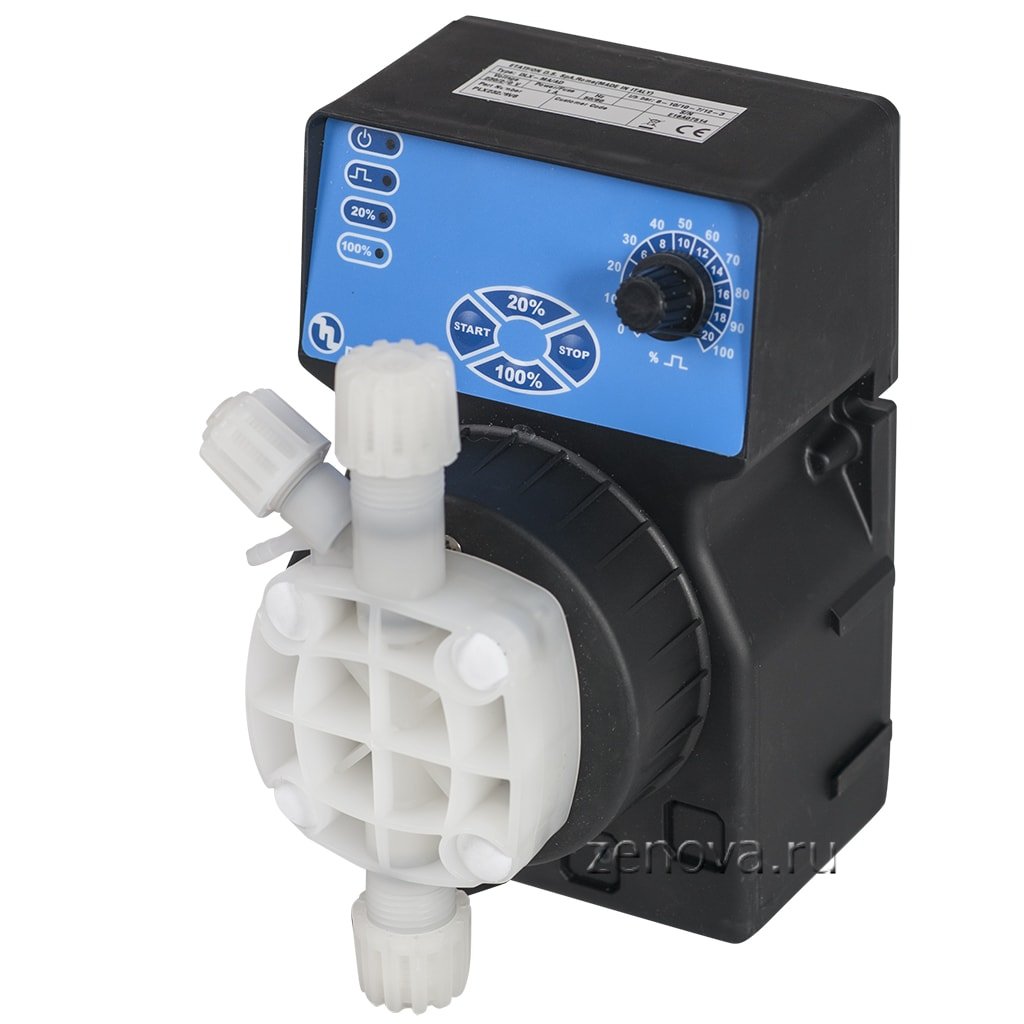

Внешний вид насоса Etatron DLX MA/AD 01-15

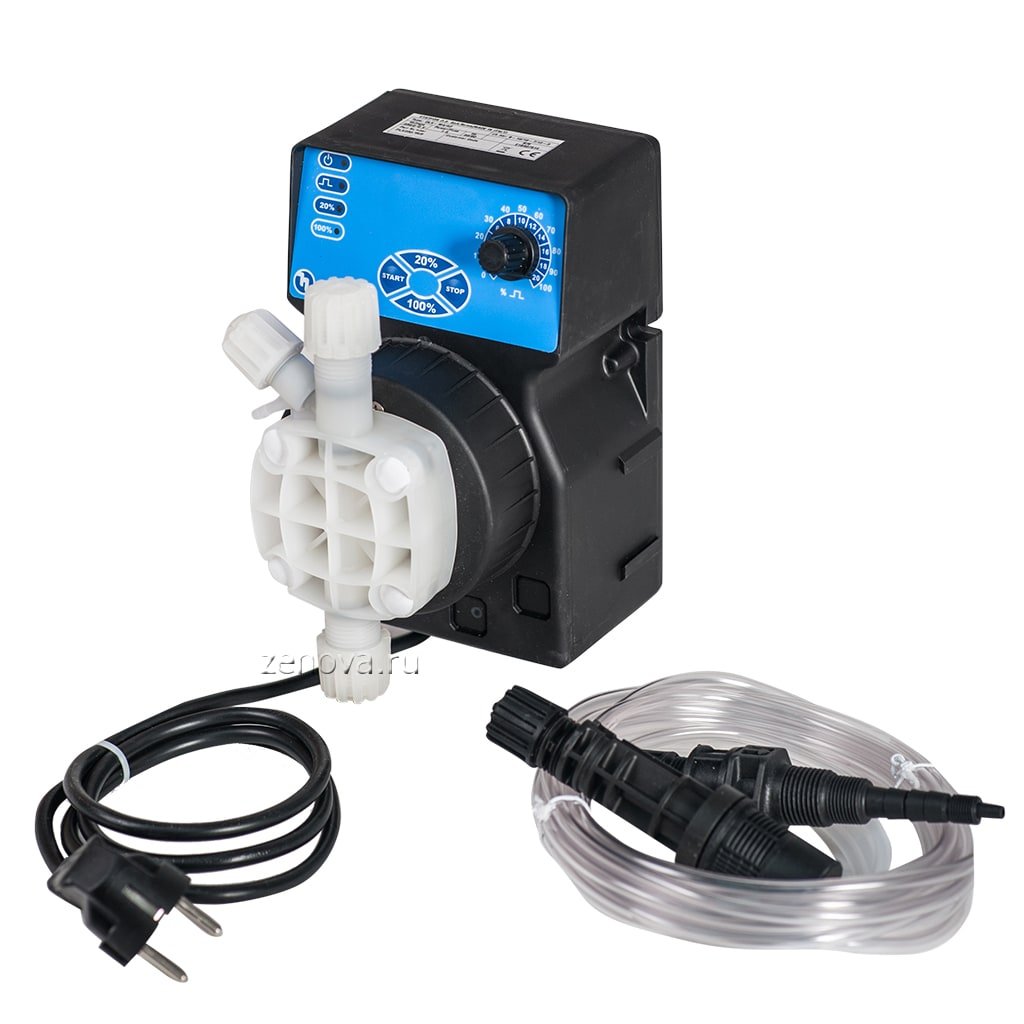

Комплект поставки насоса Etatron DLX MA/AD 01-15
Соленоидный мембранный дозирующий насос Etatron DLX MA/AD 01-15
Соленоидный мембранный дозирующий насос Etatron DLX MA/AD 01-15
i
Страна производства:
Италия
Артикул
PLX232225E
Макс. расход (л/час)
5
Макс. давление (бар)
15
Рабочая точка
1 л/час при 15 бар
Мощность (Вт)
37
Частота тактов в минуту
120
Напряжение (В)
220
Материал проточной части
PVDF
Наличие дисплея
Нет
Способ регулирования
Вручную
Самовсос "по суху" (м)
2
Объем импульса (мл)
0.14
Ход пистона (мм)
1.1
ДхШхВ (см)
15х12х21
Вес (кг)
2.3
21 902 ₽
240 €

Условия доставки

Мы не смогли определить ваше место нахождения. Для уточнения условий доставки, пожалуйста, выберите ваш город

Или свяжитесь с нами по телефону или электронной почте.

2

Гарантия 2 года

Загружаем аксессуары…

Соленоидный мембранный дозирующий насос Etatron DLX MA/AD 01-15 – характеристики

Макс. расход (л/час)
5
Макс. давление (бар)
15
Рабочая точка
1 л/час при 15 бар
Мощность (Вт)
37
Частота тактов в минуту
120
Напряжение (В)
220
Материал проточной части
PVDF
Наличие дисплея
Нет
Способ регулирования
Вручную
Самовсос "по суху" (м)
2
Объем импульса (мл)
0.14
Ход пистона (мм)
1.1
ДхШхВ (см)
15х12х21
Вес (кг)
2.3

Соленоидный мембранный дозировочный насос Etatron DLX MA/AD 01-15 (артикул PLX232225E)  –  это универсальный электромагнитный дозатор с аналоговым управлением.
Головка насоса из PVDF позволяет дозировать жидкости и реагенты любого химического состава. Режим дозирования насоса постоянный «включен/выключен». Производительность регулируется ручкой потенциометра путем изменения частоты импульсов в процентном выражении 0-100% или 0-20% от номинального значения.

Номинальная частота импульсов 120 в мин. Объем одного импульса 0,14 мл, длина хода пистона 1,1 мм.
Производительность насоса до 1 л/час (16,6 мл/мин) при противодавлении 15 бар.
Показатели производительности при снижении противодавления:
- до 2 л/час (33,3 мл/мин) при противодавлении 10 бар.
- до 3 л/час (50 мл/мин) при противодавлении 5 бар.
Высота забора реагента 2 метра.
Питание насоса однофазное 220 В, потребляемая мощность 37 Вт, рабочий ток 0,16 А.
Вход для датчика контроля уровня не предусмотрен.

Дозатор выполнен в полипропиленовом корпусе, степень защиты IP65 (пыль, брызги).
Головка дозатора нового образца с ручным клапаном стравливания воздуха.
Материалы проточной части дозатора Etatron DLX 01-15

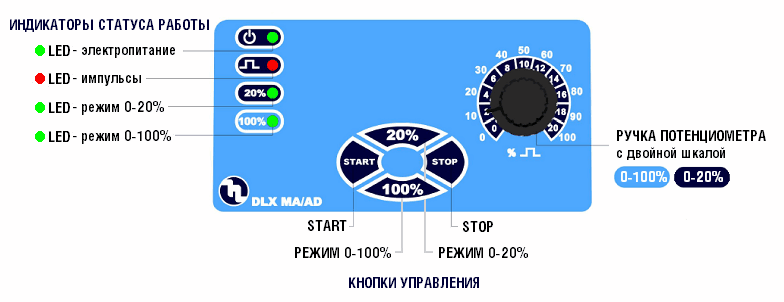

Панель управления с простым аналоговым интерфейсом – 4 светодиодных индикатора статуса работы, 4 кнопки управления и ручка потенциометра.
Стикер панели управления покрыт УФ-защитной пленкой.
Панель управления дозирующего насоса Etatron DLX MA/AD


Насос поставляется в сборе, готовым к работе.
Вариант монтажа: настенный.
Комплектный набор:
Дозирующий насос (артикул PLX232225E)
Заборный шланг (4 п.м.)
Напорный шланг (2 п.м.)
Клапаны впрыска/забора (1 шт./1 шт.)
Паспорт и инструкция по установке и обслуживанию.
Опции:
Крышка корпуса для монтажа насоса на горизонтальную поверхность.
Набор для регулировки длины хода пистона.

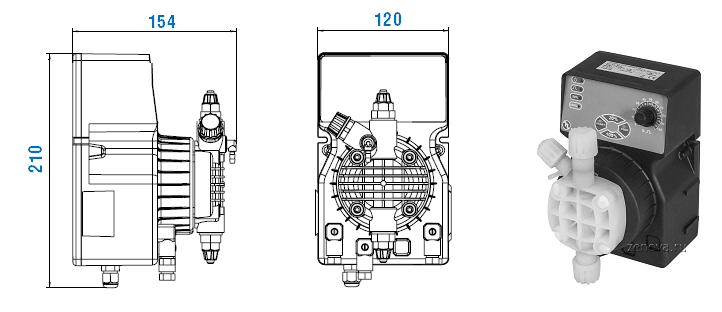

Габаритный чертеж насоса Etatron DLX MA/AD 01-15

Габаритный чертеж насоса Etatron DLX MA/AD 01-15

Отзыв отправлен. Спасибо!

Новый отзыв

Опишите ваш опыт эксплуатации оборудования, купленного у нас. Приложите не менее 4-х фотографий формата 4х3. Если отзыв будет полезен, мы обязательно разместим его на сайте. За качественный отзыв мы дадим вам бонус на будущие заказы.

позитивный
Отмена

Загружаем другие товары из серии…

Дозировочные насосы Etatron DLX - справочная информация

Соленоидные мембранные дозировочные насосы Etatron DLX - наиболее универсальная серия с головкой из фторопласта (PVDF). Высокая химическая стойкость материалов насосов позволяет использовать их для дозирования практически любых реагентов. Насосы DLX могут быть выполнены как с аналоговым, так и в микропроцессорным управлением. Корпуса насосов из пластика, защищенного от воздействия кислотных паров. Панель управления защищена от ультрафиолетового излучения специальной пленкой. Защита от пыли и влаги IP 65. Производительность в зависимости от модели от 1 до 20 л/час, давление до 20 бар. Стандартная высота самовсоса для всех моделей 2 метра.

Насосы DLX устанавливаются вертикально и имеют стандартное настенное крепление. Особый вариант DLXB комплектуется кронштейном для крепления на горизонтальную поверхность. Вариант DLXB стоит дороже на 20 евро по сравнению со стандартным насосом.

Как и большинство других соленоидных дозирующих насосов регулирование производительности для серии DLX выполняется путем изменения числа импульсов в минуту. Однако для варианта DLXB предусмотрена дополнительная крышка R/C, которая позволяет изменять длину хода пистона для более точного дозирования при малых расходах. Стоимость такой крышки 58 евро.

Версия насоса DLXB с крышкой R/C
Рисунок 1. Версия насоса DLXB с задней крышкой R/C. На крышке видна ручка, которая позволяет регулировать длину хода пистона.

Различные варианты исполнения насосов серии DLX

Линейка дозирующих насосов DLX состоит из 8 различных вариантов исполнения. Первый из них аналоговый, остальные семь микропроцессорные. Аналоговый насос не поддерживает датчик уровня, а все микропроцессорные варианты поддерживают (датчик уровня в комплектацию насосов не входит).

MA/AD - наиболее простой насос с ручным управлением. Единственный аналоговый насос в линейке DLX. Имеет двойную шкалу дозирования в диапазонах 0-100% и 0-20% (для более точного дозирования малых объемов). Единственный насос в линейке DLX, который не поддерживает датчик уровня.
MA/MB - дозирующий насос с микропроцессорным управлением. Вместо вращающейся ручки потенциометра производительность задается на цифровом дисплее с шагом в 1%.
CC/M - насос пропорционального дозирования от внешних 4-20 mA сигналов. Также возможно дозирование в ручном режиме (аналогично варианту MA/AB). Поддерживает реверсивный режим дозирования.
VFT/MBB - насос пропорционального дозирования от внешнего импульсного расходомера. На каждый импульс насос выдает определенную порцию реагента (порция задается в режимах 1хN, 1:N, 1хN(M - с параметром в памяти), где N - число поступивших импульсов). Может также работать в ручном режиме дозирования.
MF/M - наиболее продвинутый вариант насоса пропорционального дозирования, который поддерживает, как импульсный расходомер, так и сигналы 4-20 mA. Единственный насос в линейке DLX, который имеет двухстрочный ЖК дисплей с подсветкой (все прочие микропроцессорные насосы имеют однострочный дисплей без подсветки). Также имеет таймер, зуммер, часы, релейный выход аварийного сигнала. Помимо датчика уровня насос поддерживает датчик потока (не входит в комплект).
PH-RX/MBB - насос пропорционального дозирования со встроенным контроллером pH/RedOx. Пользователь определяет какой параметр насос контролирует. pH измеряется в диапазоне от 0 до 14, а RedOx (окислительно-восстановительный потенциал) от -1000 до +1400 мВ (милливольт). Насос работает в постоянном или пропорциональном режиме. Функция задержки включения. Помимо датчика уровня насос поддерживает датчик потока (не входит в комплект).
PH-RX-CL/M - версия аналогичная предыдущей, но помимо контроллера pH/RedOx также добавляется контроллера хлора (диапазон измерений 0-20 ppm или мг/л). Выход 4-20 мА.  Релейный выход аварийного сигнала. Компенсация температуры в автоматическом режиме (при установке соответствующего датчика PT100). Помимо датчика уровня насос поддерживает датчик потока (не входит в комплект).
CD/M - насос пропорционального дозирования с контроллером CD (электропроводности). Электропроводность измеряется в диапазоне от 0 до 1000 или от 0 до 10 000 мкСм (микроксименс или µS). Выход 4-20 мА.

Внешний вид панелей управления различных вариантов насоса DLX
Рисунок 2. Внешний вид панелей управления различных вариантов исполнения насосов DLX.

Условия эксплуатации

Температура окружающей среды должна быть от 0 до +40 °C.
Относительная влажность воздуха не более 80%, если температура окружающей среды до +31 °C. При +40 °C относительная влажность не более 50%.
Питание однофазное 220 вольт (допустимое отклонение 210-250 вольт). По запросу могут быть изготовлены насосы DLX с низковольтным питанием 12 вольт.
Высота насоса при работе не должна превышать 2000 метров над уровнем моря.

Материалы конструкции

Насосы серии DLX изготавливаются из таких материалов:
- Головка насоса - PVDF (кроме модели 0220 из PVC и модели 2003 из полипропилена).
- Рабочая мембрана из тефлона (PTFE).
- Шариковые клапаны из керамики, кроме моделей 0220 и 2003, у которых залипающие клапаны из витона (FPM).
- Эластичные прокладки из витона.
- Заборный клапан из полипропилена/керамики.
- Клапан впрыска из полипропилена/керамики.
- Шланг всасывания (стравливания) - из PVC (размер 4х6, цвет прозрачный).
- Шланг впрыска из PVC (размер 4х6, матовый).

Расшифровка артикулов дозировочных насосов Etatron DLX

Расшифровка артикула дозировочных насосов Etatron DLX

Комплект поставки

В комплект поставки каждого насоса DLX стандартно входят:
1. Дозировочный насос (1 шт.).
2. Гибкий заборный шланг из ПВХ (4 метра).
3. Шланг сброса (2 метра).
4. Заборный клапан (1 шт.).
5. Выпускной клапан (1 шт.).
6. Паспорт-инструкция (1 шт.).

Дополнительные аксессуары и запасные части к серии DLX

1. Клапаны всасывания и впрыска реагента.
2. Шланги.
3. Запасные головки, мембраны.
4. Датчики потока, уровня, pH, RedOx, хлора, электропроводности.
5. Импульсные расходомеры.
