Соленоидный мембранный дозирующий насос Etatron DLX MF/M 08-10

Внешний вид модели Etatron DLX MF/M 08-10
Чем отличается дюйм от дюйма?
Соленоидный мембранный дозирующий насос Etatron DLX MF/M 08-10

Чем отличается дюйм от дюйма?

i
Страна производства:
Италия
Артикул
PLX172285E
Код товара
241150
Макс. расход (л/час)
12
Макс. давление (бар)
10
Рабочая точка:
8 л/час при 10 бар
Мощность (Вт)
58
Частота тактов в минуту
120
Напряжение (В)
220
Материал проточной части
PVDF
Наличие дисплея
Да
Способ регулирования
От импульсного сигнала
Поддержка датчиков
Уровня
Самовсос (м)
2
Объем импульса (мл)
1.11
Ход пистона (мм)
1.4
ДхШхВ (см)
15х12х21
Вес (кг)
2.9
77 196 ₽
735 €

Условия доставки

Мы определили Ваш город как Ашберн

Для уточнения условий доставки, пожалуйста, свяжитесь с нами по телефону или электронной почте.

2

Гарантия 2 года

Загружаем аксессуары…

Описание модели DLX MF/M 08-10


Соленоидный мембранный дозировочный насос Etatron DLX MF/M 08-10 с головкой из PVDF (артикул PLX172285E) служит для дозирования жидких реагентов любого химического состава. Это многофункциональный цифровой дозатор, работающий в ручном режиме или режиме пропорционального дозирования от импульсов внешнего расходомера, от сигнала 4-20 мА и по установленному ppm.

Описание рабочих режимов
1. Ручной режим. Производительность задается с помощью кнопок управления в диапазонах:
0-120 импульсов в минуту (обычный способ дозирования);
0-120 импульсов в час;
0-48 импульсов в день.

2. Пропорциональный режим.
2.1. Насос дозирует согласно импульсам внешнего расходомера.
На каждый сигнал (импульс) расходомера насос выдает определенную порцию реагента.
Количество порций реагента задается путем выбора функции 1xN (умножения), 1xN(M) (умножения с памятью), 1:N (деления). Значения N и М вводятся пользователем.
У функций умножения 1xN и 1xN(M), N - это количество импульсов насоса, М – количество следующих сигналов расходомера, записанных в память дозатора. Если количество записанных импульсов будет в 4 раза больше N (переполнение буфера памяти), то сработает светодиодная и звуковая сигнализации, включится сервисное реле и остановит насос.
У функции деления 1:N, N - это количество сигналов (импульсов) расходомера.
2.2. Режим ppm (миллионная доля). Этот режим используется, когда требуется дозировать очень точно.
В меню программируются параметры сигнала от внешнего расходомера, объем реагента на импульс насоса, % - концентрация реагента и значение ppm (от 0 до 20,00). Микропроцессор насоса, используя эти данные, определяет и задает количество импульсов на объем воды, проходящей через расходомер.
2.3. Режим пропорционального дозирования от внешнего сигнала 4-20 мА.
Частота импульсов насоса пропорциональна получаемому mA сигналу, чем больше сигнал, тем больше производительность.
С помощью меню устанавливается минимальное и максимальное значение внешнего сигнала с соответствующей частотой импульсов (точки «Установка 1» и «Установка 2»).
Например: 4 мА = 0 импульсов в минуту, 20 мА = 120 импульсов. В этих точках насос начинает или прекращает работу. Частота импульсов дозирования будет изменяться от 0 до 120 в минуту - пропорционально изменениям внешнего сигнала от 0 до 20 мА. Возможно установить и реверсивный внешний сигнал от 20 до 4 мА, поменяв значения: 20 мА = 0 импульсов в минуту, 4 мА = 120 импульсов.

Дополнительные функции: таймер, управление с удаленного устройства, электронные часы (д/м/г/ч/м) с памятью и зуммер.
При включении ежедневного таймера насос отрабатывает до 8 циклов в день, а при включении еженедельного таймера – до 8 циклов за неделю.


Панель управления насоса с удобным интерфейсом: кнопки управления, меню в базовом и расширенном вариантах и индикаторы статуса работы.
Все программируемые параметры отображаются на ЖК-дисплее с подсветкой. Стикер панели управления покрыт УФ-защитной пленкой.

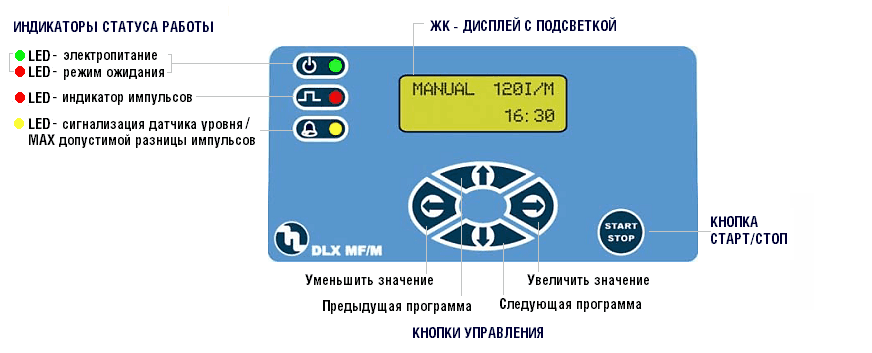

Панель управления дозирующего насоса Etatron DLX MF/M


Номинальная частота импульсов насоса 120 в мин. Объем одного импульса 1,11 мл, длина хода пистона 1,4 мм.
Производительность до 8 л/час (133,3 мл/мин) при противодавлении 10 бар.
Показатели производительности при снижении противодавления:
- до 10 л/час (166,6 мл/мин) при противодавлении 7 бар.
- до 12 л/час (200 мл/мин) при противодавлении 3 бар.
Высота забора реагента 2 метра.
Питание насоса однофазное 220 В, потребляемая мощность 58 Вт, рабочий ток 0,25 А.
Электрические подключения: вход для датчика контроля уровня, датчика потока (датчики в комплект не входят), вход 4-20 мА, вход для импульсного расходомера. Релейный выход аварийного сигнала.

Дозатор выполнен в полипропиленовом корпусе, степень защиты IP65 (пыль, брызги).
Головка дозатора нового образца с ручным клапаном стравливания воздуха.
Материалы проточной части дозатора Etatron DLX 08-10


Etatron DLX MF/M 08-10 поставляется в сборе, готовым к работе.
Вариант монтажа: настенный.
Комплектный набор:
Дозирующий насос (артикул PLX172285E)
Заборный шланг (4 п.м.)
Напорный шланг (2 п.м.)
Клапаны впрыска/забора (1 шт./1 шт.)
Паспорт и инструкция по установке и обслуживанию.
Опции:
Крышка корпуса для монтажа насоса на горизонтальную поверхность.
Набор для регулировки длины хода пистона.


Условия эксплуатации

  • Температура окружающей среды должна быть от 0 до +40 °C.
  • Относительная влажность воздуха не более 80%, если температура окружающей среды до +31 °C. При +40 °C относительная влажность не более 50%.
  • Питание однофазное 220 вольт (допустимое отклонение 210-250 вольт). По запросу могут быть изготовлены насосы DLX с низковольтным питанием 12 вольт.
  • Высота насоса при работе не должна превышать 2000 метров над уровнем моря.

Дополнительные аксессуары и запасные части к серии DLX

1. Клапаны всасывания и впрыска реагента.
2. Шланги.
3. Запасные головки, мембраны.
4. Датчики потока, уровня, pH, RedOx, хлора, электропроводности.
5. Импульсные расходомеры.

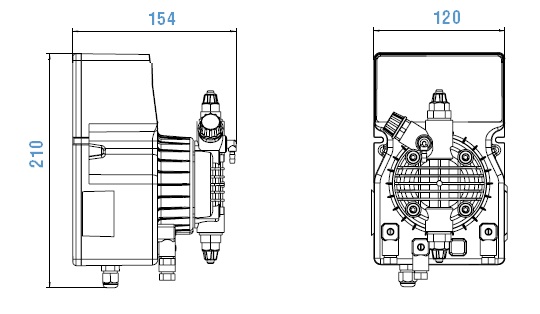

Габаритный чертеж насоса Etatron DLX MF/M 08-10

Габаритный чертеж насоса Etatron DLX MF/M 08-10
