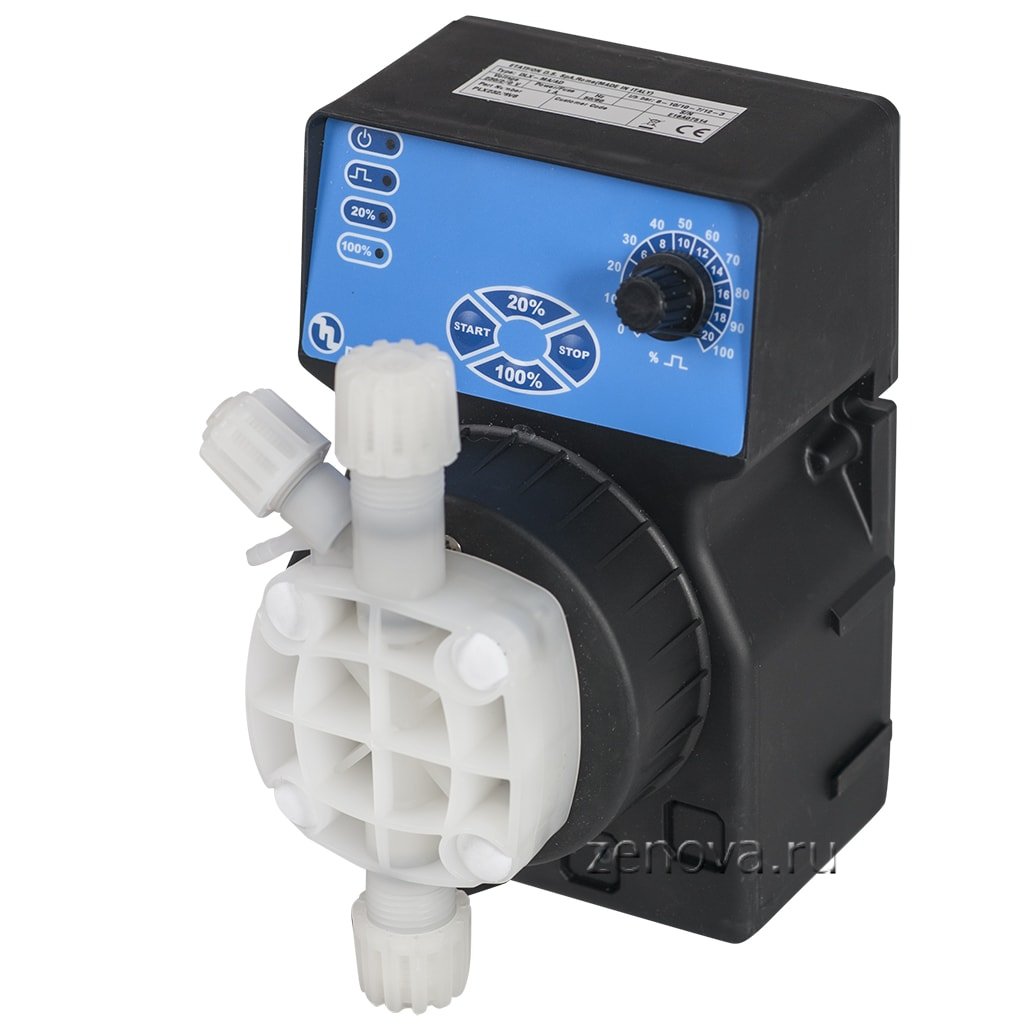

Описание модели DLX MA/AD 15-04
Соленоидный мембранный дозировочный насос Etatron DLX MA/AD 15-04 (артикул PLX232315E) – это универсальный электромагнитный дозатор с аналоговым управлением.
Головка насоса из PVDF позволяет дозировать жидкости и реагенты любого химического состава. Режим дозирования насоса постоянный «включен/выключен». Производительность регулируется ручкой потенциометра путем изменения частоты импульсов в процентном выражении 0-100% или 0-20% от номинального значения.
Номинальная частота импульсов 120 в мин. Объем одного импульса 2,08 мл, длина хода пистона 2 мм.
Производительность насоса до 15 л/час (250 мл/мин) при противодавлении 4 бар.
Высота забора реагента 2 метра.
Питание насоса однофазное 220 В, потребляемая мощность 58 Вт, рабочий ток 0,25 А.
Вход для датчика контроля уровня не предусмотрен.
Дозатор выполнен в полипропиленовом корпусе, степень защиты IP65 (пыль, брызги).
Головка дозатора нового образца с ручным клапаном стравливания воздуха.

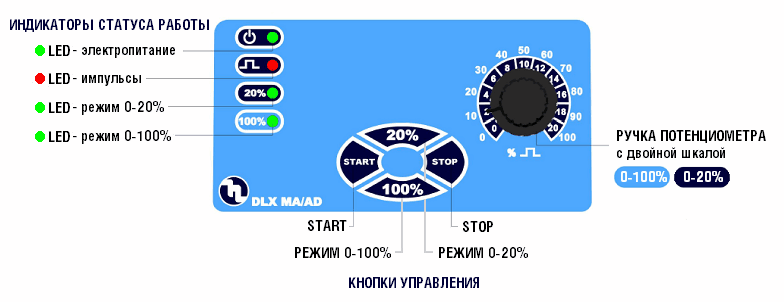

Панель управления с простым аналоговым интерфейсом – 4 светодиодных индикатора статуса работы, 4 кнопки управления и ручка потенциометра.
Стикер панели управления покрыт УФ-защитной пленкой.
Etatron DLX MA/AD 15-04 поставляется в сборе, готовым к работе.
Вариант монтажа: настенный.

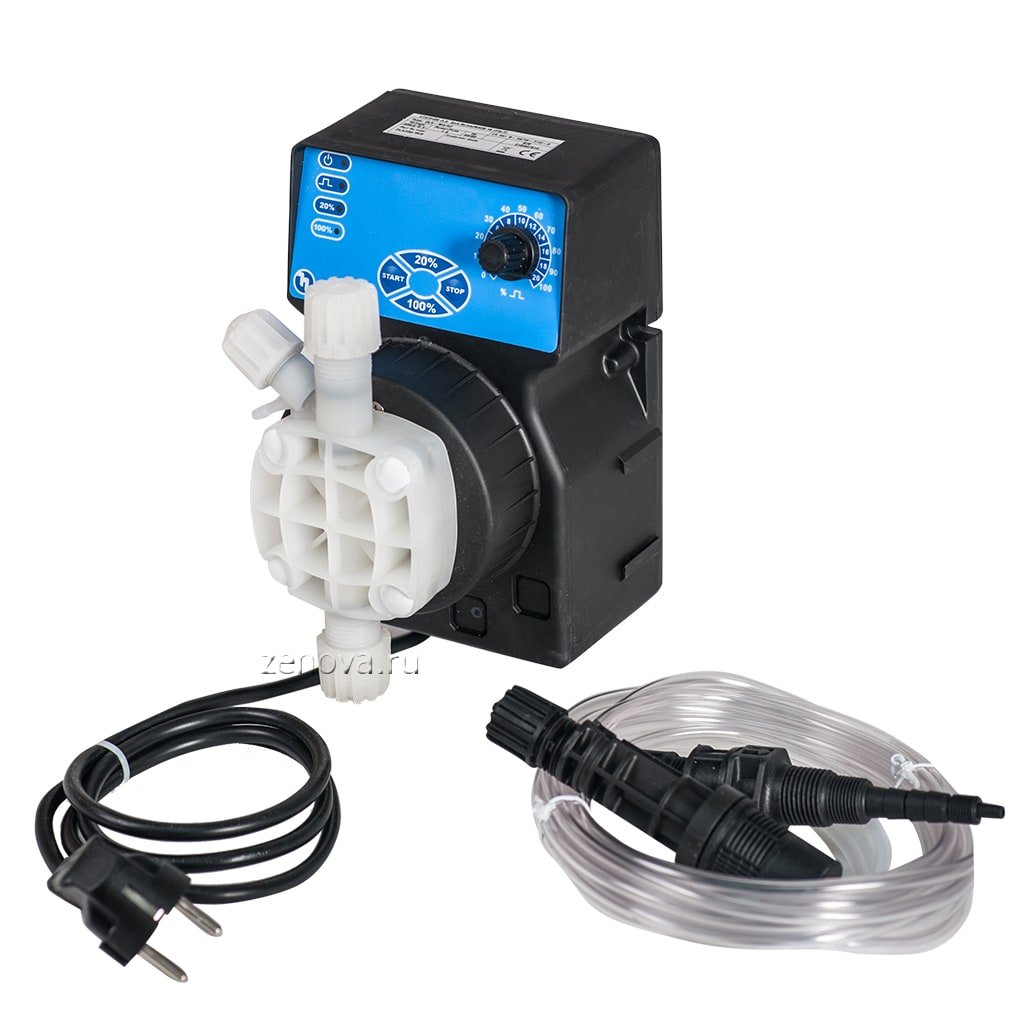

Комплектный набор:
Дозирующий насос (артикул PLX232315E)
Заборный шланг (4 п.м.)
Напорный шланг (2 п.м.)
Клапаны впрыска/забора (1 шт./1 шт.)
Паспорт и инструкция по установке и обслуживанию.
Опции:
Крышка корпуса для монтажа насоса на горизонтальную поверхность.
Набор для регулировки длины хода пистона.
Условия эксплуатации
- Температура окружающей среды должна быть от 0 до +40 °C.
- Относительная влажность воздуха не более 80%, если температура окружающей среды до +31 °C. При +40 °C относительная влажность не более 50%.
- Питание однофазное 220 вольт (допустимое отклонение 210-250 вольт). По запросу могут быть изготовлены насосы DLX с низковольтным питанием 12 вольт.
- Высота насоса при работе не должна превышать 2000 метров над уровнем моря.
Дополнительные аксессуары и запасные части к серии DLX
1. Клапаны всасывания и впрыска реагента.
2. Шланги.
3. Запасные головки, мембраны.
4. Датчики потока, уровня, pH, RedOx, хлора, электропроводности.
5. Импульсные расходомеры.

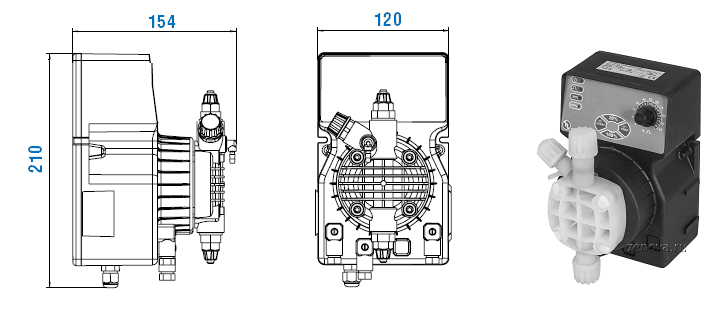

Габаритный чертеж насоса Etatron DLX MA/AD 15-04
