Соленоидный мембранный дозирующий насос Etatron DLX PH-RX-CL/M 01-15

Соленоидный мембранный дозировочный насос Etatron DLX PH-RX-CL/M 01-15 с головкой из PVDF (артикул PLX272225E)  -  это компактный микропроцессорный дозатор со встроенным контроллером параметров рН (кислотно/щелочного баланса), RedOx (окислительно-восстановительного потенциала Rx) и свободного хлора (Cl). Насос служит для дозирования жидких реагентов, он контролирует и регулирует уровень рН, RedOx, Cl жидкости. Диапазоны измерений уровня pH 0-14 с разрешением 0,01 pH, RedOx от -1000 до +1400 мВ с разрешением 1 мВ, Cl 0-20 ppm с разрешением 0,1 ppm.



Дозатор работает как в ручном On/Off, так и в пропорциональном режиме Prop.

Перед установкой режима работы необходимо выбрать один из трех измеряемых параметров: pH, RedOx или Cl. Запрограммировать точку установки (цифровое значение уровня выбранного параметра) и направление дозирования (больше/меньше относительно точки установки).

1. Ручной On/Off - режим. В данном режиме производительность устанавливается посредством кнопок меню в диапазоне от 0 до 100 %. Насос будет дозировать с заданной производительностью и остановится при достижении значения точки установки.

2. Пропорциональный Prop - режим. В режиме Prop задается точка максимальной производительности в диапазоне от 0 до 100 %. Насос будет работать с максимальной частотой до достижения данной точки, после чего начнет пропорциональное дозирование. Микропроцессор будет автоматически отслеживать производительность и остановит насос в точке установки. Когда уровень будет отличаться от точки установки, насос начнет дозировать снова.

Дополнительные функции: калибровка датчиков, настройка выхода 4 – 20 мА, сигнализация, термическая компенсация (при подключении соответствующего датчика PT100), установка времени задержки включений и времени беспрерывного дозирования, применение пароля, полная или частичная перезагрузка насоса.

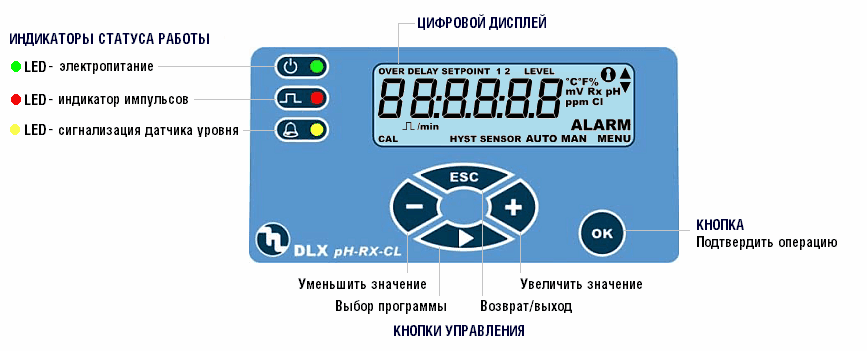

Панель управления насоса с удобным интерфейсом: 5 сенсорных кнопок управления, меню в базовом и расширенном вариантах и 3 Led-индикатора статуса работы. Все программируемые параметры отображаются на ЖК-дисплее. Стикер панели управления покрыт УФ-защитной пленкой.





Номинальная частота импульсов насоса 120 имп/мин. Объем одного импульса 0,14 мл, длина хода пистона 1,1 мм.

Производительность до 1 л/час (16,6 мл/мин) при противодавлении 15 бар.

Показатели производительности при снижении противодавления:

- до 2 л/час (33,3 мл/мин) при противодавлении 10 бар.

- до 3 л/час (50 мл/мин) при противодавлении 5 бар.

Высота забора реагента 2 метра.



Питание насоса однофазное 220 В, потребляемая мощность 37 Вт, рабочий ток 0,16 А.

Электрические подключения: вход для датчика контроля уровня, датчика потока (датчики в комплект не входят) и выход мА - сигнала. Релейный выход аварийного сигнала. Вход для датчика PT100 (датчик в комплект не входит). Разъем электропитания датчиков рН, RedOx, Cl.



Дозатор выполнен в полипропиленовом корпусе, степень защиты IP65 (пыль, брызги).

Головка дозатора нового образца с ручным клапаном стравливания воздуха.





Etatron DLX PH-RX-CL/M 01-15 поставляется в сборе, готовым к работе.

Вариант монтажа: настенный.

Дозирующий насос (артикул PLX272225E)

Заборный шланг (4 п.м.)

Напорный шланг (2 п.м.)

Клапаны впрыска/забора (1 шт./1 шт.)

Паспорт и инструкция по установке и обслуживанию.

Крышка корпуса для монтажа насоса на горизонтальную поверхность.

Набор для регулировки длины хода пистона.
