Описание модели DLX PH-RX-CL/M 20-03
Соленоидный мембранный дозировочный насос Etatron DLX PH-RX-CL/M 20-03 (артикул PLX2722001) – это компактный микропроцессорный дозатор со встроенным контроллером параметров рН (кислотно/щелочного баланса), RedOx (окислительно-восстановительного потенциала Rx) и свободного хлора (Cl). Насос служит для дозирования жидких реагентов, он контролирует и регулирует уровень рН, RedOx, Cl жидкости. Диапазоны измерений уровня pH 0-14 с разрешением 0,01 pH, RedOx от -1000 до +1400 мВ с разрешением 1 мВ, Cl 0-20 ppm с разрешением 0,1 ppm.
Дозатор работает как в ручном On/Off, так и в пропорциональном режиме Prop.
Перед установкой режима работы необходимо выбрать один из трех измеряемых параметров: pH, RedOx или Cl. Запрограммировать точку установки (цифровое значение уровня выбранного параметра) и направление дозирования (больше/меньше относительно точки установки).
1. Ручной On/Off - режим. В данном режиме производительность устанавливается посредством кнопок меню в диапазоне от 0 до 100 %. Насос будет дозировать с заданной производительностью и остановится при достижении значения точки установки.
2. Пропорциональный Prop - режим. В режиме Prop задается точка максимальной производительности в диапазоне от 0 до 100 %. Насос будет работать с максимальной частотой до достижения данной точки, после чего начнет пропорциональное дозирование. Микропроцессор будет автоматически отслеживать производительность и остановит насос в точке установки. Когда уровень будет отличаться от точки установки, насос начнет дозировать снова.
Дополнительные функции: калибровка датчиков, настройка выхода 4 – 20 мА, сигнализация, термическая компенсация (при подключении соответствующего датчика PT100), установка времени задержки включений и времени беспрерывного дозирования, применение пароля, полная или частичная перезагрузка насоса.

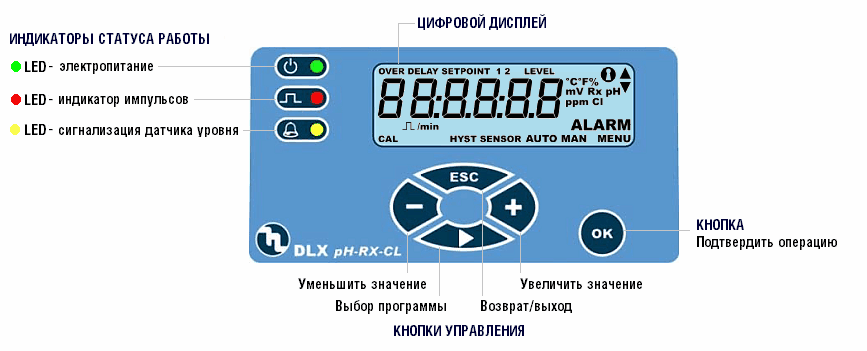

Панель управления насоса с удобным интерфейсом: 5 сенсорных кнопок управления, меню в базовом и расширенном вариантах и 3 Led-индикатора статуса работы. Все программируемые параметры отображаются на ЖК-дисплее. Стикер панели управления покрыт УФ-защитной пленкой.
Номинальная частота импульсов насоса 120 имп/мин. Расход одного импульса 2,6 мл, длина хода пистона 1,8 мм.
Производительность насоса до 20 л/час (333 мл/мин) при постоянном противодавлении 3 бар.
Высота забора реагента 2 метра.
Питание насоса однофазное 220 В, потребляемая мощность 58 Вт, рабочий ток 0,16 А.
Электрические подключения: вход для датчика контроля уровня, датчика потока (датчики в комплект не входят) и выход мА - сигнала. Релейный выход аварийного сигнала. Вход для датчика PT100 (датчик в комплект не входит). Разъем электропитания датчиков рН, RedOx, Cl.
Дозатор выполнен в полипропиленовом корпусе, степень защиты IP65 (пыль, брызги).
Стандартная головка без клапана стравливания воздуха.
Etatron DLX PH-RX-CL/M 20-03 поставляется в сборе, готовым к работе.
Вариант монтажа: настенный.
Комплектный набор:
Дозирующий насос (артикул PLX2722001)
Заборный шланг (2 п.м.)
Напорный шланг (2 п.м.)
Клапаны впрыска/забора (1 шт./1 шт.)
Паспорт и инструкция по установке и обслуживанию.
Опции:
Крышка корпуса для монтажа насоса на горизонтальную поверхность.
Набор для регулировки длины хода пистона.
Условия эксплуатации
- Температура окружающей среды должна быть от 0 до +40 °C.
- Относительная влажность воздуха не более 80%, если температура окружающей среды до +31 °C. При +40 °C относительная влажность не более 50%.
- Питание однофазное 220 вольт (допустимое отклонение 210-250 вольт). По запросу могут быть изготовлены насосы DLX с низковольтным питанием 12 вольт.
- Высота насоса при работе не должна превышать 2000 метров над уровнем моря.
Дополнительные аксессуары и запасные части к серии DLX
1. Клапаны всасывания и впрыска реагента.
2. Шланги.
3. Запасные головки, мембраны.
4. Датчики потока, уровня, pH, RedOx, хлора, электропроводности.
5. Импульсные расходомеры.

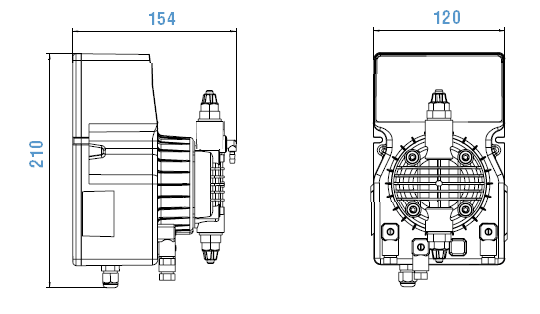

Габаритный чертеж насоса Etatron DLX PH-RX-CL/M 20-03
