Описание модели DR-PLH-12-U4S с электродвигателем

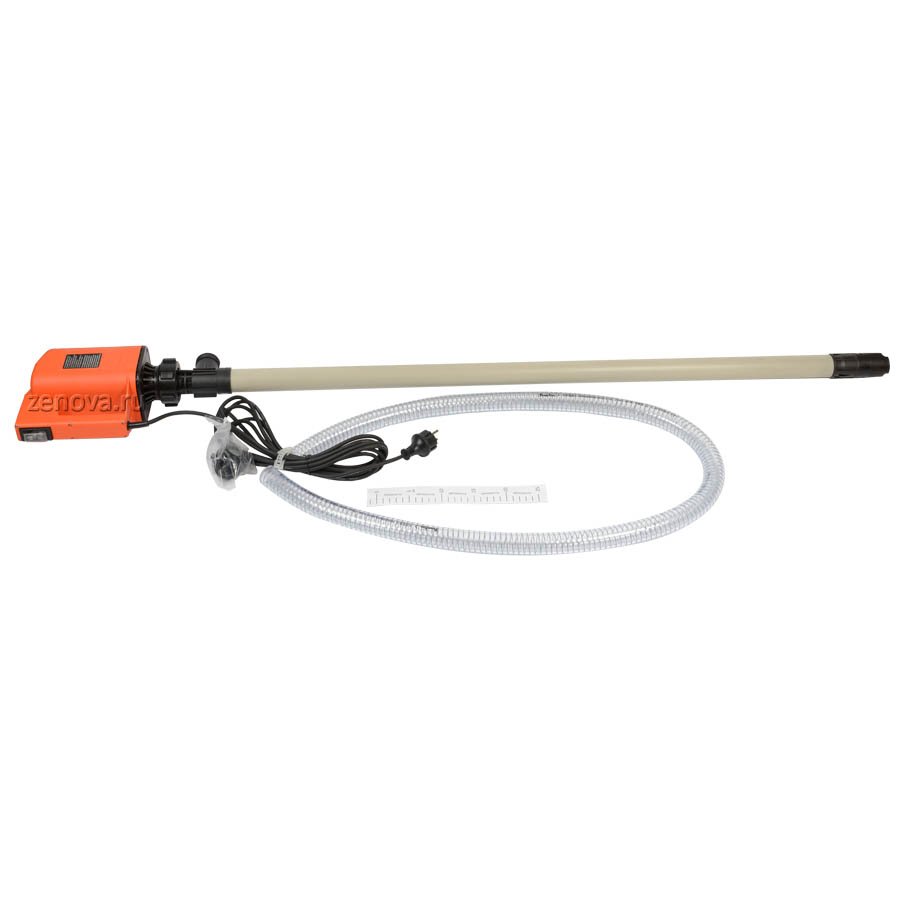

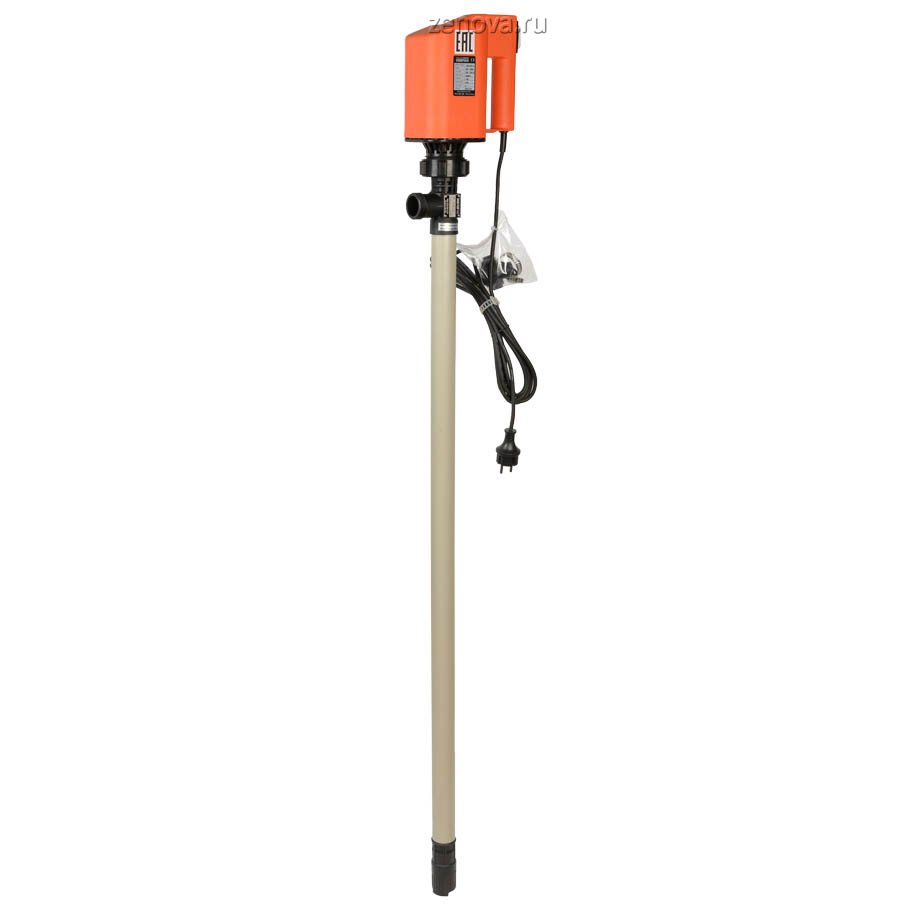

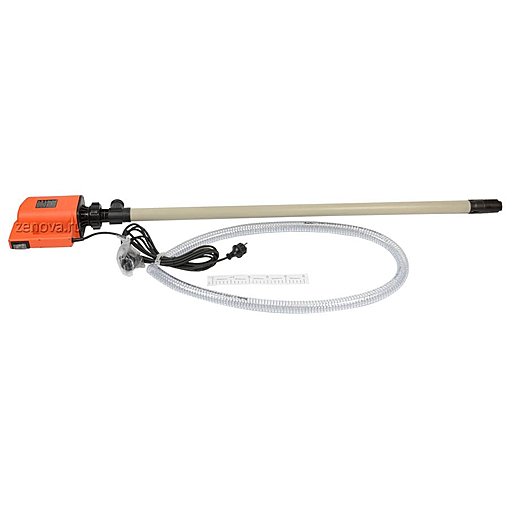

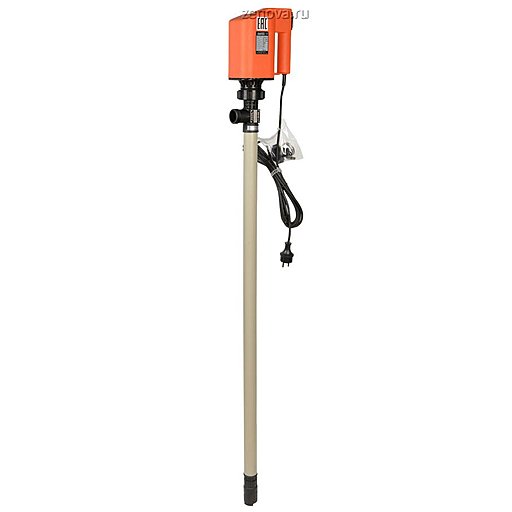

Бочковый насос Cheonsu DR-PLH-12-U4S позволяет перекачивать кислоты и щелочи из еврокубов (IBC контейнеров) и прочих емкостей. Может использоваться в промышленности или лабораториях. По конструктивному устройству и материалам является аналогом насосов Flux F424PP-41/36-1200 (Германия) или Finish Thompson PFP-48 (США).
Ключевые особенности модели:
- Корпус насоса сделан из полипропилена, вал из хастеллоя.
- Насос имеет высокопроизводительное рабочее колесо (расход до 130 л/мин, напор до 9 метров).
- Длина погружной части насоса составляет 1200 мм.
- Насос оснащен стандартным высококачественным электродвигателем на 220 вольт.
- Страна производства - Южная Корея.
Условия эксплуатации
- В жидкость погружается только насосная труба из полипропилена. Только она должна быть устойчива к перекачиваемой жидкости. Двигатель, изготовленный из пластика, остается снаружи (вне жидкости).
- Не допускается использовать насос в помещениях с парами коррозионно-активных веществ в воздухе. Двигатель охлаждается атмосферным воздухом, который принудительно засасывается снаружи и прогоняется внутри двигателя. Поэтому запрещено эксплуатировать или хранить двигатели в местах, где в воздухе могут быть пары или аэрозоли веществ, агрессивных по отношению к меди, алюминию или стали. При работе с летучими кислотами необходимо соблюдать меры предосторожности: емкости должны быть закрыты вплоть до момента перекачки и сразу после неё. А при установке насоса в емкость должны использоваться специальные герметичные адаптеры. Если исключить пары коррозионно-активных веществ из воздуха невозможно, тогда используйте насосы с пневмодвигателями.
- Вязкость перекачиваемой жидкости должна быть до 600 сСтокс.
- Плотность жидкости — до 1,3 кг/дм³.
- Температура жидкости — до +50 °С.
- Предел вязкости — 600 мПа*с.
Электродвигатель
Насос DR-PLH-12-U4S оснащен базовым электродвигателем U4S.
Двигатель U4S по умолчанию оснащен защитой от перегрева, кабелем длиной 5 метров и вилкой. На корпусе есть защищенная от пыли кнопка включения.
Мощность 430 Вт. Напряжение 220 вольт/50 Гц. Ток 2,8 А. Максимальное число оборотов в минуту - 10 000.
Класс защиты обмотки - B. Класс защиты от воды и пыли IP44.
Двигатель U4S отличается от более продвинутой версии U4B отсутствием регулировки оборотов. А еще здесь нет защиты от низкого напряжения.
Материалы конструкции
- Насосная труба изготовлена из полипропилена.
- Рабочее колесо изготовлено из ETFE.
- Вал выполнен из хастеллоя.
- Втулка — из тефлона.
- Радиальное уплотнение вала выполнено из FKM (Витон). Это уплотнение предназначено для предотвращения проникновения или испарения жидкости в область муфты.
Комплект поставки
- насос с длиной погружной части 1000 мм;
- электродвигатель 220 вольт с кабелем 5 метров и вилкой;
- шланг ПВХ 1,5 метра;
- штуцер-переходник и хомут для шланга;
- оригинальная инструкция.
Все указанные компоненты входят в стоимость насоса, доплачивать за них не нужно.
Области применения
- Подача гальванических растворов;
- Розлив химии в мелкую тару;
- Транспортировка и пополнение реагентов на металлургических предприятиях;
- Удаление отработанных реагентов;
- Перекачка реактивов в исследовательских центрах и госпиталях;
- Подача химических реактивов в энергетические установки;
- Розлив органических и неорганических веществ с высокой вязкостью из бочек, контейнеров и еврокубов.

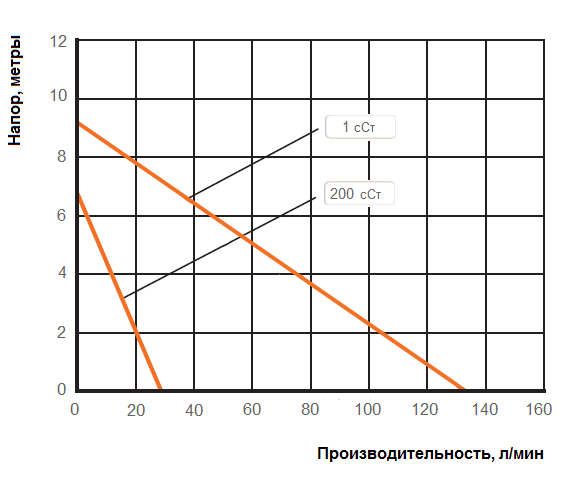

График рабочих характеристик Cheonsu DR-PLH-12-U4S с электродвигателем

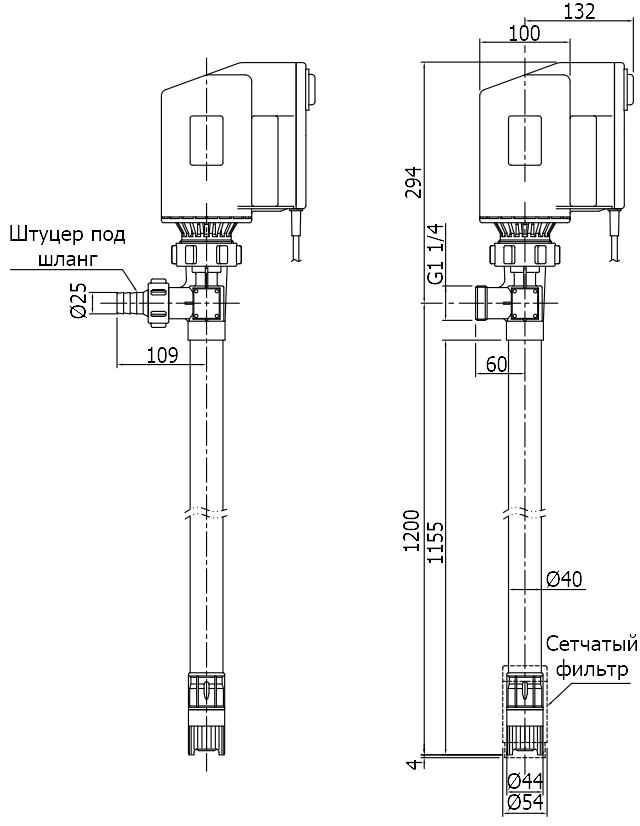

Габаритный чертеж модели Cheonsu DR-PLH-12-U4S с электродвигателем
