Соленоидный мембранный дозирующий насос Etatron DLX CC/M 02-20

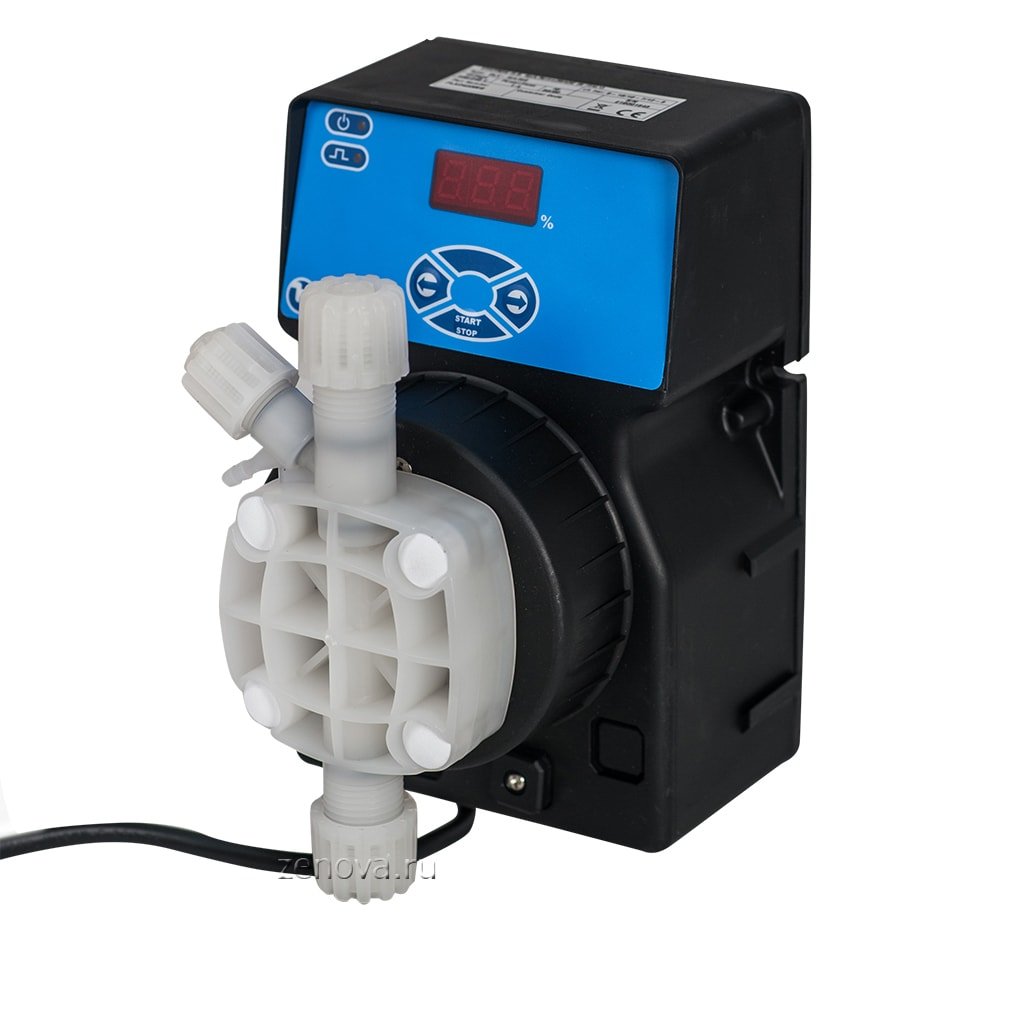

Внешний вид модели Etatron DLX CC/M 02-20
Соленоидный мембранный дозирующий насос Etatron DLX CC/M 02-20
i
Страна производства:
Италия
Артикул
PLX0803201
Макс. расход (л/час)
2
Макс. давление (бар)
20
Рабочая точка
2 л/час при 20 бар
Мощность (Вт)
58
Частота тактов в минуту
120
Напряжение (В)
220
Материал проточной части
PVDF
Наличие дисплея
Да
Способ регулирования
Вручную/От сигнала 4-20 мА
Поддержка датчиков
Уровня
Самовсос "по суху" (м)
2
Объем импульса (мл)
0.28
Ход пистона (мм)
1.1
ДхШхВ (см)
15х12х21
Вес (кг)
2.9
35 497 ₽
503 €

Условия доставки

Мы не смогли определить ваше место нахождения. Для уточнения условий доставки, пожалуйста, выберите ваш город

Или свяжитесь с нами по телефону или электронной почте.

Загружаем аксессуары…

Соленоидный мембранный дозирующий насос Etatron DLX CC/M 02-20 – характеристики

Макс. расход (л/час)
2
Макс. давление (бар)
20
Рабочая точка
2 л/час при 20 бар
Мощность (Вт)
58
Частота тактов в минуту
120
Напряжение (В)
220
Материал проточной части
PVDF
Наличие дисплея
Да
Способ регулирования
Вручную/От сигнала 4-20 мА
Поддержка датчиков
Уровня
Самовсос "по суху" (м)
2
Объем импульса (мл)
0.28
Ход пистона (мм)
1.1
ДхШхВ (см)
15х12х21
Вес (кг)
2.9
Соленоидный мембранный дозировочный насос Etatron DLX CC/M 02-20 (артикул PLX0803201)  –  это универсальный электромагнитный дозатор пропорционального дозирования по токовому mA сигналу. Он позволяет дозировать жидкости и реагенты химической, фармацевтической, пищевой промышленности, сферы водоподготовки, водоочистки и обеззараживания воды.

Насос работает в постоянном или пропорциональном режиме дозирования.
- Постоянный режим «ON-OFF». Производительность регулируется в процентном выражении 0-100% от номинала частоты импульсов насоса.
- Пропорциональный режим «PROP» от внешнего сигнала с рабочим диапазоном 4-20 mA. Частота импульсов насоса пропорциональна получаемому mA сигналу, чем больше сигнал, тем больше производительность.
DLX CC/M 02-20 поддерживает реверсивный режим управления, при возрастании mA сигнала будет уменьшаться число импульсов насоса и соответственно его производительность.

Номинальная частота импульсов насоса 120 имп/мин. Расход одного импульса 0,28 мл, длина хода пистона 1,1 мм.
Производительность до 2 л/час (33,3 мл/мин) при постоянном противодавлении 20 бар.
Высота забора реагента 2 метра.
Питание насоса однофазное 220 В, потребляемая мощность 58 Вт, рабочий ток 0,16 А.
Релейный выход ON-OFF.
Электрическое подключение: Вход для датчика контроля уровня.

Дозатор выполнен в полипропиленовом корпусе, степень защиты IP65 (пыль, брызги).
Стандартная головка без клапана стравливания воздуха.

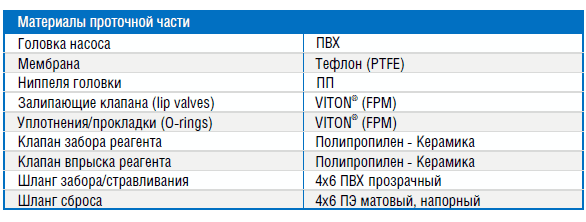

Материалы проточной части дозатора Etatron DLX 02-20

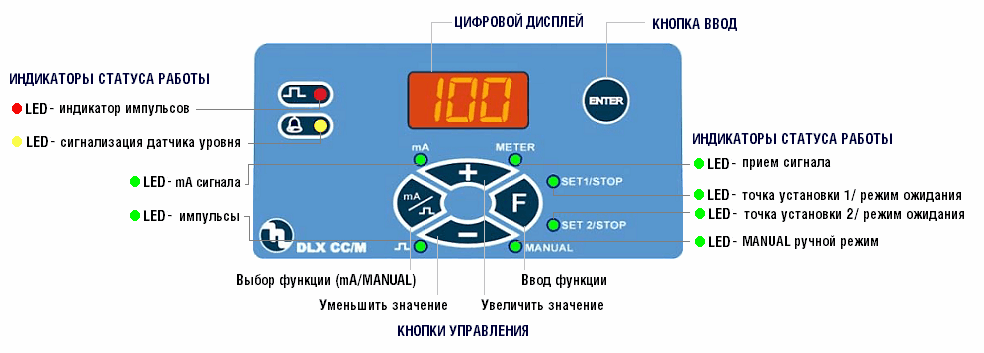

Панель управления оснащена цифровым дисплеем, LED-индикаторами статуса работы и сенсор-кнопками выбора режима работы.
Стикер панели управления покрыт УФ-защитной пленкой.
Панель управления дозирующего насоса Etatron DLX CC/M


Etatron DLX CC/M 02-20 поставляется в сборе, готовым к работе.
Вариант монтажа: настенный.
Комплектный набор:
Дозирующий насос (артикул PLX0803201)
Заборный шланг из гибкого ПВХ (2 п.м.)
Напорный шланг из полиэтилена (2 п.м.)
Клапаны впрыска/забора реагента (1 шт./1 шт.)
Паспорт и инструкция по установке и обслуживанию
Опции:
Крышка корпуса для монтажа насоса на горизонтальную поверхность.
Набор для регулировки длины хода пистона.

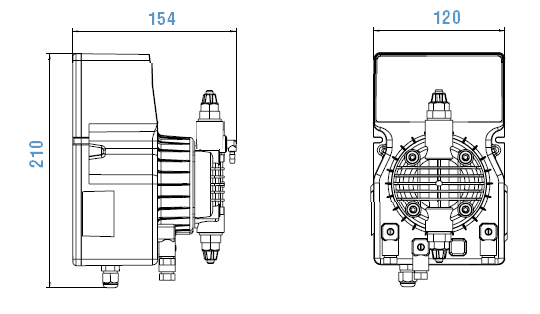

Габаритный чертеж насоса Etatron DLX CC/M 02-20

Габаритный чертеж насоса Etatron DLX CC/M 02-20

Загружаем другие товары из серии…

Дозировочные насосы Etatron DLX - справочная информация

Соленоидные мембранные дозировочные насосы Etatron DLX - наиболее универсальная серия с головкой из фторопласта (PVDF). Высокая химическая стойкость материалов насосов позволяет использовать их для дозирования практически любых реагентов. Насосы DLX могут быть выполнены как с аналоговым, так и в микропроцессорным управлением. Корпуса насосов из пластика, защищенного от воздействия кислотных паров. Панель управления защищена от ультрафиолетового излучения специальной пленкой. Защита от пыли и влаги IP 65. Производительность в зависимости от модели от 1 до 20 л/час, давление до 20 бар. Стандартная высота самовсоса для всех моделей 2 метра.

Насосы DLX устанавливаются вертикально и имеют стандартное настенное крепление. Особый вариант DLXB комплектуется кронштейном для крепления на горизонтальную поверхность. Вариант DLXB стоит дороже на 20 евро по сравнению со стандартным насосом.

Как и большинство других соленоидных дозирующих насосов регулирование производительности для серии DLX выполняется путем изменения числа импульсов в минуту. Однако для варианта DLXB предусмотрена дополнительная крышка R/C, которая позволяет изменять длину хода пистона для более точного дозирования при малых расходах. Стоимость такой крышки 58 евро.

Версия насоса DLXB с крышкой R/C
Рисунок 1. Версия насоса DLXB с задней крышкой R/C. На крышке видна ручка, которая позволяет регулировать длину хода пистона.

Различные варианты исполнения насосов серии DLX

Линейка дозирующих насосов DLX состоит из 8 различных вариантов исполнения. Первый из них аналоговый, остальные семь микропроцессорные. Аналоговый насос не поддерживает датчик уровня, а все микропроцессорные варианты поддерживают (датчик уровня в комплектацию насосов не входит).

MA/AD - наиболее простой насос с ручным управлением. Единственный аналоговый насос в линейке DLX. Имеет двойную шкалу дозирования в диапазонах 0-100% и 0-20% (для более точного дозирования малых объемов). Единственный насос в линейке DLX, который не поддерживает датчик уровня.
MA/MB - дозирующий насос с микропроцессорным управлением. Вместо вращающейся ручки потенциометра производительность задается на цифровом дисплее с шагом в 1%.
CC/M - насос пропорционального дозирования от внешних 4-20 mA сигналов. Также возможно дозирование в ручном режиме (аналогично варианту MA/AB). Поддерживает реверсивный режим дозирования.
VFT/MBB - насос пропорционального дозирования от внешнего импульсного расходомера. На каждый импульс насос выдает определенную порцию реагента (порция задается в режимах 1хN, 1:N, 1хN(M - с параметром в памяти), где N - число поступивших импульсов). Может также работать в ручном режиме дозирования.
MF/M - наиболее продвинутый вариант насоса пропорционального дозирования, который поддерживает, как импульсный расходомер, так и сигналы 4-20 mA. Единственный насос в линейке DLX, который имеет двухстрочный ЖК дисплей с подсветкой (все прочие микропроцессорные насосы имеют однострочный дисплей без подсветки). Также имеет таймер, зуммер, часы, релейный выход аварийного сигнала. Помимо датчика уровня насос поддерживает датчик потока (не входит в комплект).
PH-RX/MBB - насос пропорционального дозирования со встроенным контроллером pH/RedOx. Пользователь определяет какой параметр насос контролирует. pH измеряется в диапазоне от 0 до 14, а RedOx (окислительно-восстановительный потенциал) от -1000 до +1400 мВ (милливольт). Насос работает в постоянном или пропорциональном режиме. Функция задержки включения. Помимо датчика уровня насос поддерживает датчик потока (не входит в комплект).
PH-RX-CL/M - версия аналогичная предыдущей, но помимо контроллера pH/RedOx также добавляется контроллера хлора (диапазон измерений 0-20 ppm или мг/л). Выход 4-20 мА.  Релейный выход аварийного сигнала. Компенсация температуры в автоматическом режиме (при установке соответствующего датчика PT100). Помимо датчика уровня насос поддерживает датчик потока (не входит в комплект).
CD/M - насос пропорционального дозирования с контроллером CD (электропроводности). Электропроводность измеряется в диапазоне от 0 до 1000 или от 0 до 10 000 мкСм (микроксименс или µS). Выход 4-20 мА.

Внешний вид панелей управления различных вариантов насоса DLX
Рисунок 2. Внешний вид панелей управления различных вариантов исполнения насосов DLX.

Условия эксплуатации

Температура окружающей среды должна быть от 0 до +40 °C.
Относительная влажность воздуха не более 80%, если температура окружающей среды до +31 °C. При +40 °C относительная влажность не более 50%.
Питание однофазное 220 вольт (допустимое отклонение 210-250 вольт). По запросу могут быть изготовлены насосы DLX с низковольтным питанием 12 вольт.
Высота насоса при работе не должна превышать 2000 метров над уровнем моря.

Материалы конструкции

Насосы серии DLX изготавливаются из таких материалов:
- Головка насоса - PVDF (кроме модели 0220 из PVC и модели 2003 из полипропилена).
- Рабочая мембрана из тефлона (PTFE).
- Шариковые клапаны из керамики, кроме моделей 0220 и 2003, у которых залипающие клапаны из витона (FPM).
- Эластичные прокладки из витона.
- Заборный клапан из полипропилена/керамики.
- Клапан впрыска из полипропилена/керамики.
- Шланг всасывания (стравливания) - из PVC (размер 4х6, цвет прозрачный).
- Шланг впрыска из PVC (размер 4х6, матовый).

Расшифровка артикулов дозировочных насосов Etatron DLX

Расшифровка артикула дозировочных насосов Etatron DLX

Комплект поставки

В комплект поставки каждого насоса DLX стандартно входят:
1. Дозировочный насос (1 шт.).
2. Гибкий заборный шланг из ПВХ (4 метра).
3. Шланг сброса (2 метра).
4. Заборный клапан (1 шт.).
5. Выпускной клапан (1 шт.).
6. Паспорт-инструкция (1 шт.).

Дополнительные аксессуары и запасные части к серии DLX

1. Клапаны всасывания и впрыска реагента.
2. Шланги.
3. Запасные головки, мембраны.
4. Датчики потока, уровня, pH, RedOx, хлора, электропроводности.
5. Импульсные расходомеры.
