Гарантия 12 мес.

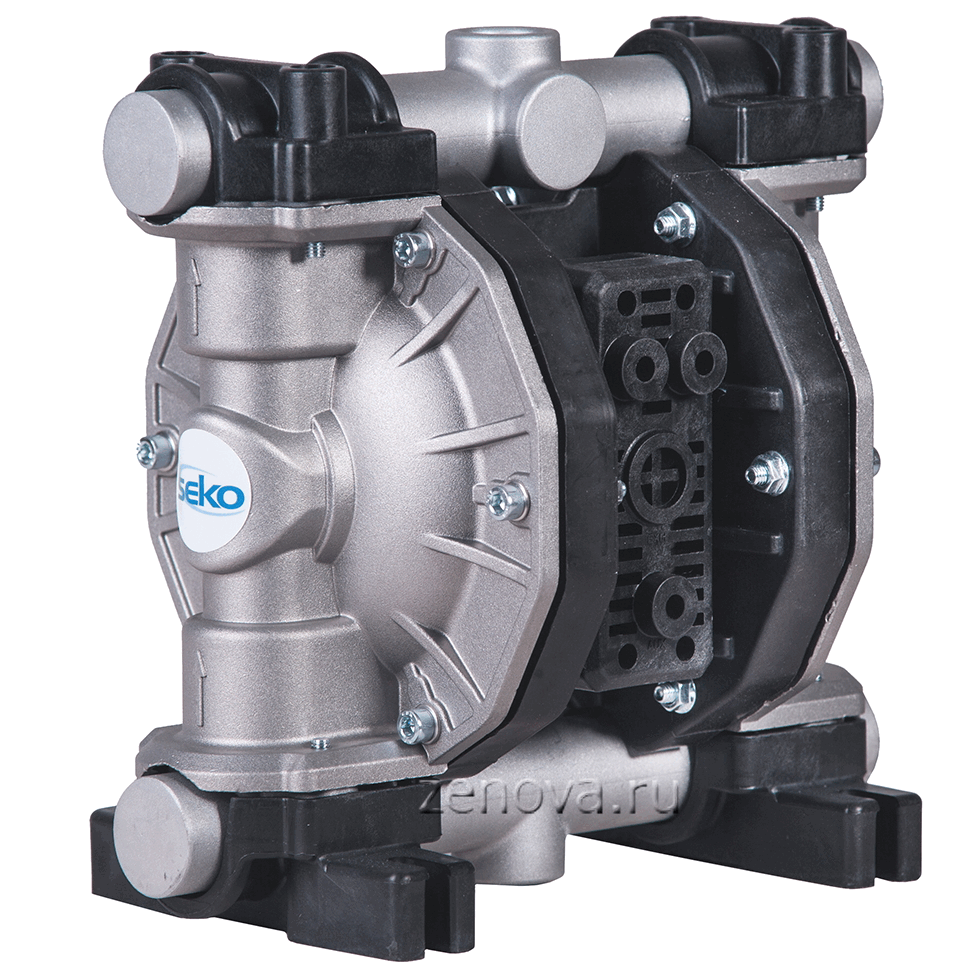

Описание модели AF0100AL
Он позволяет перекачивать агрессивные среды различного химического состава (см. таблицу) с вязкостью до 25 000 cps, в том числе абразивные и с содержанием твердых включений до 3,5 мм.
Давление сжатого воздуха, подаваемого компрессором, должно быть от 2 до 7 бар.
Допустимая температура перекачиваемой жидкости от 0 до + 95°C.
Шум, издаваемый при работе насоса, составляет 72 дБ.
Насос выпускается во взрывобезопасном исполнении по ATEX для зоны 2 (3G). Вес насоса 7 кг. Насос оснащен двухсторонним пневмоклапаном, который регулирует как подачу воздуха в камеру с мембранами, так и выход воздуха из камеры. В итоге значительно снижаются пульсация перекачиваемой среды и расход воздуха.
Производительность насоса Duotek AF0100AL до 6,6 м3/час (110 л/мин), а максимальный напор достигает 80 метров. Высота самовсасывания до 6 метров. В стандартном исполнении диаметр подключений для всасывающей и напорной линий 3/4" BSP, для воздуха - 3/8" BSP.
Вес модели составляет 5.6 кг (проверено нами).
Вес модели составляет 5.6 кг (проверено нами).
Операция | Интервал циклов | Рекомендации |
Контроль и чистка внутренней поверхности | каждые 500 000 циклов | Очистите внутренние поверхности от налета и отложений. |
Проверка состояния мембран | каждые 5 000 000 циклов | Проверьте мембраны на трещины, деформации и износ. |
Замена мембран | каждые 20 000 000 циклов | Установите новые мембраны, даже если внешне нет дефектов. |
Обслуживание пневмопривода | каждые 10 000 часов (при средней нагрузке) каждые 5 000 часов (при высокой нагрузке) | Удалите старую смазку, очистите от загрязнений, проверьте резиновые кольца, заложите новую силиконовую смазку типа «SILICOT» или аналогичную (с PTFE). |
Материалы конструкции
Мембранный пневматический насос Duotek AF0100AL выполнен из следующих материалов:
- корпус из алюминия,
- мембраны со стороны жидкости из PTFE (проточная часть),
- мембраны со стороны воздуха из Hytrel (не влияет на химическую совместимость с перекачиваемой жидкостью),
- шарики насоса из нержавеющей стали,
- седла из алюминия,
- уплотнительные кольца из PTFE.
Некоторые модели насосов поставляются с тефлоновыми уплотнительными кольцами. Это касается тех вариантов, где разницы в цене по сравнению с Viton либо нет, либо она минимальна. Для таких моделей мы заказываем исполнение с тефлоновыми кольцами, включая соответствующие ремкомплекты.
Области применения
- Очистка сточных вод;
- Сельское хозяйство;
- Нефтегазовая промышленность;
- Автомобильная промышленность;
- Химическая промышленность и др.
Комплект поставки
- Насос - 1 шт.
- Оригинальная инструкция по эксплуатации
- Глушитель (идет в комплекте, начиная с модели AF0060) - 1 шт.
График производительности насоса Duotek AF0100AL

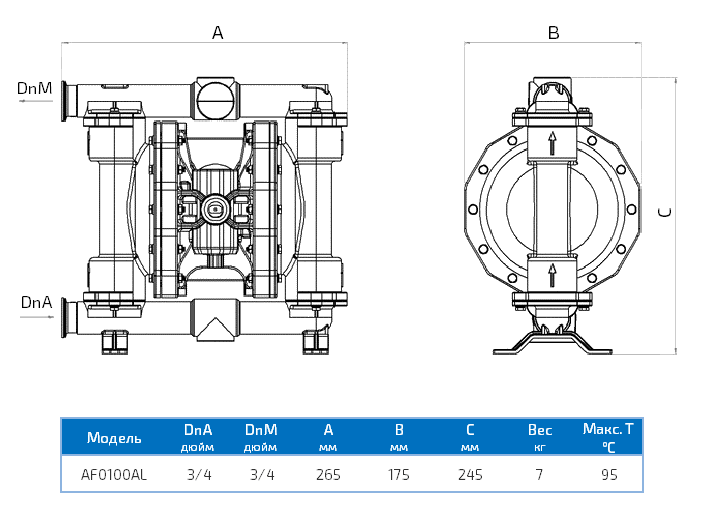

Габаритный чертеж насоса Duotek AF0100AL
Видео и 3D-фото
DUOTEK – как правильно установить и подключить
Сравнительный тест мембранных пневматических насосов ADP и Duotek
Качаем вязкую жидкость садовым шлангом
Как выбрать насос для кислоты и другой химии
Чем отличается дюйм от дюйма?
Сборка/разборка насосов Duotek AF0065, AF0100, AF0160, AF0250
Активный и пассивный демпферы пульсаций. Сравнительный тест.
Какой насос выбрать? Шестеренный или мембранный!?
Замена пневмопривода насоса Duotek AF0100/AF0250
Промой мембранный насос правильно
Насколько тихо работают насосы Duotek по сравнению с китайскими насосами
Легкое решение при залипших шариках
Александр Г.
Два года до ремонта
Забор, очистка и распределение воды
Используют модель: AF0170PDОтзыв оставлен: 2024-09-17 15:33:00
Купили в сентябре 22го этот насос. Через пару месяцев поставили на линию подачи гипохлорита натрия. Насос забирал гипохлорит из бочки «насухую», и затем толкал его в линию. Бочка стоит метра на два ниже насоса. Линия подачи от насоса вверх — еще три метра.
Недавно насос перестал нормально качать — пришлось разобрать. Оказывается, открутилась гайка, прижимающая мембрану. То ли с завода было не затянуто, то ли от вибрации раскрутилось.
Гайку заменили на пластиковую. И в целом насос работает.
Правда, после переборки пришлось опустить насос ближе к бочке: видимо, за два года седла и шарики подъизносились, надо менять ремкомплект. Но мы пока оставили, как есть. Если жидкость в насос попала — насос выдает давление полностью, нас пока устраивает.
Насос норм, только ремкомплекты бы подешевле. Хорошо, что редко менять надо.
Владимир Н.
Хорошо справляется с откачкой бензина и ДТ
Автосалон
Используют модель: AF0018PОтзыв оставлен: 2021-04-08 05:42:54
Приобрел в 2018 году насос AF0018P в компании Зенова для откачки бензина и ДТ. После чего установил его в модульную установку и из нее вывел шланги для откачки топлива. Суть дела в том, что при некоторых ремонтах автомобилей нужно удалить остатки бензина или ДТ из топливного бака. Я занимаюсь обслуживанием этой установки и на данный момент (апрель 2021 года) в тот отдел, где поставлен насос AF0018P, я не заглядывал, ну просто потому что он исправно работает)). Когда вызывают для проверки установки, то проверяю фильтр и манометр на линии сжатого воздуха, насос работает на 6-8 бар. Этим мембранником доволен!
Максим Ш.
Отличный малыш
Производство коробок из гофрокартона
Используют модель: AF0007PОтзыв оставлен: 2021-02-01 08:23:40
Наша фабрика производит изделия из гофрокартона. Полгода месяцев назад приобрели у Зеновы итальянский насос Duotek AF007P для перекачивания краски на водной основе в ванну для нанесения печати на изделиях из гофрокартона.
Первое что понравилось в новом насосе - это его размеры. Он совсем малютка и установить его в пределах станка не составило труда.
Второе понравилось, что этот малыш оказался очень тихий в работе. Старые китайские насосы уж больно били по ушам операторам.
В будущем планируем заменить все старые насосы на модели Duotek.
Николай С.
Хорошая модель
Ректификация и пиролиз
Используют модель: AF0160KОтзыв оставлен: 2020-12-28 10:18:58
Перекачиваем мембранным насосом Duotek AF0160K много агрессивных сред: тяжелые спирты, растворители, бензолы горячие и холодные, а также часто бывают абразивные включения. Несколько раз экстренно использовали его зимой на улице в отрицательных температурах. Из-за поломок центробежного насоса на разгрузке продукта приходилось выносить мембранник AF0160K на улицу.
В эксплуатации с июня 2019 г. За 1,5 года эксплуатации поменяли седла, шарики, уплотнения, а также заменили внешний пневмопривод. Пневмопривод не пришлось бы менять, если бы мы чистили сжатый воздух на входе в насос, но до установки фильтров руки не дошли. На удивления мембраны выдержали все тяжелые условия. В целом насос гоняем в хвости и в гриву, но он держится и переносит тяготы эксплуатации.
