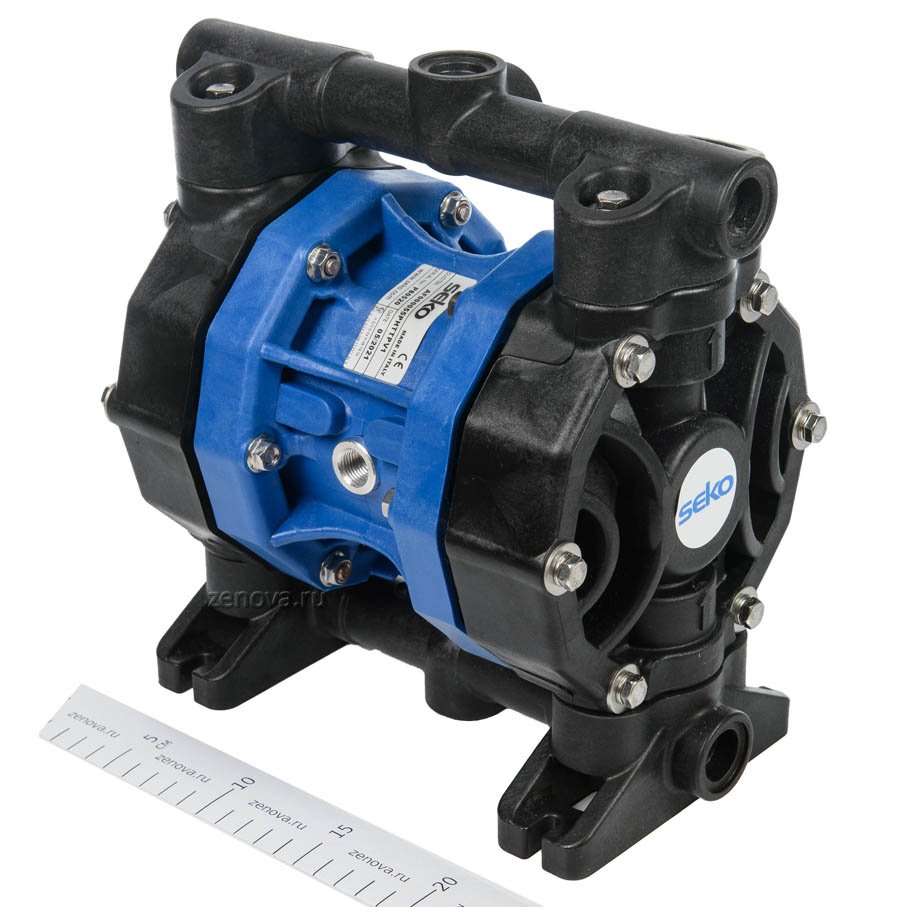

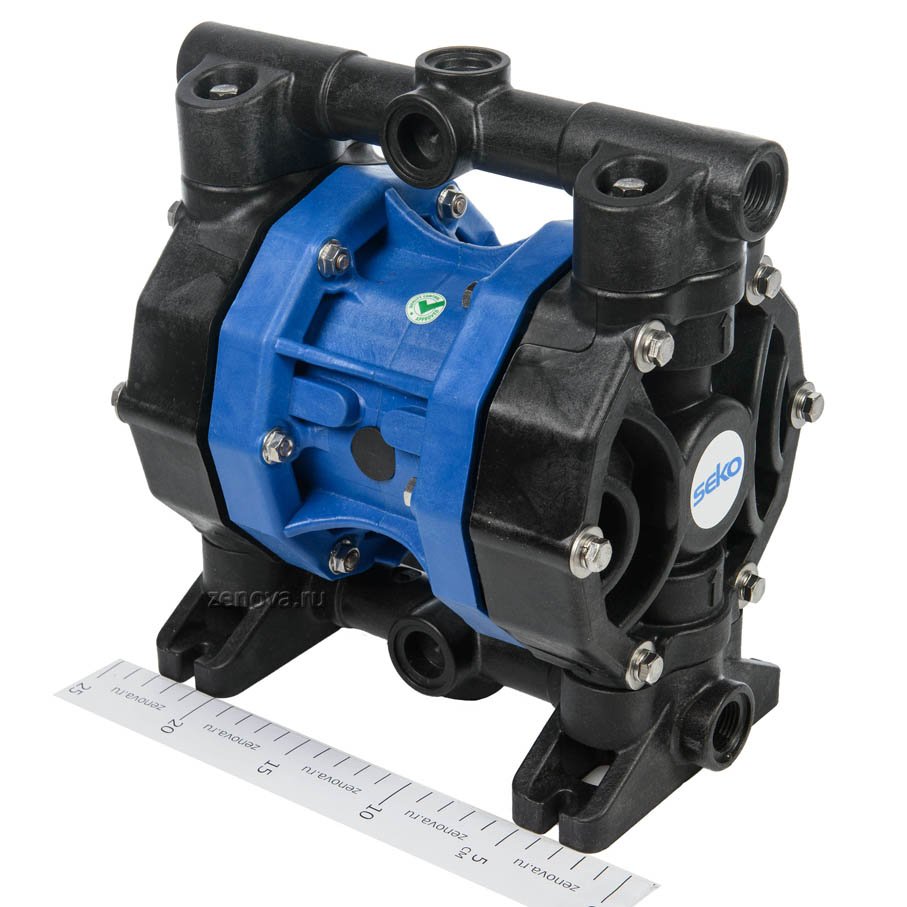

Описание модели AF0055P
Вес модели составляет 3.8 кг (проверено нами).
Операция | Интервал циклов | Рекомендации |
Контроль и чистка внутренней поверхности | каждые 500 000 циклов | Очистите внутренние поверхности от налета и отложений. |
Проверка состояния мембран | каждые 5 000 000 циклов | Проверьте мембраны на трещины, деформации и износ. |
Замена мембран | каждые 20 000 000 циклов | Установите новые мембраны, даже если внешне нет дефектов. |
Обслуживание пневмопривода | каждые 10 000 часов (при средней нагрузке) каждые 5 000 часов (при высокой нагрузке) | Удалите старую смазку, очистите от загрязнений, проверьте резиновые кольца, заложите новую силиконовую смазку типа «SILICOT» или аналогичную (с PTFE). |

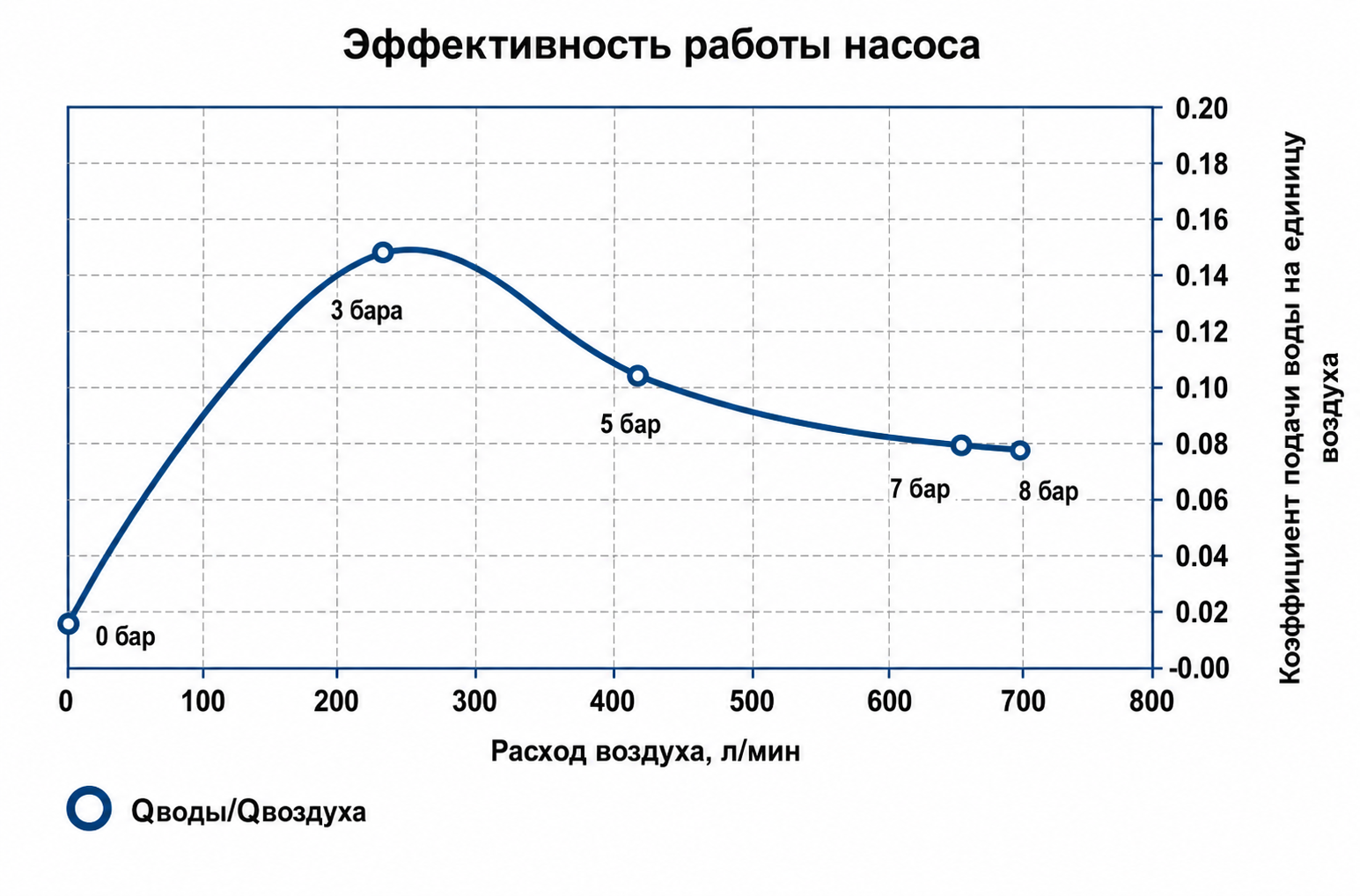

Эффективность работы насоса
Измерено в лаборатории Zenova.
От рабочего давления напрямую зависит, насколько экономно мембранный пневматический насос расходует воздух: пик эффективности обычно приходится на 3–4 бар. Ниже указаны результаты испытаний насоса Duotek в лаборатории Zenova.
По горизонтальной оси (X) представлен расход воздуха в нормальных литрах в минуту; точки на кривой соответствуют фактическому давлению. По вертикальной оси (Y) – сколько литров жидкости насос перекачивает на каждый литр потраченного воздуха. Чем выше Y, тем эффективнее работает насос.
Материалы конструкции
Мембранный пневматический насос Duotek AF0055P выполнен из следующих материалов:
- корпус из полипропилена,
- мембраны со стороны жидкости из PTFE (проточная часть),
- мембраны со стороны воздуха из Santoprene или Hytrel (не влияет на химическую совместимость с перекачиваемой жидкостью),
- шарики из PTFE,
- седла из полипропилена,
- уплотнительные кольца из Viton.
Области применения
- Очистка сточных вод;
- Сельское хозяйство;
- Нефтегазовая промышленность;
- Автомобильная промышленность;
- Химическая промышленность и др.
Комплект поставки
- Насос – 1 шт.
- Оригинальная инструкция по эксплуатации
- Глушитель (идет в комплекте, начиная с модели AF0060) - 1 шт.
График производительности насоса Duotek AF0055

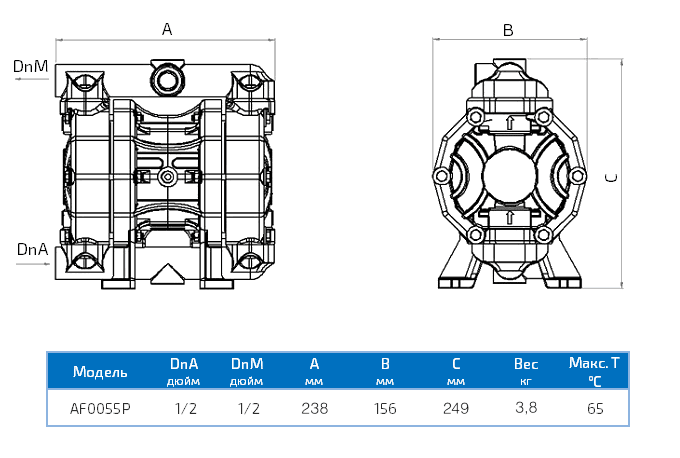

Габаритный чертеж насоса Duotek AF0055P
