Описание модели AF0170P
Насос позволяет перекачивать различные кислоты и щелочи, а также прочие химически активные жидкости (подробнее в таблице) с вязкостью до 35 000 cps, в том числе абразивные и с содержанием твердых включений до 7,5 мм.
Давление сжатого воздуха, подаваемого компрессором, должно быть от 2 до 8 бар.
Допустимая температура перекачиваемой жидкости от 0 до + 65°C.
Шум, издаваемый при работе насоса, составляет 75 дБ.
По умолчанию выпускается во взрывобезопасном исполнении по ATEX для зоны 2 (3G).
Насос оснащен двухсторонним пневмоклапаном, который регулирует как подачу воздуха в камеру с мембранами, так и выход воздуха из камеры. В итоге значительно снижаются пульсация перекачиваемой среды и расход воздуха.
Производительность насоса AF0170P до 10,2 м3/час (170 л/мин), а максимальный напор достигает 80 метров. Высота самовсасывания до 5 метров. В стандартном исполнении диаметр подключений для всасывающей и напорной линий 1" BSP, для воздуха - 1/2" BSP.
Вес модели составляет 12.4 кг (проверено нами).
Вес модели составляет 12.4 кг (проверено нами).
Материалы конструкции
Мембранный пневматический насос Duotek AF0170P выполнен из следующих материалов:
- корпус из полипропилена,
- мембраны со стороны жидкости из PTFE (проточная часть),
- мембраны со стороны воздуха из Hytrel (не влияет на химическую совместимость с перекачиваемой жидкостью),
- шарики насоса из PTFE,
- седла из полипропилена,
- уплотнительные кольца из Viton.
Области применения
- Очистка сточных вод;
- Сельское хозяйство;
- Нефтегазовая промышленность;
- Автомобильная промышленность;
- Химическая промышленность и др.
Комплект поставки
- Насос - 1 шт.
- Оригинальная инструкция по эксплуатации
- Глушитель (идет в комплекте, начиная с модели AF0060) - 1 шт.

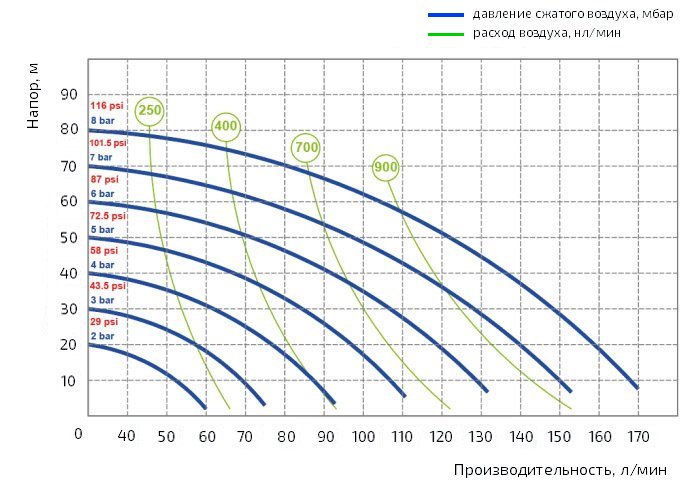

График производительности насоса Duotek AF0170P

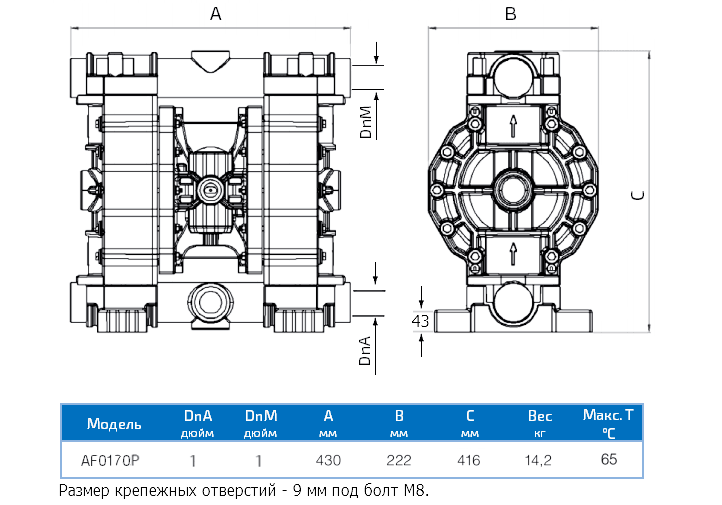

Габаритный чертеж насоса Duotek AF0170P
Видео и 3D-фото
DUOTEK как правильно установить и подключить
ADP vs Duotek
Как выбрать насос для кислоты и другой химии
Сборка/разборка насосов Duotek AF0065, AF0100, AF0160, AF0250
Активный и пассивный демпферы пульсаций. Сравнительный тест.
Какой насос выбрать? Шестеренный или мембранный
Замена пневмопривода насоса Duotek AF0100/AF0250
Насколько тихо работают насосы Duotek по сравнению с китайскими насосами
Легкое решение при залипших шариках
Отзывы (3)
У нас есть 3 отзыва по различным моделям серии Мембранные насосы Duotek, но конкретно по модели AF0170P пока отзывов нет.
Владимир Н.
Хорошо справляется с откачкой бензина и ДТ
Автосалон, откачка бензина и дизельного топлива из топливного бака
Используют модель: AF0018PОтзыв оставлен: 08.04.2021.
Приобрел в 2018 году насос AF0018P в компании Зенова для откачки бензина и ДТ. После чего установил его в модульную установку и из нее вывел шланги для откачки топлива. Суть дела в том, что при некоторых ремонтах автомобилей нужно удалить остатки бензина или ДТ из топливного бака. Я занимаюсь обслуживанием этой установки и на данный момент (апрель 2021 года) в тот отдел, где поставлен насос AF0018P, я не заглядывал, ну просто потому что он исправно работает)). Когда вызывают для проверки установки, то проверяю фильтр и манометр на линии сжатого воздуха, насос работает на 6-8 бар. Этим мембранником доволен!
Максим Ш.
Отличный малыш
Производство коробок из гофрокартона, установка нанесения краски на коробки
Используют модель: AF0007PОтзыв оставлен: 01.02.2021.
Наша фабрика производит изделия из гофрокартона. Полгода месяцев назад приобрели у Зеновы итальянский насос Duotek AF007P для перекачивания краски на водной основе в ванну для нанесения печати на изделиях из гофрокартона.
Первое что понравилось в новом насосе - это его размеры. Он совсем малютка и установить его в пределах станка не составило труда.
Второе понравилось, что этот малыш оказался очень тихий в работе. Старые китайские насосы уж больно били по ушам операторам.
В будущем планируем заменить все старые насосы на модели Duotek.
Николай С.
Хорошая модель
Ректификация и пиролиз, раздача продукта в емкости
Используют модель: AF0160KОтзыв оставлен: 28.12.2020.
Перекачиваем мембранным насосом Duotek AF0160K много агрессивных сред: тяжелые спирты, растворители, бензолы горячие и холодные, а также часто бывают абразивные включения. Несколько раз экстренно использовали его зимой на улице в отрицательных температурах. Из-за поломок центробежного насоса на разгрузке продукта приходилось выносить мембранник AF0160K на улицу.
В эксплуатации с июня 2019 г. За 1,5 года эксплуатации поменяли седла, шарики, уплотнения, а также заменили внешний пневмопривод. Пневмопривод не пришлось бы менять, если бы мы чистили сжатый воздух на входе в насос, но до установки фильтров руки не дошли. На удивления мембраны выдержали все тяжелые условия. В целом насос гоняем в хвости и в гриву, но он держится и переносит тяготы эксплуатации.
