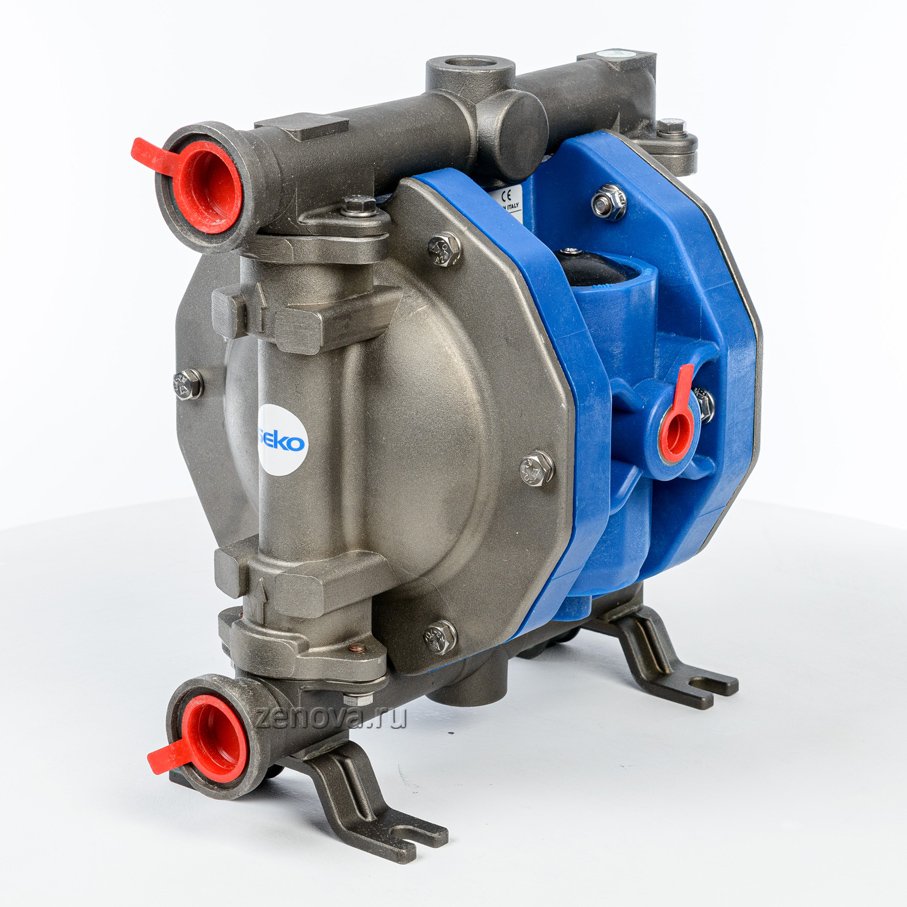

Описание модели AF0090S
Он позволяет перекачивать агрессивные среды различного химического состава (см. таблицу) с вязкостью до 15000 cps, в том числе абразивные и с содержанием твердых включений до 4 мм.
Давление сжатого воздуха, подаваемого компрессором, должно быть от 2 до 8 бар.
Допустимая температура перекачиваемой жидкости от 0 до + 95°C.
Шум, издаваемый при работе насоса, составляет 72 дБ.
Насос выпускается во взрывобезопасном исполнении по ATEX для зоны 2 (3G). Вес насоса 7,6 кг. Насос оснащен двухсторонним пневмоклапаном, который регулирует как подачу воздуха в камеру с мембранами, так и выход воздуха из камеры. В итоге значительно снижаются пульсация перекачиваемой среды и расход воздуха.
Производительность насоса Duotek AF0090S до 6 м3/час (100 л/мин), а максимальный напор достигает 80 метров. Высота самовсасывания до 5 метров. В стандартном исполнении диаметр подключений для всасывающей и напорной линий 3/4" BSP, для воздуха - 3/8" BSP.
Материалы конструкции
Мембранный пневматический насос Duotek AF0090S выполнен из следующих материалов:
- корпус из нержавеющей стали AISI 316,
- мембраны со стороны жидкости из PTFE (проточная часть),
- мембраны со стороны воздуха из Hytrel (не влияет на химическую совместимость с перекачиваемой жидкостью),
- шарики насоса из нержавеющей стали,
- седла из нержавеющей стали,
- уплотнительные кольца из PTFE.
Области применения
- Очистка сточных вод;
- Сельское хозяйство;
- Нефтегазовая промышленность;
- Автомобильная промышленность;
- Химическая промышленность и др.
Комплект поставки
- Насос - 1 шт.
- Оригинальная инструкция по эксплуатации
- Глушитель (идет в комплекте, начиная с модели AF0060) - 1 шт.

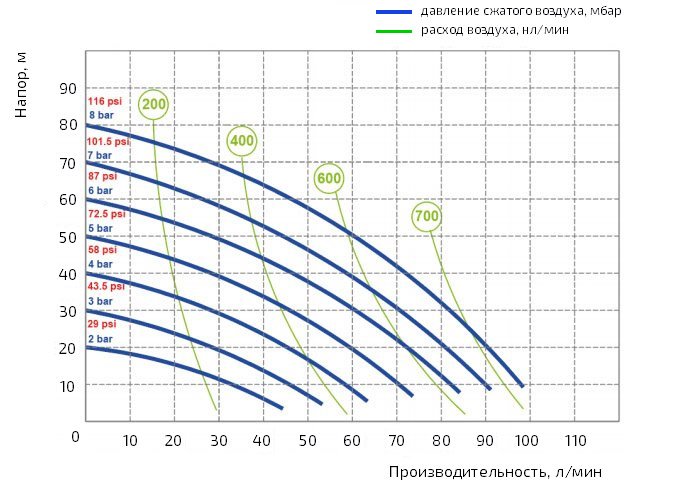

График производительности насоса Duotek AF0090S

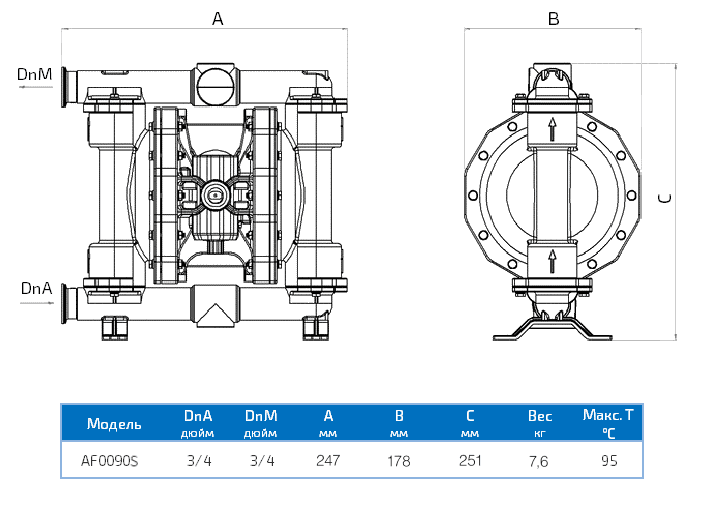

Габаритный чертеж насоса Duotek AF0090S
Видео
Какой насос качает, не образуя пены?
ADP vs Duotek
Насколько тихо работают насосы Duotek по сравнению с китайскими насосами
Отзывы (3)
У нас есть 3 отзыва по различным моделям серии Мембранные насосы Duotek, но конкретно по модели AF0090S пока отзывов нет.
Владимир Н.
Хорошо справляется с откачкой бензина и ДТ
Автосалон, откачка бензина и дизельного топлива из топливного бака
Используют модель: AF0018PОтзыв оставлен: 08.04.2021.
Приобрел в 2018 году насос AF0018P в компании Зенова для откачки бензина и ДТ. После чего установил его в модульную установку и из нее вывел шланги для откачки топлива. Суть дела в том, что при некоторых ремонтах автомобилей нужно удалить остатки бензина или ДТ из топливного бака. Я занимаюсь обслуживанием этой установки и на данный момент (апрель 2021 года) в тот отдел, где поставлен насос AF0018P, я не заглядывал, ну просто потому что он исправно работает)). Когда вызывают для проверки установки, то проверяю фильтр и манометр на линии сжатого воздуха, насос работает на 6-8 бар. Этим мембранником доволен!
Максим Ш.
Отличный малыш
Производство коробок из гофрокартона, установка нанесения краски на коробки
Используют модель: AF0007PОтзыв оставлен: 01.02.2021.
Наша фабрика производит изделия из гофрокартона. Полгода месяцев назад приобрели у Зеновы итальянский насос Duotek AF007P для перекачивания краски на водной основе в ванну для нанесения печати на изделиях из гофрокартона.
Первое что понравилось в новом насосе - это его размеры. Он совсем малютка и установить его в пределах станка не составило труда.
Второе понравилось, что этот малыш оказался очень тихий в работе. Старые китайские насосы уж больно били по ушам операторам.
В будущем планируем заменить все старые насосы на модели Duotek.
Николай С.
Хорошая модель
Ректификация и пиролиз, раздача продукта в емкости
Используют модель: AF0160KОтзыв оставлен: 28.12.2020.
Перекачиваем мембранным насосом Duotek AF0160K много агрессивных сред: тяжелые спирты, растворители, бензолы горячие и холодные, а также часто бывают абразивные включения. Несколько раз экстренно использовали его зимой на улице в отрицательных температурах. Из-за поломок центробежного насоса на разгрузке продукта приходилось выносить мембранник AF0160K на улицу.
В эксплуатации с июня 2019 г. За 1,5 года эксплуатации поменяли седла, шарики, уплотнения, а также заменили внешний пневмопривод. Пневмопривод не пришлось бы менять, если бы мы чистили сжатый воздух на входе в насос, но до установки фильтров руки не дошли. На удивления мембраны выдержали все тяжелые условия. В целом насос гоняем в хвости и в гриву, но он держится и переносит тяготы эксплуатации.
