Мембранный пневматический насос Duotek AF0100K

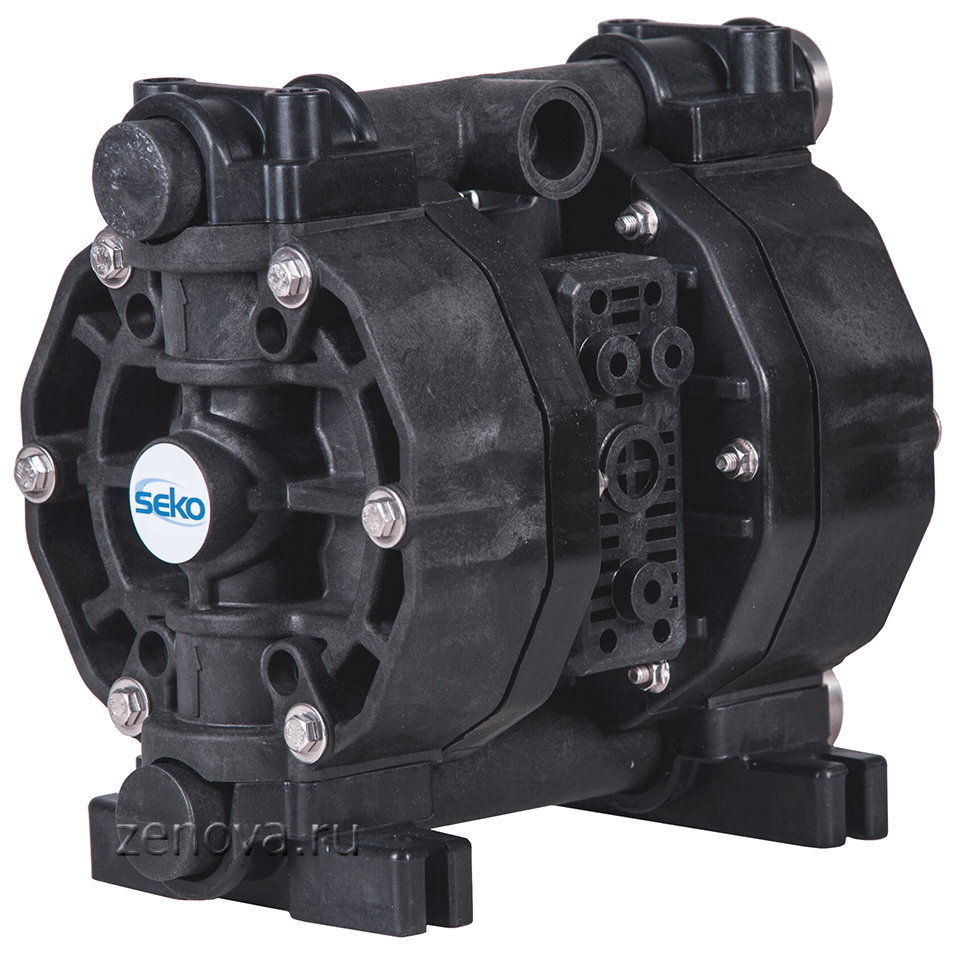

Внешний вид модели Seko Duotek AF0100K

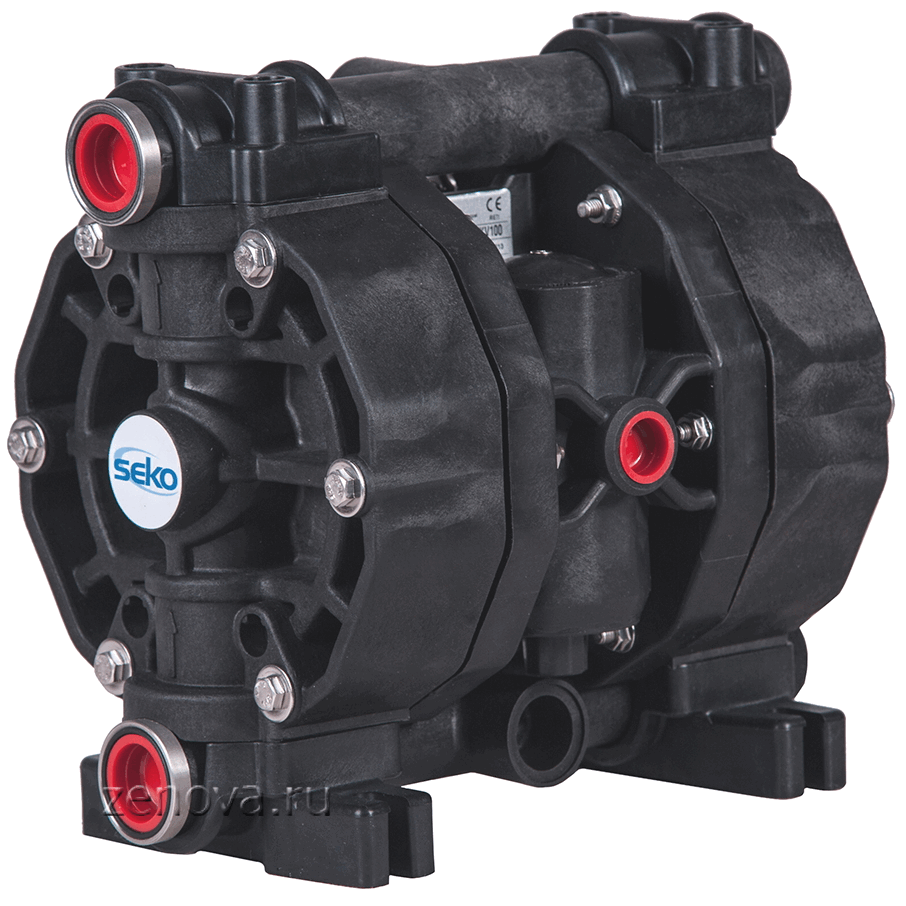

Внешний вид модели Seko Duotek AF0100K
Сборка/разборка насосов Duotek AF0065, AF0100, AF0160, AF0250
3D-фото Мембранный пневматический насос Duotek AF0100K
3D
Замена пневмопривода насоса Duotek AF0100/AF0160
Мембранный пневматический насос Duotek AF0100K
Мембранный пневматический насос Duotek AF0100K

Сборка/разборка насосов Duotek AF0065, AF0100, AF0160, AF0250

Замена пневмопривода насоса Duotek AF0100/AF0160

На складе более 3 шт.
i
Страна производства:
Италия
Артикул
AF000100KMTTKV1
Макс. расход (м³/час)
6.6
Макс. давление (м.в.ст.)
80
Материал проточной части
PVDF
Материал мембран
PTFE
Макс. темп. жидкости (°C)
95
Макс. вязкость (сСт)
25000
Самовсос "по суху" (м)
6
Диаметр твердых включений (мм)
3.5
Входной патрубок (мм)
20
Выходной патрубок (мм)
20
Воздушный патрубок (мм)
10
ДхШхВ (см)
26х17х24
Вес (кг)
7
85 774 ₽
73 448 ₽
993 €
850 €

Условия доставки

Мы не смогли определить ваше место нахождения. Для уточнения условий доставки, пожалуйста, выберите ваш город

Или свяжитесь с нами по телефону или электронной почте.

1

Гарантия 1 год

Прямые поставки

Прямые поставки

Мы официально уполномочены продавать и обслуживать продукцию Seko в России.

Загружаем аксессуары…

Мембранный пневматический насос Duotek AF0100K – характеристики

Макс. расход (м³/час)
6.6
Макс. давление (м.в.ст.)
80
Материал проточной части
PVDF
Материал мембран
PTFE
Макс. темп. жидкости (°C)
95
Макс. вязкость (сСт)
25000
Самовсос "по суху" (м)
6
Диаметр твердых включений (мм)
3.5
Входной патрубок (мм)
20
Выходной патрубок (мм)
20
Воздушный патрубок (мм)
10
ДхШхВ (см)
26х17х24
Вес (кг)
7

Мембранный пневматический насос Duotek AF0100K выполнен из следующих материалов:
- корпус из фторопласта (PVDF),
- мембраны со стороны жидкости из PTFE,
- мембраны со стороны воздуха из Santoprene,
- шарики насоса из PTFE,
- седла из PVDF,
- уплотнительные кольца из Viton.
Заводской артикул насоса AF000100KMTTKV1, страна производства Италия.

Он позволяет перекачивать концентрированные кислоты и щелочи (за редким исключением), а также прочие агрессивные жидкости с вязкостью до 25 000 cps, в том числе абразивные и с содержанием твердых включений до 3,5 мм.
Давление сжатого воздуха, подаваемого компрессором, должно быть от 2 до 8 бар.
Допустимая температура перекачиваемой жидкости от 0 до + 95°C.
Шум, издаваемый при работе насоса, составляет 72 дБ.
Насос выпускается во взрывобезопасном исполнении по ATEX для зоны 2 (3G).
Вес насоса 7 кг. Его легко может перенести в руках один человек.

Насос оснащен двухсторонним пневмоклапаном, который регулирует как подачу воздуха в камеру с мембранами, так и выход воздуха из камеры. В итоге значительно снижаются пульсация перекачиваемой среды и расход воздуха.

Производительность Duotek AF0100K до 6,6 м3/час (от 5 до 110 л/мин), а максимальный напор достигает 80 метров. Высота самовсасывания до 6 метров. В стандартном исполнении диаметр подключений для всасывающей и напорной линий 3/4" BSP, для воздуха - 1/2" BSP.

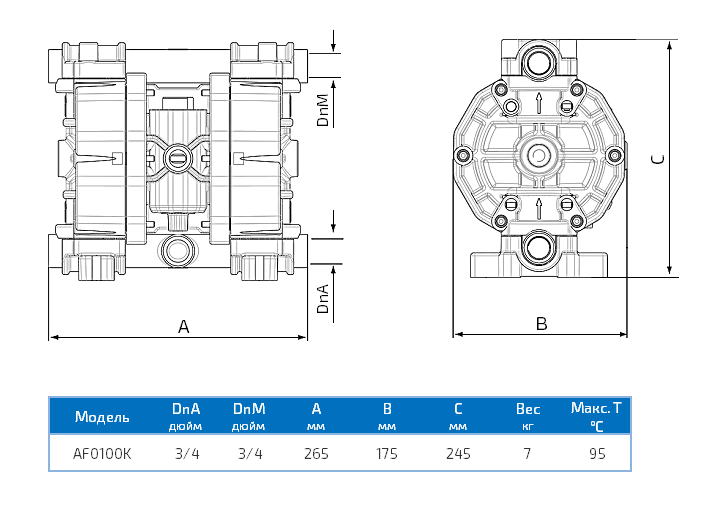

Габаритный чертеж насоса Seko Duotek AF0100K

Габаритный чертеж насоса Seko Duotek AF0100K

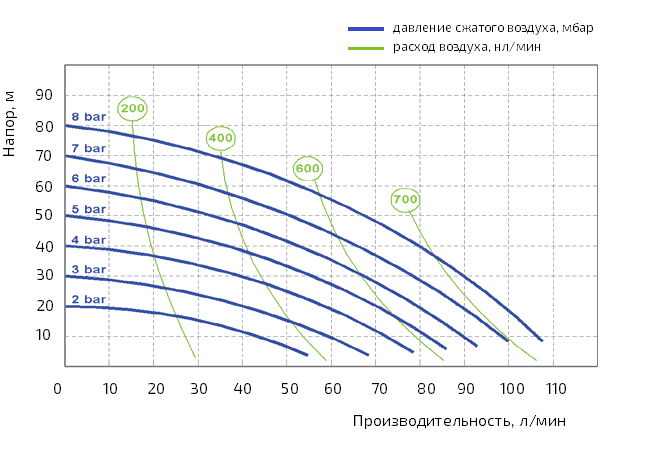

График производительности Seko AF0100K

График производительности Seko AF0100K
На данном рисунке отображается зависимость напора и производительности насоса от давления и расхода воздуха компрессора. Чем больше давление сжатого воздуха, тем больше напор и выше кривая производительности. В свою очередь скорость перекачивания жидкости регулируется изменением расхода воздуха. Например, при давлении 8 бар оптимальным режимом работы будет перекачивание 5,4 м3/ч жидкости (90 л/мин) с напором 30 метров, расход воздуха при этом составит 700 нл/мин. Далее на этой странице представлен еще один цифровой график с рабочей кривой насоса при давлении 8 бар.

Видео и 3D-фото

Сборка/разборка насосов Duotek AF0065, AF0100, AF0160, AF0250

Замена пневмопривода насоса Duotek AF0100/AF0160

Загружаем другие товары из серии…

Мембранные насосы Duotek - справочная информация

Мембранные пневматические насосы серии Duotek - это относительно недорогие насосы итальянского производства. Они позволяют перекачивать вязкие, абразивные, жидкости с твердыми частицами в режиме самовсоса. В нашем каталоге насосы представлены моделями с максимальной производительностью от 7 до 700 л/мин и диаметром патрубков от 1/4" (6 мм) до 2" (50 мм).
Как и другие диафрагменные насосы, они не имеют электродвигателя и приводятся в действие энергией сжатого воздуха. Производительность моделей регулируется расходом воздуха подключаемого компрессора.Имеют классическую двухмембранную конструкцию с двумя периферийными рабочими камерами.

По сравнению с большинством конкурентов насосы Duotek предлагают намного более лояльный ценник, при том, что они неплохо собраны и достаточно надежны в работе.

Расшифровка обозначений артикула насосов Duotek

Полная маркировка насоса выглядит так: AF 00 0050 P HT TPV 1. Вот, что она означает:
AF - серия насоса
00 - класс взрывозащиты Зона 2 (взрывоопасная среда может присутствовать временно).
0050 - номинальная производительность литров в минуту
P - корпус из полипропилена (K - фторопласт PVDF, M - ацеталь POMc, A - алюминий, S - нержавеющая сталь AISI 316).
H - мембрана со стороны воздуха из Hytrel (M - santoprene);
T - мембрана со стороны жидкости из PTFE (тефлона);
T - шариковый клапан из PTFE (тефлона);
P - седло клапана из полипропилена  (K - фторопласт PVDF, M - ацеталь POMc, A - алюминий, S - нержавеющая сталь AISI 316).
V - уплотнительные кольца из FPM (Viton). Также возможны кольца D (EPDM), T (PTFE или тефлон).
1 - резьба BSP (британка).

Общие характеристики серии «AF»

- Максимальная производительность от 0,48 до 42 м3/час (от 8 до 700 л/мин), максимальный напор 80 метров.
- Давление сжатого воздуха, выдаваемого компрессором должно быть не менее 2 и не более 8 бар;
- Высота самовсасывания до 6 метров, запуск может производиться при пустых трубопроводах, допускается работа на холостом ходу.
- Диаметр подключений: для напорной/всасывающей линий от 1/2" до 2" BSP; для компрессора 4 и 6 мм (модели AF0007 и AF0018) или от 1/4" BSP до 3/4" BSP (остальные модели).
- Уровень шума от 65 до 78 дБ.

Условия эксплуатации

- Максимальная температура перекачиваемой среды зависит от материала изготовления. Для насосов из полипропилена это 65 °C, для остальных версий 95 °C.
- Рабочая среда по химическому составу должна быть совместима с конструкционными материалами насоса. Эти насосы не используются для перекачки ацетилена, водорода, сероуглерода. Модели, содержащие алюминиевые компоненты, контактируемые с перекачиваемой средой, не используются для перекачки трихлорэтана, метилен хлорида или растворителей на основе других галогенпроизводных углеводородов.
- Допускается перекачивание жидкостей с вязкостью до 50000 cps и содержанием твердых включений размером до 8,5 мм в зависимости от модели.
- Скорость жидкости не должна превышать 3,5 м/с.
- Для обеспечения функционирования насоса необходимо установить регулирующую задвижку, манометр или защитное реле давления на линии подачи жидкости и запорный клапан на линии всасывания. Уменьшать пульсации в расходной линии рекомендуется применением автоматического демпфера.
- На линии подачи воздуха устанавливаются регулятор давления с манометром, запорный клапан, трехходовой клапан и регулятор расхода.
- Насосы серии Duotek оснащены самосмазывающимися пневматическими распределительными механизмами, которые не требуют дополнительной смазки. Поэтому подаваемый компрессором воздух должен быть чистым и сухим.
- Насосы сертифицированы по ATEX для зон 1 или 2. В случае установки в таких зонах компрессор должен отбирать воздух за их пределами, либо использовать инертный газ.
- Насос устанавливается/закрепляется горизонтально, а также может быть прикреплен к потолку. Подающий коллектор должен всегда находиться в верхней части, сам насос обязательно заземляется.

Материалы насосов Duotek

Детали насосов выполняются из следующих материалов:
- Корпус из  полипропилена (РР); поливинилденфторида (PVDF); ацеталь (POMc), алюминий (Al); Нержавеющая сталь AISI 316.
- Диафрагмы насосов из PTFE (Тефлона) на стороне жидкости. Производителем предусмотрены и другие диафрагмы, но в Россию поставляются только тефлоновые. Со стороны воздуха производитель использует диафрагмы из Santoprene или Hytrel.
- Шары клапанов из PTFE (Тефлона) или нержавеющей стали AISI 316. Шарики из нержавейки следует использовать для перекачивания вязких или плотных жидкостей. Для всех прочих жидкостей лучше подойдут шарики из PTFE.
- Седла клапанов выполняются из того же материала, как и корпус насоса (PP, PVDF, POMc, Al, AISI 316).
- Уплотнительные кольца – из PTFE (для металлических насосов), FPM или Viton (для насосов из PVDF и полипропилена) и EPDM (для насосов из полипропилена).
Уплотнительные кольца из PTFE универсальны.
Уплотнительные кольца кольца из Viton подходят почти для всех жидкостей.
Уплотнительные кольца из EPDM должны использоваться для следующих жидкостей (Viton не подходит): соли уксусной кислоты, альдегиды, эфиры, кетоны (например, ацетон).
Уплотнительные кольца из EPDM также лучше подходят для следующих жидкостей (Viton подходит, но хуже): гликоль и прочие незамерзающие жидкости, жидкие удобрения, щелочи (едкий калий, едкий натр, моющие щелочи).

Инструмент для тех. обслуживания насосов

Для проведения технического обслуживания насосов (замена элементов проточной части, замена мембран, чистка или замена воздушного привода) потребуются следующие инструменты в зависимости от типоразмера насоса:

История модификаций насосов серии Duotek

2019 год - в линейке Duotek появились насосы из ацеталя с приставкой М (например, AF0018M). Такие насосы могут перекачивать растворители и при этом стоят намного меньше насосов из нержавейки.
2018 год - В линейке появилась новая модели AF0400 с производительностью до 400 л/мин. Модель AF0500 была выведена с рынка.
2016 год - модифицированы насосы AF0700. Максимальная производительность снизилась с 719 до 700 л/мин. Пластиковые насосы AF 0700 теперь имеют чуть измененную форму корпуса для большей прочности при работе на высоких давлениях. Насосы из нержавеющей стали AF 0700 поменяли свой дизайн более существенно с целью небольшого уменьшения габаритов насоса.
Насос Seko Duotek 2013 года и 2016 года
Изменение насоса AF0700S. Слева версия 2013 года, справа версия 2016 модельного года.

2015 год - все насосы Duotek теперь могут работать при максимальном давлении 8 бар (ранее было 7 бар).
2014 год - насосы AF0010, AF0020, AF0030 сняты с производства. Вместо них них начали производиться насосы AF 0007, AF0018, AF0030.
2013 год - начало производства насосов под маркой Duotek.
