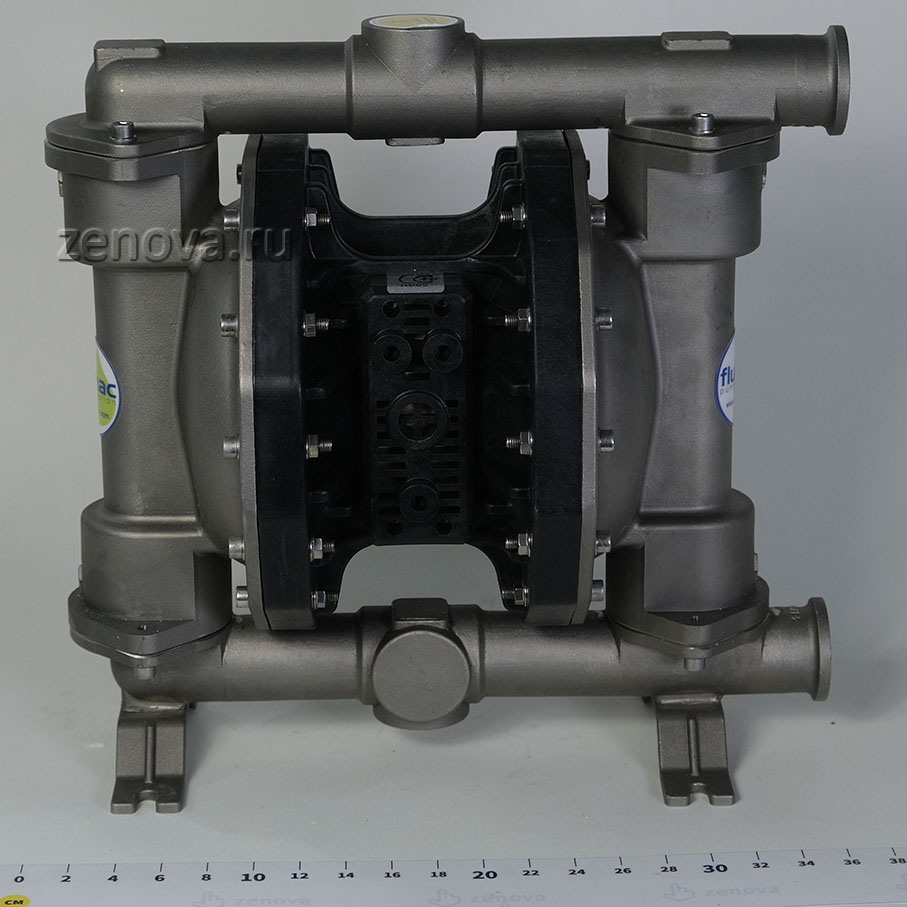

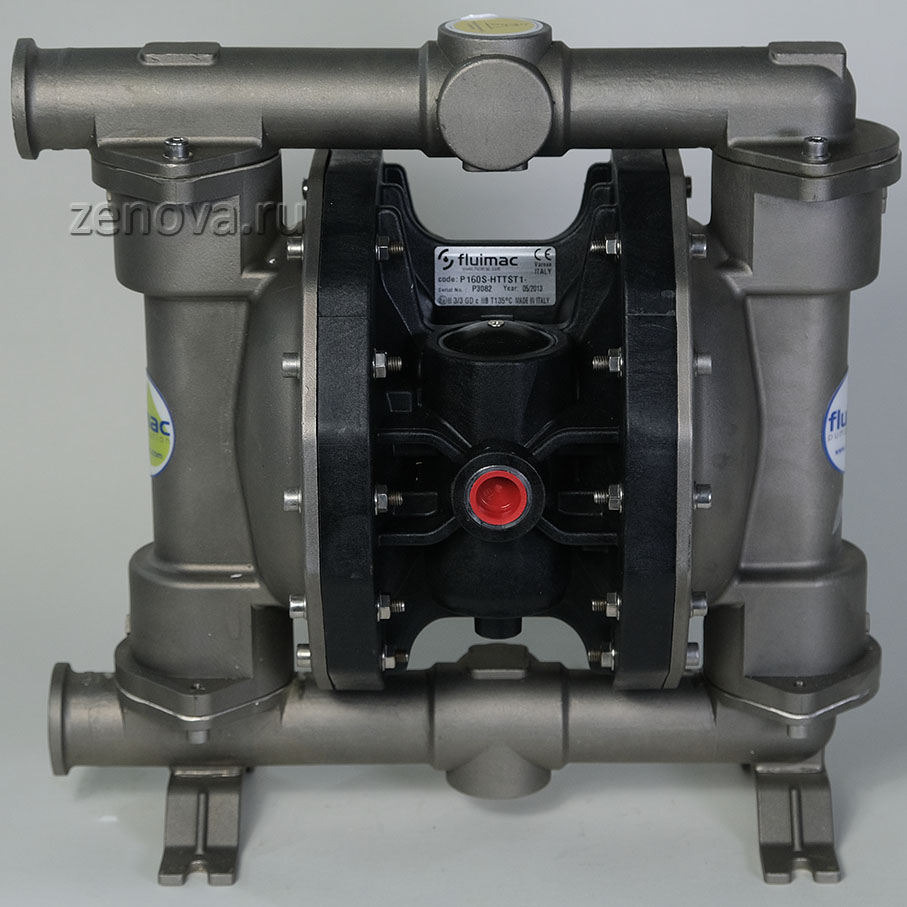

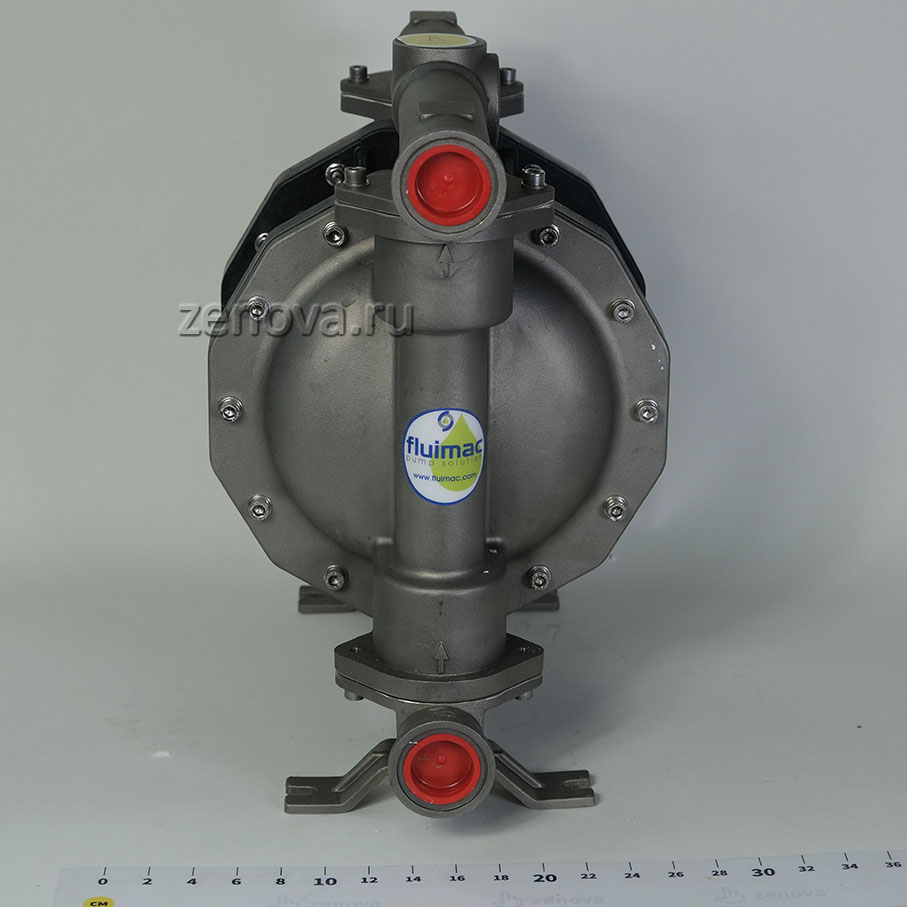

Описание модели PHOENIX 160 SHTTST
Мембранный пневматический насос PHOENIX 160 SHTTST служит для перекачивания неконцентрированных кислот, щелочей и прочих агрессивных жидкостей с вязкостью до 35 000 cps. Насос допускает прохождение твердых включений до 7,5 мм.
Допустимая температура перекачиваемой жидкости от 0 до + 95°C.

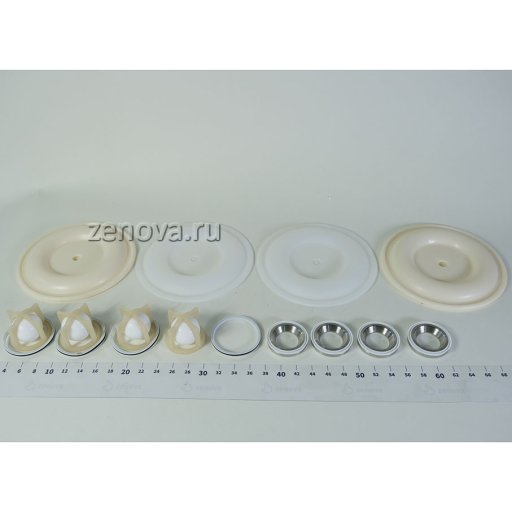

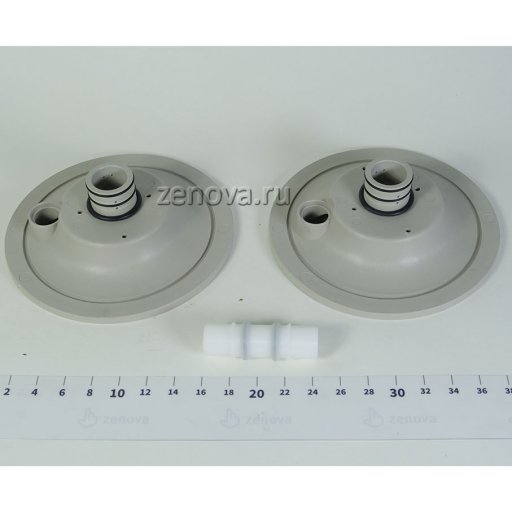

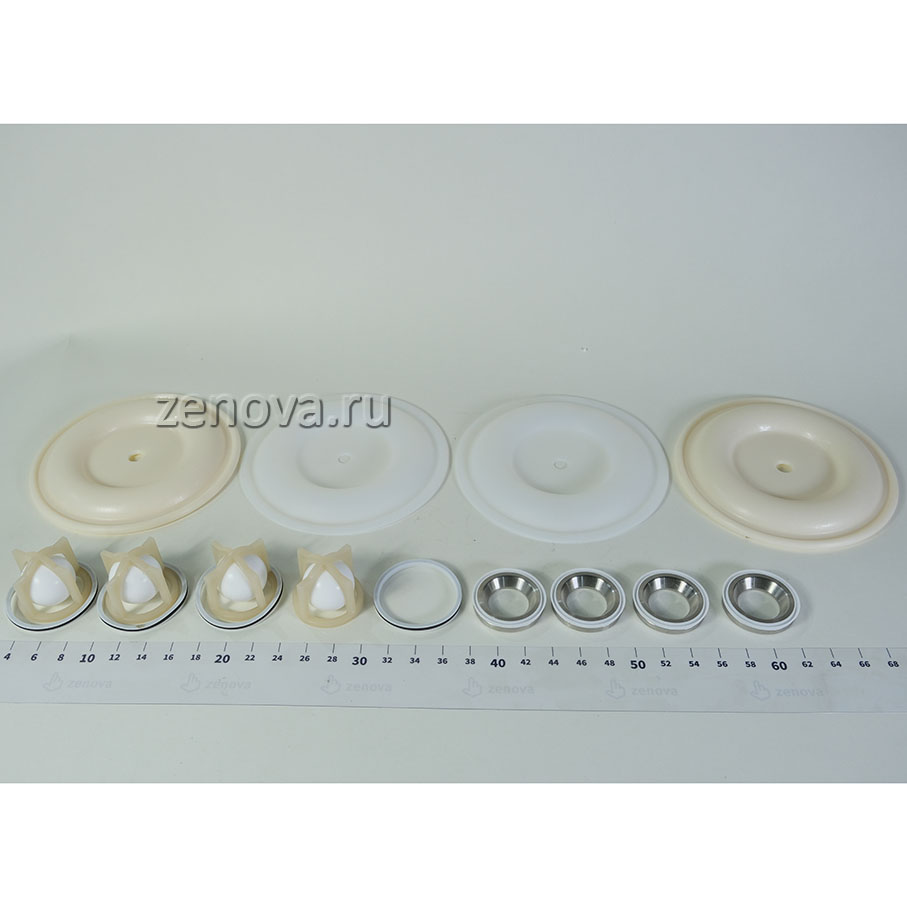

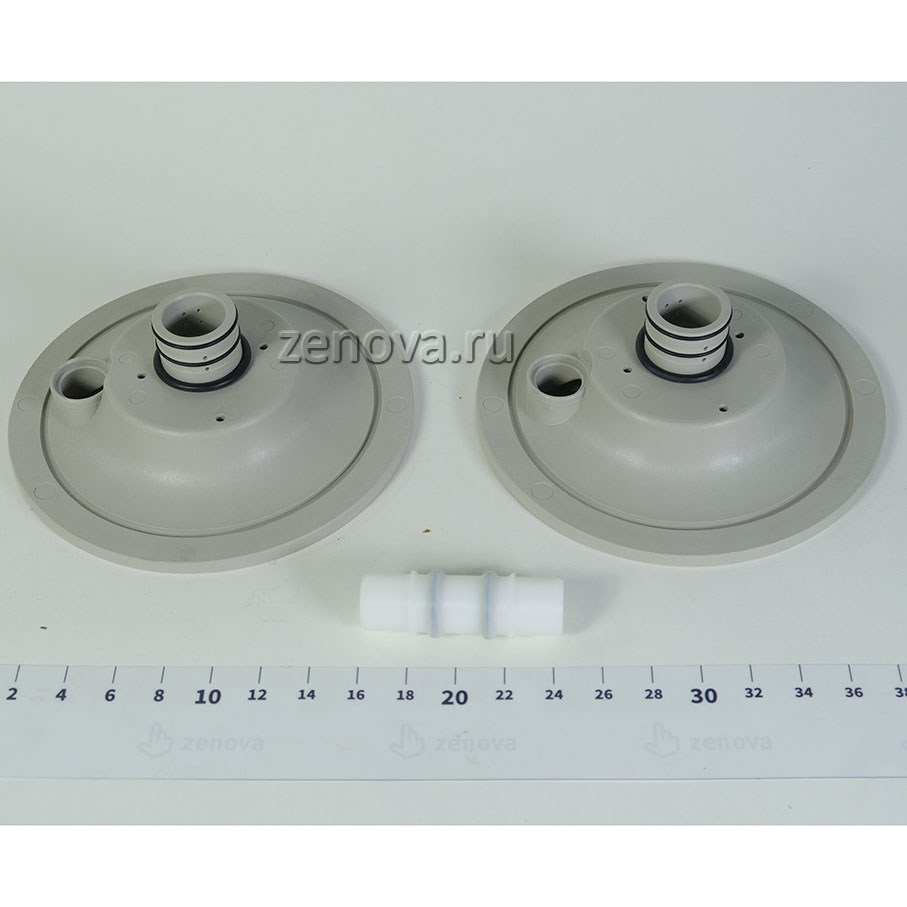

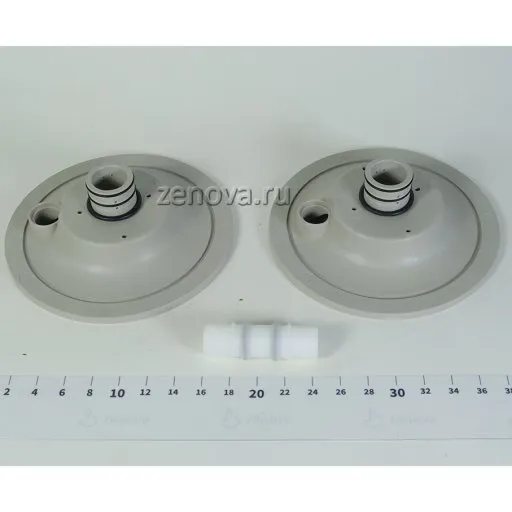

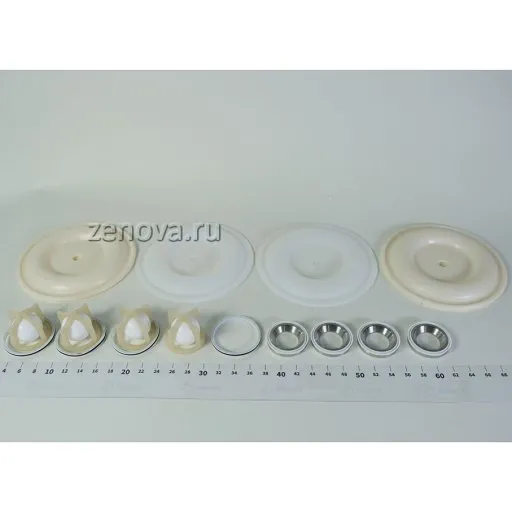

В комплект поставки и в стоимость входят ремкомплект проточной и воздушной части, а также вал и диск с уплотнениями.
Производительность насоса до 10,2 м3/час (до 170 л/мин), максимальный напор достигает 80 метров.
Давление сжатого воздуха, подаваемого компрессором, должно быть в пределах от 2 до 8 бар.
Высота самовсасывания насоса до 6 метров.
Диаметр подключений для всасывающей и напорной линий 1" BSP, для воздуха – 1/2" BSP.

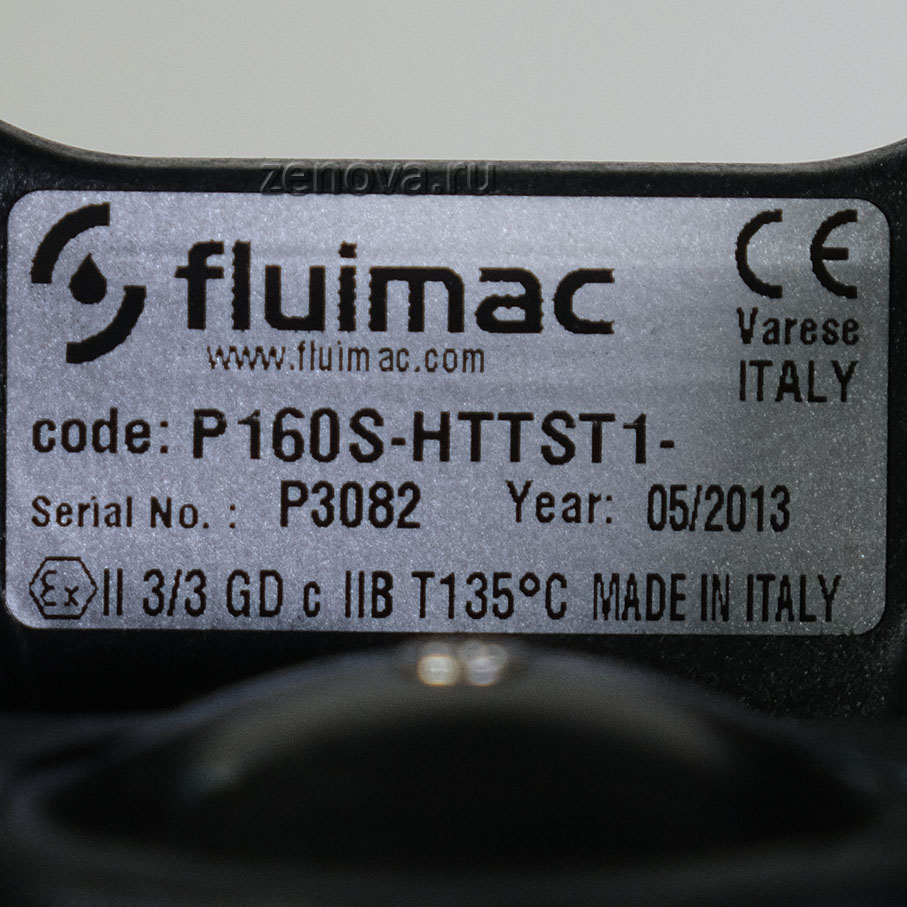

Модель имеет сертификат ATEX для зоны 2.
Операция | Интервал циклов | Рекомендации |
Контроль и чистка внутренней поверхности | каждые 500 000 циклов | Очистите внутренние поверхности от налета и отложений. |
Проверка состояния мембран | каждые 5 000 000 циклов | Проверьте мембраны на трещины, деформации и износ. |
Замена мембран | каждые 20 000 000 циклов | Установите новые мембраны, даже если внешне нет дефектов. |

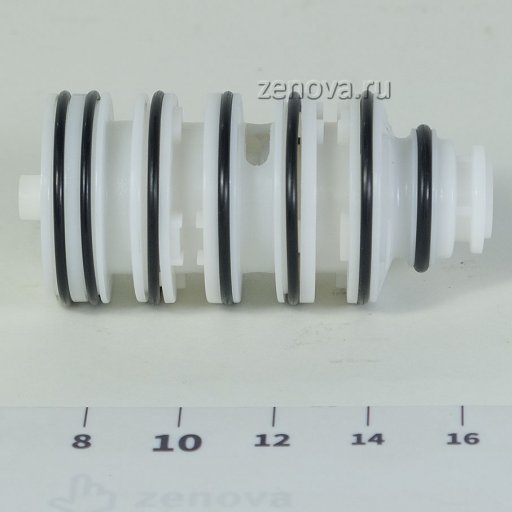

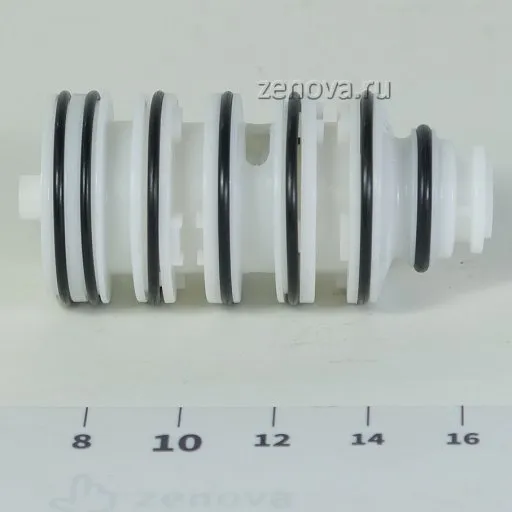

Обслуживание пневмопривода | каждые 10 000 часов (при средней нагрузке) каждые 5 000 часов (при высокой нагрузке) | Удалите старую смазку, очистите от загрязнений, проверьте резиновые кольца, заложите новую силиконовую смазку типа «SILICOT» или аналогичную (с PTFE). |

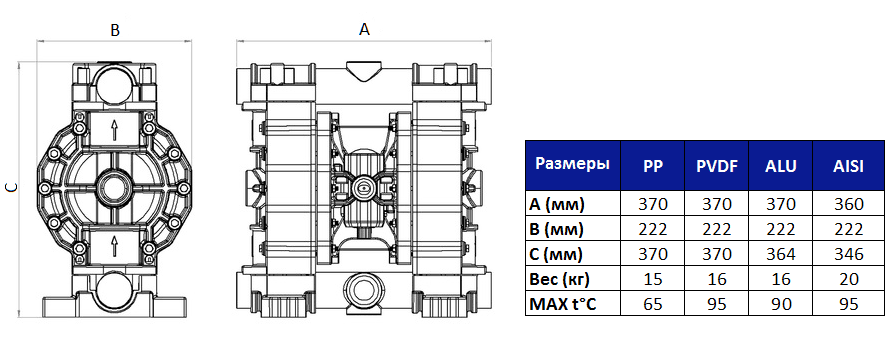

Габаритный чертеж насоса PHOENIX 160 SHTTST

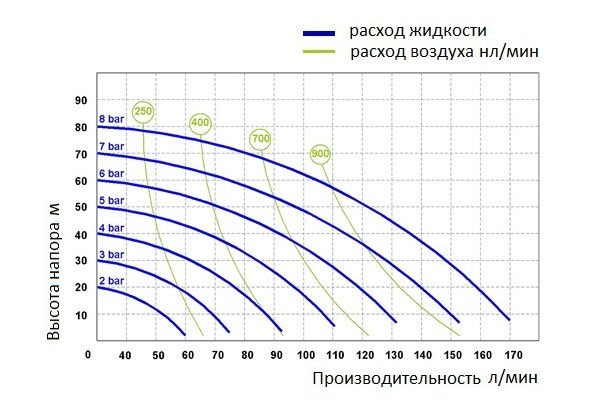

График производительности насоса PHOENIX 160 SHTTST
Материалы конструкции
Fluimac Phoenix 160 SHTTST выполнен из следующих материалов:
- корпус из нержавеющей стали AISI 316,
- гидравлическая мембрана из PTFE (проточная часть),
- пневматическая мембрана из Hytrel (не влияет на химическую совместимость с перекачиваемой жидкостью),
- шарики и седла из AISI 316
Области применения
- Очистка сточных вод;
- Сельское хозяйство;
- Нефтегазовая промышленность;
- Автомобильная промышленность;
- Химическая промышленность и др.
Комплект поставки
- Насос - 1 шт.
- Оригинальная инструкция по эксплуатации
- Глушитель (идет в комплекте, начиная с модели AF0060) - 1 шт.
