Name: Мембранный пневматический насос Seko AF0160K
Brand: Seko
SKU: 307031
Price: 69226.0 RUB
Availability: InStock

Сборка/разборка насосов Seko AF0065, AF0100, AF0160, AF0250

3D-фото Мембранный пневматический насос Seko AF0160K

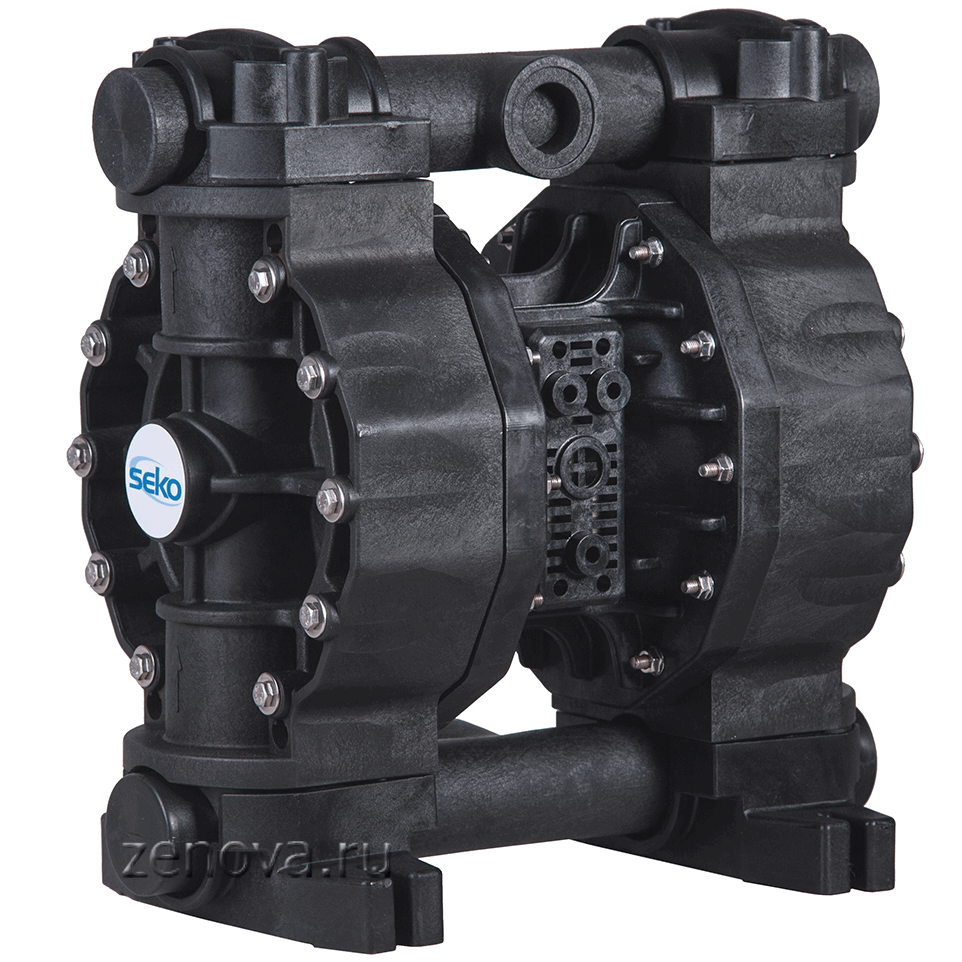

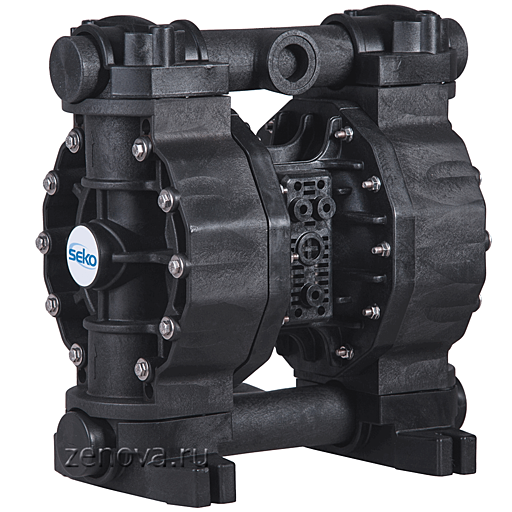

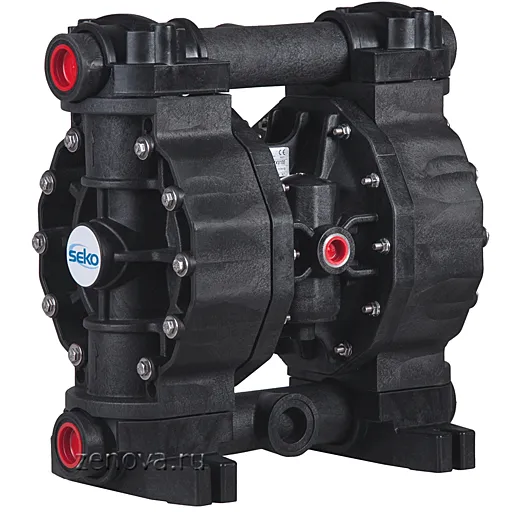

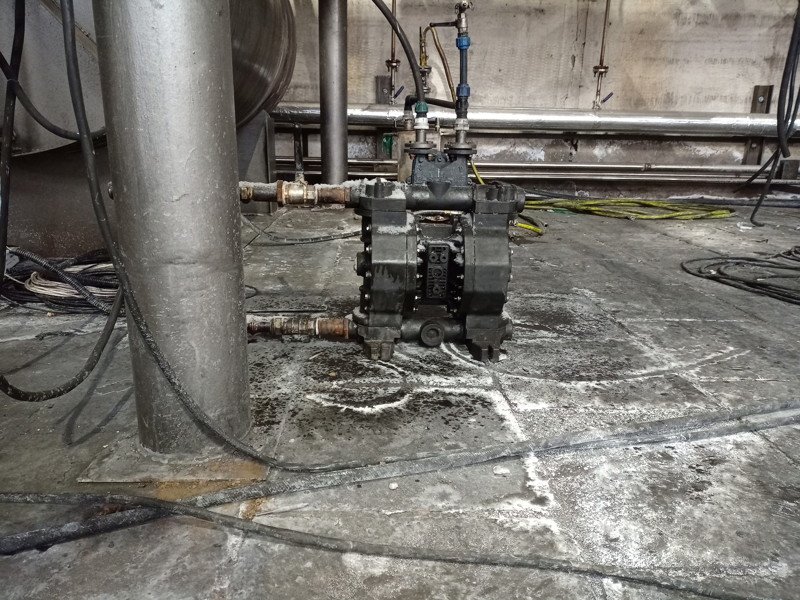

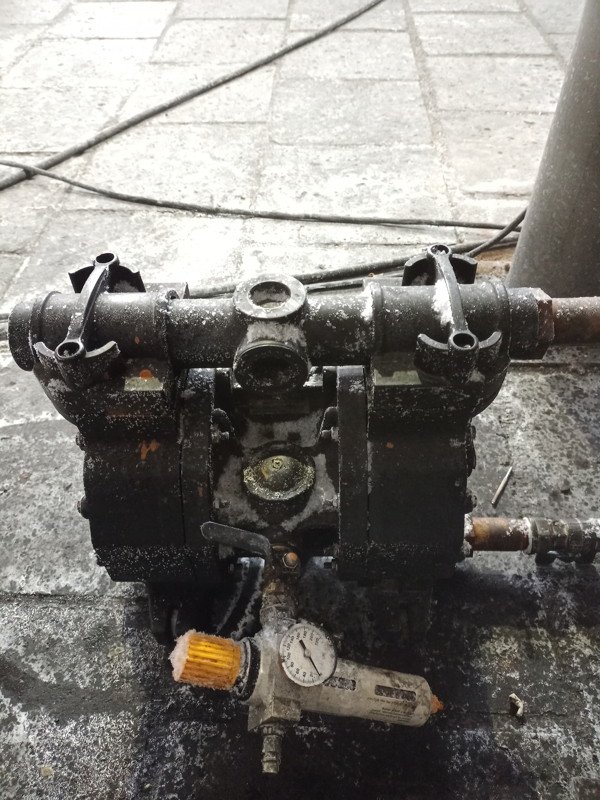

Мембранный пневматический насос Seko AF0160K

Сборка/разборка насосов Seko AF0065, AF0100, AF0160, AF0250

Увеличить

Замена пневмопривода AF0100/AF0160

На складе более 3 шт.

Страна производства:

Италия

Артикул

AF000160KMTTKV1

Макс. расход (м³/час)

10.2

Макс. давление (м.в.ст.)

Материал проточной части

PVDF

Материал мембран

PTFE

Макс. темп. жидкости (°C)

Макс. вязкость (сстокс)

35000

Самовсос "по суху" (м)

Диаметр твердых включений (мм)

7.5

Входной патрубок (мм)

Выходной патрубок (мм)

Воздушный патрубок (мм)

ДхШхВ (см)

37х22х37

Вес (кг)

101 057 ₽

69 226 ₽

1 460 €

1 000 €

Мы не смогли определить ваше место нахождения. Для уточнения условий доставки, пожалуйста, выберите ваш город

Или свяжитесь с нами по телефону или электронной почте.

Мы официально уполномочены продавать и обслуживать продукцию Seko в России.

Загружаем аксессуары…

Каталог (4,7 МБ)Таблица химической совместимости Seko Duotek (1,4 МБ)Инструкция Seko Duotek (9,1 МБ)

Макс. расход (м³/час)

10.2

Макс. давление (м.в.ст.)

Материал проточной части

PVDF

Материал мембран

PTFE

Макс. темп. жидкости (°C)

Макс. вязкость (сстокс)

35000

Самовсос "по суху" (м)

Диаметр твердых включений (мм)

7.5

Входной патрубок (мм)

Выходной патрубок (мм)

Воздушный патрубок (мм)

ДхШхВ (см)

37х22х37

Вес (кг)

Мембранный пневматический насос Seko AF0160K выполнен из следующих материалов:

- корпус из фторопласта (PVDF),

- мембраны со стороны жидкости из PTFE,

- мембраны со стороны воздуха из Santoprene,

- шарики насоса из PTFE,

- седла из PVDF,

- уплотнительные кольца из Viton.

Заводской артикул насоса AF000160KMTTKV1, страна производства Италия.

Насос позволяет перекачивать концентрированные кислоты и щелочи (за редкими исключениями) с вязкостью до 35 000 cps, в том числе с содержанием твердых включений до 7,5 мм.

Давление сжатого воздуха, подаваемого компрессором, должно быть от 2 до 8 бар.

Допустимая температура перекачиваемой жидкости от 0 до + 95°C.

Шум, издаваемый при работе насоса, составляет 75 дБ.

По умолчанию выпускается во взрывобезопасном исполнении по ATEX для зоны 2 (3G).

Насос оснащен двухсторонним пневмоклапаном, который регулирует как подачу воздуха в камеру с мембранами, так и выход воздуха из камеры. В итоге значительно снижаются пульсация перекачиваемой среды и расход воздуха.

Производительность насоса AF0160K до 10,2 м3/час (170 л/мин), а максимальный напор достигает 80 метров. Высота самовсасывания до 6 метров. В стандартном исполнении диаметр подключений для всасывающей и напорной линий 1" BSP, для воздуха - 1/2" BSP.

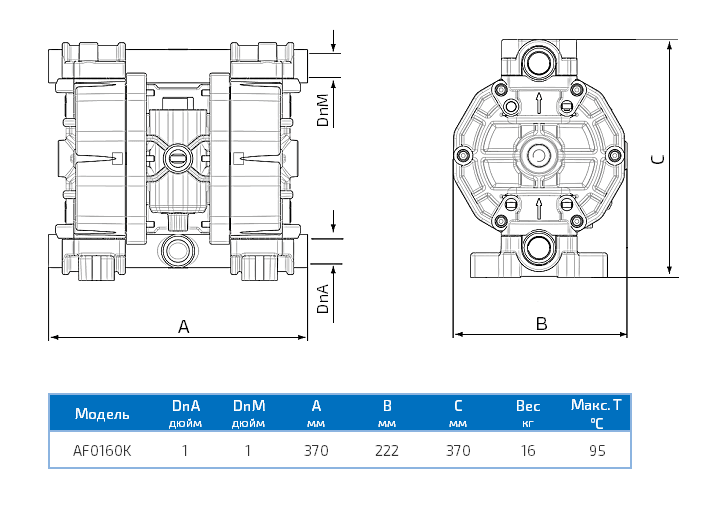

Габаритный чертеж насоса Seko Duotek AF0160K

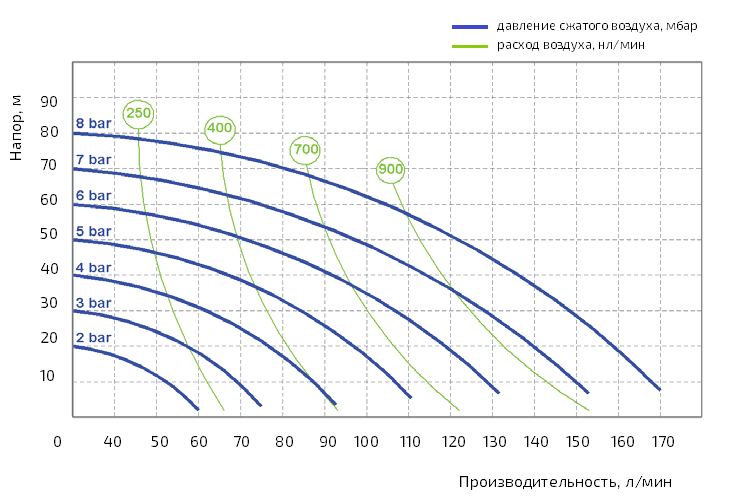

На данном рисунке отображается зависимость напора и производительности насоса от давления и расхода воздуха компрессора. Чем больше давление сжатого воздуха, тем больше напор и выше кривая производительности. В свою очередь скорость перекачивания жидкости регулируется изменением расхода воздуха. Например, при давлении 8 бар оптимальным режимом работы будет перекачивание 8,4 м3/ч жидкости (140 л/мин) с напором 37 метров, расход воздуха при этом составит 900 нл/мин. Далее на этой странице представлен еще один цифровой график с рабочей кривой насоса при давлении 8 бар.

Сборка/разборка насосов Seko AF0065, AF0100, AF0160, AF0250

Замена пневмопривода AF0100/AF0160

Увеличить

Загружаем другие товары из серии…

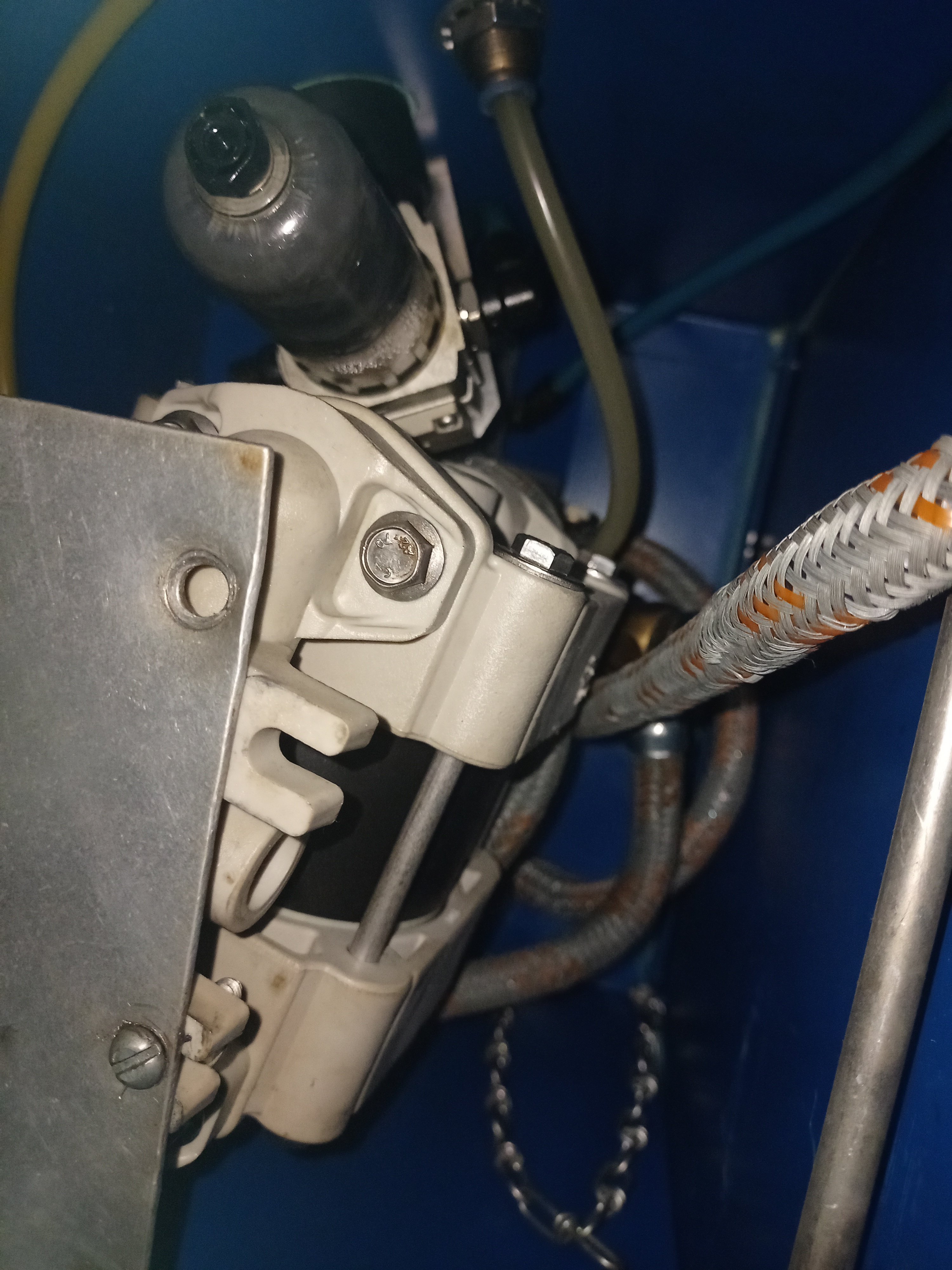

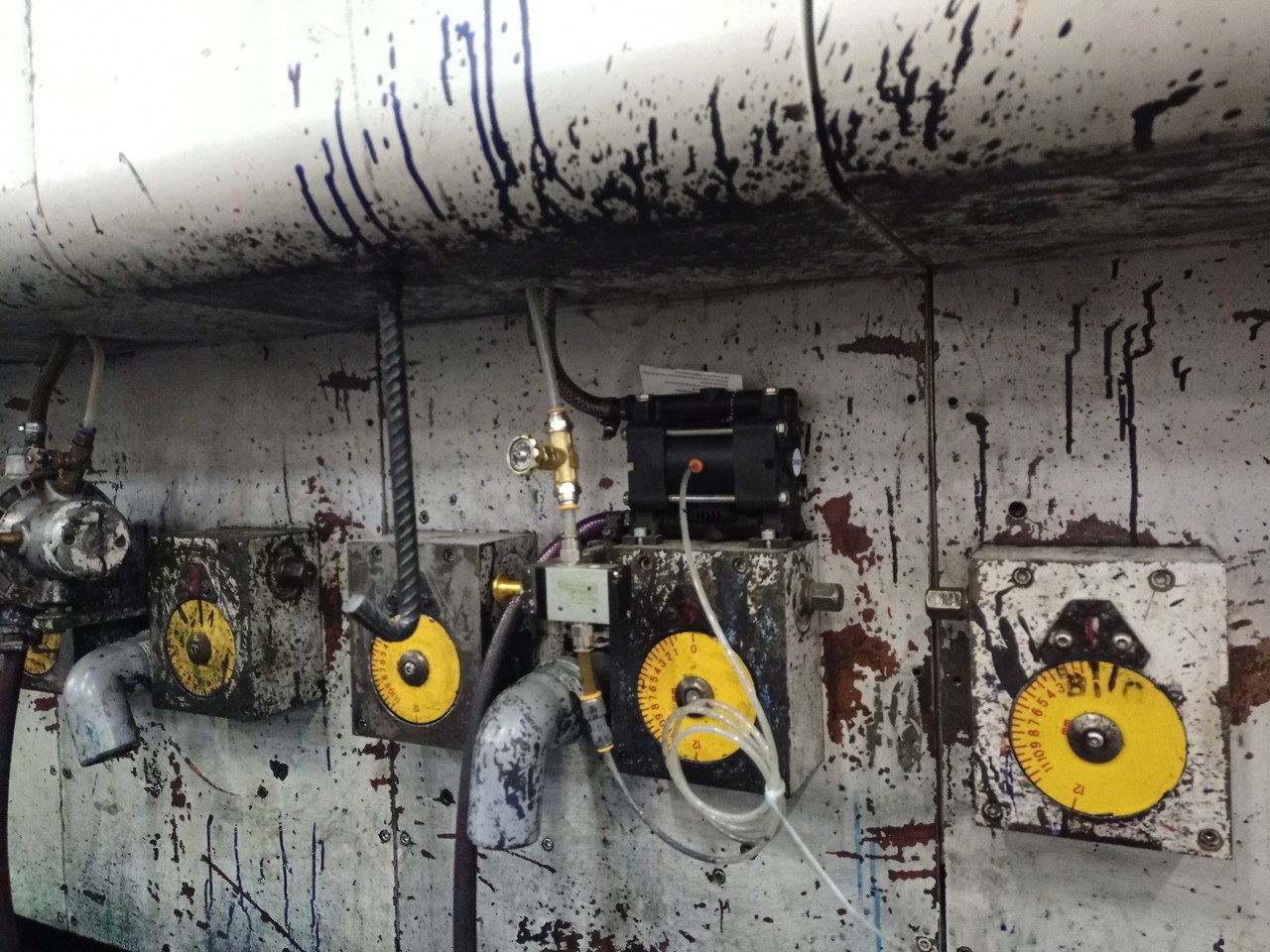

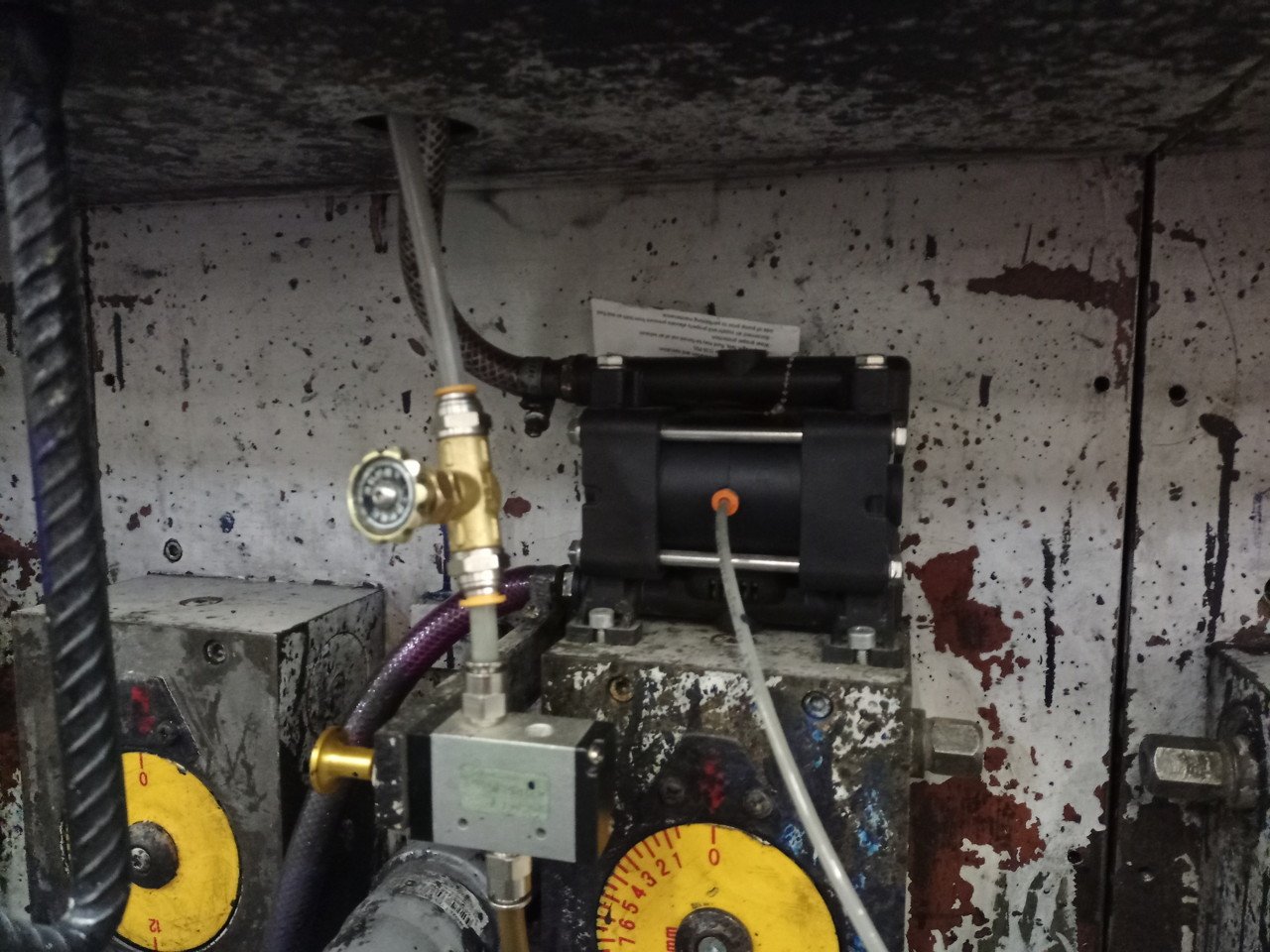

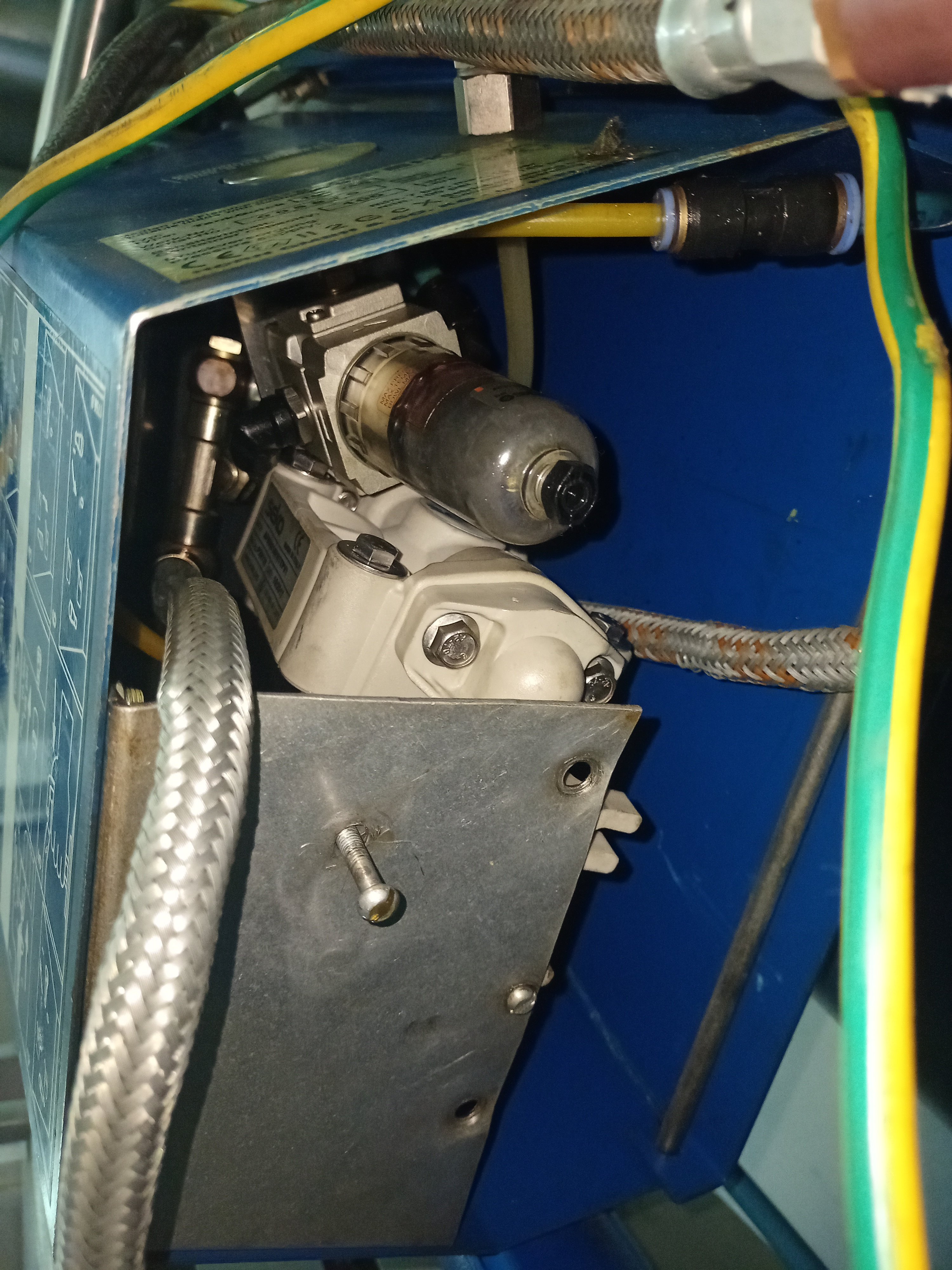

Мембранные насосы Seko Duotek - справочная информация

Мембранные пневматические насосы Seko серии Duotek - это относительно недорогие насосы итальянского производства. Они позволяют перекачивать вязкие, абразивные, жидкости с твердыми частицами в режиме самовсоса. В нашем каталоге насосы представлены моделями с максимальной производительностью от 7 до 700 л/мин и диаметром патрубков от 1/4" (6 мм) до 2" (50 мм).

Как и другие диафрагменные насосы, они не имеют электродвигателя и приводятся в действие энергией сжатого воздуха. Производительность моделей регулируется расходом воздуха подключаемого компрессора.Имеют классическую двухмембранную конструкцию с двумя периферийными рабочими камерами.

По сравнению с большинством конкурентов насосы Seko Duotek предлагают намного более лояльный ценник, при том, что они неплохо собраны и достаточно надежны в работе.

Полная маркировка насоса выглядит так: AF 00 0050 P HT TPV 1. Вот, что она означает:

AF - серия насоса

00 - класс взрывозащиты Зона 2 (взрывоопасная среда может присутствовать временно).

0050 - номинальная производительность литров в минуту

P - корпус из полипропилена (K - фторопласт PVDF, M - ацеталь POMc, A - алюминий, S - нержавеющая сталь AISI 316).

H - мембрана со стороны воздуха из Hytrel (M - santoprene);

T - мембрана со стороны жидкости из PTFE (тефлона);

T - шариковый клапан из PTFE (тефлона);

P - седло клапана из полипропилена (K - фторопласт PVDF, M - ацеталь POMc, A - алюминий, S - нержавеющая сталь AISI 316).

V - уплотнительные кольца из FPM (Viton). Также возможны кольца D (EPDM), T (PTFE или тефлон).

1 - резьба BSP (британка).

- Максимальная производительность от 0,48 до 42 м3/час (от 8 до 700 л/мин), максимальный напор 80 метров.

- Давление сжатого воздуха, выдаваемого компрессором должно быть не менее 2 и не более 8 бар;

- Высота самовсасывания до 6 метров, запуск может производиться при пустых трубопроводах, допускается работа на холостом ходу.

- Диаметр подключений: для напорной/всасывающей линий от 1/2" до 2" BSP; для компрессора 4 и 6 мм (модели AF0007 и AF0018) или от 1/4" BSP до 3/4" BSP (остальные модели).

- Уровень шума от 65 до 78 дБ.

- Максимальная температура перекачиваемой среды зависит от материала изготовления. Для насосов из полипропилена это 65 °C, для остальных версий 95 °C.

- Рабочая среда по химическому составу должна быть совместима с конструкционными материалами насоса. Эти насосы не используются для перекачки ацетилена, водорода, сероуглерода. Модели, содержащие алюминиевые компоненты, контактируемые с перекачиваемой средой, не используются для перекачки трихлорэтана, метилен хлорида или растворителей на основе других галогенпроизводных углеводородов.

- Допускается перекачивание жидкостей с вязкостью до 50000 cps и содержанием твердых включений размером до 8,5 мм в зависимости от модели.

- Скорость жидкости не должна превышать 3,5 м/с.

- Для обеспечения функционирования насоса необходимо установить регулирующую задвижку, манометр или защитное реле давления на линии подачи жидкости и запорный клапан на линии всасывания. Уменьшать пульсации в расходной линии рекомендуется применением автоматического демпфера.

- На линии подачи воздуха устанавливаются регулятор давления с манометром, запорный клапан, трехходовой клапан и регулятор расхода.

- Насосы серии Duotek оснащены самосмазывающимися пневматическими распределительными механизмами, которые не требуют дополнительной смазки. Поэтому подаваемый компрессором воздух должен быть чистым и сухим.

- Насосы сертифицированы по ATEX для зон 1 или 2. В случае установки в таких зонах компрессор должен отбирать воздух за их пределами, либо использовать инертный газ.

- Насос устанавливается/закрепляется горизонтально, а также может быть прикреплен к потолку. Подающий коллектор должен всегда находиться в верхней части, сам насос обязательно заземляется.

Детали насосов выполняются из следующих материалов:

- Корпус из полипропилена (РР); поливинилденфторида (PVDF); ацеталь (POMc), алюминий (Al); Нержавеющая сталь AISI 316.

- Диафрагмы насосов из PTFE (Тефлона) на стороне жидкости. Производителем предусмотрены и другие диафрагмы, но в Россию поставляются только тефлоновые. Со стороны воздуха производитель использует диафрагмы из Santoprene или Hytrel.

- Шары клапанов из PTFE (Тефлона) или нержавеющей стали AISI 316. Шарики из нержавейки следует использовать для перекачивания вязких или плотных жидкостей. Для всех прочих жидкостей лучше подойдут шарики из PTFE.

- Седла клапанов выполняются из того же материала, как и корпус насоса (PP, PVDF, POMc, Al, AISI 316).

- Уплотнительные кольца – из PTFE (для металлических насосов), FPM или Viton (для насосов из PVDF и полипропилена) и EPDM (для насосов из полипропилена).

Уплотнительные кольца из PTFE универсальны.

Уплотнительные кольца кольца из Viton подходят почти для всех жидкостей.

Уплотнительные кольца из EPDM должны использоваться для следующих жидкостей (Viton не подходит): соли уксусной кислоты, альдегиды, эфиры, кетоны (например, ацетон).

Уплотнительные кольца из EPDM также лучше подходят для следующих жидкостей (Viton подходит, но хуже): гликоль и прочие незамерзающие жидкости, жидкие удобрения, щелочи (едкий калий, едкий натр, моющие щелочи).

Для проведения технического обслуживания насосов (замена элементов проточной части, замена мембран, чистка или замена воздушного привода) потребуются следующие инструменты в зависимости от типоразмера насоса:

Модель	Снятие коллекторов и боковых крышек	Снятие/установка мембран	Снятие/установка воздушного привода
AF0007	Ключ и головка на 10	Ключ на 27 (для гайки для съема мембраны)	При разборке не требует инструмента. При обратной сборке удобно использовать плоскую отвертку.
AF0018	Ключ и головка на 10	Ключ на 27 (для гайки для съема мембраны)	При разборке не требует инструмента. При обратной сборке удобно использовать плоскую отвертку.
AF0030	Ключ и головка на 10	Ключ на 27 (для гайки для съема мембраны)	Не требует инструмента
AF0050	Ключ и головка на 10	Ключ на 24 (для гайки для съема мембраны)	Не требует инструмента
AF0065	Ключ и головка на 10 Шестигранник на 5	Ключ на 24 (для гайки для съема мембраны)	Съемник для снятия стопорных колец внутренний (для сжатия кольца)
AF0100	Ключ и головка на 10 Шестигранник на 5	Ключ на 24 (для гайки для съема мембраны)	Съемник для снятия стопорных колец внутренний (для сжатия кольца)
AF0160	Ключ и головка на 10 Шестигранник на 5	Ключ на 24 (для гайки для съема мембраны)	Съемник для снятия стопорных колец внутренний (для сжатия кольца)
AF0250	Ключ и головка на 10 Шестигранник на 5	Ключ на 24 (для гайки для съема мембраны)	Съемник для снятия стопорных колец внутренний (для сжатия кольца)
AF0500	Ключ и головка на 13 Шестигранник на 6	Ключ на 41, может подойти на 40 (для гайки для съема мембраны)	Съемник для снятия стопорных колец внутренний (для сжатия кольца)
AF0700	Ключ и головка на 13 Шестигранник на 6	Ключ на 41, может подойти на 40 (для гайки для съема мембраны)	Съемник для снятия стопорных колец внутренний (для сжатия кольца)

Май 2016 года - модифицированы насосы AF0700. Максимальная производительность снизилась с 719 до 700 л/мин. Пластиковые насосы AF 0700 теперь имеют чуть измененную форму корпуса для большей прочности при работе на высоких давлениях. Насосы из нержавеющей стали AF 0700 поменяли свой дизайн более существенно с целью небольшого уменьшения габаритов насоса.

Изменение насоса AF0700S. Слева версия 2013 года, справа версия 2016 модельного года.

2015 год - все насосы Duotek теперь могут работать при максимальном давлении 8 бар (ранее было 7 бар).

2014 год - насосы AF0010, AF0020, AF0030 сняты с производства. Вместо них них начали производиться насосы AF 0007, AF0018, AF0030.

2013 год - начало производства насосов под маркой Seko Duotek.
