Водокольцевой вакуумный насос Pompetravaini TRMB 25-30

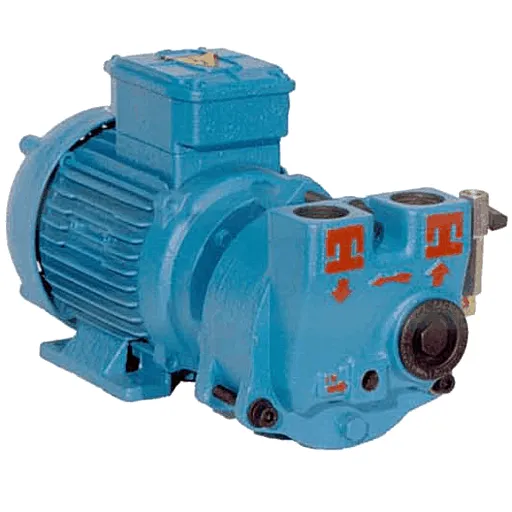

Внешний вид насоса Pompetravaini TRMB 25-30
Внешний вид насоса Pompetravaini TRMB 25-30
i
Страна производства:
Италия
Макс. расход (м³/час)
28
Мин. остаточное давление (мбар)
35
Мощность (кВт)
0.75
Обороты в минуту
2900
Напряжение (В)
220/380
Тип вакуумного насоса
Водокольцевой
Уровень шума (дБ)
70
Входной патрубок (мм)
25
Выходной патрубок (мм)
25
ДхШхВ (см)
39х16х16
Вес (кг)
18
Car

Бесплатная доставка по России

Добавить в заказ

Водокольцевой вакуумный насос Pompetravaini TRMB 25-30 – характеристики

Макс. расход (м³/час)
28
Мин. остаточное давление (мбар)
35
Мощность (кВт)
0.75
Обороты в минуту
2900
Напряжение (В)
220/380
Тип вакуумного насоса
Водокольцевой
Уровень шума (дБ)
70
Входной патрубок (мм)
25
Выходной патрубок (мм)
25
ДхШхВ (см)
39х16х16
Вес (кг)
18

Водокольцевой вакуумный насос Pompetravaini TRMB 25-30 – это однокамерный одноступенчатый агрегат, предназначенный для создания вакуума в закрытых емкостях. Корпус насоса моноблочный: рабочее колесо и электродвигатель установлены на одном валу. Производится итальянской компанией Pompetravaini. Данная модель применима в центральных вакуумных и осушительных системах, при дегазации жидкостей, вакуумной фильтрации и удалении растворителей.

Насос имеет два резьбовых патрубка входа и выхода диаметром 25 мм и торцевое механическое уплотнение, исключающее утечку сервисной жидкости.

Рабочие характеристики: производительность насоса от 12 до 28 м3/час в зависимости от уровня вакуума. Предельный вакуум 33 мбар (25 мм рт. столба). Расход сервисной жидкости 4 л/мин.

Насос оснащен двухполюсным электродвигателем мощностью 0,75 кВт, 2900 оборотов в минуту, степень защиты IP 55.

Конструкционные материалы насоса зависят от варианта исполнения:
GH - проточная часть и корпус чугунные, нержавеющий стальной вал (AISI 420), бронзовое рабочее колесо;
F - проточная часть и корпус чугунные, нержавеющий стальной вал (AISI 420), высокопрочное чугунное рабочее колесо (ductile iron);
RА - проточная часть и корпус чугунные, нержавеющие стальные вал и рабочее колесо (AISI 316);
A3 - все компоненты из нержавеющей стали (AISI 316).

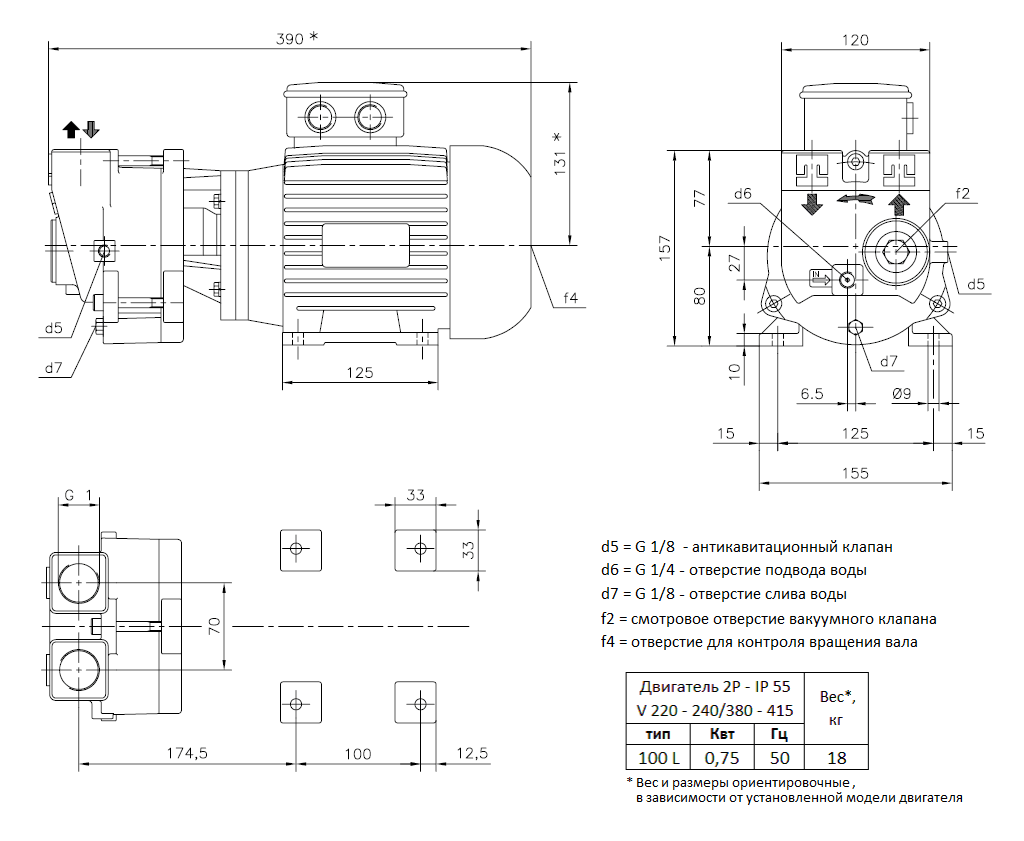

Габаритный чертеж вакуумного насоса Pompetravaini TRMB 25-30

Габаритный чертеж вакуумного насоса Pompetravaini TRMB 25-30

Другие товары из серии «Водокольцевые вакуумные насосы Pompetravaini TR»

Водокольцевой вакуумный насос Pompetravaini TRMB 32-50
Водокольцевой вакуумный насос Pompetravaini TRMB 32-50
i
Макс. расход (м³/час)
50
Мин. остаточное давление (мбар)
37.5
Мощность (кВт)
1.5
Обороты в минуту
2900
Входной патрубок (мм)
32
Водокольцевой вакуумный насос Pompetravaini TRMB 32-75
Водокольцевой вакуумный насос Pompetravaini TRMB 32-75
i
Макс. расход (м³/час)
77
Мин. остаточное давление (мбар)
35
Мощность (кВт)
3
Обороты в минуту
2900
Входной патрубок (мм)
32
Водокольцевой вакуумный насос Pompetravaini TRMB 40-110
Водокольцевой вакуумный насос Pompetravaini TRMB 40-110
i
Макс. расход (м³/час)
100
Мин. остаточное давление (мбар)
35
Мощность (кВт)
3
Обороты в минуту
1450
Входной патрубок (мм)
40
Водокольцевой вакуумный насос Pompetravaini TRMB 40-150
Водокольцевой вакуумный насос Pompetravaini TRMB 40-150
i
Макс. расход (м³/час)
147
Мин. остаточное давление (мбар)
35
Мощность (кВт)
4
Обороты в минуту
1450
Входной патрубок (мм)
40
Водокольцевой вакуумный насос Pompetravaini TRMB 40-200
Водокольцевой вакуумный насос Pompetravaini TRMB 40-200
i
Макс. расход (м³/час)
205
Мин. остаточное давление (мбар)
35
Мощность (кВт)
5.5
Обороты в минуту
1450
Входной патрубок (мм)
40
Водокольцевой вакуумный насос Pompetravaini TRMB 50-300
Водокольцевой вакуумный насос Pompetravaini TRMB 50-300
i
Макс. расход (м³/час)
278
Мин. остаточное давление (мбар)
35
Мощность (кВт)
7.5
Обороты в минуту
1450
Входной патрубок (мм)
50
Водокольцевой вакуумный насос Pompetravaini TRVB 40-110
Водокольцевой вакуумный насос Pompetravaini TRVB 40-110
i
Макс. расход (м³/час)
100
Мин. остаточное давление (мбар)
35
Мощность (кВт)
3
Обороты в минуту
1450
Входной патрубок (мм)
40
Водокольцевой вакуумный насос Pompetravaini TRVB 40-150
Водокольцевой вакуумный насос Pompetravaini TRVB 40-150
i
Макс. расход (м³/час)
147
Мин. остаточное давление (мбар)
35
Мощность (кВт)
4
Обороты в минуту
1450
Входной патрубок (мм)
40
Водокольцевой вакуумный насос Pompetravaini TRVB 40-200
Водокольцевой вакуумный насос Pompetravaini TRVB 40-200
i
Макс. расход (м³/час)
205
Мин. остаточное давление (мбар)
35
Мощность (кВт)
5.5
Обороты в минуту
1450
Входной патрубок (мм)
40

Водокольцевые вакуумные насосы Pompetravaini TR - справочная информация

Водокольцевые вакуумные насосы итальянской компании Pompetravaini серии TR (TRMX, TRMB, TRVB, TRVA, TRVX, TRS, TRH, TRVK, TRSK) известны во всем мире. Они производятся в итальянском городе Кастано Примо, к северо-западу от Милана и поставляются далеко за пределы Европы, в том числе США и Австралию.

Существуют ли в природе моноблочные водокольцевые насосы мощностью 30 кВт?

Большинство производителей выпускают моноблочные водокольцевые насосы мощностью не выше 11 кВт. Более мощные модели выпускаются уже в консольном исполнении.  Компания Pompetravaini выпускает моноблочные модели с муфтой мощностью до 30 кВт. Существует как одноступенчатая версия  (TRS), так и двухступенчатая (TRH).  В ряде случаев моноблочное исполнение очень удобно, поскольку снижаются габариты насоса и его масса по сравнению с консольным вариантом на раме.

Разбираемся в различных разновидностях водокольцевых насосов Pompetravaini

TRMX - на данный момент единственная модель с резьбовыми патрубками. Моноблочный одноступенчатый насос с мощностью от 0,75 до 4 кВт, номинальной производительностью от 28 до 95 м3/час, вакуум до 33 мбар. Наиболее недорогие в линейке производителя.

TRMB - одноступечатые моноблочные насосы с фланцевыми раструбами. Рабочее колесо и двигатель находятся на единому валу, поэтому двигатель замене не подлежит. Мощность от 0,75 до 7,5 кВт, номинальная производительность от 28 до 280 м3/час, вакуум до 33 мбар.

TRVB - одноступенчатые моноблочные насосы с фланцевыми раструбами. Рабочее колесо и двигатель соединены посредством муфты и могут быть заменены по отдельности. Благодаря такой конструкции TRVB стоит дороже примерно на 15-30% по сравнению с серией TRMB. Мощность от 3 до 7,5 кВт, номинальная производительность от 100 до 280 м3/час, давление до 33 мбар.

TRVA - одноступенчатые консольные насосы с 4 патрубками. Всасывающие и напорные патрубки попарно соединены друг с другом посредством манифольда. Мощность от 7,5 до 11 кВт. Производительность от 300 до 530 м3/час, вакуум до 33 мбар.

TRVX - Инновационная серия одноступенчатых насосов с двумя патрубками. За счет того, что в насосе только одно рабочее колесо и два патрубка вместо четырех, вес насосной части на 30% меньше по сравнению с традиционными насосами, а результат произведения габаритов Глубина х Ширина х Высота в 2 раза ниже. Помимо всего прочего, серия TRVX обеспечивает на 10% большую производительность. Насосы TRVX изготавливаются как в моноблочном исполнении с муфтой (модели 257, 327, 403, 405, 407), так и в консольном (модели 653, 657, 1003, 1005, 1007, 1253, 1255, 1257). Производительность от 55 до 1700 м3/час, вакуум до 33 мбар.

TRS - Мощные одноступенчатые насосы с двигателями от 1,1 до 110 кВт. Производительность от 18 до 3100 м3/час. Максимальная глубина вакуума 150 мбар, а для моделей 30 кВт и мощнее 200 мбар. Уникальность этой серии в том, что до 30 кВт включительно предлагаются насосы как в консольном, так и в моноблочном исполнении с муфтой (более мощные насосы только в консольном). Насосы серии TRS имеют 4 дизайна: TRSA, TRSB, TRSC, TRSE, разница между которыми несущественна.

TRH - Мощные двухступенчатые насосы с двигателями от 0,55 до 110 кВт. Производительность от 4,4 до 3000 м3/час, максимальная глубина вакуума 33 мбар, а для младших моделей 1,5 кВт и меньше 40-80 мбар. Уникальность этой серии в том, что до 30 кВт включительно предлагаются насосы консольного, так и моноблочного исполнения с муфтой (80 мм насос 30 кВт есть в моноблочном исполнении, а 100 мм насос 30 кВт уже нет). Более мощные модели изготавливаются только в консольном исполнении.  Насосы серии TRH имеют 4 дизайна: TRHA, TRHB, TRHC, TRHE, разница между которыми несущественна.

TRSK - Огромные одноступенчатые водокольцевые насосы для работы в грубом и среднем вакууме. Дизайн с 4 патрубками, соединенных попарно манифольдом. Для напорных патрубков манифольд одновременно выполняет функцию сепаратора. Мощность от 30 до 450 кВт, производительность от 2700 до 29 600 м3/час, вакуум до 200 мбар.

TRVK - Огромные одноступенчатые водокольцевые насосы для относительно глубокого вакуума. Дизайн с 4 патрубками, соединенных попарно манифольдом. Для напорных патрубков манифольд одновременно выполняет функцию сепаратора. Работают только в диапазоне 40-200 мбар, непригодны для использования при грубом вакууме. Мощность от 30 до 550 кВт, производительность от 1150 до 22500 м3/час, вакуум до 40 мбар.

внешний вид насосов pometravaini (1)

внешний вид насосов pompetravaini (2)
Рисунок 1. Внешний вид различных насосов Pompetravaini

Номенклатура обозначений насосов

Маркировка насоса Pompetravaini обычно выглядит так: TR...  40-110 / C-M/ GH
TR - название любого водокольцевого насоса Pompetravaini начинается с этих букв.
40-110 - цифра 40 означает диаметр патрубков в мм, а 110 означает номинальную производительность насоса в м3/ч
C - M - буква C означает один из нескольких возможных вариантов уплотнений (C - одинарное механическое ставится по умолчанию, C2 - двойное механическое "спина к спине", CS - двойное механическое "тандем", CK - одинарное механическое картриджное, B - сальник, XC - одинарное торцевое для увеличенного вала).
Буква M означает моноблочное исполнение насоса.
GH - материалы исполнения (см. подробнее ниже).


стандартный шильдик водокольцевого насоса pompetravaini
Рисунок 2. Стандартный шильдик водокольцевых насосов Pompetravaini.

Условия эксплуатации

- Температура откачиваемого газа не должна превышать +100 ºС.
- Температура сервисной жидкости не должна превышать +80 ºС.
- Плотность сервисной жидкости должна быть в пределах от 800 до 1200 кг/м3.
- Вязкость сервисной жидкости не должна превышать 40 сстокс.

Конструкционные материалы водокольцевых вакуумных насосов Pompetravaini

Материалы насоса зависят от исполнения. Всего возможно 6 различных исполнений: GH, F, RX, RZ, RA, A3.


Корпус и проточная часть
Вал
Рабочее колесо
GH
Чугун
AISI 420
Бронза
F
Чугун
AISI 420
Высокопрочный чугун (ductile iron)
RX
Чугун
AISI 420
AISI 304
RZ
Чугун
AISI 420
AISI 316
RA
Чугун
AISI 316
AISI 316
A3
AISI 316
AISI 316
AISI 316

Примечание:
AISI 420 - нержавеющая хромовая сталь
AISI 304- нержавеющая хромоникелевая сталь
AISI 316 - нержавеющая хромоникельмолибденовая сталь (наиболее дорогой материал из возможных)
