Водокольцевые вакуумные насосы Pompetravaini TR

Водокольцевые вакуумные насосы итальянской компании Pompetravaini серии TR (TRMX, TRMB, TRVB, TRVA, TRVX, TRS, TRH, TRVK, TRSK) известны во всем мире. Они производятся в итальянском городе Кастано Примо, к северо-западу от Милана и поставляются далеко за пределы Европы, в том числе США и Австралию.

Большинство производителей выпускают моноблочные водокольцевые насосы мощностью не выше 11 кВт. Более мощные модели выпускаются уже в консольном исполнении.  Компания Pompetravaini выпускает моноблочные модели с муфтой мощностью до 30 кВт. Существует как одноступенчатая версия  (TRS), так и двухступенчатая (TRH).  В ряде случаев моноблочное исполнение очень удобно, поскольку снижаются габариты насоса и его масса по сравнению с консольным вариантом на раме.

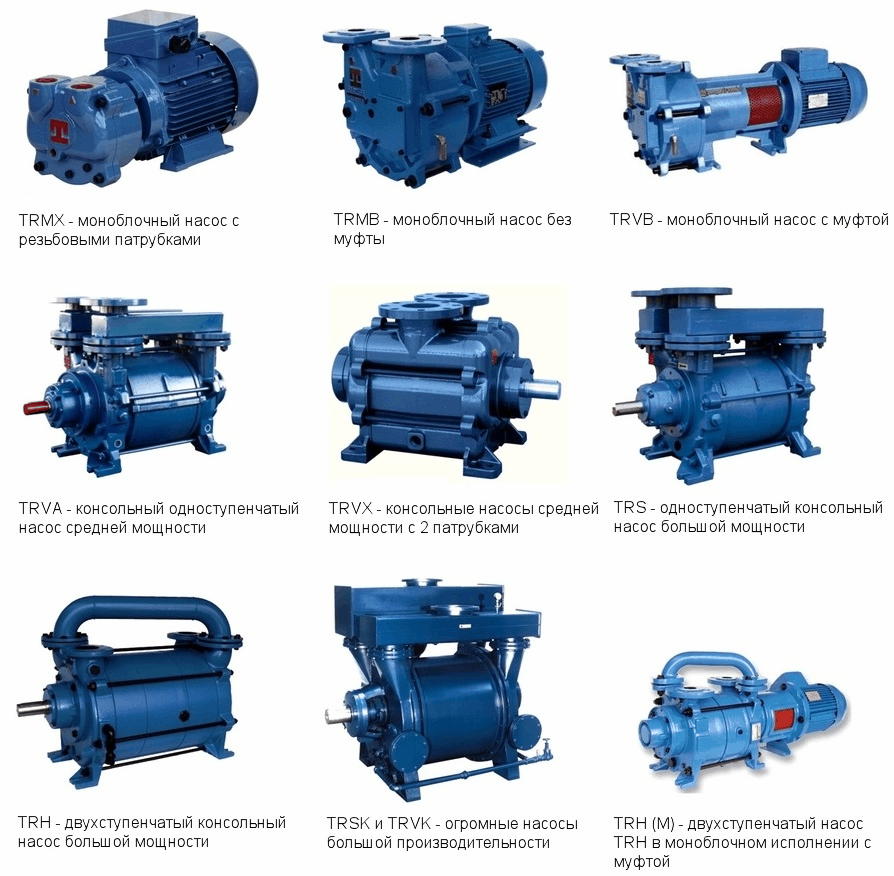

TRMX - на данный момент единственная модель с резьбовыми патрубками. Моноблочный одноступенчатый насос с мощностью от 0,75 до 4 кВт, номинальной производительностью от 28 до 95 м3/час, вакуум до 33 мбар. Наиболее недорогие в линейке производителя.



TRMB - одноступечатые моноблочные насосы с фланцевыми раструбами. Рабочее колесо и двигатель находятся на единому валу, поэтому двигатель замене не подлежит. Мощность от 0,75 до 7,5 кВт, номинальная производительность от 28 до 280 м3/час, вакуум до 33 мбар.



TRVB - одноступенчатые моноблочные насосы с фланцевыми раструбами. Рабочее колесо и двигатель соединены посредством муфты и могут быть заменены по отдельности. Благодаря такой конструкции TRVB стоит дороже примерно на 15-30% по сравнению с серией TRMB. Мощность от 3 до 7,5 кВт, номинальная производительность от 100 до 280 м3/час, давление до 33 мбар.



TRVA - одноступенчатые консольные насосы с 4 патрубками. Всасывающие и напорные патрубки попарно соединены друг с другом посредством манифольда. Мощность от 7,5 до 11 кВт. Производительность от 300 до 530 м3/час, вакуум до 33 мбар.



TRVX - Инновационная серия одноступенчатых насосов с двумя патрубками. За счет того, что в насосе только одно рабочее колесо и два патрубка вместо четырех, вес насосной части на 30% меньше по сравнению с традиционными насосами, а результат произведения габаритов Глубина х Ширина х Высота в 2 раза ниже. Помимо всего прочего, серия TRVX обеспечивает на 10% большую производительность. Насосы TRVX изготавливаются как в моноблочном исполнении с муфтой (модели 257, 327, 403, 405, 407), так и в консольном (модели 653, 657, 1003, 1005, 1007, 1253, 1255, 1257). Производительность от 55 до 1700 м3/час, вакуум до 33 мбар.



TRS - Мощные одноступенчатые насосы с двигателями от 1,1 до 110 кВт. Производительность от 18 до 3100 м3/час. Максимальная глубина вакуума 150 мбар, а для моделей 30 кВт и мощнее 200 мбар. Уникальность этой серии в том, что до 30 кВт включительно предлагаются насосы как в консольном, так и в моноблочном исполнении с муфтой (более мощные насосы только в консольном). Насосы серии TRS имеют 4 дизайна: TRSA, TRSB, TRSC, TRSE, разница между которыми несущественна.



TRH - Мощные двухступенчатые насосы с двигателями от 0,55 до 110 кВт. Производительность от 4,4 до 3100 м3/час, максимальная глубина вакуума 33 мбар, а для младших моделей 1,5 кВт и меньше 40-80 мбар. Уникальность этой серии в том, что до 30 кВт включительно предлагаются насосы консольного, так и моноблочного исполнения с муфтой (80 мм насос 30 кВт есть в моноблочном исполнении, а 100 мм насос 30 кВт уже нет). Более мощные модели изготавливаются только в консольном исполнении.  Насосы серии TRH имеют 4 дизайна: TRHA, TRHB, TRHC, TRHE, разница между которыми несущественна.



TRSK - Огромные одноступенчатые водокольцевые насосы для работы в грубом и среднем вакууме. Дизайн с 4 патрубками, соединенных попарно манифольдом. Для напорных патрубков манифольд одновременно выполняет функцию сепаратора. Мощность от 30 до 450 кВт, производительность от 2700 до 29 600 м3/час, вакуум до 200 мбар.



TRVK - Огромные одноступенчатые водокольцевые насосы для относительно глубокого вакуума. Дизайн с 4 патрубками, соединенных попарно манифольдом. Для напорных патрубков манифольд одновременно выполняет функцию сепаратора. Работают только в диапазоне 40-200 мбар, непригодны для использования при грубом вакууме. Мощность от 30 до 550 кВт, производительность от 1150 до 22500 м3/час, вакуум до 40 мбар.



Маркировка насоса Pompetravaini обычно выглядит так: TR...  40-110 / C-M/ GH

TR - название любого водокольцевого насоса Pompetravaini начинается с этих букв.

40-110 - цифра 40 означает диаметр патрубков в мм, а 110 означает номинальную производительность насоса в м3/ч

C - M - буква C означает один из нескольких возможных вариантов уплотнений (C - одинарное механическое ставится по умолчанию, C2 - двойное механическое "спина к спине", CS - двойное механическое "тандем", CK - одинарное механическое картриджное, B - сальник, XC - одинарное торцевое для увеличенного вала).

Буква M означает моноблочное исполнение насоса.

GH - материалы исполнения (см. подробнее ниже).





- Температура откачиваемого газа не должна превышать +100 ºС.

- Температура сервисной жидкости не должна превышать +80 ºС.

- Плотность сервисной жидкости должна быть в пределах от 800 до 1200 кг/м3.

- Вязкость сервисной жидкости не должна превышать 40 сстокс.

Материалы насоса зависят от исполнения. Всего возможно 6 различных исполнений: GH, F, RX, RZ, RA, A3.





Примечание:

AISI 420 - нержавеющая хромовая сталь

AISI 304- нержавеющая хромоникелевая сталь

AISI 316 - нержавеющая хромоникельмолибденовая сталь (наиболее дорогой материал из возможных)
