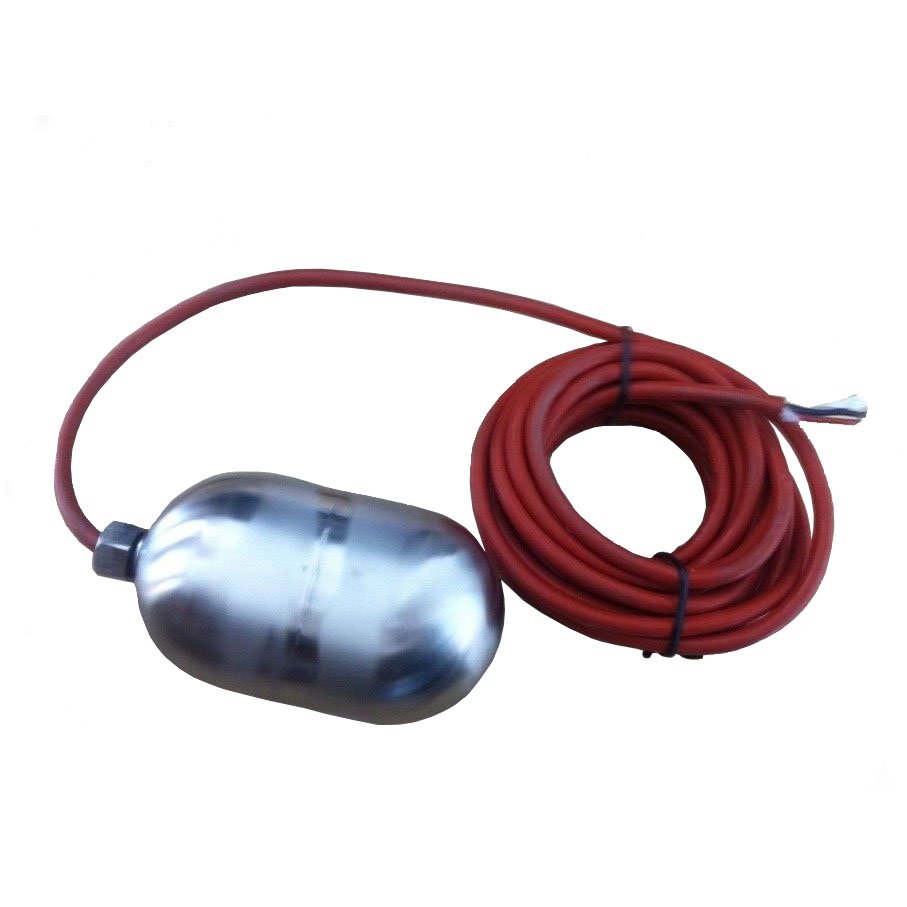

Поплавковый выключатель для контрольной панели насосов Zenova WQ (кабель 2 метра) – описаниеПоплавковый выключатель в прочном герметичном термостойком корпусе. Используется в качестве датчика уровня жидкости. Для подключения к контроллерам используется стандартный трехпроводной интерфейс: один общий провод, один нормально-замкнутый провод и один нормально-разомкнутый провод. Благодаря такому подключению сигнал на включение насоса может подаваться как в момент погружения поплавка, так и в момент всплытия.
Датчик рассчитан на погружение в жидкость температурой до +150 °С. Оснащен очень гибким силиконовым проводом (радиус изгиба под собственным весом менее 9 см), что позволяет устанавливать поплавок в условиях ограниченного свободного пространства.
Данный поплавковый выключатель укомплектован грузилом, благодаря чему можно настроить уровень жидкости, при котором будет срабатывать датчик. Для этого просто отрегулируйте длину свободного провода между грузилом и датчиком. Наличие грузила позволяет не крепить провод поплавка жестко к емкости, а просто опустить поплавок с грузилом на дно емкости.
Обратите внимание, что данный датчик не должен непосредственно коммутировать силовую линию питания насоса. Как и любой датчик, он подключается к контрольной панели, шкафу управления или к линии управления силового реле.
Отчет о соответствии состава металла
Поплавковый выключатель в прочном герметичном термостойком корпусе. Используется в качестве датчика уровня жидкости. Для подключения к контроллерам используется стандартный трехпроводной интерфейс: один общий провод, один нормально-замкнутый провод и один нормально-разомкнутый провод. Благодаря такому подключению сигнал на включение насоса может подаваться как в момент погружения поплавка, так и в момент всплытия.
Датчик рассчитан на погружение в жидкость температурой до +150 °С. Оснащен очень гибким силиконовым проводом (радиус изгиба под собственным весом менее 9 см), что позволяет устанавливать поплавок в условиях ограниченного свободного пространства.
Данный поплавковый выключатель укомплектован грузилом, благодаря чему можно настроить уровень жидкости, при котором будет срабатывать датчик. Для этого просто отрегулируйте длину свободного провода между грузилом и датчиком. Наличие грузила позволяет не крепить провод поплавка жестко к емкости, а просто опустить поплавок с грузилом на дно емкости.
Обратите внимание, что данный датчик не должен непосредственно коммутировать силовую линию питания насоса. Как и любой датчик, он подключается к контрольной панели, шкафу управления или к линии управления силового реле.
Отчет о соответствии состава металла
Совместимые модели оборудования
Вертикальные многоступенчатые насосы Zenova CDLF
CDLF 2-7, CDLF 2-11, CDLF 2-15, CDLF 2-22, CDLF 2-26, CDLF 4-8, CDLF 4-12, CDLF 4-16, CDLF 4-22, CDLF 8-6, CDLF 8-8, CDLF 8-12, CDLF 12-5, CDLF 12-6
Шестеренные насосы Vetlan KCB-A CCM
KCB-A 18.3-CCM/1.45/4/C, KCB-A 33.3-CCM/1.45/4/C, KCB-A 55-CCM/0.33/4/C, KCB-A 55-CCM/0.5/4/C, KCB-A 55-CCM/1/4/C, KCB-A 83.3-CCM/0.33/4/C, KCB-A 83.3-CCM/0.5/4/C, KCB-A 83.3-CCM/1/4/C, KCB-A 135-CCM/0.5/6/C, KCB-A 200-CCM/0.33/4/C
Погружные дренажные насосы для горячей воды Zenova WQH
40WQH-7-18-1.1, 50WQH-10-10-0.75, 80WQH-40-6-2.2, 25WQH-5-18-1.1, 40WQH-10-18-1.5, 50WQH-15-30-4, 65WQH-20-15-2.2, 80WQH-40-15-4
Импеллерные насосы Vetlan MPR
Горизонтальные многоступенчатые насосы Zenova CHL
CHL 2-6 v.380, CHL 4-4 v.380, CHL 4-5 v.380, CHL 8-3 v.380, CHL 8-4 v.380, CHL 8-5 v.380, CHL 12-2 v.380, CHL 12-3 v.380, CHL 12-4 v.380, CHL 12-5 v.380, CHL 16-2 v.380, CHL 16-3 v.380, CHL 20-2 v.380, CHL 20-3 v.380
Погружные дренажные насосы высокого давления Vetlan QX
Насосы из стеклопластика ZY Technology S
S25x25-12.5, S40x32-20, S40x32-32, S50x40-20, S50x32-32, S65x50-20, S65x50-25
Центробежные насосы для горячих масел Vetlan WRY
WRY 20-20-125, WRY 25-25-160, WRY 32-32-160, WRY 40-25-160, WRY 50-32-160, WRY 50-32-200A
Импеллерные насосы Ortasinox GP
GP 32 MN-TF-007-6, GP 32 MN-TF-007-6 с частотным преобразователем, GP 32 MN-TF-007-4, GP 40 MN-TF-015-6, GP 40 MN-TF-015-4, GP 60 MN-TF-022-8, GP 60 MN-TF-030-6, GP 60 MN-TF-022-8 с частотным преобразователем, GP 80 KK-TF-040-12, GP 80 KK-TF-040-8, GP 80 KK-TF-040-8 с частотным преобразователем
Горизонтальные многоступенчатые насосы Zenova CHM
CHM 4-6 v.380, CHM 12-2 v.380, CHM 12-3 v.380, CHM 12-4 v.380, CHM 16-2 v.380, CHM 16-3 v.380, CHM 16-4 v.380, CHM 20-2 v.380, CHM 20-3 v.380
Самовсасывающие дренажные насосы ZY Drain ZW
40ZW-Y 8-15-1.5, 50ZW-Y 10-20-2.2, 50ZW-Y 15-30-3, 80ZW-Y 40-16-4, 65ZW-Y 30-18-4
Малошумные шестеренные насосы ZY Technology YCB
YCB0.6/0.6, YCB1.0/0.6, YCB1.6/0.6, YCB2.5/0.6, YCB3.3/0.6, YCB4/0.6, YCB5/0.6, YCB6/0.6, YCB8/0.6, YCB10/0.6, YCB0.6/25, YCB1.0/25, YCB1.6/25, YCB2.5/25
Насосы дренажные погружные химические Vetlan WQS
40WQS10-18-1.5-304, 50WQS10-10-0.75-304, 50WQS15-30-4-304, 65WQS20-15-2.2-304, 80WQS40-6-2.2-304, 80WQS40-15-4-304, 50WQS7-15-1.1-304, 65WQS25-7-1.5-304
Взрывозащищенные центробежные насосы для горячих масел Vetlan WRY
WRY 20-20-125_Ex, WRY 25-25-160_Ex, WRY 32-32-160_Ex, WRY 40-25-160_Ex, WRY 50-32-160_Ex, WRY 50-32-200A_Ex
Высокотемпературные шестеренные насосы Vetlan KCB-A CCG
KCB-A 18.3-CCG/1.45/4/C, KCB-A 33.3-CCG/1.45/4/C, KCB-A 55-CCG/0.33/4/C, KCB-A 55-CCG/0.5/4/C, KCB-A 55-CCG/1/4/C, KCB-A 83.3-CCG/0.33/4/C, KCB-A 83.3-CCG/0.5/4/C, KCB-A 83.3-CCG/1/4/C, KCB-A 135-CCG/0.5/6/C, KCB-A 200-CCG/0.33/4/C
Шестеренные насосы с внутренним зацеплением ZY Technology NYP
NYP-3.6-2.2-587-B, NYP-3.6-1.5-587-R, NYP-3.6-2.2-587-R, NYP-3.6-1.5-455-R, NYP-7A-3-587-R, NYP-7A-2.2-587-R, NYP-24-3-228-R, NYP-24-4-327-R, NYP-24-4-228-R, NYP-24-2.2-143-R, NYP-24-3-151-R, NYP-52A-4-170-R
Футерованные химические насосы ZY Technology IHF
IHF 32-25-125/2-FEP/C-015, IHF 32-25-160/2-FEP/C-030, IHF 50-32-125/2-FEP/C-022, IHF 50-32-125/2-FEP/C-030, IHF 50-32-160/2-FEP/C-040, IHF 65-50-125/2-FEP/C-030, IHF 65-50-125/2-FEP/C-040, IHF 40-32-125/2-FEP/C-022, IHF 40-32-160/2-FEP/C-022
Самовсасывающие химические насосы Vetlan FZB
25FZB-15L_015, 40FZB-20_030, 40FZB-30L_040, 50FZB-20_030, 50FZB-30L_040
Высокотемпературные шестеренные насосы ZY Technology 2CY
Центробежные насосы для горячих масел ZY Technology LQRY
LQRY 26-20-100/2-C, LQRY 50-32-150/2-C, LQRY 50-32-160/2-C, LQRY 50-50-170/2-C
Насосы с магнитной муфтой Zenova MDP
MDP-401-380, MDP-422-380, MDP-422-380 УЦЕНЕННЫЙ, MDP-423-380
Герметичные насосы Vetlan CQB-F
CQB 32-25-125-Fe-M-011, CQB 50-32-125-Fe-M-022, CQB 50-32-160-Fe-M-040
Герметичные насосы Vetlan CQ
32CQ-15/2-304/C, 32CQ-25/2-304/C, 50CQ-25/2-304/C, 50CQ-40/2-304/C
Кулачковые насосы Vetlan 3LX
3LX-9-007-150, 3LX-9-007-300, 3LX-9-015-465, 3LX-9-015-1000, 3LX-18-015-150, 3LX-18-015-300, 3LX-18-015-465, 3LX-18-022-640, 3LX-36-015-150, 3LX-36-030-374, 3LX-36-022-650, 3LX-60-040-374, 3LX-6-007-150, 3LX-6-007-300, 3LX-6-015-1000
Кулачковые насосы Vetlan 2LX
2LX-9-007-150, 2LX-9-007-300, 2LX-9-015-465, 2LX-9-015-1000, 2LX-18-015-150, 2LX-18-015-300, 2LX-18-015-465, 2LX-18-022-640, 2LX-36-015-150, 2LX-36-030-374, 2LX-36-022-650, 2LX-60-040-374, 2LX-6-007-150, 2LX-6-007-300, 2LX-6-015-1000
Центробежные насосы для горячих масел ZY Technology RY
RY 20-20-100, RY 25-25-160, RY 32-32-160, RY 32-32-200, RY 40-25-160, RY 50-32-160, RY 50-32-200A
Взрывозащищенные центробежные насосы для термального масла ZY Technology RY
RY 20-20-100_Ex, RY 25-25-160_Ex, RY 32-32-160_Ex, RY 40-25-160_Ex, RY 50-32-160_Ex, RY 50-32-200A_Ex
Центробежные насосы Zenova SC
SC 70-075 v.380, SC 70-100 v.380, SC 120-075 v.380, SC 120-110 v.380, SC 120-150 v.380, SC 120-185 v.380, SC 200-110 v.380, SC 200-150 v.380, SC 200-185 v.380
Видео
Как нельзя подключать поплавковый выключатель
Поддержка уровня воды в водонапорной башне
Контрольная панель. Поддержка уровня воды в верхнем резервуаре из бесконечного источника
Контрольная панель для дренажных насосов / Разбираем функции
Полный контроль – обзор блока управления для дренажных насосов
Как подключить поплавковый выключатель к контроллеру насоса. Обзор контрольной панели
У нас пока нет отзывов по этому аксессуару.
