Страна производства: Китай
Назначение
Для управления работой насоса
Совместимость
Для насосов мощностью от 0,75 до 4 кВт
Комплектация
Блок управления - 1 шт.

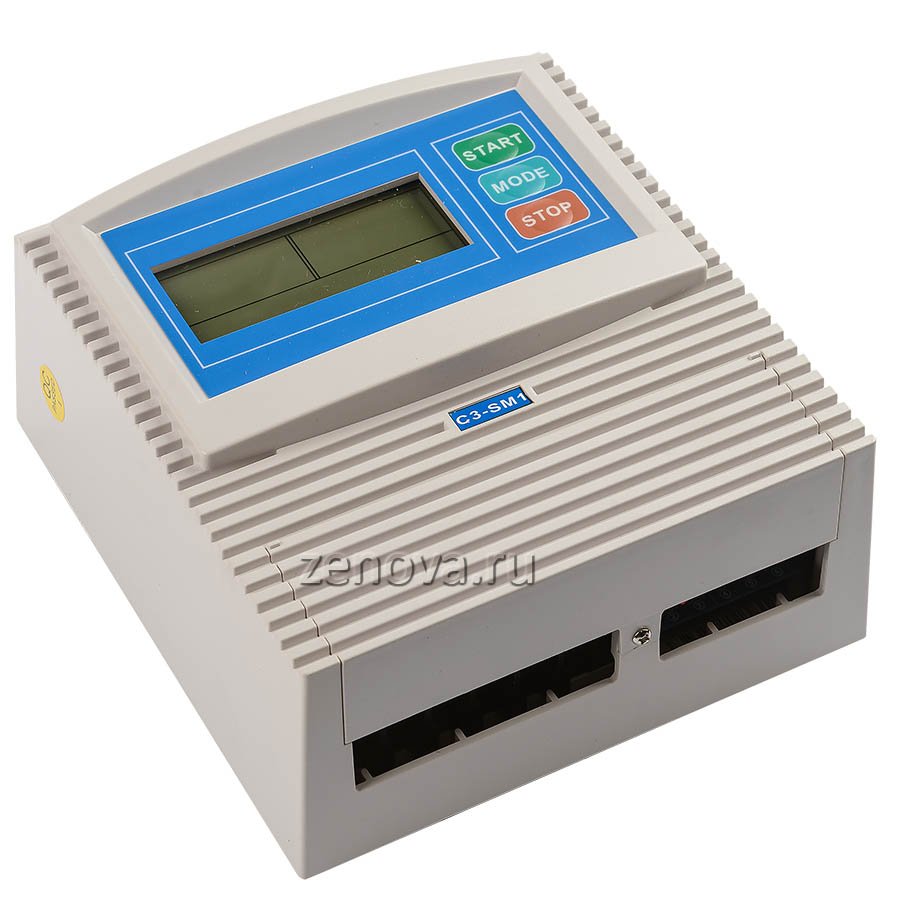

Блок управления (контрольная панель) дренажными насосами ZY Drain позволяет управлять дренажными погружными насосами с трехфазными электродвигателями (380 вольт).
С его помощью можно:
автоматически включать и выключать насос по сигналу поплавкового выключателя ; автоматически выключать насос при обнаружении сухого хода (для этого не нужны никакие датчики); автоматически управлять насосом по сигналу датчика давления; При необходимости, прибор управления дренажным насосом может работать в ручном режиме.

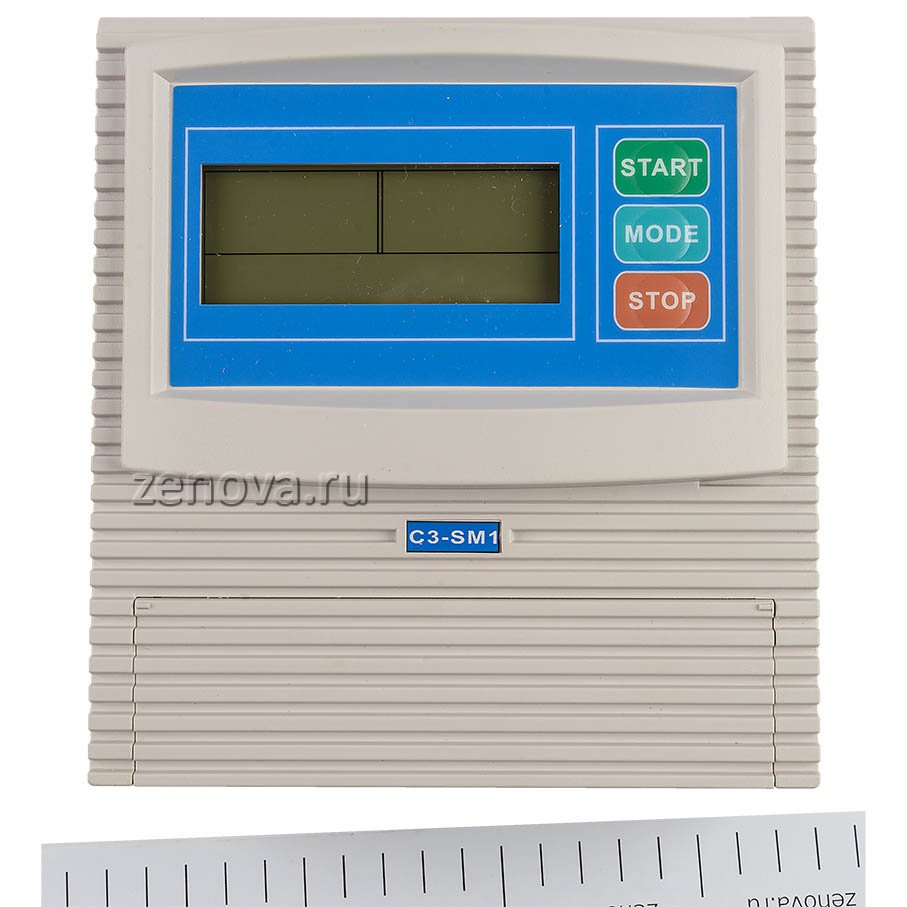

На дисплее блока управления отображается информация о текущем напряжении в сети, текущем значении потребляемого тока и текущем статусе насоса.
К контроллеру можно одновременно подключить до двух датчиков, среди которых могут быть:
поплавковые выключатели; датчики давления; датчики уровня жидкости. Обратите внимание, что для корректной работы защиты от сухого хода необходимо провести калибровку блока управления под конкретный насос. Для этого подключите насос к блоку управления, обеспечьте поступление воды в насос, включите контрольную панель и нажмите на кнопку калибровки. В течение десяти секунд процесс будет завершен. Подробнее о процедуре калибровки вы можете прочитать в инструкции по эксплуатации .
