Name: Мембранный пневматический насос Yamada NDP-40BAS-RC
Brand: Yamada
SKU: 299200
Price: 129683 RUB
Availability: BackOrder
Rating: 5 (1 reviews)

5 1 отзыв

Гарантия 12 мес.

Как выбрать насос для кислоты и другой химии

3D-фото Мембранный пневматический насос Yamada NDP-40BAS-RC

Фотографии покупателей

129 683 ₽

1 271 €

Рассмотрите аналог:

Мембранный пневматический насос Vetlan Pneumatic SDP-S15B1A-1WABS000

63 180 ₽

Рассмотрите аналог:

Мембранный пневматический насос Vetlan Pneumatic SDP-S15B1A-1WABS000

63 180 ₽

инструкция-по-эксплуатации-Yamada-NDP-40 (13.74 МБ)Сертификат взрывозащиты (172.55 КБ)Деталировка NDP-40BAS (англ. яз.) (433.17 КБ)

Выбираем насос для химии

▶

Как выбрать насос для кислоты и другой химии

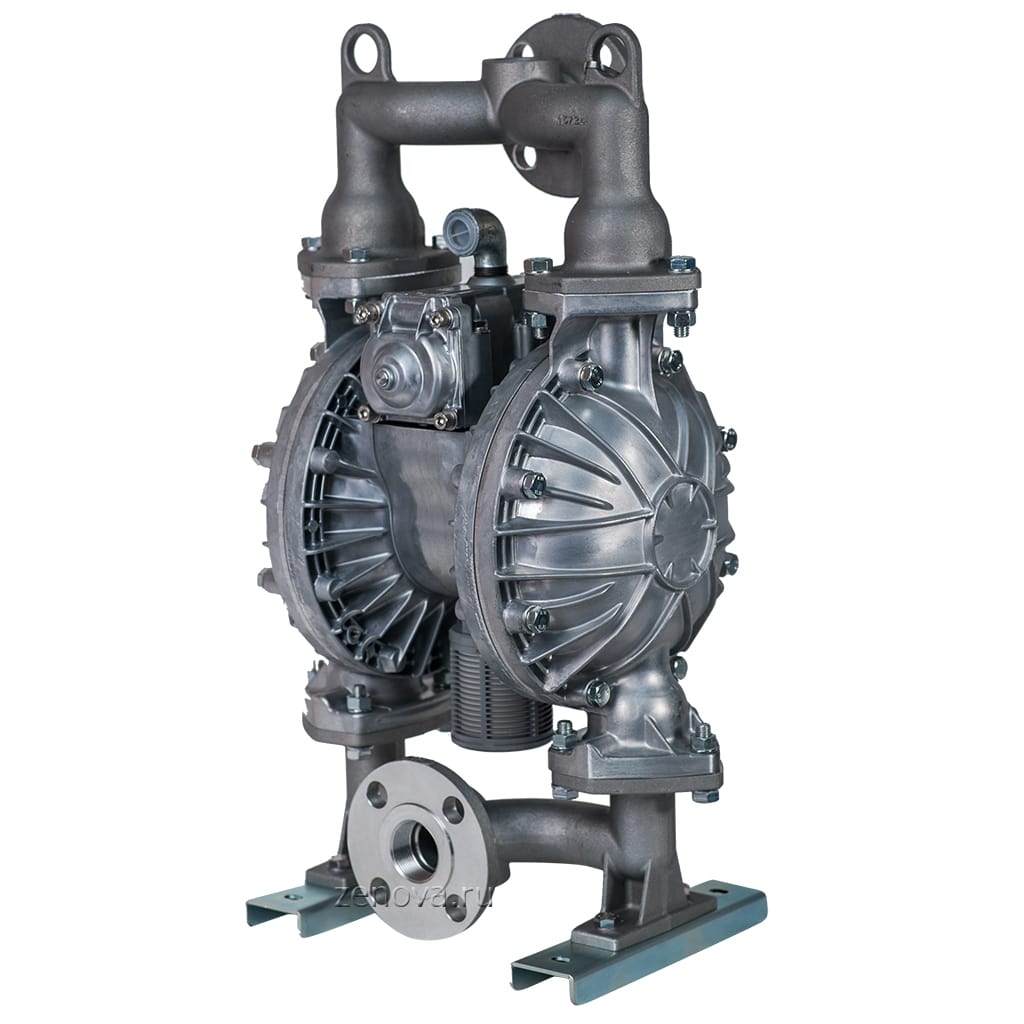

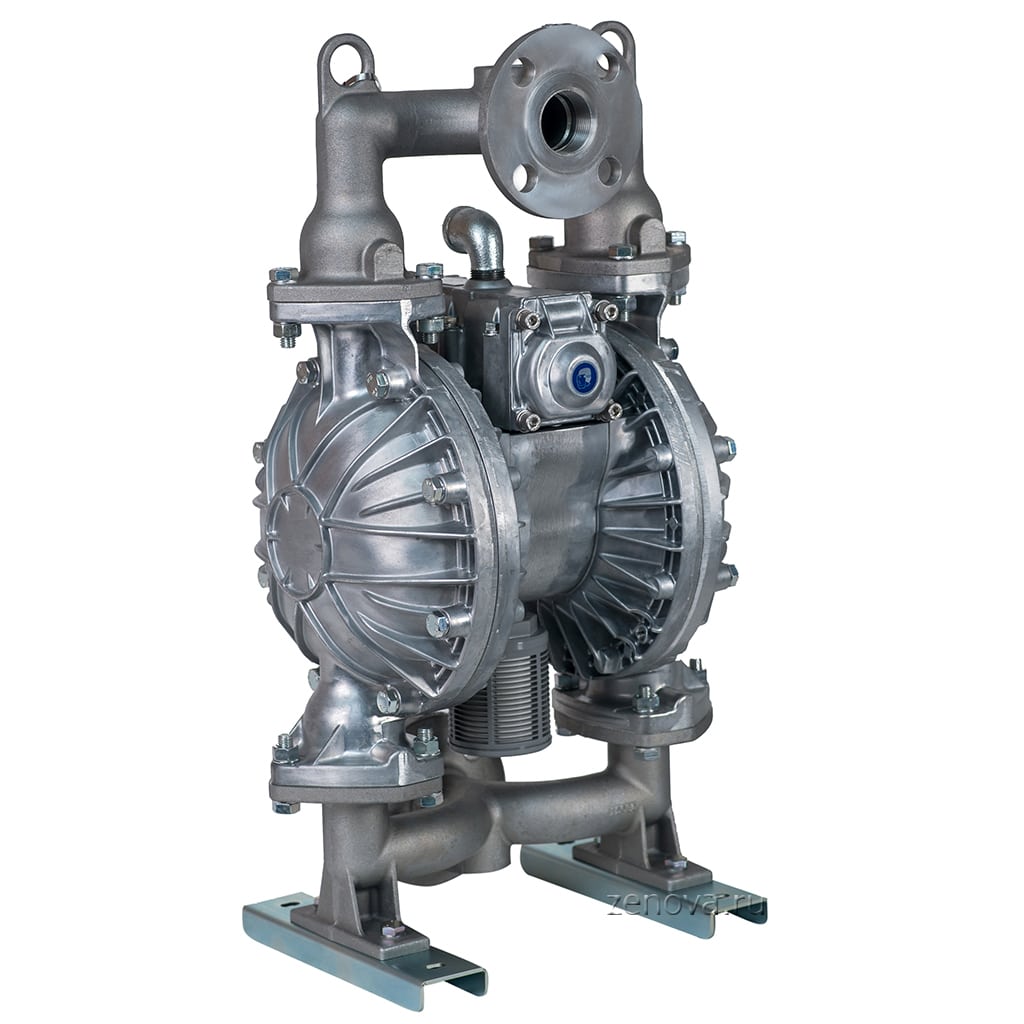

Мембранный пневматический насос Yamada NDP-40BAS-RC производится в Японии, это промышленный насос, выполненный из износостойких материалов.

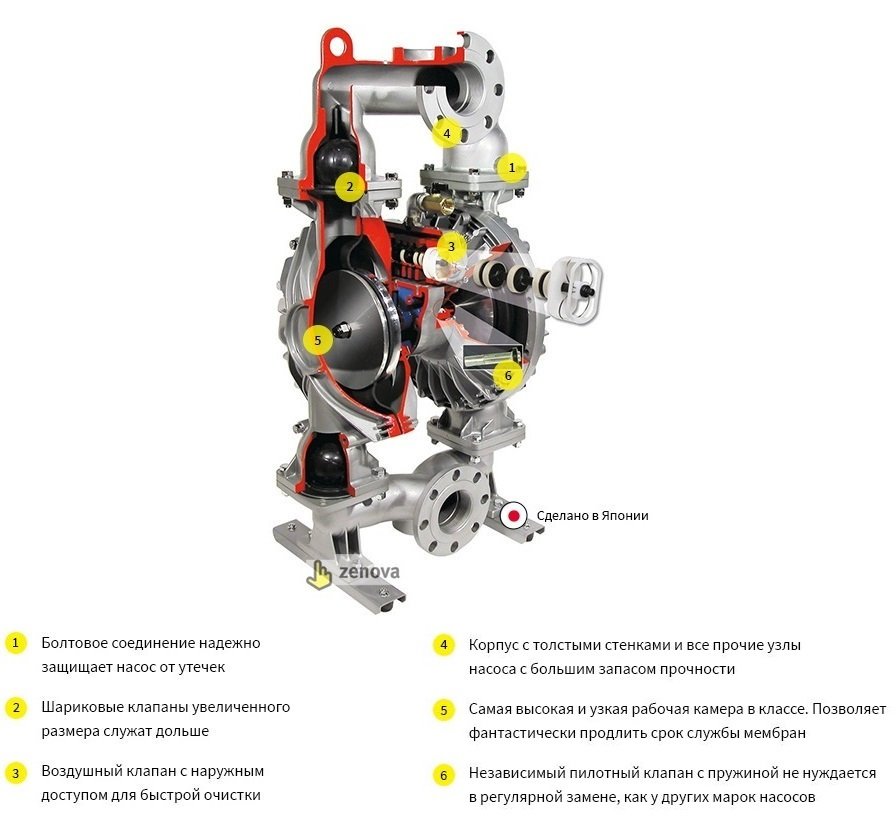

Мембранный пневматический насос Yamada NDP-40BAS (Япония)

Насос Yamada NDP-40BAS-RC работает от энергии сжатого воздуха с давлением до 7 бар. В реальности этот насос сделан с большим запасом прочности (не зря же он японский) и выдерживает давление до 10 бар, но тогда мембраны будут выходить из строя быстрее и возрастает риск протечек насоса.

Предназначен для широкого промышленного применения, включая производства, где важно, чтобы воздух в помещении оставался чистым. Насос оснащен не требующим внутренней смазки пневмоприводом, выходящий из насоса воздух не содержит масла и остается таким же, что и подавался на привод.

NDP-40BAS-RC используется для перекачки нейтральных легковоспламеняющихся жидкостей, клейких, вязких и абразивных сред.

Требования к перекачиваемой жидкости:

- температура от -23 до +100 °C

- максимальная вязкость 30 000 сСт

- максимальный размер твердых включений 7 мм.

Производительность модели 2,4 - 24 м3/ч, что составляет 40 - 400 л/мин. Максимальный напор 70 метров.

Рабочее давление воздуха от 1,4 до 7 бар.

За один цикл насос перекачивает 2,74 л жидкости со скоростью до 148 циклов в минуту.

Патрубки у насоса по умолчанию фланцевые DN40 (40 мм), но внутри патрубка еще дополнительно нарезана резьба 1,5 " (BSPT). Таким образом, пользователь по выбору может присоединить насос к линии как при помощи фланца, так и через резьбу. Это удобно.

Присоединение пневмопривода 1/2 " (15 мм) BSPT.

Высота самовсоса под заливом до 9,2 метра, всухую - до 5,5 метра.

Максимальный расход воздуха 240 м3/ч.

Уровень шума 98 дБ.

корпус насоса из алюминия (ADC-12)
мембраны (диафрагмы) из Сантопрена (Santoprene)
шариковые обратные клапаны и Сантопрена (Santoprene)
седла клапанов из Сантопрена (Santoprene)
корпус пневмопривода из алюминия.

Одно из ключевых преимуществ насосы Yamada получили благодаря уникальному пневмоприводу. Китайские производители более или менее успешно смогли скопировать конструкции многих американских насосов, однако японская модель оказалась им не по зубам.

В насосах NDP применяются унифицированные патентованные воздушные клапаны собственного производства с пружинами особой конструкции, которые обеспечивают исключительную прочность и долговечность. Конструкция гарантированно выдерживает более 300 миллионов рабочих циклов.

Мембранный пневматический насос Yamada NDP-40BAS-RC — Пневмопривод Yamada - шедевр инженерной мысли

Изображение 2. Пневмопривод Yamada в разрезе на примере модели NDP-50. Единственная конструкция, которая не использует смазку для уплотнения или снижения трения.

Ключевые преимущества пневмопривода Yamada:

Пневмоклапан мембранного насоса Yamada

Изображение 3. Унифицированные запатентованные клапаны Yamada. Воздушный клапан является ключевой деталью пневмопривода. Он отвечает за попеременную подачу воздуха то к левой, то к правой камере насоса. Направляющий (пилотный) клапан пневмопривода расположен отдельно от основного воздушного клапана. Это парная независимая деталь отвечает за переключение основного воздушного клапана.

Пара направляющих (пилотный) клапан пневмопривода Yamada полностью независима от основного воздушного клапана. Пилотный клапан тоже имеет свои преимущества:

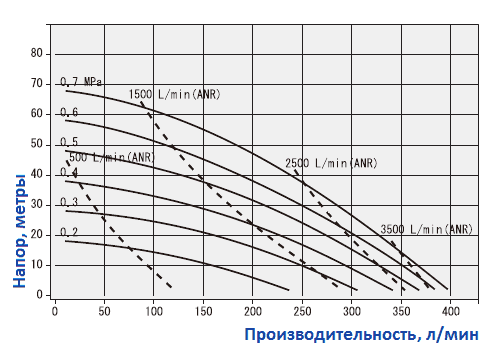

График рабочих характеристик насоса Yamada NDP-40BAS-RC

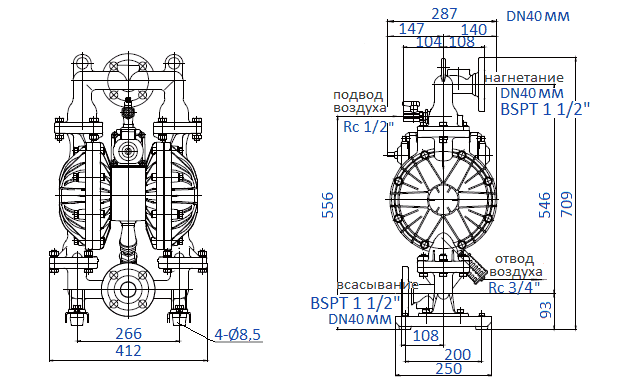

Габаритный чертеж насоса Yamada NDP-40BAS-RC

Пищевое производство;
Печатная промышленность;
Лакокрасочная промышленность;
Фармацевтика;
Производство керамики;
Горнодобывающая промышленность;
Нефтеперерабатывающая промышленность;
Автомобильная промышленность;
Химическая промышленность;
Водоподготовка;
Перекачивание сточных вод и чистящих средств для промывки оборудования, смазывающих и охлаждающих жидкостей.

Насос - 1 шт.
Инструкция по эксплуатации
Воздушный клапан - 1 шт.

Комплект поставки разных моделей может отличаться. Подробное описание каждого комплекта смотрите в инструкции по эксплуатации.

Увеличить 3Д фото

Отзывы (4)

Вопрос-Ответ (0)

Дмитрий Н.

★★★★★Отличный насос для фильтр-пресса

Пищевая промышленность

Используют модель: NDP-40BAS-RCОтзыв оставлен: 11.02.2021

На нашем заводе по переработке рапсового масла для фильтр-пресса использовался американский насос G.... Во время работы этот насос часто останавливался и сильно вибрировал. Для уменьшения вибрации пришлось даже прикрутить его к полу. Но через некоторое время нашим заводом было принято решение заменить старый насос на Yamada NDP-40BAN. Через полгода использования сотрудники завода отметили, что насос Yamada работает значительно тише, не вибрирует, во время работы не передвигается по цеху. Функция перезапуска насоса очень простая. Раньше, когда давление воздуха и давление сопротивления в системе становились одинаковыми, старый насос останавливался. Чтобы перезапустить его, приходилось сильно ударять молотком по нему. Для перезапуска Yamada нужно просто нажать кнопку перезагрузки на самом насосе. В результате больше не было простоев оборудования. После этого наш завод еще приобрел 8 штук насосов Yamada. P.S. Изначально мы неправильно установили насос Yamada. В линии подачи воздуха использовали трубку 10 мм вместо 1/2", из-за чего производительность насоса снизилась. После исправления этой неточности насосы NDP заработали на полную мощность.

В настоящее время никто вопросов не задавал. Вы можете быть первым.
