Мембранный пневматический насос Yamada NDP-80BAS-RC производится в Японии, это очень мощный промышленный насос, выполненный из износостойких материалов.

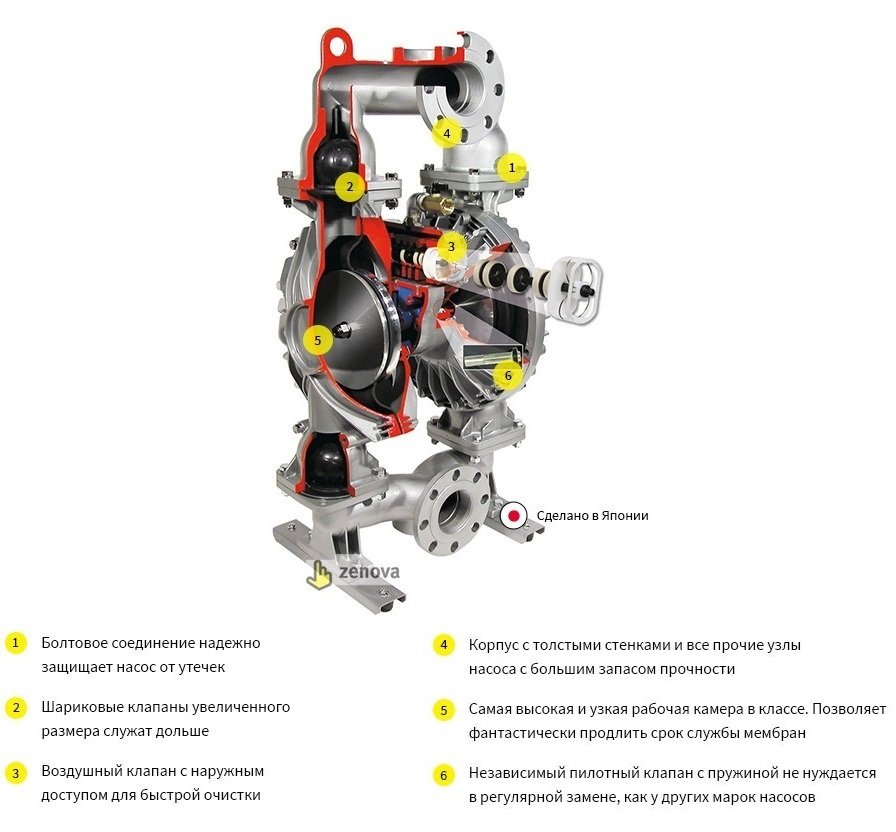

Мембранный пневматический насос Yamada NDP-80BAS (Япония)

Насос Yamada NDP-80BAS-RC работает от энергии сжатого воздуха с давлением до 7 бар. В реальности этот насос сделан с большим запасом прочности (не зря же он японский) и выдерживает давление до 10 бар, но тогда мембраны будут выходить из строя быстрее и возрастает риск протечек насоса.

Предназначен для широкого промышленного применения, включая производства, где важно, чтобы воздух в помещении оставался чистым. Насос оснащен не требующим внутренней смазки пневмоприводом, выходящий из насоса воздух не содержит масла и остается таким же, что и подавался на привод.

NDP-80BAS-RC используется для перекачки нейтральных легковоспламеняющихся жидкостей, клейких, вязких и абразивных сред.

Требования к перекачиваемой жидкости:

- температура от -23 до +100 °C

- максимальная вязкость 30 000 сСт

- максимальный размер твердых включений 10 мм.

Производительность модели 4,8 - 48,6 м3/ч, что составляет 80 - 810 л/мин. Максимальный напор 70 метров.

Рабочее давление воздуха от 1,4 до 7 бар.

За один цикл насос перекачивает 8,57 л жидкости со скоростью до 95 циклов в минуту.

Патрубки у насоса по умолчанию фланцевые DN80 (80 мм), но внутри патрубка еще дополнительно нарезана резьба 3 " (BSPT). Таким образом, пользователь по выбору может присоединить насос к линии как при помощи фланца, так и через резьбу. Это удобно.

Присоединение пневмопривода 3/4 " (20 мм) BSPT.

Высота самовсоса под заливом до 9,2 метра, всухую - до 5,8 метра.

Максимальный расход воздуха 360 м3/ч.

Уровень шума 90 дБ.

корпус насоса из алюминия (ADC-12)
мембраны (диафрагмы) из Сантопрена (Santoprene)
шариковые обратные клапаны и Сантопрена (Santoprene)
седла клапанов из Сантопрена (Santoprene)
корпус пневмопривода из алюминия.

Одно из ключевых преимуществ насосы Yamada получили благодаря уникальному пневмоприводу. Китайские производители более или менее успешно смогли скопировать конструкции многих американских насосов, однако японская модель оказалась им не по зубам.

В насосах NDP применяются унифицированные патентованные воздушные клапаны собственного производства с пружинами особой конструкции, которые обеспечивают исключительную прочность и долговечность. Конструкция гарантированно выдерживает более 300 миллионов рабочих циклов.

Мембранный пневматический насос Yamada NDP-80BAS-RC — Пневмопривод Yamada - шедевр инженерной мысли

Изображение 2. Пневмопривод Yamada в разрезе на примере модели NDP-50. Единственная конструкция, которая не использует смазку для уплотнения или снижения трения.

Ключевые преимущества пневмопривода Yamada:

Пневмоклапан мембранного насоса Yamada

Изображение 3. Унифицированные запатентованные клапаны Yamada. Воздушный клапан является ключевой деталью пневмопривода. Он отвечает за попеременную подачу воздуха то к левой, то к правой камере насоса. Направляющий (пилотный) клапан пневмопривода расположен отдельно от основного воздушного клапана. Это парная независимая деталь отвечает за переключение основного воздушного клапана.

Пара направляющих (пилотный) клапан пневмопривода Yamada полностью независима от основного воздушного клапана. Пилотный клапан тоже имеет свои преимущества:

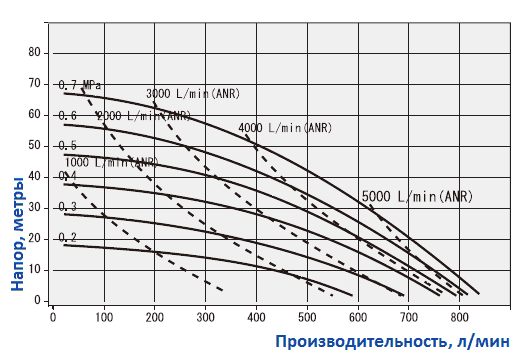

График рабочих характеристик насоса Yamada NDP-80BAS-RC

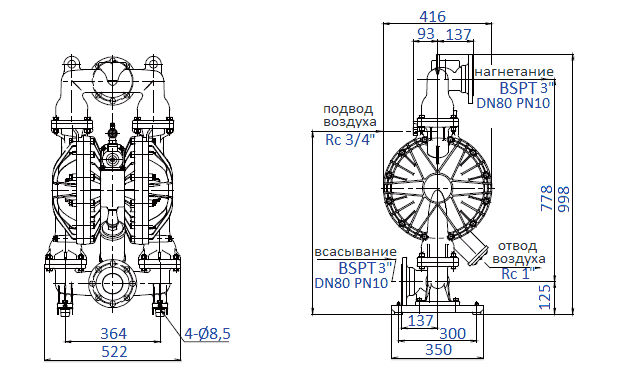

Габаритный чертеж насоса Yamada NDP-80BAS-RC

Пищевое производство;
Печатная промышленность;
Лакокрасочная промышленность;
Фармацевтика;
Производство керамики;
Горнодобывающая промышленность;
Нефтеперерабатывающая промышленность;
Автомобильная промышленность;
Химическая промышленность;
Водоподготовка;
Перекачивание сточных вод и чистящих средств для промывки оборудования, смазывающих и охлаждающих жидкостей.

Насос - 1 шт.
Инструкция по эксплуатации
Воздушный клапан - 1 шт.

Комплект поставки разных моделей может отличаться. Подробное описание каждого комплекта смотрите в инструкции по эксплуатации.

Отзывы (4)

Вопрос-Ответ (0)

Иван Ф.

★★★★★Лучший насос для абразива

Керамическая промышленность

Используют модель: NDP-80BAS-RCОтзыв оставлен: 12.02.2021

Мы использовали 3-х дюймовые мембранные алюминиевые насосы американской фирмы V... для перекачивания абразивного керамического материала. На такой задаче насосы проработали 2 месяца. По истечении этого срока ломались выпускные коллекторы. Причина заключалась в том, что абразивный материал просочился через стенку коллектора, создал в ней отверстие и вытек наружу. Продавец ремонтировал эти насосы, но каждый раз после ремонта они стали ломаться раз в 10 дней. Мы решили установить насос Yamada NDP-80BAC для пробы. Этот насос проработал целых 6 месяцев, прежде чем сломался коллектор. Плюс насоса Yamada в том, что он имеет 6 ребер в выпускном коллекторе для центрирования шара, в то время как другие насосы имеют только 2 ребра (4 ребра в алюминиевых насосах). На фотографиях показан коллектор насоса NDP после 6 месяцев эксплуатации. Кроме того, камеры NDP-80BAC служат дольше, чем у других насосов. После 1-летнего тестирования нами было сэкономлено много денег на запасных частях и мы решили обменять старые насосы на насосы Yamada.
