Мембранный пневматический насос Yamada NDP-50BFC

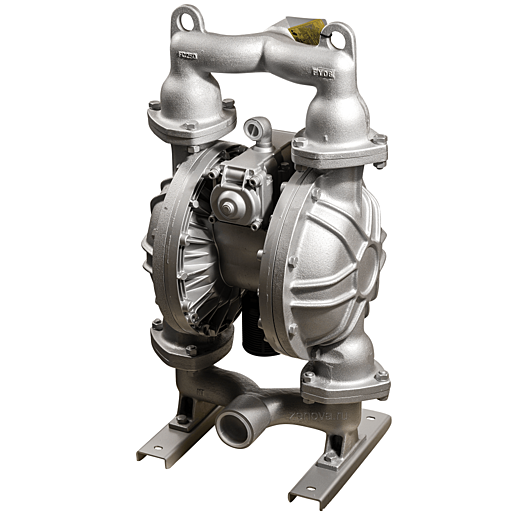

Внешний вид модели Yamada NDP-50BFC

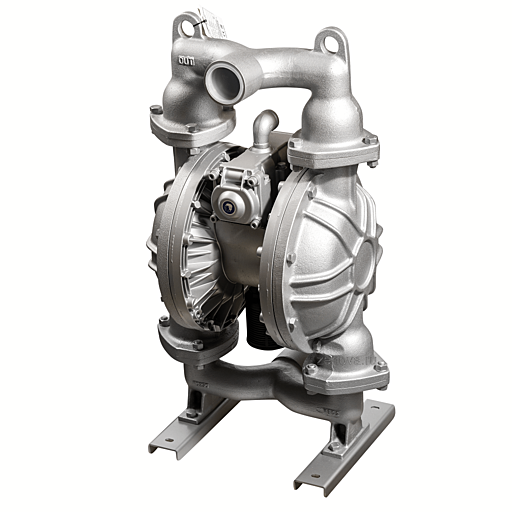

Внешний вид модели Yamada NDP-50BFC

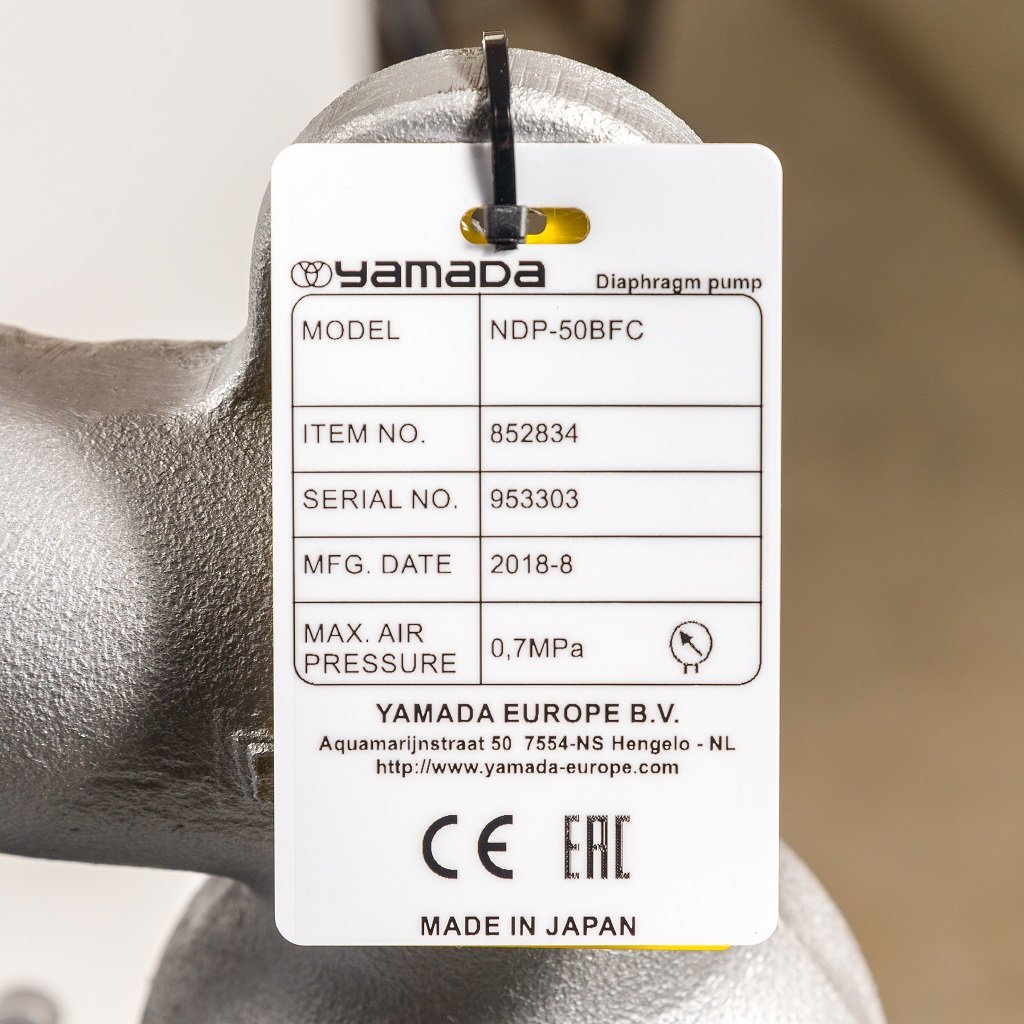

Шильдик модели Yamada NDP-50BFC
Мембранный пневматический насос Yamada NDP-50BFC
Мембранный пневматический насос Yamada NDP-50BFC

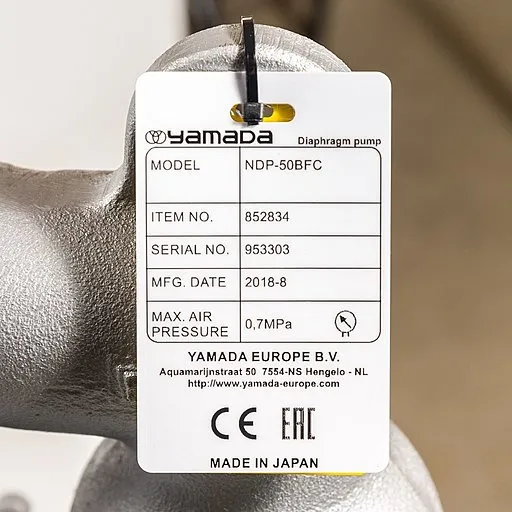

Шильдик модели Yamada NDP-50BFC
Страна производства:
Япония
Артикул
852834
Макс. расход (м³/час)
37.2
Макс. давление (м.в.ст.)
70
Материал проточной части
Чугун
Материал мембран
Неопрен
Макс. темп. жидкости (°C)
82
Макс. вязкость (сСт)
30000
Самовсос "по суху" (м)
5.5
Диаметр твердых включений (мм)
8
Входной патрубок (мм)
50
Выходной патрубок (мм)
50
Воздушный патрубок (мм)
20
ДхШхВ (см)
45х36х78
Вес (кг)
64
139 053 ₽
1 617 €

Условия доставки

Мы не смогли определить ваше место нахождения. Для уточнения условий доставки, пожалуйста, выберите ваш город

Или свяжитесь с нами по телефону или электронной почте.

1

Гарантия 1 год

Прямые поставки

Прямые поставки

Мы официально уполномочены продавать и обслуживать продукцию Yamada в России.

Загружаем аксессуары…

Описание модели NDP-50BFC


Мембранный пневматический насос Yamada NDP-50BFC производится в Японии, это мощный промышленный насос, выполненный из износостойких материалов:
- корпус насоса из чугуна (FC250)
- мембраны (диафрагмы) из Неопрена (Neoprene)
- шариковые обратные клапаны из Неопрена (Neoprene)
- седла клапанов из Неопрена (Neoprene)
- корпус пневмопривода из алюминия.

Насос Yamada NDP-50BFC работает от энергии сжатого воздуха с давлением до 7 бар. В реальности этот насос сделан с большим запасом прочности (не зря же он японский) и выдерживает давление до 10 бар, но тогда мембраны будут выходить из строя быстрее и возрастает риск протечек насоса.

Предназначен для широкого промышленного применения, включая производства, где важно, чтобы воздух в помещении оставался чистым. Насос оснащен не требующим внутренней смазки пневмоприводом, выходящий из насоса воздух не содержит масла и остается таким же, что и подавался на привод.
NDP-50BFC используется для перекачки рН-нейтральных, вязких и абразивных жидкостей.

Требования к перекачиваемой жидкости:
- температура от -18 до +82 °C
- максимальная вязкость 30 000 сСт
- максимальный размер твердых включений 8 мм.

Производительность модели 3,6 - 37,2 м3/ч, что составляет 60 - 620 л/мин. Максимальный напор 70 метров.
Рабочее давление воздуха от 1,4 до 7 бар.
За один цикл насос перекачивает 4,25 л  жидкости со скоростью до 146 циклов в минуту.
Размер патрубков 2 " (80 мм) BSPT. Присоединение пневмопривода 3/4 " (20 мм) BSPT.
Высота самовсоса под заливом до 9,2 метра, всухую - до 5,5 метра.
Максимальный расход воздуха 360 м3/ч.
Уровень шума 95 дБ.

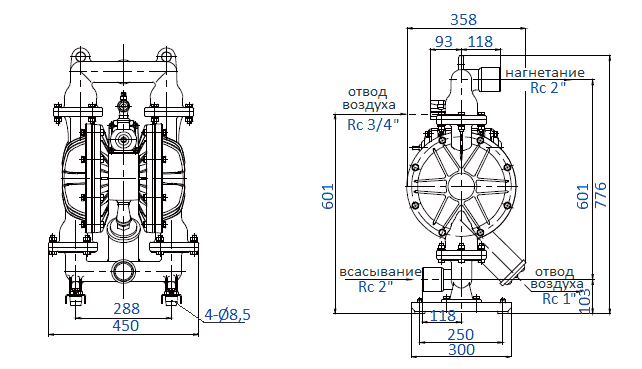

Габаритный чертеж насоса Yamada NDP-50BFC

Габаритный чертеж насоса Yamada NDP-50BFC

График рабочих характеристик насоса Yamada NDP-80BFH

График рабочих характеристик насоса Yamada NDP-80BFH
На графике показана зависимость напора и производительности насоса от давления и расхода воздуха компрессора. Чем больше давление сжатого воздуха, тем больше напор и выше кривая производительности. В свою очередь скорость перекачивания жидкости регулируется изменением расхода воздуха. Например: при давлении 7 бар оптимальным режимом работы для насоса будет подача 30 м3/час жидкости (500 л/мин) с расходом воздуха 282 нм3/час (4700 нл/мин).

Видео

Отзывы (4)

У нас есть 1 отзыв на модель NDP-50BFC и еще 3 отзыва по другим моделям серии Мембранные насосы Yamada NDP
Мэттью К.
Хорошая модель
Пивоваренная компания, фильтр-пресс
Используют модель: NDP-50BFCОтзыв оставлен: 28.10.2020
На пивоваренном заводе Heineken в Нидерландах для фильтр-пресса использовался американский насос фирмы S... в специальном исполнении. На этом насосе каждый 6 недель выходили из строя мембраны. Обслуживать насос было неудобно, замена мембран обходилась дорого. Кроме того, неприятным был простой оборудования. В итоге завод решил заменить прежний насос на модель Yamada NDP-50BFC. По схеме насосу приходилось работать с 15 минутным интервалом (7 минут работы, 8 минут простоя). При работе насоса противодавление в линии составляло 5,6 бар. Однако во время простоя фильтр-пресс сжимал отходы и противодавление еще увеличивалось. Система работала 24 часа в сутки.
Через 4 дня новый насос потек. При осмотре выяснилось, что стандартный алюминиевый диск, поддерживающий мембрану, был загнут. Тогда этот диск был заменен на нержавеющий (модель насоса NDP-50BFC-S5). Насос продолжил работу, но через 4 месяца опять начались утечки. При повторном осмотре снова выяснилось, что диск загнут, однако на сей раз чуть-чуть. Yamada подготовила на этот случай усиленный диск, поскольку пивоваренный завод не хотел менять схему работы насоса и фильтр-пресса.
Основная проблема работы с фильтр-прессом заключалась в том, что во время паузы в работе насоса прекращалась подача воздуха в него, что вкупе с большим противодавлением создавало дисбаланс давления внутри корпуса. Одна из камер находилась под давлением, а другая нет. Это и проводило к постепенной деформации дисков мембран.
Насос снова был запущен с усиленным диском из нержавеющей стали (модель насоса NDP-50BFC-S2-S5X) и на этот раз показал себя превосходно. Он смог проработать больше года без единой остановки в таких тяжелых условиях.
Таким образом у Yamada в портфеле появились 2 специальные модели для работы с фильтр-прессами:
- NDP-50BFC-S5 – с мембранными дисками из нержавеющей стали.
- NDP-50BFC-S2-S5X – с усиленными мембранными дисками из нержавеющей стали для особо тяжелых условий работы.
Иван Ф.
Лучший насос для абразива
Керамическая промышленность, перекачивание абразивного керамического материала
Используют модель: NDP-80BAS-RCОтзыв оставлен: 12.02.2021
Мы использовали 3-х дюймовые мембранные алюминиевые насосы американской фирмы V... для перекачивания абразивного керамического материала. На такой задаче насосы проработали 2 месяца. По истечении этого срока ломались выпускные коллекторы. Причина заключалась в том, что абразивный материал просочился через стенку коллектора, создал в ней отверстие и вытек наружу. Продавец ремонтировал эти насосы, но каждый раз после ремонта они стали ломаться раз в 10 дней.

Мы решили установить насос Yamada NDP-80BAC для пробы. Этот насос проработал 6 месяцев, прежде чем сломается коллектор. Плюс насоса Yamada в том, что он имеет 6 ребер в выпускном коллекторе для центрирования шара, в то время как другие насосы имеют только 2 ребра (4 ребра в алюминиевых насосах).
На фотографиях показан коллектор насоса NDP после 6 месяцев эксплуатации. Кроме того, камеры NDP-80BAC служат дольше, чем у других насосов. После 1-летнего тестирования нами было сэкономлено много денег на запасных частях и мы решили обменять старые насосы на насосы Yamada.
Насим Педрад
Надежный насос для горячей суспензии
Химическая промышленность, производство отбеливателей
Используют модель: NDP-50BPSОтзыв оставлен: 11.02.2021
В прошлом на нашем заводе подавалась горячая суспензия 50 - 60°C (кратковременно до 90 °C) по пластиковым шлангам в чистую емкость через фильтр-пресс. Это было небезопасно и могло стать причиной несчастного случая из-за разрыва пластиковой линии. Процесс перекачивания происходил с помощью центробежных насосов, которые были не герметичны и иногда даже работали в режиме сухого хода. Это периодически приводило к повреждению насосов.

Нам предложили попробовать 3-х дюймовый насос Yamada с пластиковым корпусом из полипропилена. После 2 месяцев безотказной работы без обслуживания наш завод решил приобрести еще 4 насоса Yamada NDP-80BPS.
После размещения заказа на насосы Yamada мы решили попробовать мембранные насосы других фирм (американские W..., S...). Нам хотелось сравнить мембранные насосы разных марок.
Насос Yamada хорошо справлялся, хотя температура суспензии иногда достигала 90°C. Все мембранные насосы других брендов выходили из строя через 15-20 дней. Даже после ремонта эти насосы ломались вновь уже через 10 дней.
Yamada NDP-80BPS при этом все еще работал на высокой температуре, просто иногда у него надо было менять некоторые запчасти.
Следует отметить, что наш завод находится в Пакистане. Всего же в Пакистане 5 разных компаний занимаются производством отбеливателей и теперь все эти компании используют в своей работе насосы Yamada.
Дмитрий Н.
Отличный насос для фильтр-пресса
Пищевая промышленность, переработка рапсового масла
Используют модель: NDP-40BAS-RCОтзыв оставлен: 11.02.2021
На нашем заводе по переработке рапсового масла для фильтр-пресса использовался американский насос G.... Во время работы этот насос часто останавливался и сильно вибрировал. Для уменьшения вибрации пришлось даже прикрутить его к полу. Но через некоторое время нашим заводом было принято решение заменить старый насос на Yamada NDP-40BAN.
Через полгода использования сотрудники завода отметили, что насос Yamada работает значительно тише, не вибрирует, во время работы не передвигается по цеху. Функция перезапуска насоса очень простая. Раньше, когда давление воздуха и давление сопротивления в системе становились одинаковыми, старый насос останавливался. Чтобы перезапустить его, приходилось сильно ударять молотком по нему. Для перезапуска Yamada нужно просто нажать кнопку перезагрузки на самом насосе.
В результате больше не было простоев оборудования. После этого наш завод еще приобрел 8 штук насосов Yamada.
P.S. Изначально мы неправильно установили насос Yamada. В линии подачи воздуха использовали трубку 10 мм вместо 1/2", из-за чего производительность насоса снизилась. После исправления этой неточности насосы NDP заработали на полную мощность.
