Мембранные пневматические насосы Yamada NDP.

Сводная инструкция по эксплуатации Yamada NDP (32,2 МБ)Сертификат взрывозащиты (168,5 КБ)

Мембранные насосы Yamada NDP - справочная информация

Мембранные пневматические насосы Yamada NDP (производство - Япония) позволяют перекачивать вязкие, агрессивные, абразивные жидкости, в том числе с твердыми включениями.

Серия NDP - это насосы высшего уровня качества, они входят в пятерку самых популярных мембранных пневматических насосов в мире. При производстве насосов используются материалы самого высокого качества, обеспечивающие максимальную стойкость при работе насосов в условиях серьезных механических и температурных нагрузок. Конструкция серии NDP является одной из самых надежных в мире, сами японцы сравнивают их с автоматом Калашникова АК-47 за способность работать в любых условиях, даже при серьезном загрязнении воздушного привода маслом и конденсатом из пневматической линии.

Другой существенный плюс серии NDP заключается в коротком ходе мембран и высокой скорости переключения воздушного привода. Это влечет за собой следующие преимущества:

- Высокая частота тактов работы насоса влечет снижение уровня пульсаций и вибраций, создаваемых насосами. В этом можно убедиться, обратив внимание, что насосы NDP имеют резиновые ножки, их даже не обязательно жестко фиксировать к полу болтами.

- Короткий ход мембраны существенно продлевает ее жизнь, потому что мембрана никогда не находится в состоянии перенапряжения.

- Короткий ход мембраны также означает, что для ее перемещения требуется минимальное усилие. Как следствие - насосы Yamada NDP могут стартовать с рекордно низкого давления в пневматической линии 0,5 бар. На практике это означает, что насосы NDP при работе в задачах с низким давлением в напорной линии могут потреблять существенно меньше сжатого воздуха по сравнению с конкурентами.

Насосы Yamada NDP имеют классическую конструкцию с периферийными гидравлическими камерами и множество вариантов по материалам исполнения. Серия представлена насосами восьми базовых типоразмеров, начиная с мощного NDP-80 и заканчивая компактными моделями NDP-05 и NDP-15, которые могут быть использованы в составе более крупных систем и агрегатов. Сертифицированы по стандартам качества ISO 9001.

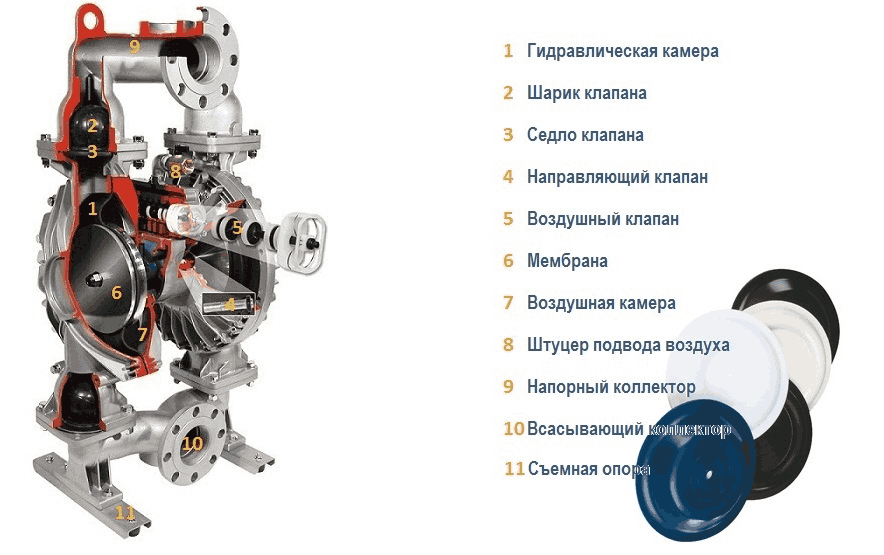

Изображение 1. Устройство насоса Yamada серии NDP

Одно из ключевых преимуществ насосы Yamada получили благодаря уникальному пневмоприводу. Китайские производители более или менее успешно смогли скопировать конструкции многих американских насосов, однако японская модель оказалась им не по зубам.

В насосах NDP применяются унифицированные патентованные воздушные клапаны собственного производства с пружинами особой конструкции, которые обеспечивают исключительную прочность и долговечность. Конструкция гарантированно выдерживает более 300 миллионов рабочих циклов.

Изображение 2. Пневмопривод Yamada в разрезе на примере модели NDP-50. Единственная конструкция, которая не использует смазку для уплотнения или снижения трения.

Ключевые преимущества пневмопривода Yamada:

Полное отсутствие смазки в пневмоприводе гарантирует стабильность результатов работы на протяжении многих лет. Прочие насосы имеют смазку внутри, которая со временем вымывается, что приводит к ухудшению герметичности и как следствие к снижению производительности.
В конструкции пневмопривода не используются трущиеся резиновые уплотнения. Как следствие эти резинки не нужно менять каждые 1-2 года. Вместо резиновых уплотнений Yamada использует твердые кольца со специальным покрытием. Это покрытие гораздо долговечнее резинок и, кроме того, имеет крайне низкий коэффициент трения.
Из-за отсутствия смазки насосы Yamada не загрязняют воздух и могут использоваться в "чистых помещениях" (пищевая промышленность, медицина, фармакология).
Пневмопривод Yamada имеет наружный доступ (начиная с модели NDP-20 и выше). Чтобы почистить его, не требуется разбор всего насоса.
После чистки или прочего обслуживания воздушного клапана не требуется нанесение смазки в пневмопривод. Это позволяет избежать ошибок типа "забыл или неправильно положил смазку", которые будут критичны для всех прочих насосов.
Увеличенные воздушные проходы позволяют пневмоприводу не бояться обмерзания или загрязнения. Японцы с гордостью говорят, что по надежности пневмопривод сравним с автоматом "Калашникова". Он работает в любых условиях.

Пневмоклапан мембранного насоса Yamada

Изображение 3. Унифицированные запатентованные клапаны Yamada. Воздушный клапан является ключевой деталью пневмопривода. Он отвечает за попеременную подачу воздуха то к левой, то к правой камере насоса. Направляющий (пилотный) клапан пневмопривода расположен отдельно от основного воздушного клапана. Это парная независимая деталь отвечает за переключение основного воздушного клапана.

Пара направляющих (пилотный) клапан пневмопривода Yamada полностью независима от основного воздушного клапана. Пилотный клапан тоже имеет свои преимущества:

По сути представляет собой пружинку с твердым (не резиновым) уплотнительным кольцом.
Благодаря отсутствии резинок и смазки его уплотняющая способность никогда не снижается.
Изготовлен из специальной японской нержавеющей стали. Рассчитан на весь срок службы мембранного насоса. И даже больше.
Устойчив к любому качеству сжатого воздуха.

Насосы Yamada из металла, начиная с NDP-5 и заканчивая NDP-40 имеют как европейский сертификат по взрывозащите ATEX, так и официальный российский сертификат, позволяющий использовать эти насосы во взрывоопасных зонах.

Вот перечень моделей, имеющих такую сертификацию: NDP-15BAS, NDP-15BAH, NDP-15BAT, NDP-15BST, NDP-20BAS, NDP-20BAH, NDP-20BAT, NDP-20BSS, NDP-25BAS, NDP-25BAH, NDP-25BAT, NDP-25BSS, NDP-40BAS-RC, NDP-40BAH-RC, NDP-40BAT-RC, NDP-40BFS, NDP-40BFH, NDP-40BFC, NDP-40BSS.

Расшифровка обозначения насоса Yamada NDP

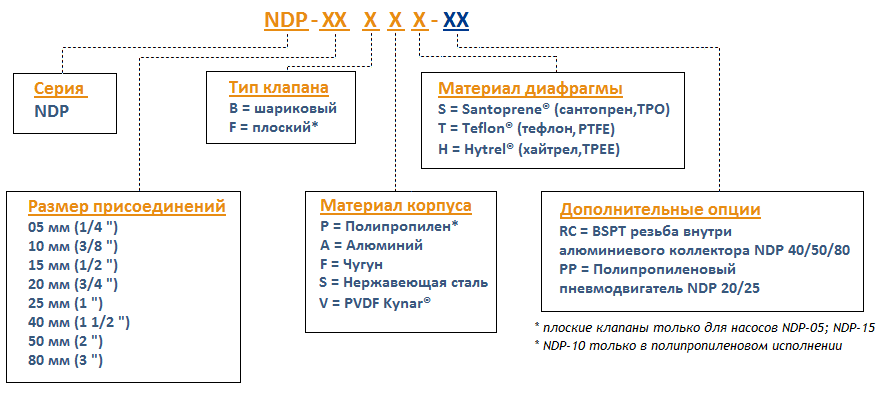

В качестве примера расшифруем обозначение насоса на примере модели NDP-15BPT

NDP - серия

15 - размер подключений в мм (05, 10, 15, 20, 25, 32, 40, 50, 80);

B - шариковые обратные клапаны (F-плоские клапаны);

P - материал корпуса насоса полипропилен (А - алюминий, F - чугун, S - нержавеющая сталь, V - PVDF Kynar );

T - материал мембран Тефлон ( S - Сантопрен, Н - Хайтрел).

В зависимости от типоразмера, насосы отличаются следующими показателями:

- производительность от 0,06 до 48,6 м3/час (от 1 до 840 л/мин), максимальный напор 70 метров. Производительность зависит от вязкости перекачиваемой среды и от материала мембран. Производительность уменьшается с увеличением вязкости и будет несколько ниже в случае использования мембран из тефлона;

- высота самовсасывания под заливом от 2,3 до 9,2 метра, всухую - от 1,5 до 5,8 метра. Запуск может производиться при пустых трубопроводах, допускается работа на холостом ходу;

- давление подаваемого компрессором воздуха от 1,4 до 7 бар;

- производительность полностью регулируется расходом воздуха подключаемого компрессора. Максимальный расход воздуха, в зависимости от модели, от 200 до 6000 л/мин;

- диаметр подключений для напорной/всасывающей линий от 1/4" до 3", для компрессора от 1/4" до 3/4" на входе и от 1/4" до 1" на выходе с глушителем.

- В зависимости от модели допускается вязкость перекачиваемой среды от 5000 до 30000 Cps.

- В зависимости от модели допускается содержание в жидкости твердых включений размером от 1 до 10 мм.

- Все модели NDP в металлическом корпусе в размерах от 05 до 40 имеют сертификат ATEX 2G (зона 1), то есть могут работать во взрывоопасной атмосфере и перекачивать такие жидкости, как бензин, керосин и т.д. Модели NDP-50 и NDP-80 из металла для работы во взрывоопасной зоне 1 должны использовать специальные кондуктивные мембраны.

- В зависимости от модели температура перекачиваемой жидкости может быть от -40 до +120 °C:

- Насосы из полипропилена могут работать при температуре жидкости от 0 до +82 °C;

- Насосы из металла имеют температурные ограничения, определенные мембранами насоса;

- Мембраны из Santoprene (TPO) могут работать при температуре жидкости от -23 до +100 °C;

- Мембраны из Hytrel (TPEE) могут работать при температуре жидкости от -18 до +120 °C;

- Мембраны из EPDM могут работать при температуре жидкости от -40 до +100 °C;

- Мембраны из PTFE могут работать при температуре жидкости от +4,5 до +100 °C;

- Максимальная температура окружающей среды 70 °C.

- Насосы NDP без проблем работают в режиме сухого хода. Исключение - насосы с мембранами PTFE. Длительный сухой ход для насосов с мембранами PTFE (более 10 минут) влечет нарушение формы мембраны и снижение срока ее службы.

- Сжатый воздух, подаваемый в насос, должен иметь обычную влажность (не должен быть пересушенным), за счет влаги происходит смазка внутренних уплотнений насоса. Если сжатый воздух на входе очень сухой, то следует добавлять в него минимальное количество влаги или масла при помощи фильтра-лубрикатора на входе в насос.

- Для увеличения срока службы мембраны и уменьшения расхода воздуха рекомендуется устанавливать датчик сухого хода и пневматический датчик (контроллер) уровня жидкости. При работе с опасными и дорогими жидкостями не помешает датчик разрыва мембраны. И, традиционно для данного типа насосов, будет полезен демпфер гашения пульсаций в напорной линии. Все эти аксессуары выпускаются компанией Yamada.

С целью обеспечения работы с различными по химическому составу и агрессивности средами при изготовлении насосов используется широкий спектр материалов.

Материалы корпуса:

1. Армированный стекловолокном полипропилен (PPG)

3. Фторопласт (PVDF)

4. Алюминий ADC12

5. Нержавеющая сталь SCS14

7. Чугун FC250 - для моделей NDP-40-50-80

Материалы корпуса пневмопривода

У насосов с пластиковыми корпусами пневмопривод из PPG, а у насосов из алюминия, стали и чугуна корпус пневмопривода алюминиевый или PPG. По заказу выполняется покрытие тефлоном или электролитическим никелевым напылением.

Материалы для производства мембран:

1. Тефлон (PTFE) – для всех моделей

2. Неопрен (CR) - для всех моделей кроме NDP-05 и NDP-32

3. Нитрилкаучук (NBR) - для всех моделей кроме NDP-05

4. Этиленпропиленовый каучук (EPDM) - для всех моделей кроме NDP-05 и NDP-32

5. Сантопрен (TPO) - для всех моделей кроме NDP-05 и NDP-32

6. Фторкаучук (FKM) - для всех моделей кроме NDP-05 и NDP-32

7. Хайтрел (TPEE) - для всех моделей кроме NDP-05 и NDP-32

При производстве обратных клапанов гидравлических камер используются абсолютно все вышеперечисленные материалы. При этом шары, седла и направляющие клапанов подбираются в соответствии с материалом мембраны и корпуса.

Еще одной отличительной особенностью серии NDP является возможность повышения функциональных возможностей насосов с помощью различных вариантов специального исполнения.

1. Стандартное исполнение, в котором серия представлена типоразмерами NDP-05-15-20-25-32-40-50-80.

2. Высоконапорное исполнение. Давление перекачиваемой среды в напорной линии увеличивается до 14 бар при давлении подаваемого воздуха 7 бар. Это достигается путем подачи давления на обе мембраны одновременно за счет использования соединяющего их полого штока. При этом производительность у моделей будет примерно вдвое меньше стандартного исполнения. Данная версия доступна для моделей NDP-20-25-40-50-80.

3. Исполнение для высокоабразивных сред. Это возможно только для модели NDP-50, на которой, в данном случае, устанавливаются плоские (лепестковые) откидные клапаны проточной части. Выходной коллектор расположен снизу, а входной - в верхней части насоса. Данная конструкция позволяет перекачивать жидкости с твердыми включениями до 30 мм.

4. Модели NDP-40-50-80 могут выпускаться в варианте, предназначенном для перекачивания порошков.

5. Модели NDP-15-20 в специальном исполнении могут быть использованы в роли бочкового насоса.

6. Варианты с раздельным исполнением коллекторов для смешивания или перекачивания двух жидкостей с одинаковой плотностью: две всасывающих линии на одну или две напорных линии или одна всасывающая на две напорных линии. Данная конструкция применима для NDP-05-15-20-25.

7. Насосы NDP-20 и NDP-25 имеют варианты исполнения с повышенной коррозионной стойкостью (NDP-P).

8. На базе серии NDP выпускаются две линейки насосов NDP-E (модели 20, 25, 40, 50, 80) и NDP-H (модели 40, 50, 80). В первом случае это насосы с электронным управлением, во втором - с механическим управлением пневмоприводом.

Модель насоса	Комплект мембран	Цена в евро	Комплект проточной части	Цена в евро
NDP-5FPT	KN5D-PT	69	K5VN-PT	98
NDP-15FPS	K15D-PS	88	K15V-PE	67
NDP-15FPT	K15D-PT	101	K15V-PT	79
NDP-15BAS	K15D-MS	105	K15V-AS	149
NDP-15BAH	K15D-MH	75	K15V-AH	113
NDP-20BPS-PP	K20D-PS	124	K20V-PS	85
NDP-20BAS	K20D-MS	137	K20V-AS	144
NDP-25BPS-PP	K25D-PS	136	K25V-PS	85
NDP-25BAS	K25D-MS	157	K25V-AS	184
NDP-25BAH	K25D-MH	142	K25V-AH	186
NDP-40BAS-RC	K40D-MS	194	K40V-MS	158
NDP-40BAT	K40D-MT	687	K40V-AT	423
NDP-50BAS-RC	K50D-MS	267	K50V-MS	248
NDP-80BAS-RC	K80D-MS	347	K80V-MS	545
